Повелитель морей от dantista

Сообщение dantist soverin » 29 май 2017, 04:06

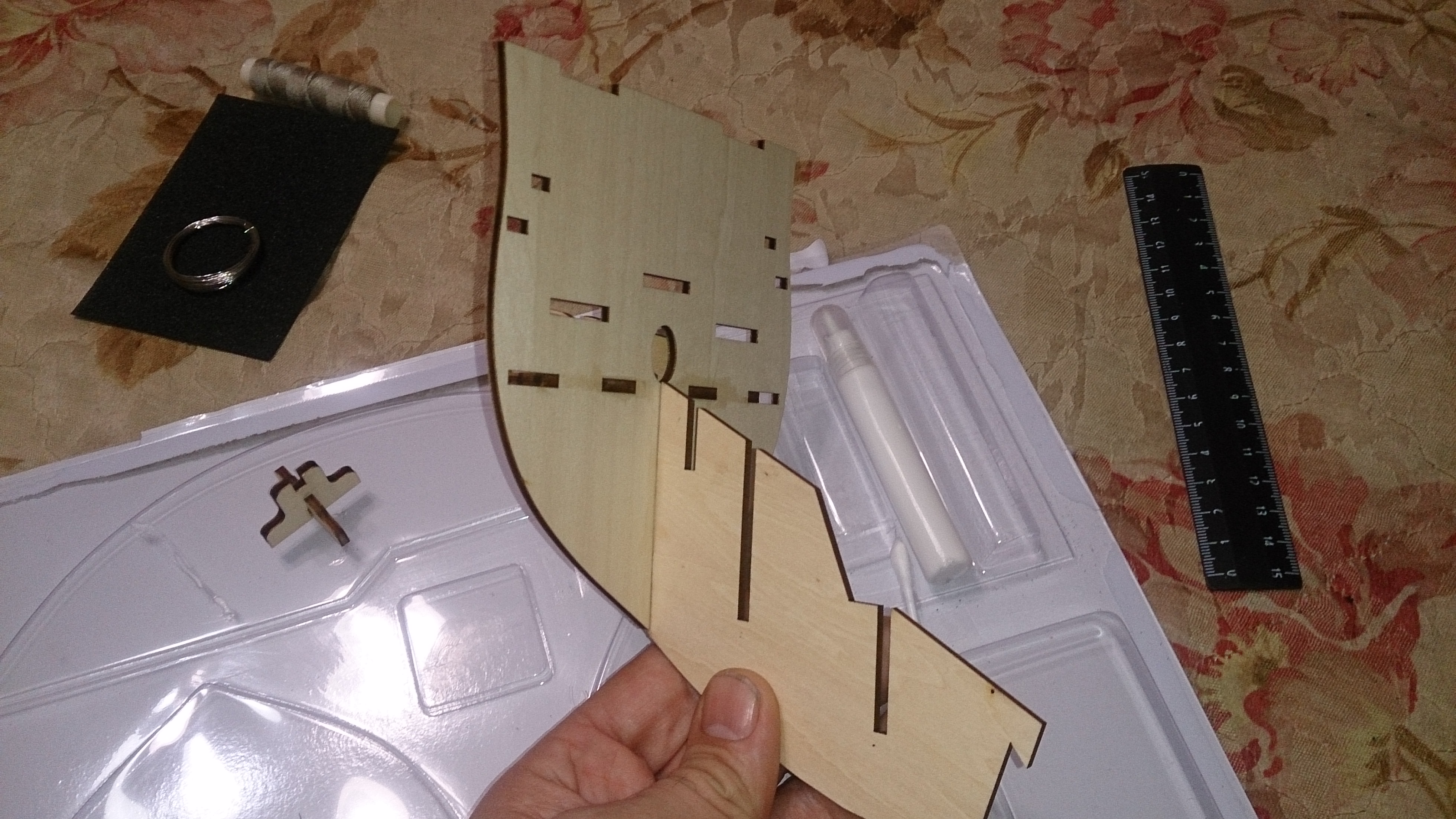

Будем строить по тихоньку! :lol:
Вложения
Последний раз редактировалось dantist soverin 02 июл 2017, 15:13, всего редактировалось 1 раз.

Peekaboo
Сообщения: 59
Зарегистрирован: 16 янв 2017, 23:08
Благодарил (а): 4 раза
Поблагодарили: 6 раз

Re: Повелитель Морей от dantista

Сообщение Peekaboo » 29 май 2017, 10:25

не коротковат стапель?)

dantist soverin
Сообщения: 52
Зарегистрирован: 20 апр 2017, 10:05
Благодарил (а): 2 раза
Поблагодарили: 7 раз

Re: Повелитель Морей от dantista

Сообщение dantist soverin » 29 май 2017, 14:49

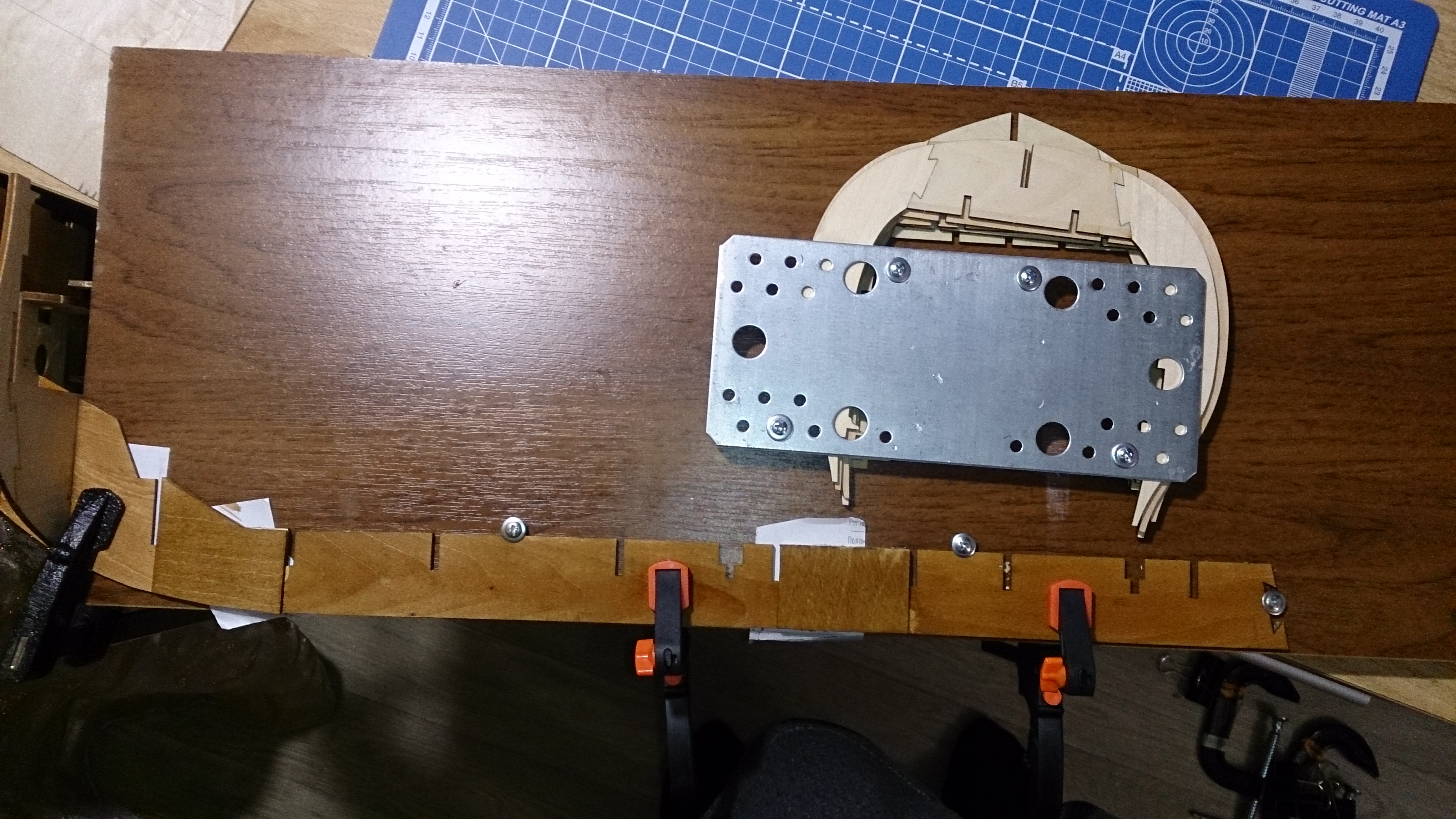

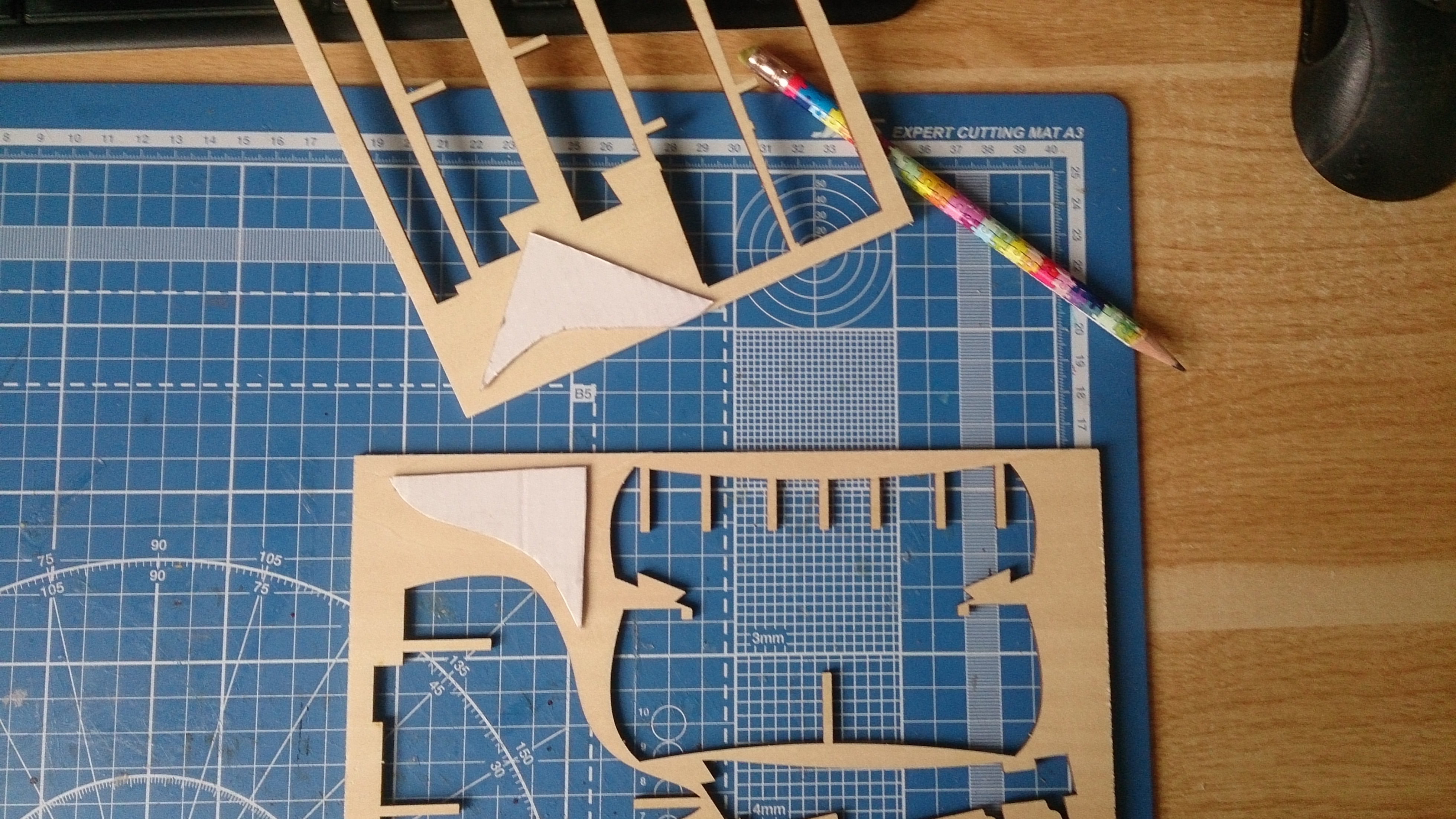

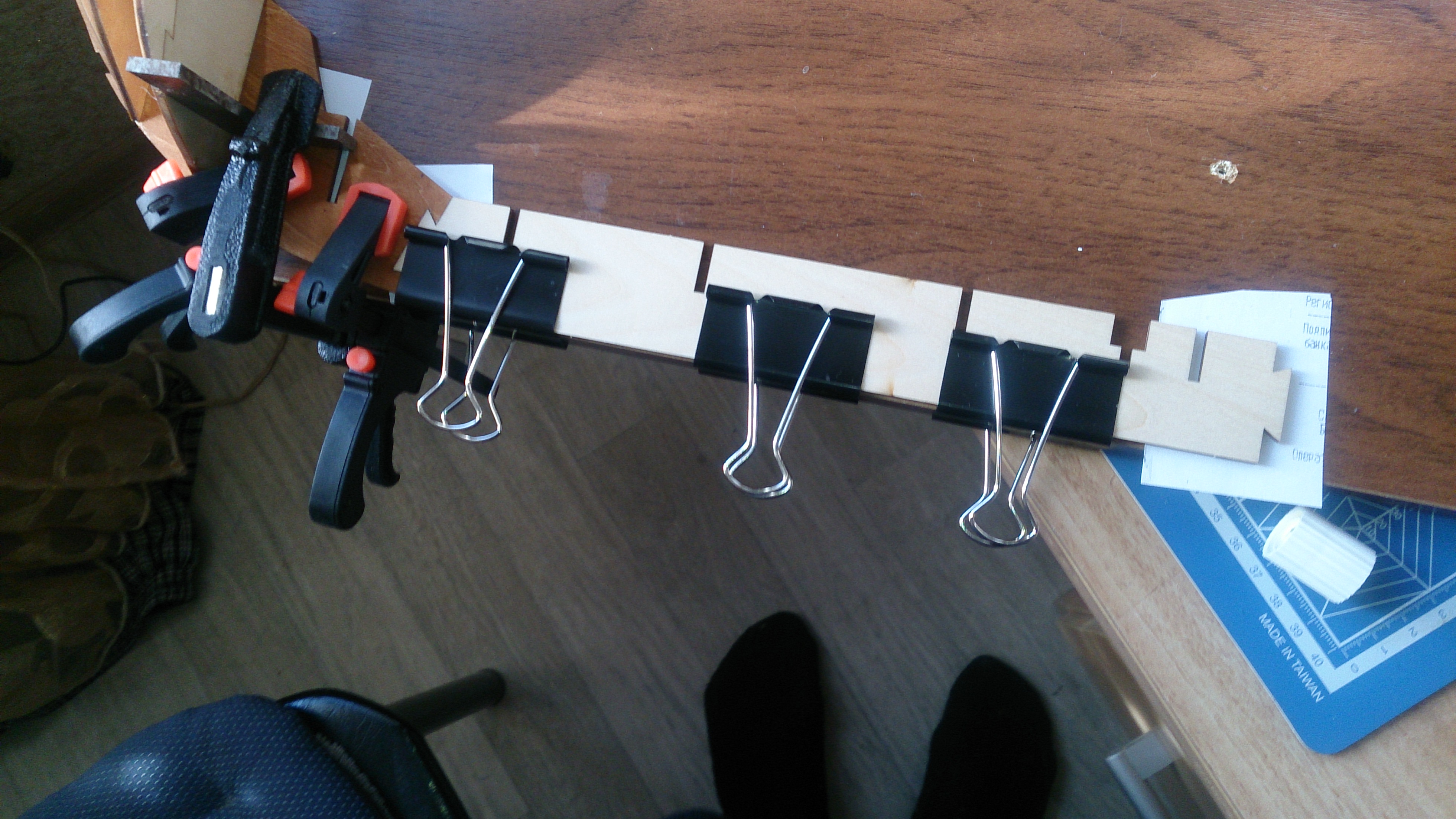

Сборка корпуса корабля - килевая рама.
Вложения

dantist soverin
Сообщения: 52
Зарегистрирован: 20 апр 2017, 10:05
Благодарил (а): 2 раза
Поблагодарили: 7 раз

Re: Повелитель Морей от dantista

Сообщение dantist soverin » 29 май 2017, 16:11

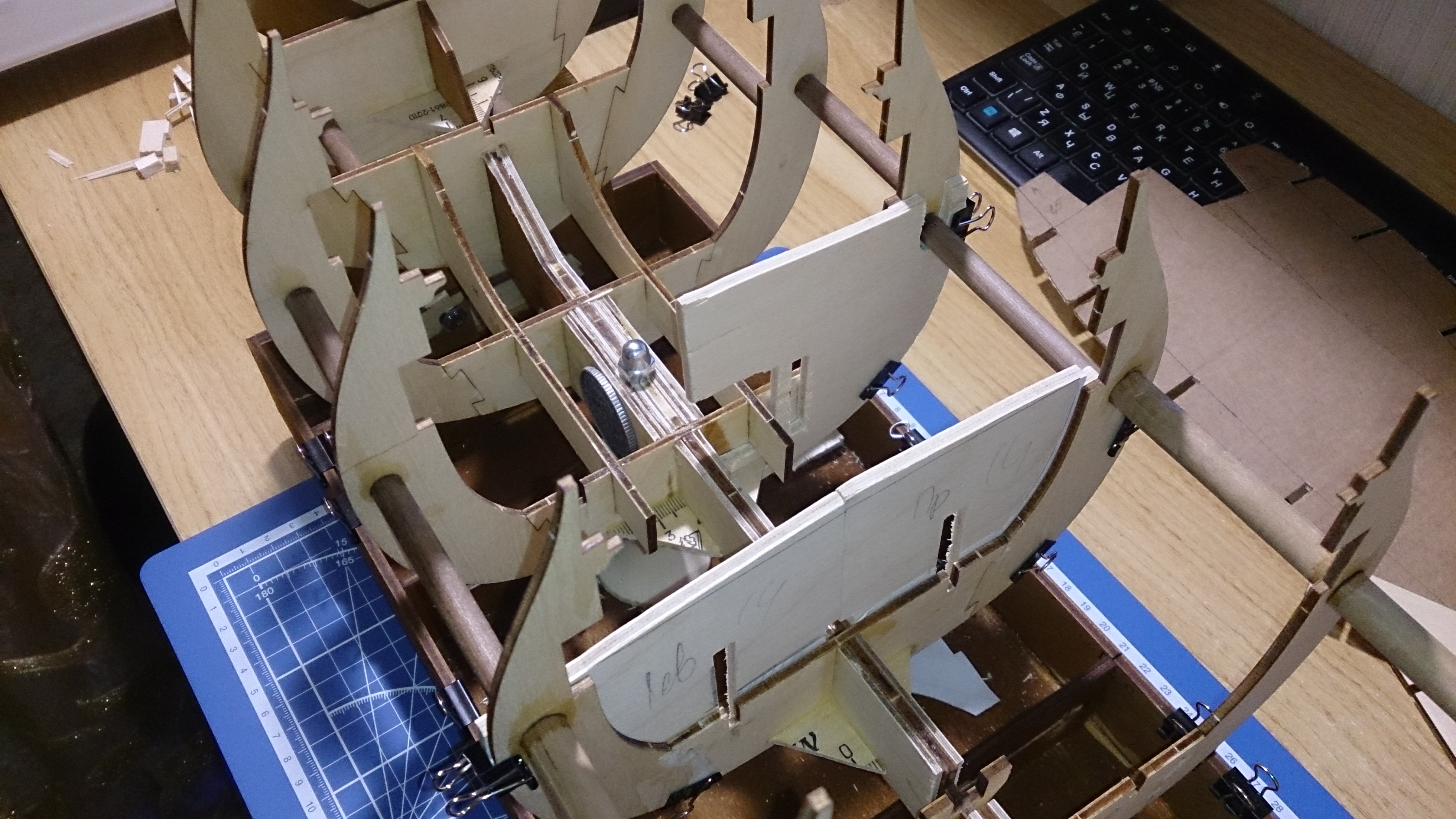

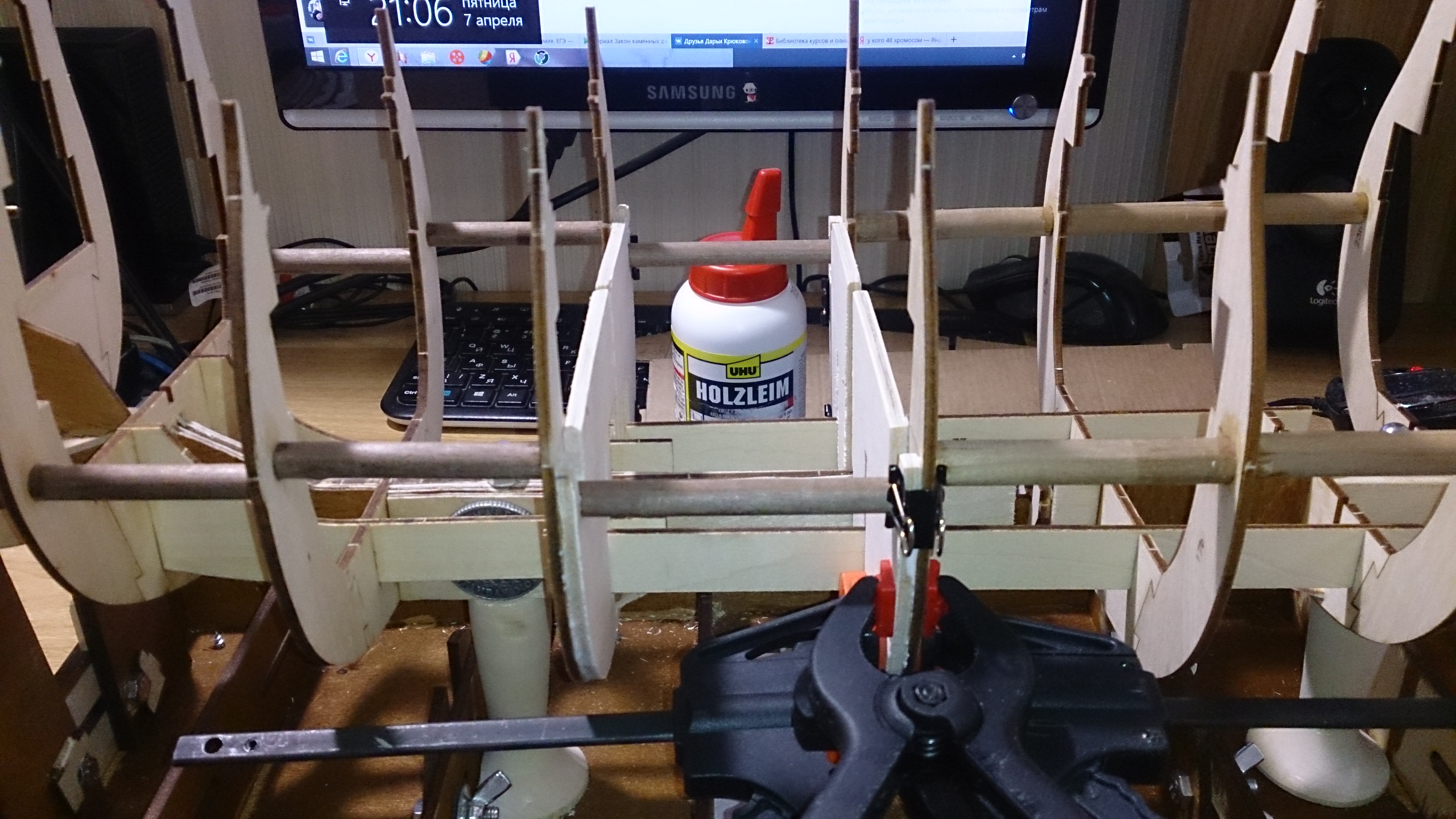

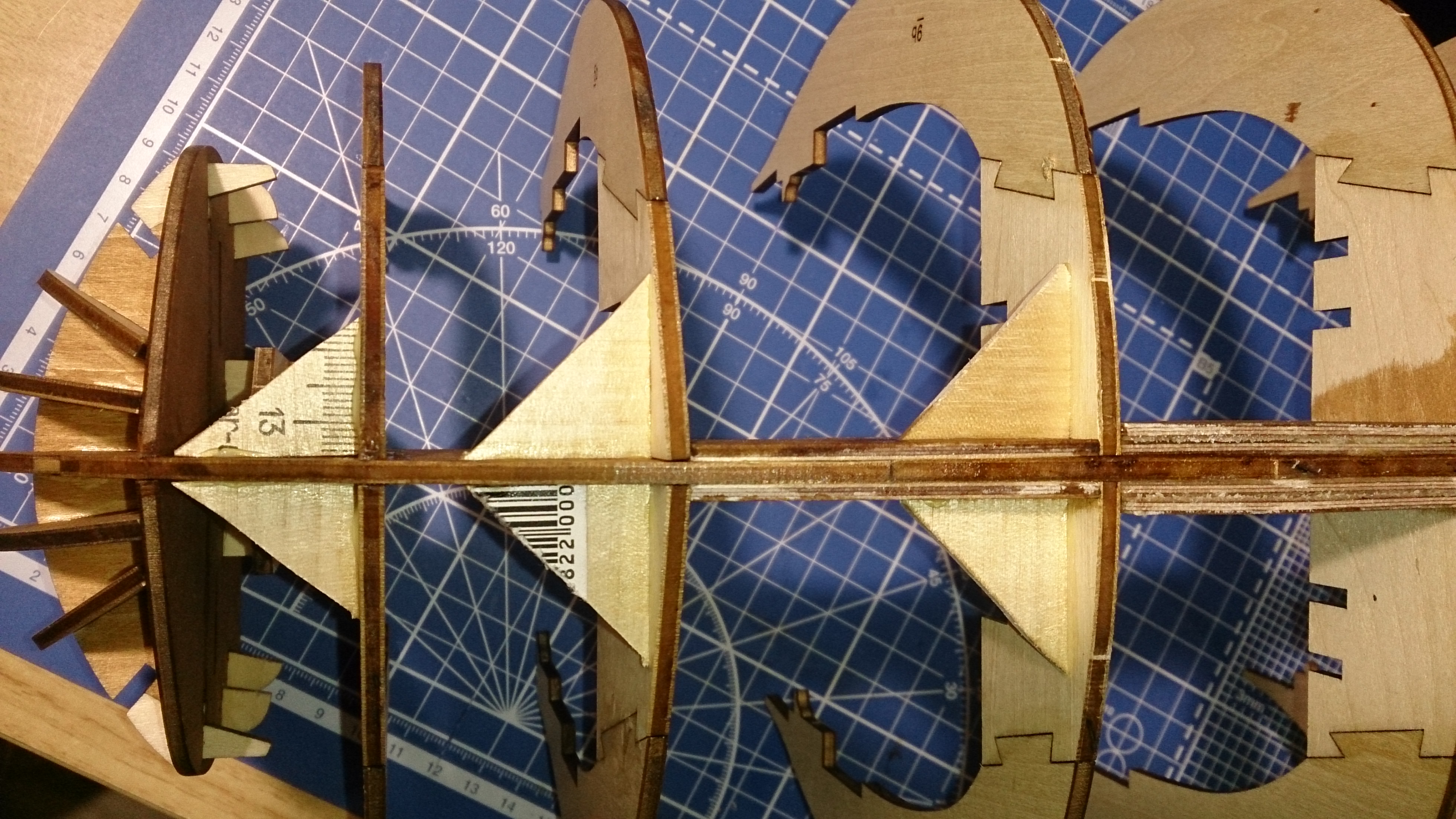

Мероприятие по усилению киля шпангоутов.
Вложения

Shturman
Сообщения: 18
Зарегистрирован: 21 фев 2017, 15:23
Поблагодарили: 5 раз

Re: Повелитель Морей от dantista

Сообщение Shturman » 29 май 2017, 17:17

dantist soverin писал(а):Мероприятие по усилению киля шпангоутов.


Киль шпангоутов... сильно 8-)

dantist soverin
Сообщения: 52
Зарегистрирован: 20 апр 2017, 10:05
Благодарил (а): 2 раза
Поблагодарили: 7 раз

Re: Повелитель Морей от dantista

Сообщение dantist soverin » 29 май 2017, 19:12

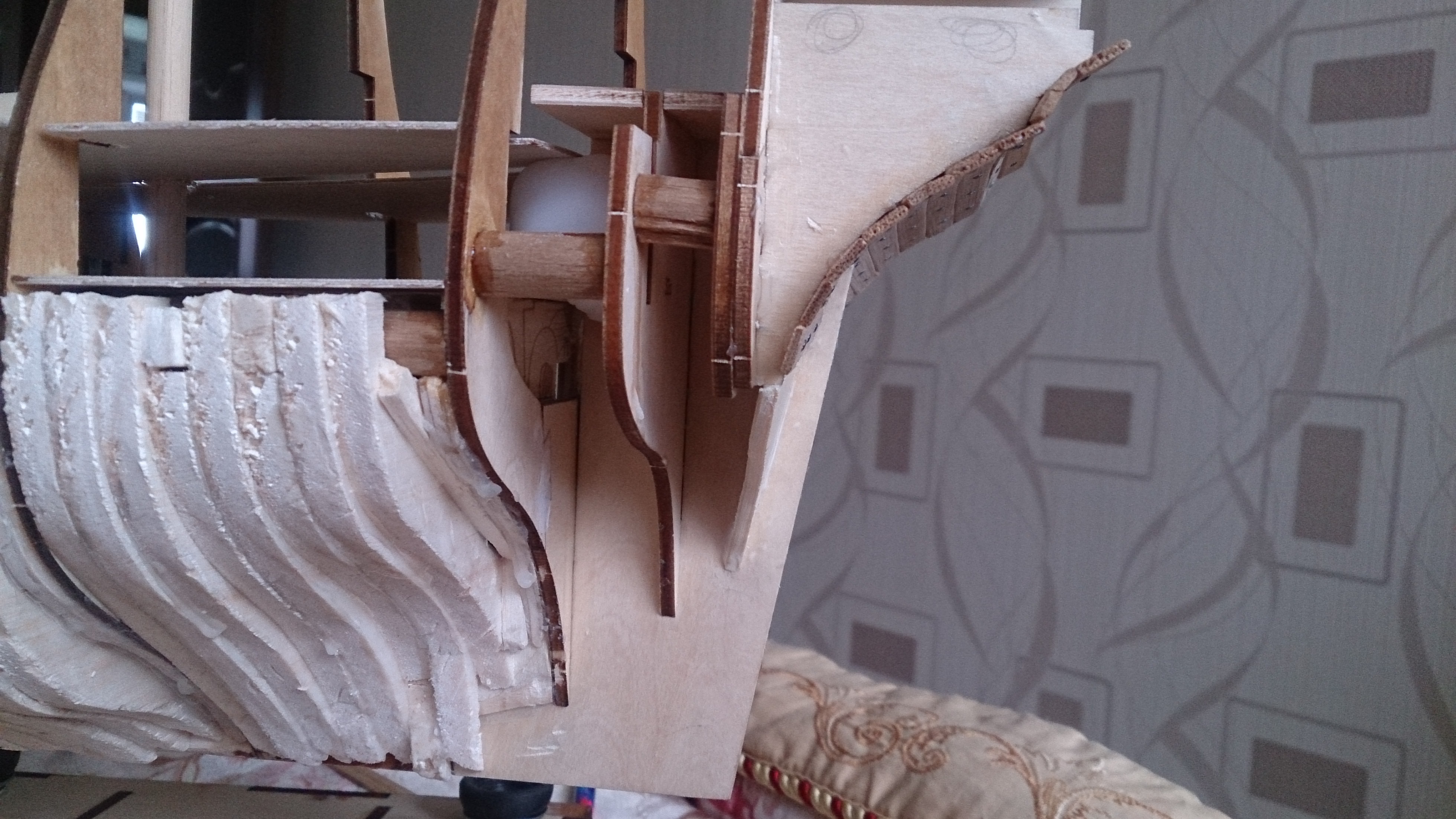

Заполнения шпации бальзой :roll:
Вложения

dantist soverin
Сообщения: 52
Зарегистрирован: 20 апр 2017, 10:05
Благодарил (а): 2 раза
Поблагодарили: 7 раз

Re: Повелитель Морей от dantista

Сообщение dantist soverin » 29 май 2017, 19:28

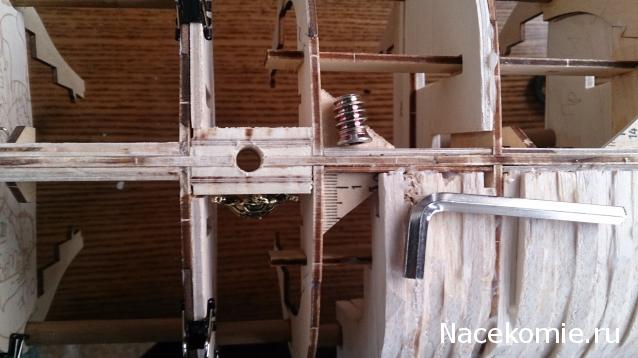

Изготовления крепления корабля :geek:
Вложения

dantist soverin
Сообщения: 52
Зарегистрирован: 20 апр 2017, 10:05
Благодарил (а): 2 раза
Поблагодарили: 7 раз

Re: Повелитель Морей от dantista

Сообщение dantist soverin » 29 май 2017, 19:31

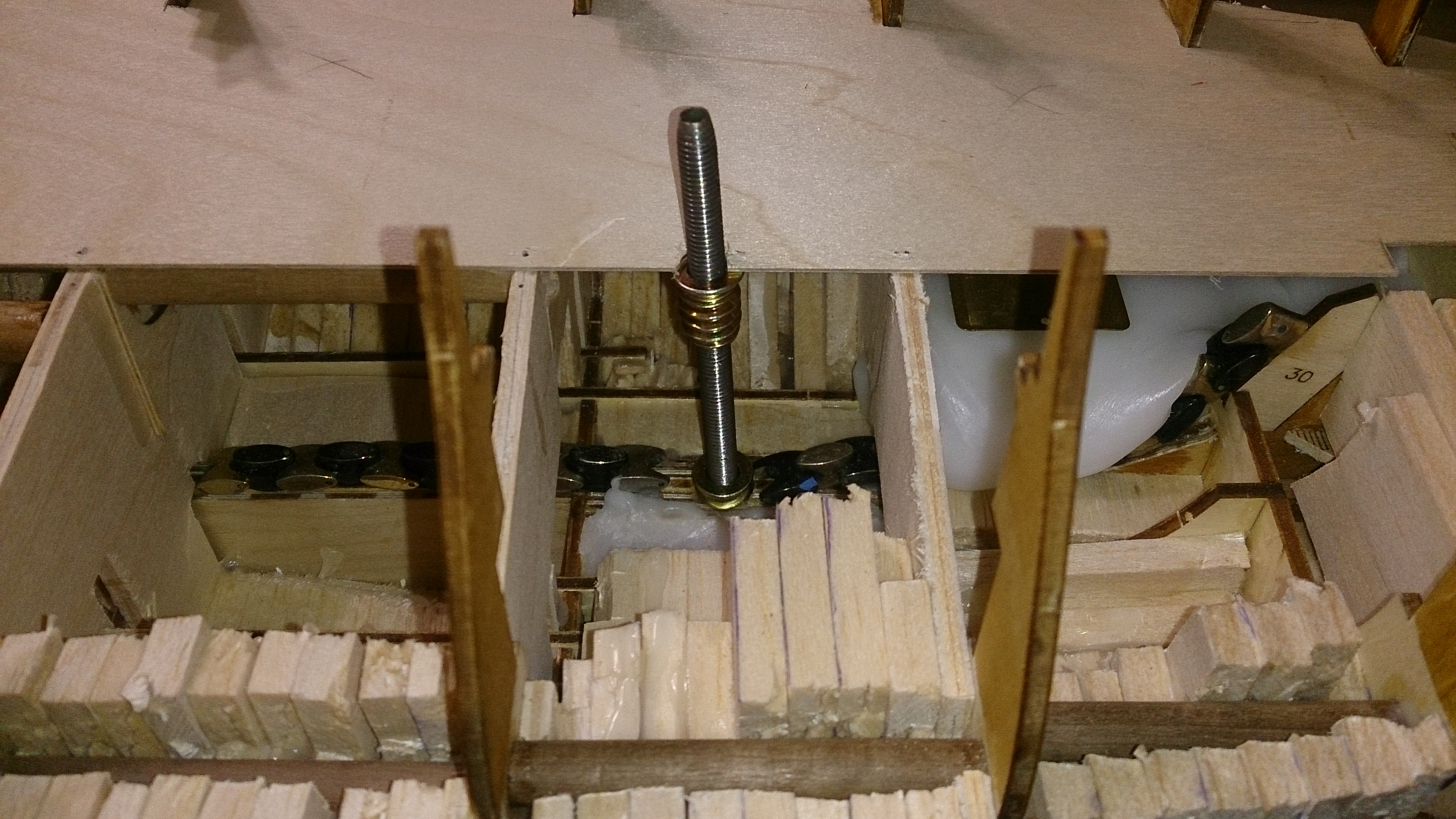

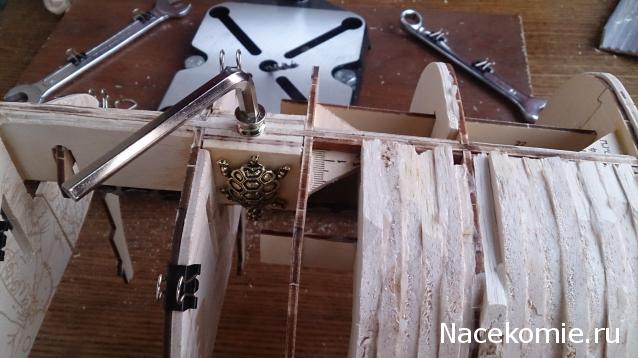

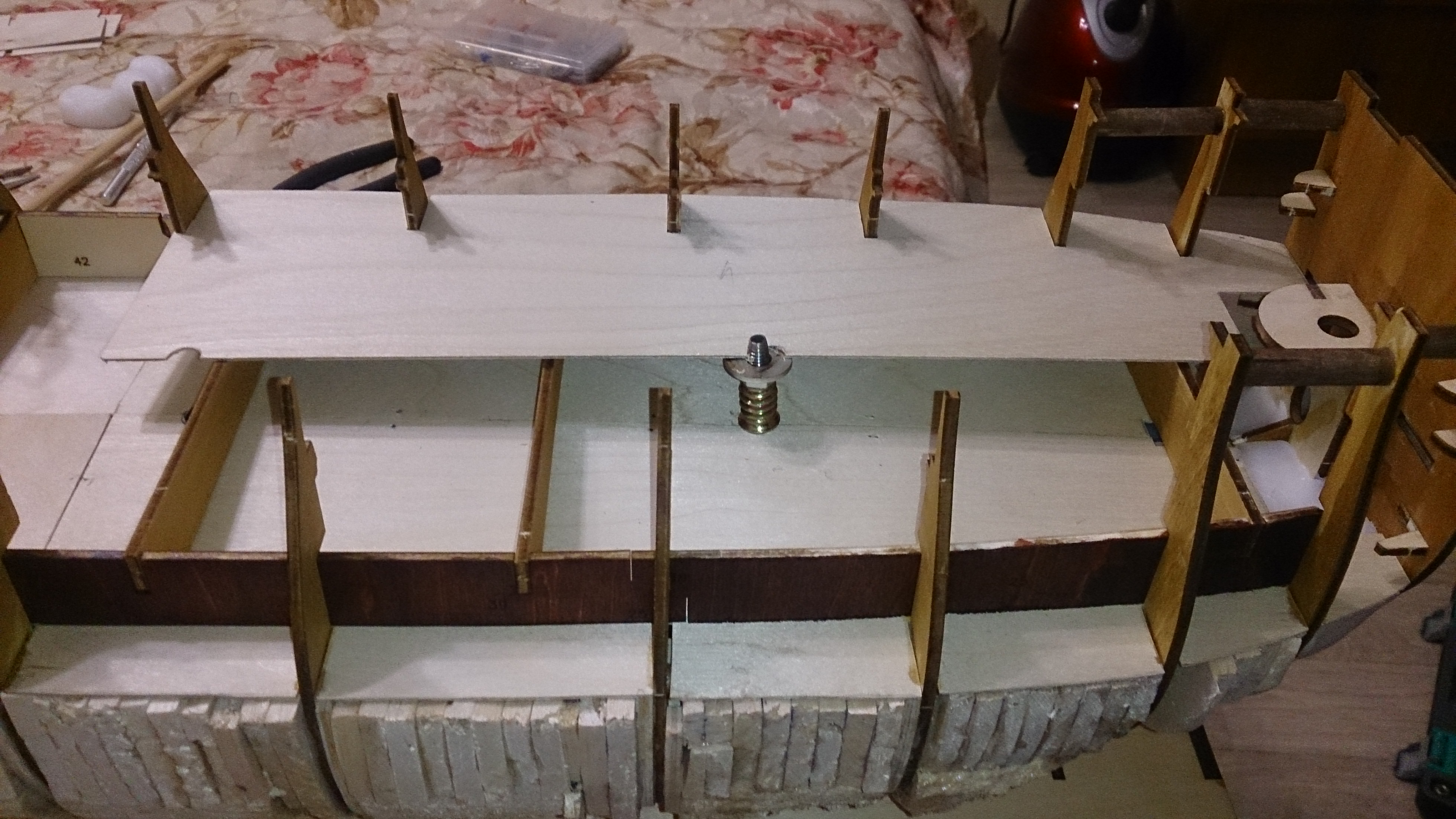

Крепление корабля + палубы :lol:
Вложения

Аватара пользователя
ivanych
Сообщения: 373
Зарегистрирован: 17 фев 2017, 21:57
Благодарил (а): 215 раз
Поблагодарили: 37 раз

Re: Повелитель Морей от dantista

Сообщение ivanych » 29 май 2017, 20:04

может я ошибаюсь, такие крепления на лакированных сувенирах, а модели на подставках ?????

Аватара пользователя
керва
Сообщения: 1326
Зарегистрирован: 28 дек 2016, 12:54
Благодарил (а): 188 раз
Поблагодарили: 488 раз

Re: Повелитель Морей от dantista

Сообщение керва » 30 май 2017, 00:32

dantist soverin писал(а):Крепление корабля + палубы :lol:

Спасибо! Очень интересно! Ваши фото мне помогают в моей работе над моделью. Я сейчас примерно на этом же уровне работ по строительству корабля. Мне нравится логика вашего строительства. Я старый человек, мне трудно разговаривать не называя собеседника, сбивается мысль. Если можно вы напишите своё имя. Для меня загадка, что за цепь у вас наклеена на килевой рамке? Должен сказать , интересное у вас решение с трубкой для ввода напряжения. Я собирался выводить из днища шнур в виде хвоста который бы подключался к питающему устройству или кассете с батарейками. Ваша трубка более логична с инженерной точки зрения. Я наверное пущу медную трубку с нарезанной метрической резьбой. А как светодиоды? Вы их уже подготовили, Они у вас будут мерцать или просто светиться? Вы определились с местом расположения фонарей на вашем корабле? Удачи Вам и новых интересных решений!
С уважением Сергей.

dantist soverin
Сообщения: 52
Зарегистрирован: 20 апр 2017, 10:05
Благодарил (а): 2 раза
Поблагодарили: 7 раз

Re: Повелитель Морей от dantista

Сообщение dantist soverin » 31 май 2017, 18:31

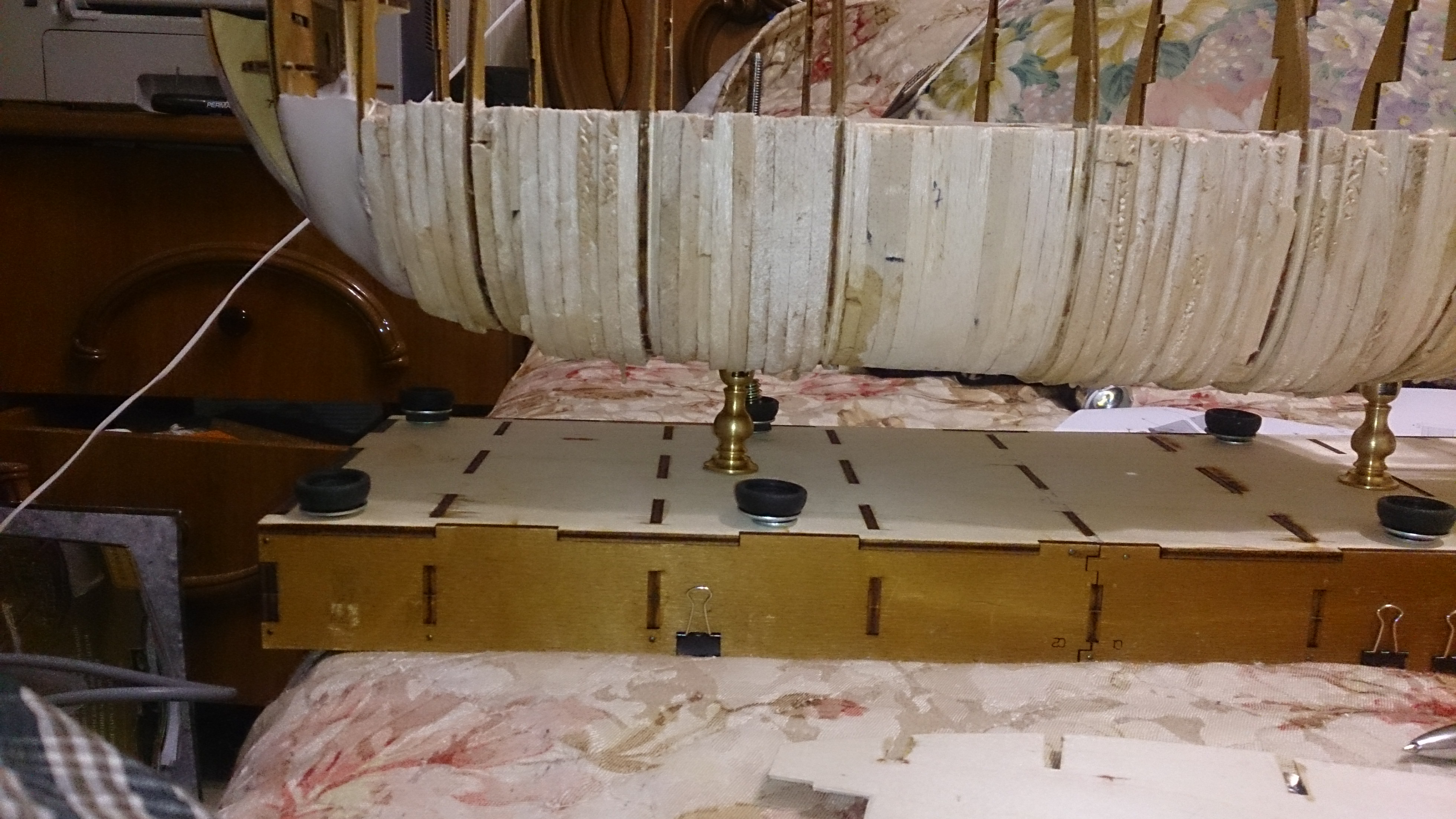

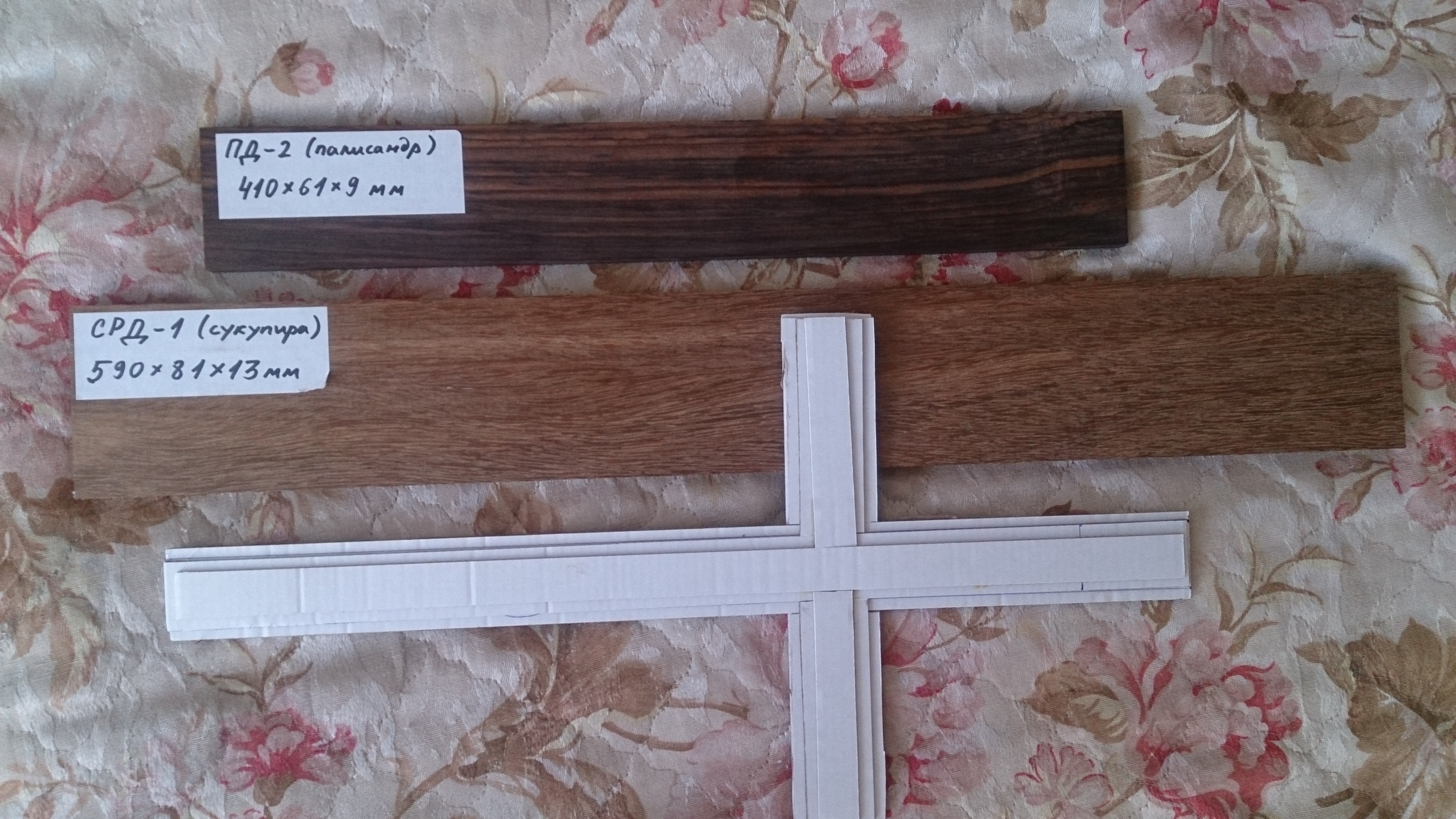

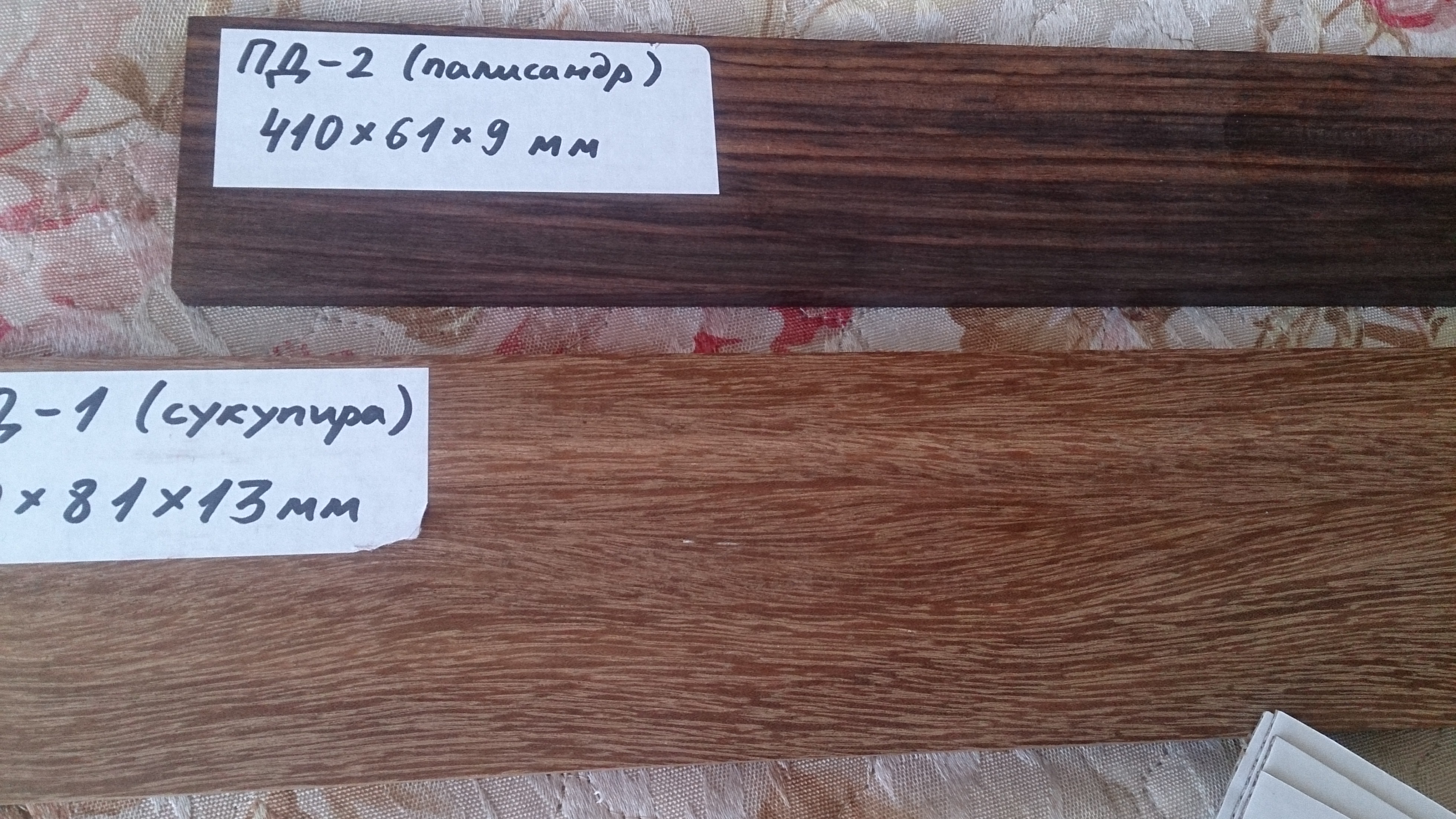

Подставку планирую сделать в виде креста из палисандры и сукупиры
Вложения

dantist soverin
Сообщения: 52
Зарегистрирован: 20 апр 2017, 10:05
Благодарил (а): 2 раза
Поблагодарили: 7 раз

Re: Повелитель Морей от dantista

Сообщение dantist soverin » 31 май 2017, 18:42

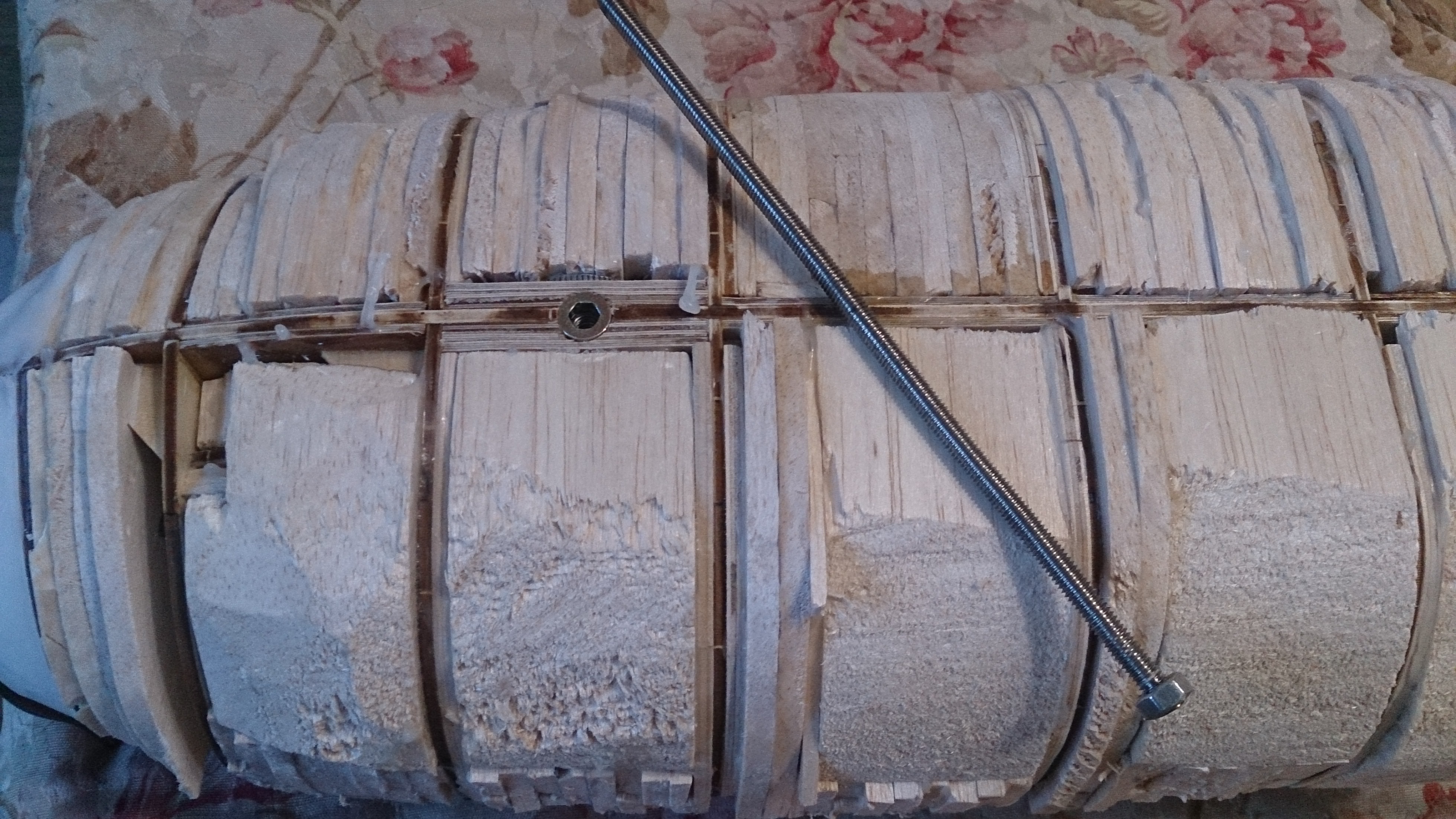

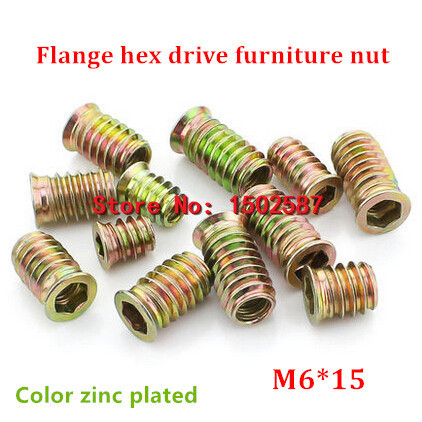

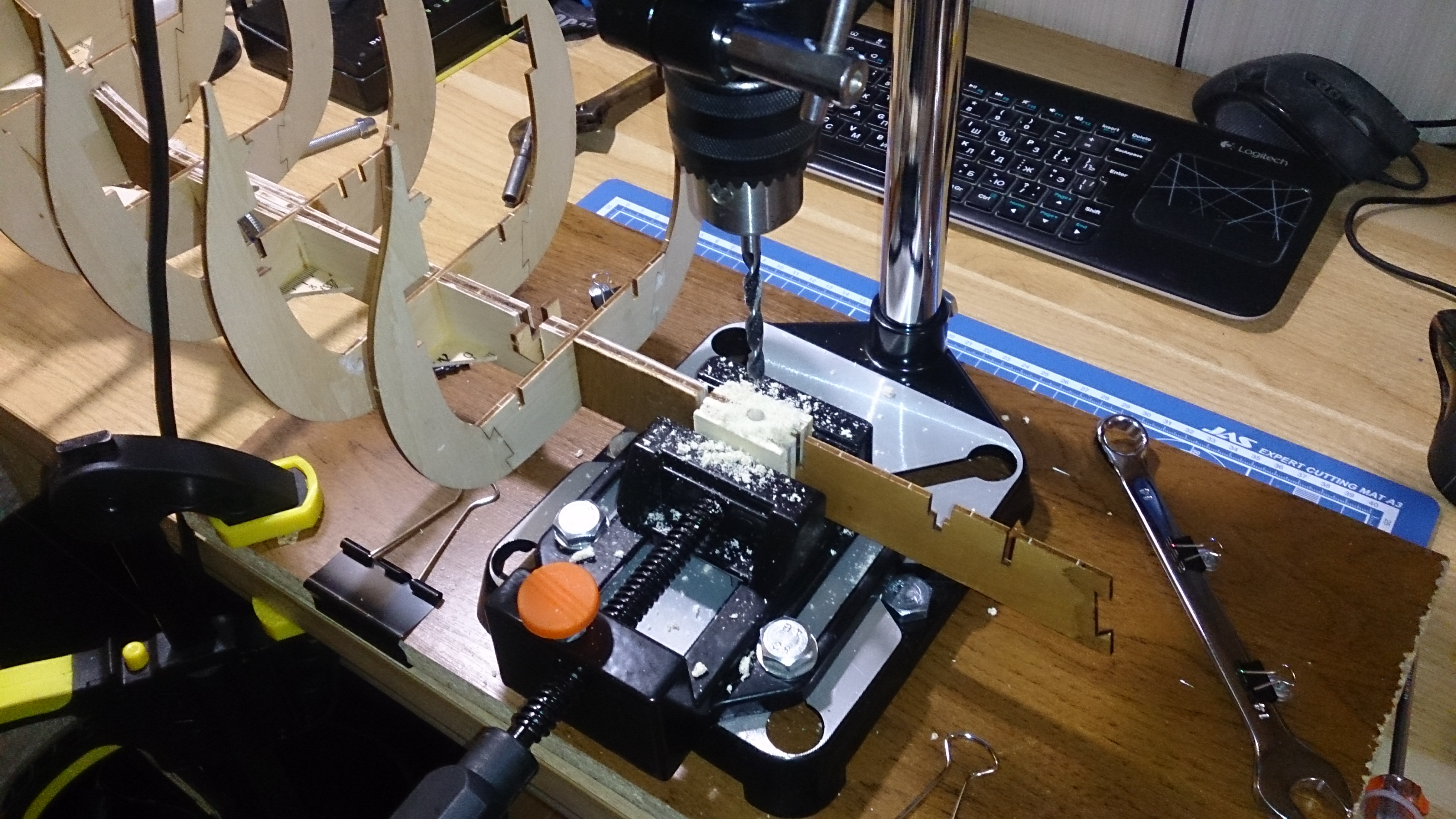

Я немного пошёл по другому пути, не стал ни чего выпиливать. Всё что мне надо было я купил на Алиэкспресс. Мебельный гайки 8Мна 6М и нержавеющие трубки 6М. Всё что надо было это просверлить ровно в усиленном киле и закрутить гайки шестигранником. Единственно был нюанс, нижнию гайку я закрутил и приклеил цианоакрилатным клеем верхнюю гайку я подогнал под ход резьбы болта потом только приклеил.
Вложения
20-шт-лот-M6-15-цветным-покрытием-цинка-фланца-головка-привода-мебель-гайка-внутренний-внешний-резьбой.jpg_640x640[1].jpg
20-шт-лот-M6-15-цветным-покрытием-цинка-фланца-головка-привода-мебель-гайка-внутренний-внешний-резьбой.jpg_640x640[1].jpg (67.27 КБ) 8464 просмотра

dantist soverin
Сообщения: 52
Зарегистрирован: 20 апр 2017, 10:05
Благодарил (а): 2 раза
Поблагодарили: 7 раз

Re: Повелитель Морей от dantista

Сообщение dantist soverin » 31 май 2017, 18:53

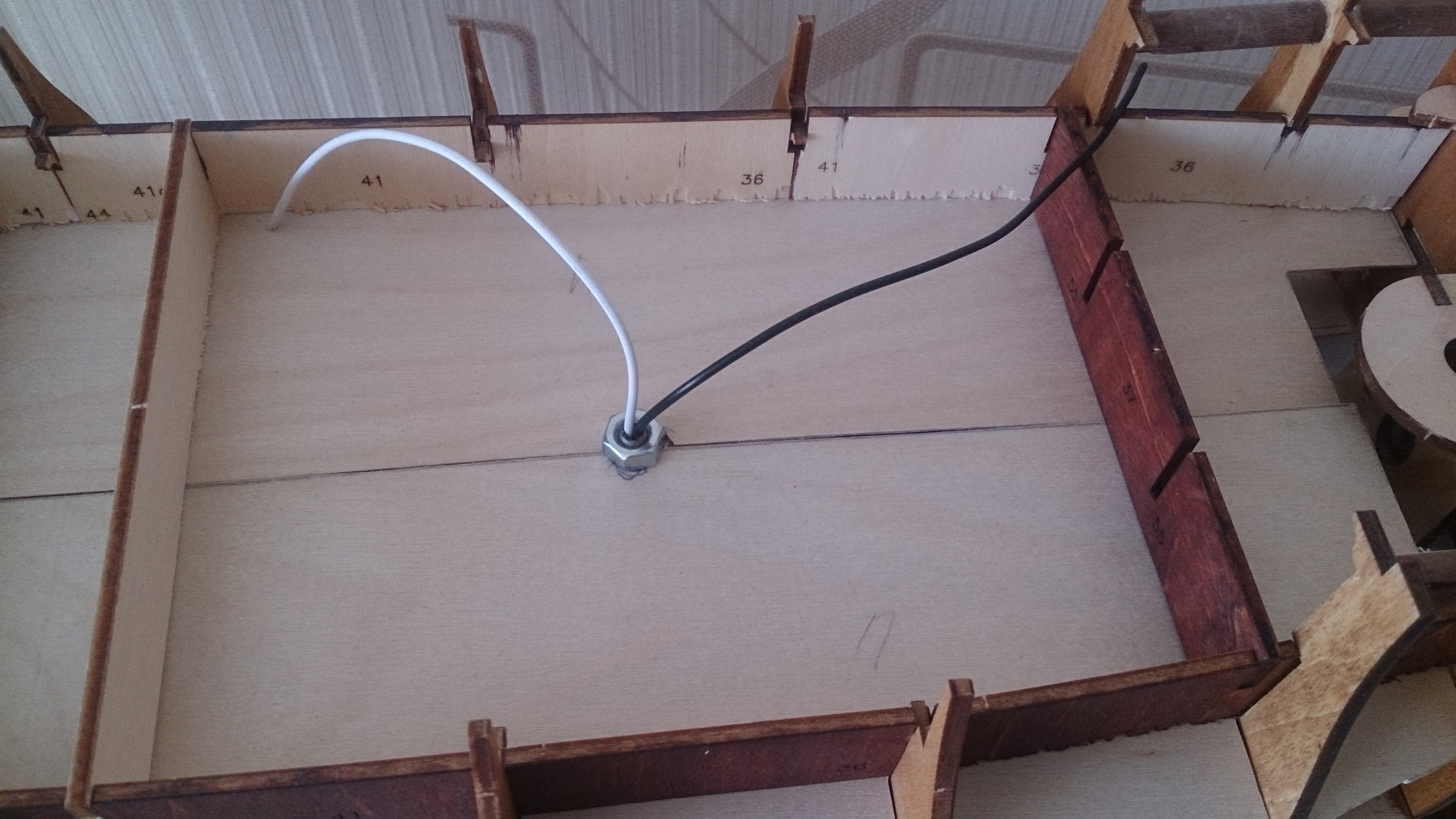

С нержавеющей трубкой оказалось проблемой нарезать резьбу. В домашних условиях мне это не удалось. Помог профессионал токарь. Одну трубку я закрутил, а вторую не удалось видимо с деформировалась при нарезки резьбы.
Вложения

dantist soverin
Сообщения: 52
Зарегистрирован: 20 апр 2017, 10:05
Благодарил (а): 2 раза
Поблагодарили: 7 раз

Re: Повелитель Морей от dantista

Сообщение dantist soverin » 31 май 2017, 19:09

В честь нашего корабля были выпущены памятные монеты (серебро)
Я их конечно купил :shock:
Вложения

Аватара пользователя
Romantic
Сообщения: 235
Зарегистрирован: 20 янв 2017, 20:47
Благодарил (а): 49 раз
Поблагодарили: 57 раз

Re: Повелитель Морей от dantista

Сообщение Romantic » 31 май 2017, 23:10

dantist soverin писал(а):В честь нашего корабля были выпущены памятные монеты (серебро)
Я их конечно купил :shock:

На мешке купил?
С уважением, Роман
"Вы думаете, всё так просто? Да, всё просто. Но совсем не так."

Hook
Сообщения: 203
Зарегистрирован: 24 май 2017, 23:14
Благодарил (а): 28 раз
Поблагодарили: 65 раз

Re: Повелитель Морей от dantista

Сообщение Hook » 31 май 2017, 23:10

dantist soverin писал(а):С нержавеющей трубкой оказалось проблемой нарезать резьбу. В домашних условиях мне это не удалось. Помог профессионал токарь. Одну трубку я закрутил, а вторую не удалось видимо с деформировалась при нарезки резьбы.

Нержавейка, нержавейка.
Хочу поделиться немного. Не знаю у кого как, но у меня получается.
Так вот, в бытность, учась на корабела, был у нас мастер производственного обучения - классный мастер, уже тогда пенсионер. А поскольку учился в спец группе и в дальнейшем работал на изделиях 700, 800-х серий адмиралтейства, то благодарен ему и по сей день.
И поведал при случае, если нет под рукой необходимой смазки, то очень хорошо помогает собственная слюна. Достаточно плюнуть. Метчик или плашка должны быть соответствующие, т.е. хорошие (это же инструмент). Так вот с тех пор и пользуюсь.
Ну а для трубок нужны, как минимум специальные зажимы, на подобие тех, которые применяют при развальцовке трубок тормозных систем или топливо подачи для авто.

dantist soverin
Сообщения: 52
Зарегистрирован: 20 апр 2017, 10:05
Благодарил (а): 2 раза
Поблагодарили: 7 раз

Re: Повелитель Морей от dantista

Сообщение dantist soverin » 01 июн 2017, 02:55

Romantic писал(а):
dantist soverin писал(а):В честь нашего корабля были выпущены памятные монеты (серебро)
Я их конечно купил :shock:

На мешке купил?

Купил на EBay. Одна пришла с Испании, другая Китая

dantist soverin
Сообщения: 52
Зарегистрирован: 20 апр 2017, 10:05
Благодарил (а): 2 раза
Поблагодарили: 7 раз

Re: Повелитель Морей от dantista

Сообщение dantist soverin » 03 июн 2017, 19:18

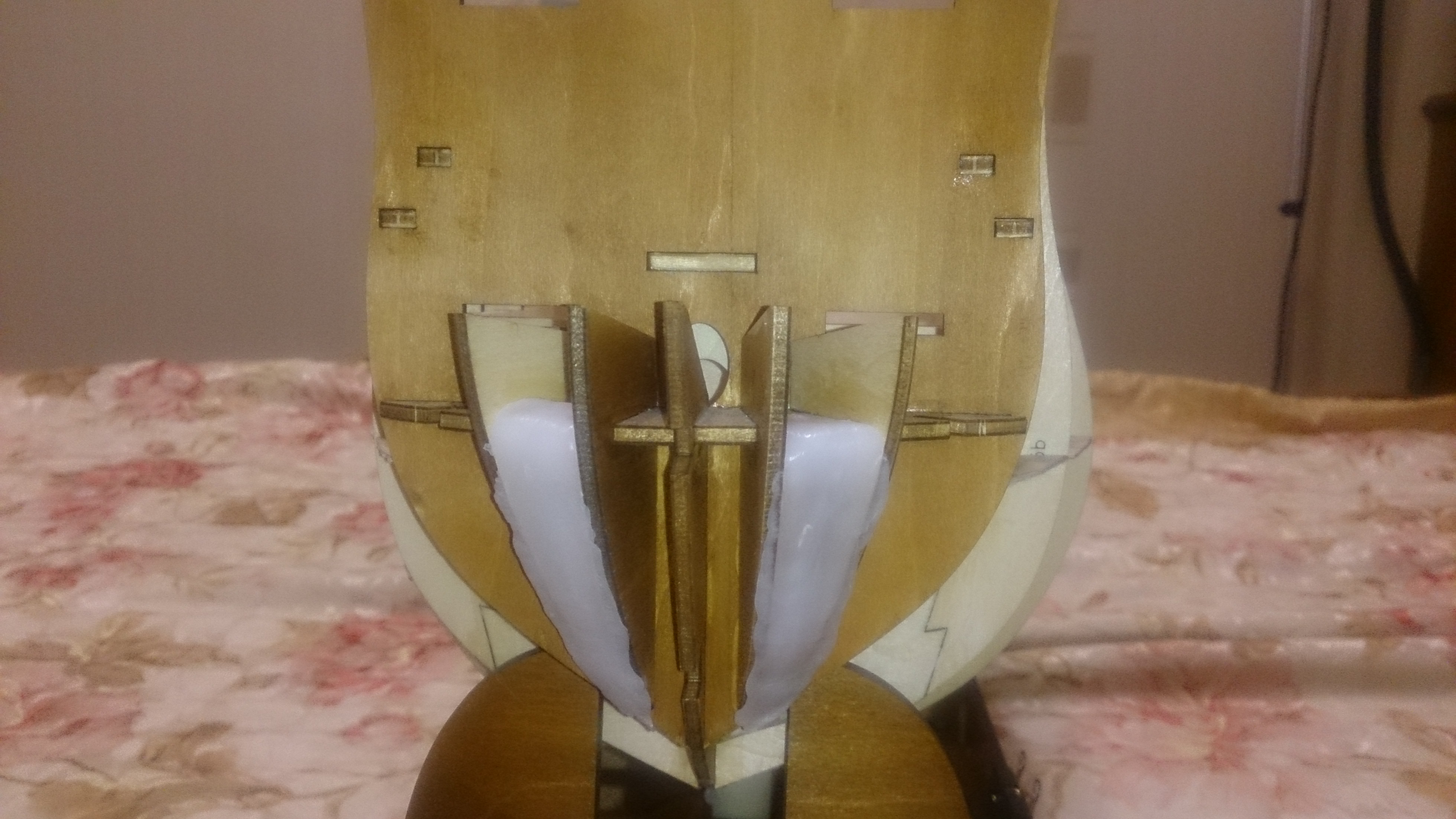

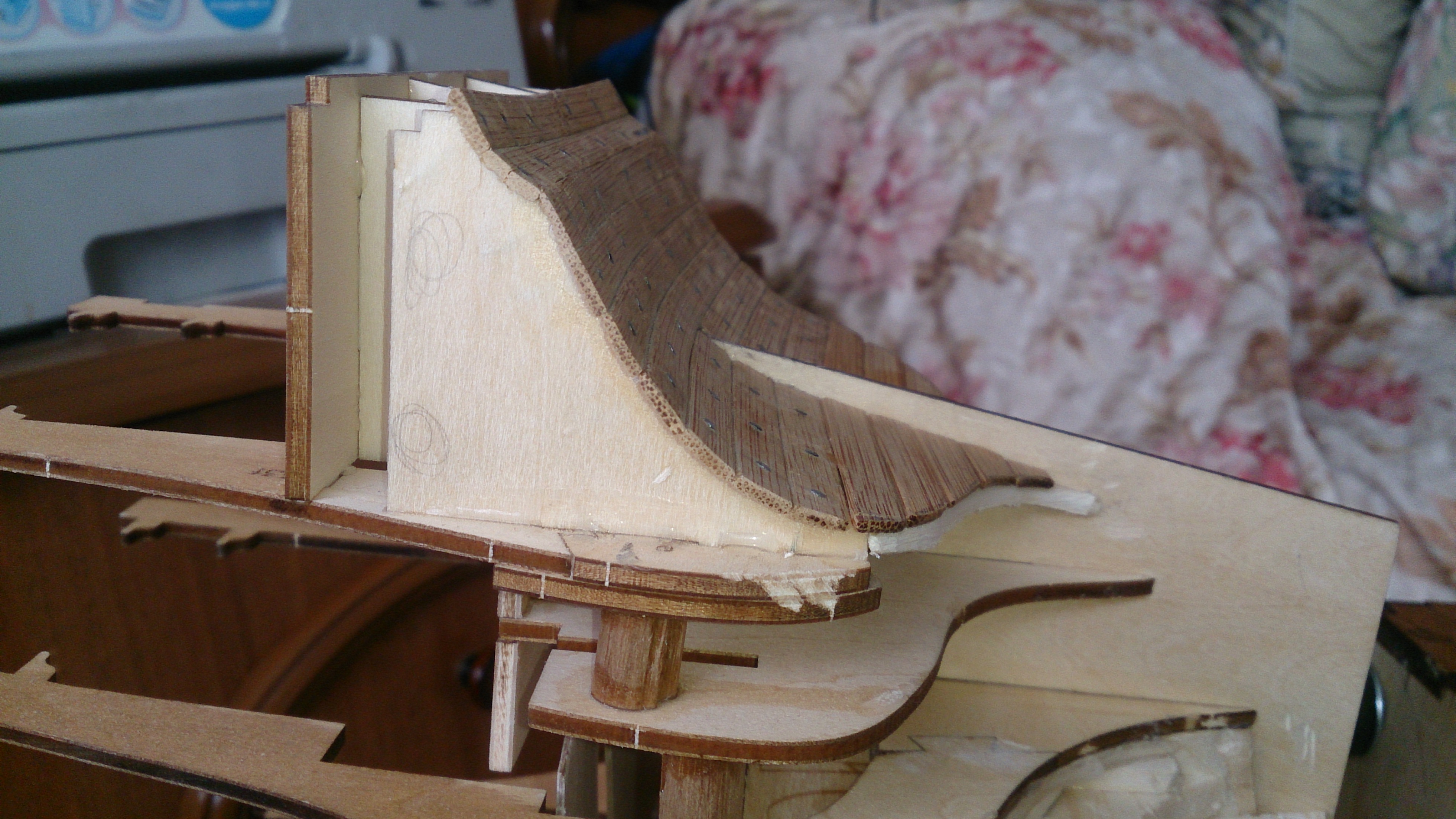

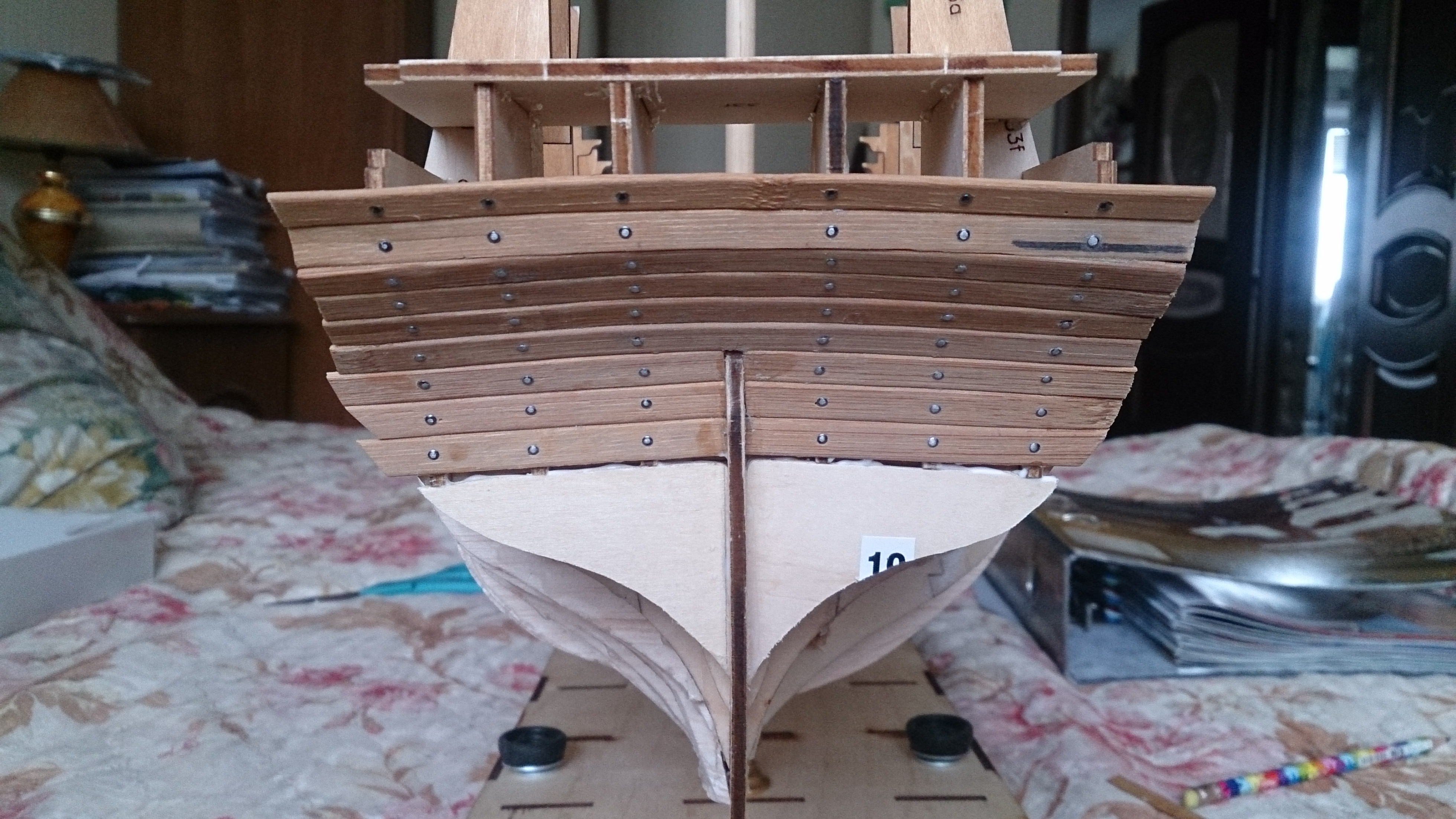

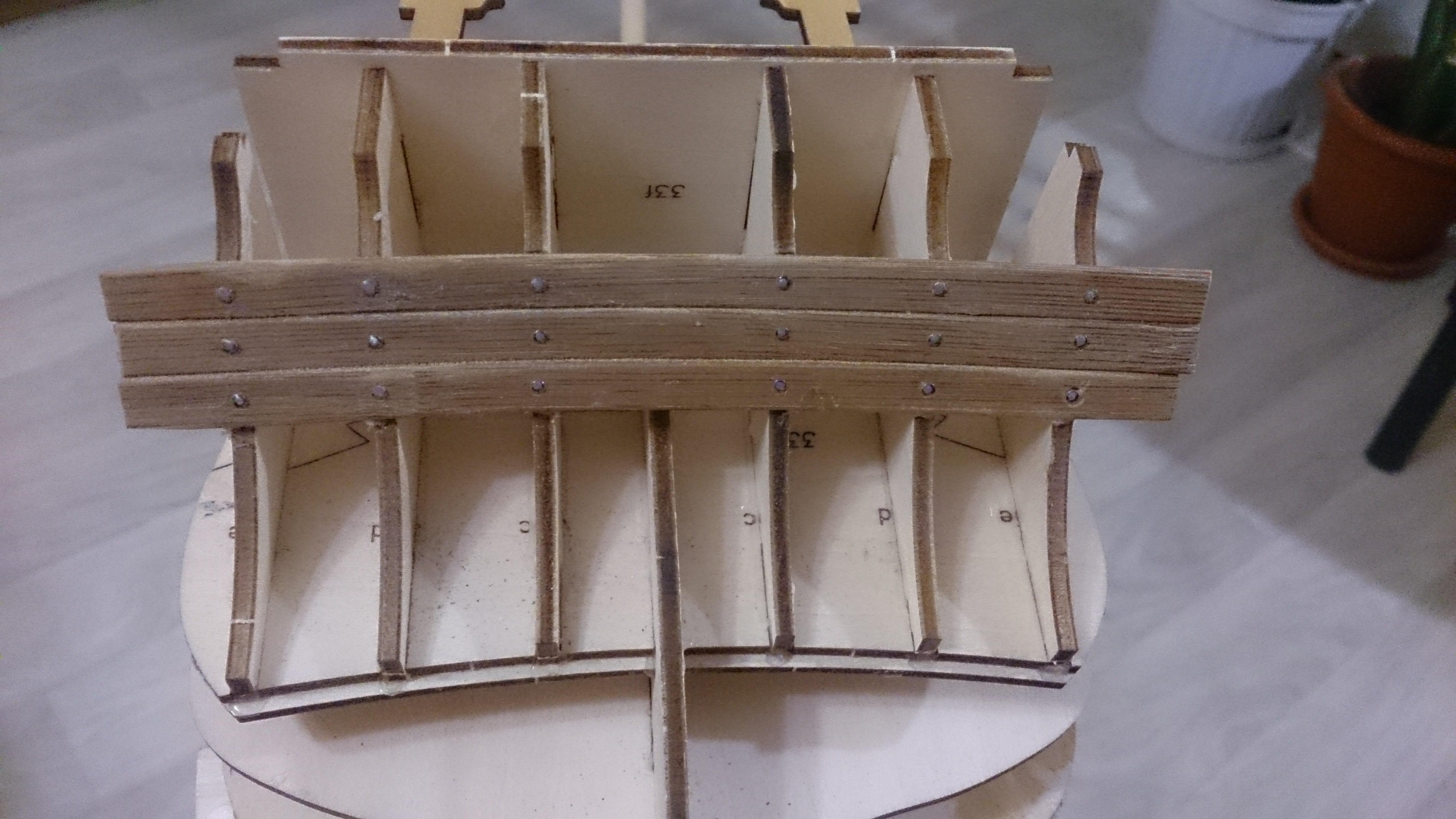

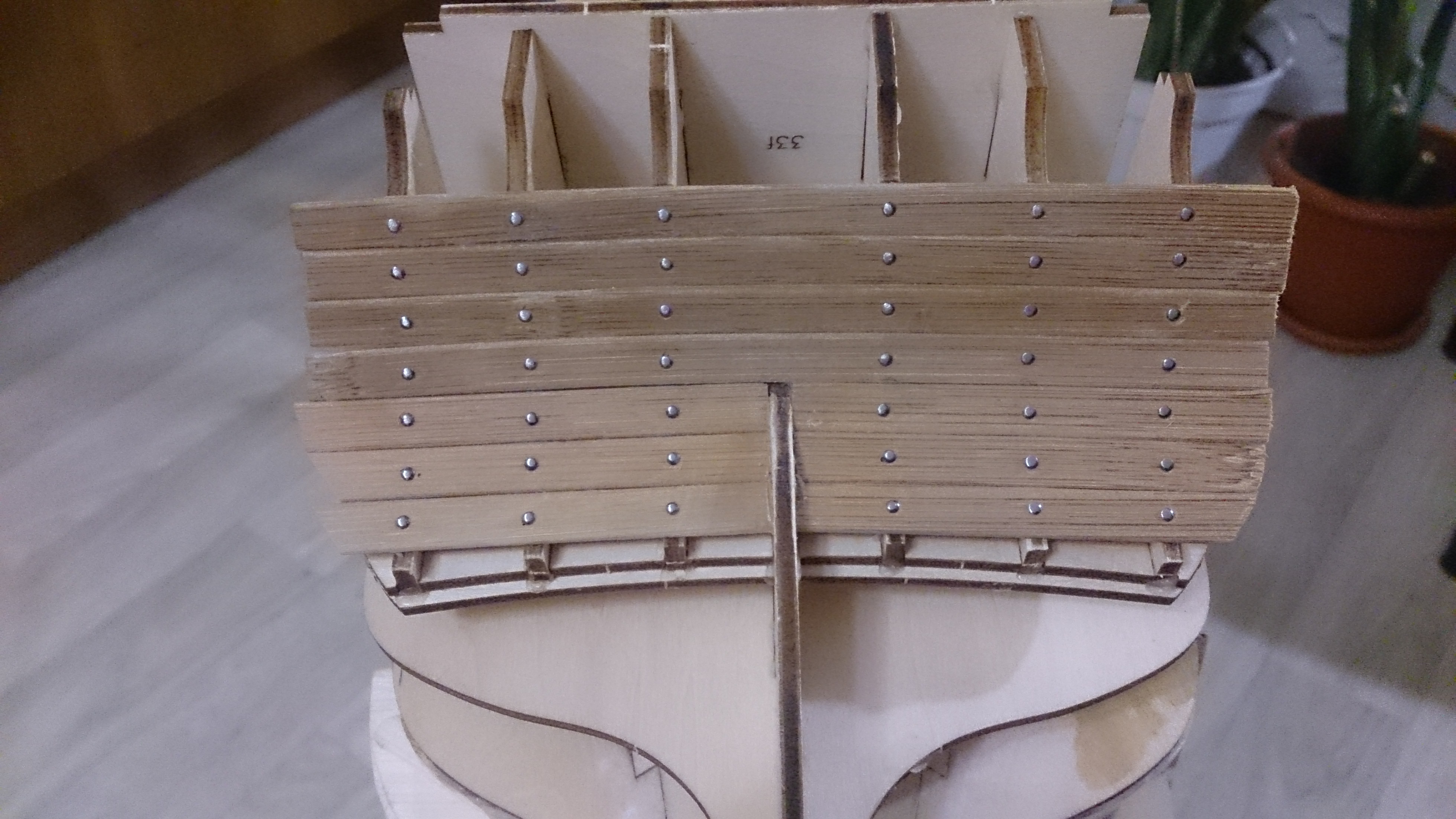

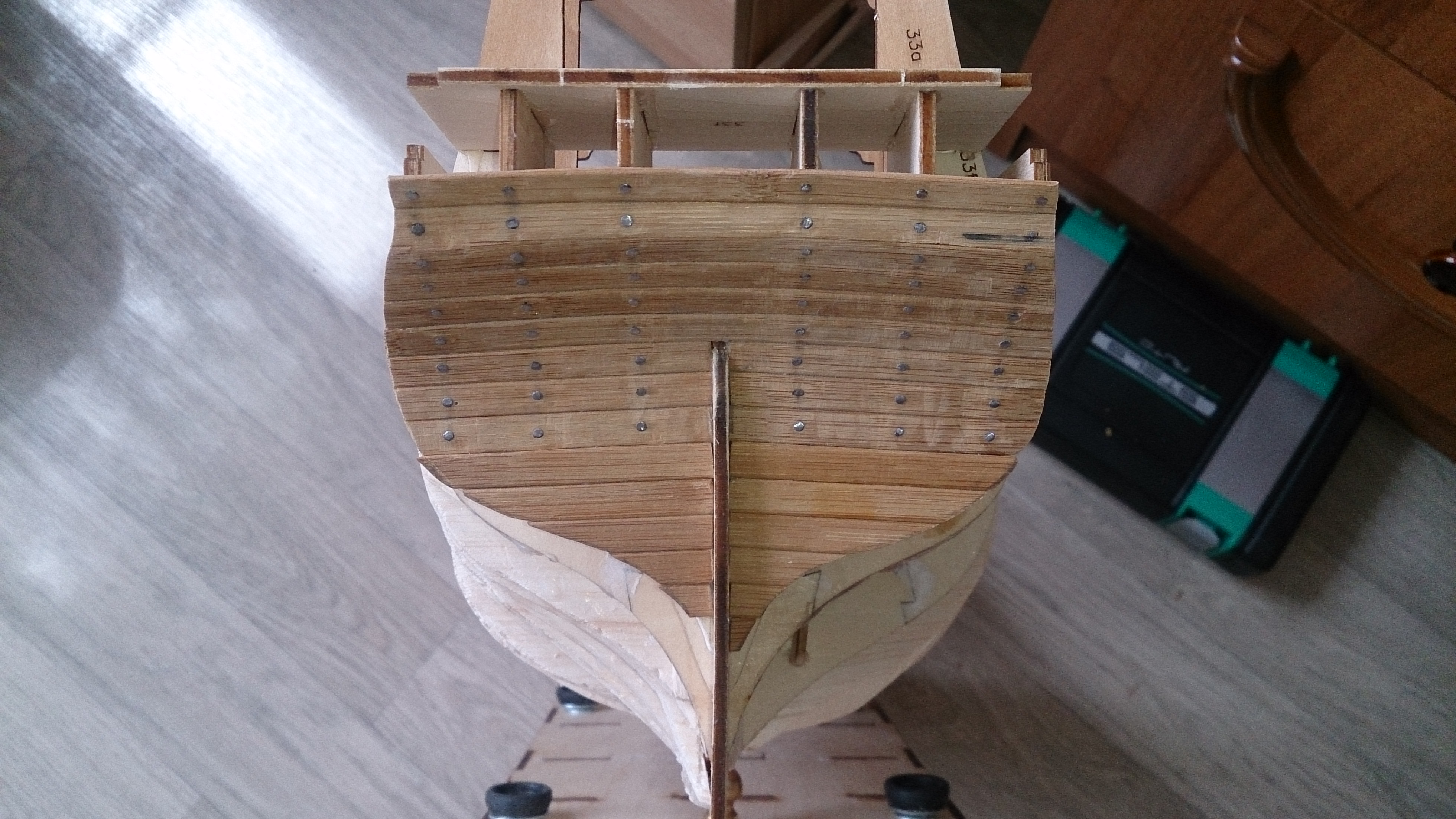

Транец корабля
Вложения

dantist soverin
Сообщения: 52
Зарегистрирован: 20 апр 2017, 10:05
Благодарил (а): 2 раза
Поблагодарили: 7 раз

Re: Повелитель Морей от dantista

Сообщение dantist soverin » 03 июн 2017, 19:19

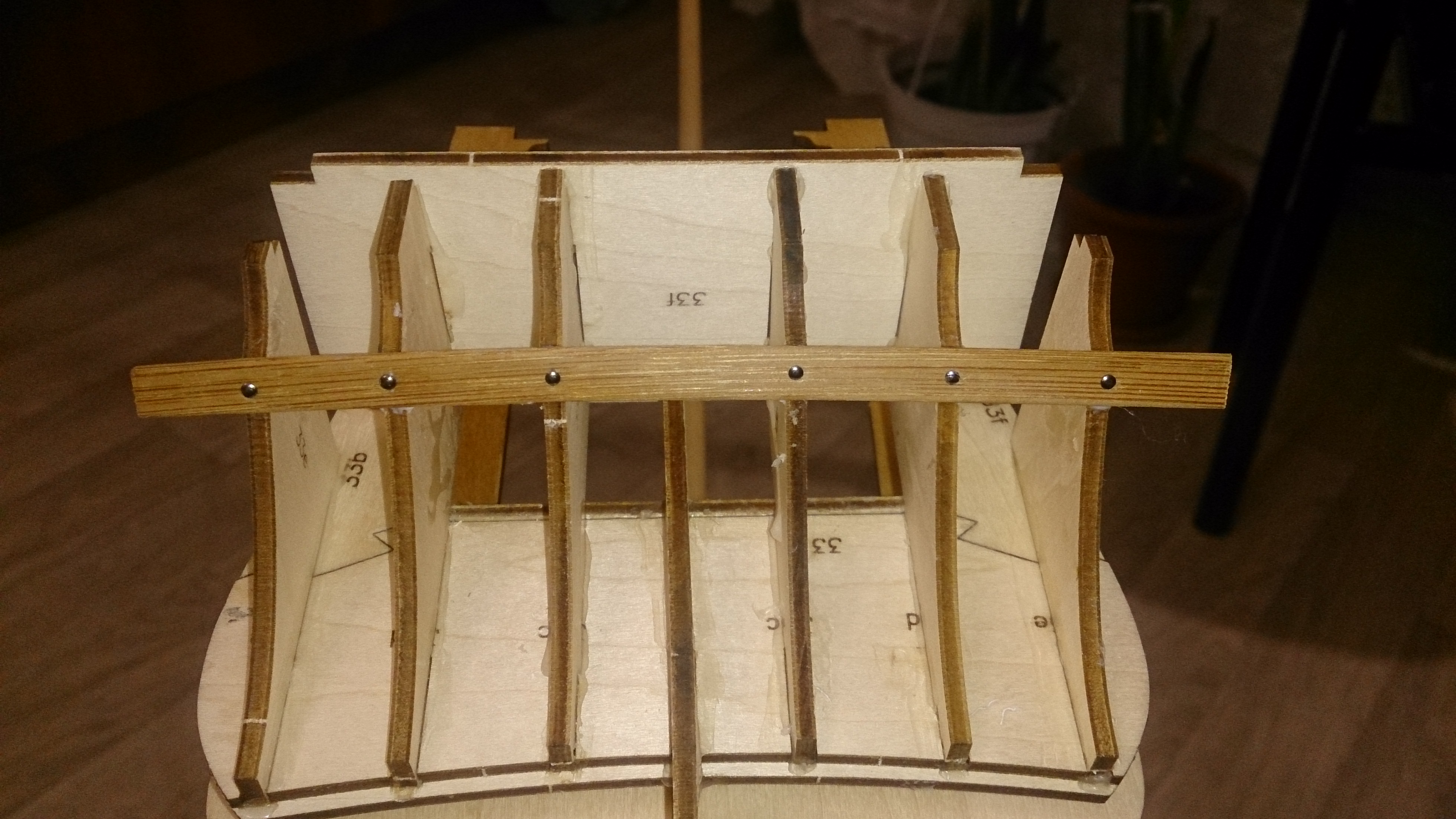

Дополнительный шпангоут
Вложения

dantist soverin
Сообщения: 52
Зарегистрирован: 20 апр 2017, 10:05
Благодарил (а): 2 раза
Поблагодарили: 7 раз

Re: Повелитель Морей от dantista

Сообщение dantist soverin » 03 июн 2017, 19:22

Дополнительный шпангоут наместе
Вложения

dantist soverin
Сообщения: 52
Зарегистрирован: 20 апр 2017, 10:05
Благодарил (а): 2 раза
Поблагодарили: 7 раз

Re: Повелитель Морей от dantista

Сообщение dantist soverin » 03 июн 2017, 19:23

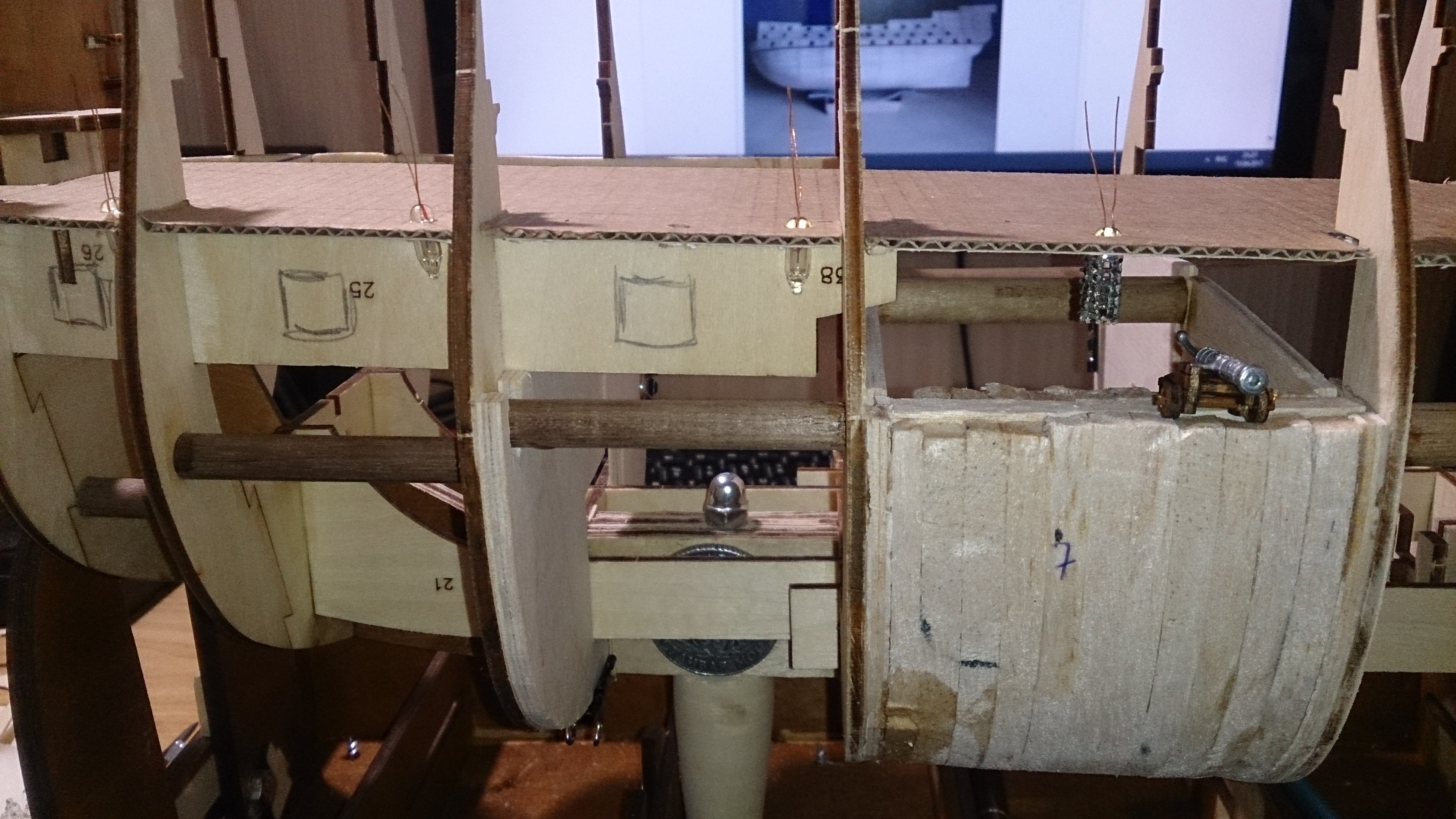

Итог
Вложения
Последний раз редактировалось dantist soverin 08 июн 2017, 20:27, всего редактировалось 1 раз.

dantist soverin
Сообщения: 52
Зарегистрирован: 20 апр 2017, 10:05
Благодарил (а): 2 раза
Поблагодарили: 7 раз

Re: Повелитель Морей от dantista

Сообщение dantist soverin » 03 июн 2017, 19:27

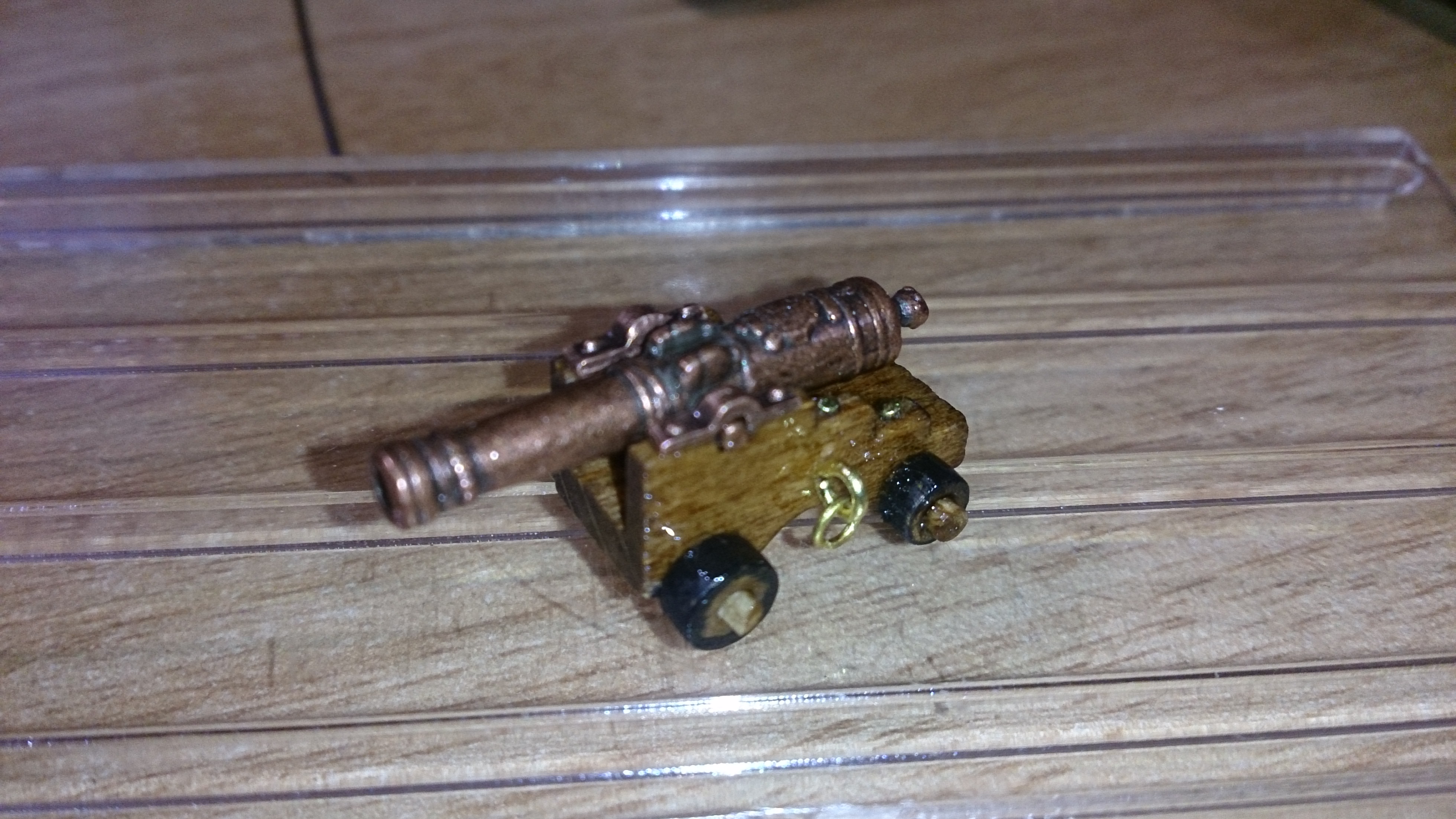

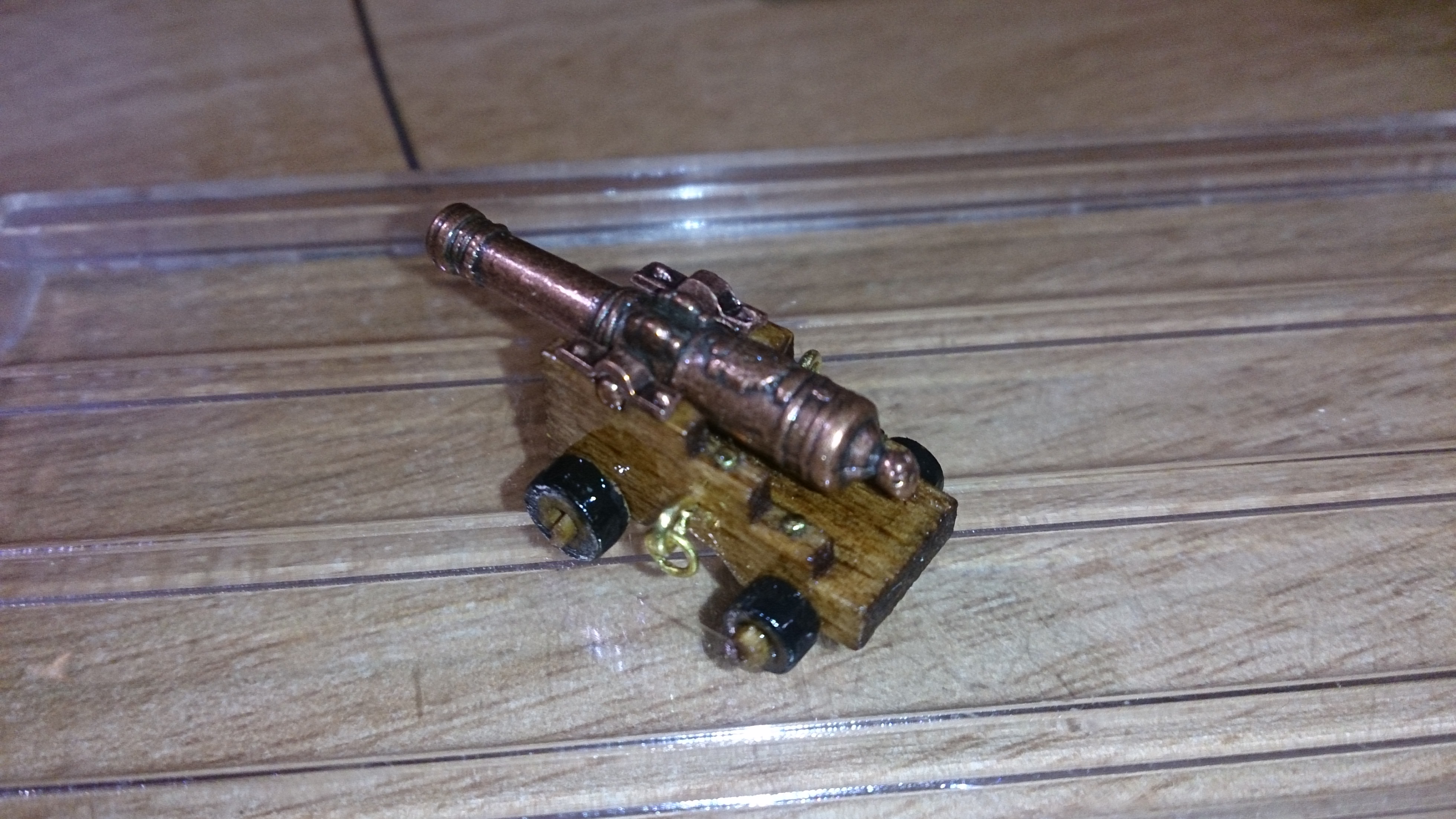

Пушка
Вложения

Аватара пользователя
happimen
Сообщения: 97
Зарегистрирован: 16 янв 2017, 20:20
Благодарил (а): 28 раз
Поблагодарили: 38 раз

Re: Повелитель Морей от dantista

Сообщение happimen » 04 июн 2017, 09:34

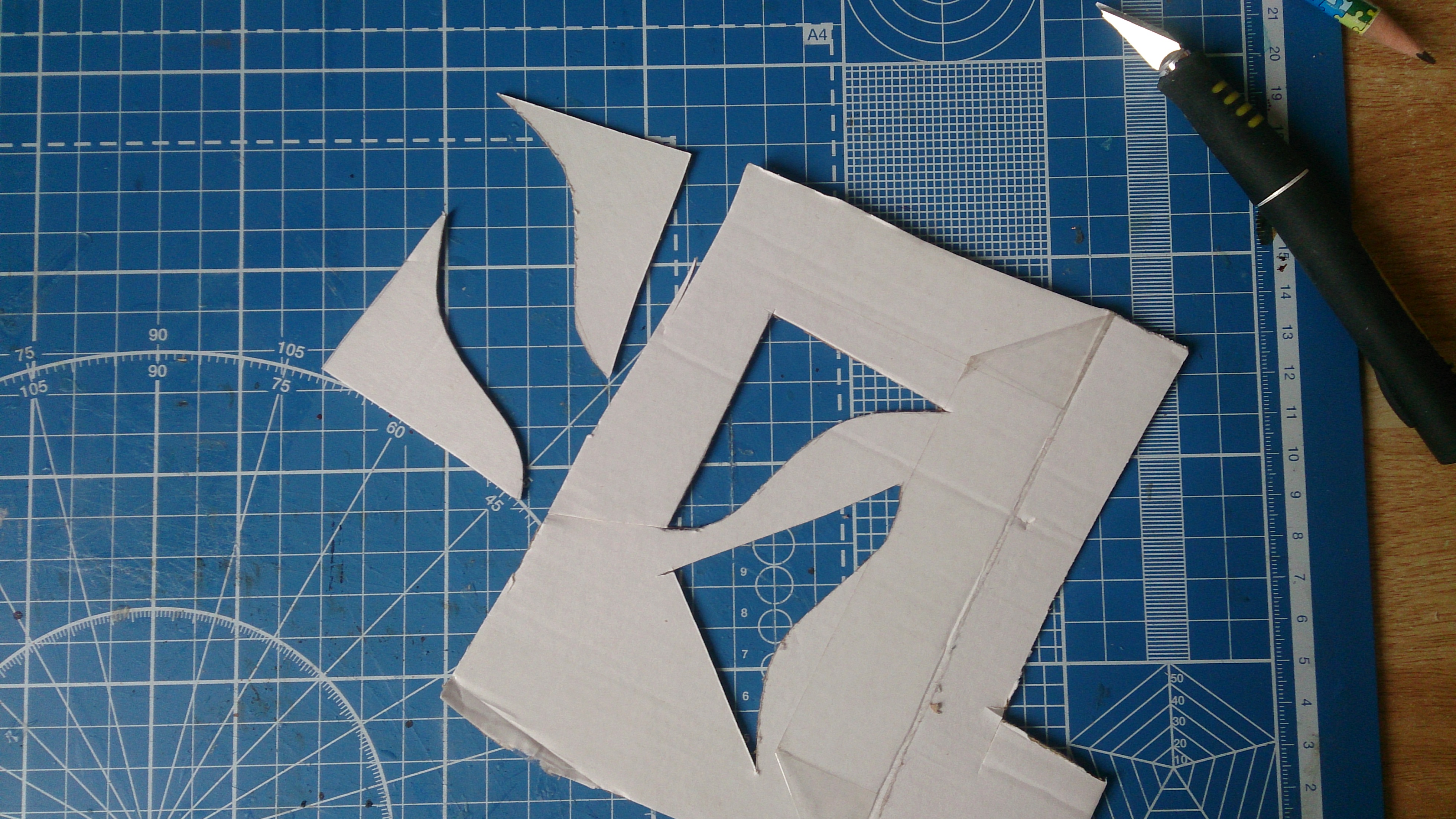

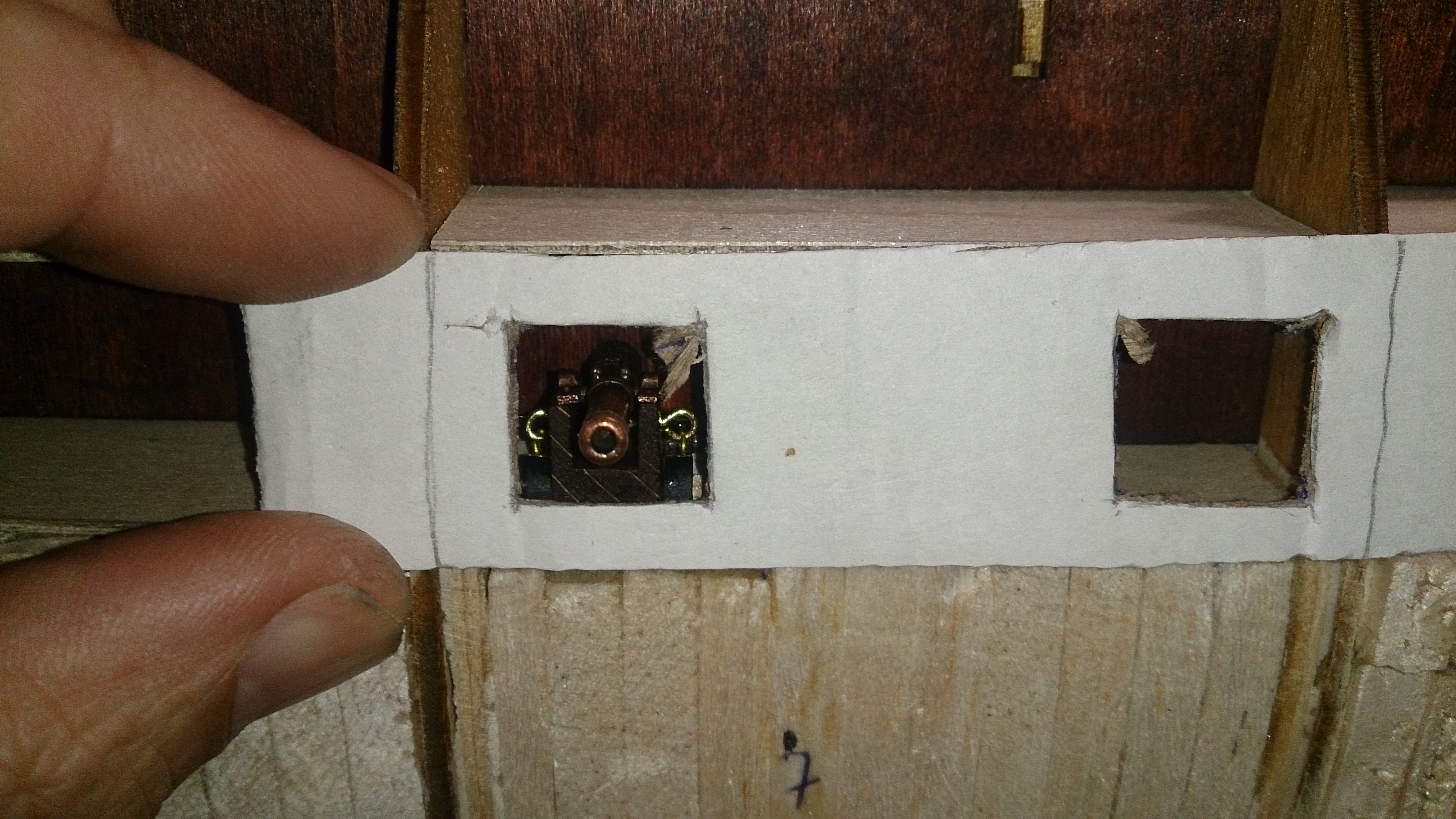

Доброго времени суток! Не подскажите, шаблон для пушечных портов? Расстояния между портами и относительно шпангоутов, это откуда то почерпнуто? Или как вы рассчитывали? Ну и размеры хотелось бы, с привязкой к какой то базовой точке. На всех палубах один шаблон или для каждой свой, я имею ввиду размеры и расстояния. Сколько смотрел не смог найти внятной разметки под порты, ну от чего плясать и какие расстояния брать. Хочется сделать вначале разметку под пушечные порты, в смысле рамки, а потом обшивать черновой/чистовой, что бы не резать сплошную обшивку. Так хочется просто.
С уважением, Андрей.

Аватара пользователя
керва
Сообщения: 1326
Зарегистрирован: 28 дек 2016, 12:54
Благодарил (а): 188 раз
Поблагодарили: 488 раз

Re: Повелитель Морей от dantista

Сообщение керва » 04 июн 2017, 10:18

happimen писал(а): Не подскажите, шаблон для пушечных портов?.

Здравствуйте Андрей! Позвольте я отвечу на ваши вопросы, по мере возможности.
На расположении портов я взял картинку из английского сайта http://forum.model-space.co.uk/default. ... sts&t=6303
А размеры и расположение и та "печка " от которой следует танцевать лучше всего помогут "Насекомые". Но к сожалению у меня глазки слабые, да и "компьютерщик" я, в пользовании компьютером "аховский", попробуйте, возможно у вас получится. Там всеми делами заправляет Дядя Саша из Владивостока ( Ник - Кот ) он дядька хороший, попросите, он поможет...
http://nacekomie.ru/forum/viewtopic.php ... 7&start=20
Удачи Вам и Здоровья!
С уважением Сергей.

Аватара пользователя
happimen
Сообщения: 97
Зарегистрирован: 16 янв 2017, 20:20
Благодарил (а): 28 раз
Поблагодарили: 38 раз

Re: Повелитель Морей от dantista

Сообщение happimen » 04 июн 2017, 10:55

Сергей Николаевич, доброго дня! Dantist, прошу прощения, что в вашей ветке. Я эти ссылки сохранил себе, правда там довольно мудреная разметка, не совсем понятно от чего отталкиваться, шпангоут прорисовывается с двух сторон, по краям, потом середина отмечается и разметка положения порта берётся от середины шпангоута, или от его края? Тогда для чего весь этот мудреж с разметкой середины? Если от середины то вообще странно. В общем запутался маленько и решил просить помощи у Dantista. Help, как говориться...
Последний раз редактировалось happimen 07 июн 2017, 12:54, всего редактировалось 1 раз.
С уважением, Андрей.
