Повелитель морей от Almaz1188
- Almaz1188
- Сообщения: 394
- Зарегистрирован: 15 сен 2017, 10:41
- Откуда: Курганская область
- Благодарил (а): 400 раз
- Поблагодарили: 152 раза
Re: Повелитель морей от Almaz1188
Закончил обшивку надстройки фордека по 40 номеру журнала... Получилось немного кривовато, но ещё обработаю наждачной бумагой, ну и надеюсь, что чистовая обшивка будет!
Квартердек пока не обклеиваю палубными планками, так как хочется сначала получить посылку с планками обшивки корпуса, зашить борта квартердека, примерить его, что бы по краям потом подклеить планки, что бы небыло щелей...
Посылка в пути, через пару дней получу, № 34-37 совсем не радуют, так как там только планки обшивки, но они у меня закончились, поэтому работа немного по обшивке встала...
Квартердек пока не обклеиваю палубными планками, так как хочется сначала получить посылку с планками обшивки корпуса, зашить борта квартердека, примерить его, что бы по краям потом подклеить планки, что бы небыло щелей...
Посылка в пути, через пару дней получу, № 34-37 совсем не радуют, так как там только планки обшивки, но они у меня закончились, поэтому работа немного по обшивке встала...
Сергей...
- Almaz1188
- Сообщения: 394
- Зарегистрирован: 15 сен 2017, 10:41
- Откуда: Курганская область
- Благодарил (а): 400 раз
- Поблагодарили: 152 раза
Re: Повелитель морей от Almaz1188
Что бы небыло щелей между палубами и бортом я делаю следущее:
1) Беру планки обшивки, приклеиваю к торцам палубы (у меня на примере квартердека) и стягиваю до полного высыхания.
1) Беру планки обшивки, приклеиваю к торцам палубы (у меня на примере квартердека) и стягиваю до полного высыхания.
Сергей...
- Almaz1188
- Сообщения: 394
- Зарегистрирован: 15 сен 2017, 10:41
- Откуда: Курганская область
- Благодарил (а): 400 раз
- Поблагодарили: 152 раза
Re: Повелитель морей от Almaz1188
2) После того как клей высохнет, обтачиваю данные планки по толщине палубы и по бокам, постоянно примеряя к месту, что бы небыло зазоров!
Сергей...
- Almaz1188
- Сообщения: 394
- Зарегистрирован: 15 сен 2017, 10:41
- Откуда: Курганская область
- Благодарил (а): 400 раз
- Поблагодарили: 152 раза
Re: Повелитель морей от Almaz1188
3) Укладываю планки палубного настила и твёрдым карандашом делаю имитацию гвоздевания!
Сергей...
- Almaz1188
- Сообщения: 394
- Зарегистрирован: 15 сен 2017, 10:41
- Откуда: Курганская область
- Благодарил (а): 400 раз
- Поблагодарили: 152 раза
Re: Повелитель морей от Almaz1188
На фото видно, что палуба квартердека не доходит до 11 шпангоута, потому что он "ушёл" немного назад...
Поэтому была приклеена с боку к бимсу дополнительная планка...
Образовавшаяся щель будет закрыта ют-степом и планками обшивки ют-степа...
Поэтому была приклеена с боку к бимсу дополнительная планка...
Образовавшаяся щель будет закрыта ют-степом и планками обшивки ют-степа...
Последний раз редактировалось Almaz1188 05 ноя 2017, 21:33, всего редактировалось 2 раза.
Сергей...
- Romantic
- Сообщения: 314
- Зарегистрирован: 20 янв 2017, 20:47
- Благодарил (а): 86 раз
- Поблагодарили: 146 раз
Re: Повелитель морей от Almaz1188
Знатно получается. Вот только имитация карандашом.... от лака не поплывет разводами карандаш?!
С уважением, Роман
"Вы думаете, всё так просто? Да, всё просто. Но совсем не так."
"Вы думаете, всё так просто? Да, всё просто. Но совсем не так."
- Almaz1188
- Сообщения: 394
- Зарегистрирован: 15 сен 2017, 10:41
- Откуда: Курганская область
- Благодарил (а): 400 раз
- Поблагодарили: 152 раза
Re: Повелитель морей от Almaz1188
Все палубы уже покрыты в три небольших слоя матового лака из аэрозольного балончика!
Так сказать три Защитных слоя! Что бы планки не впитывали всякую грязь...
Сергей...
- керва
- Сообщения: 3001
- Зарегистрирован: 28 дек 2016, 12:54
- Благодарил (а): 1007 раз
- Поблагодарили: 1971 раз
Re: Повелитель морей от Almaz1188
Здравствуйте Сергей!
Очень даже скромно и со вкусом получилось...
Мне - нравится! Я думаю, что на светлой, соломенного цвета палубе будут очень даже хорошо выглядеть наши с вами красные пушки!
Так что можно сказать - Вы молодец!
Подгонка формы и размеров палуб при подклеивании планок с торцов палуб оригинальна. Мне кажется легче и проще добавлять планки когда уже палуба прикреплена. Но коль нравится так? Бог с Вами! Не устаю повторять Обязательно проверяйте фальш -мачтой отверстия степсов мачт на палубе. Риск, что при улучшении формы, отверстия могут не сойтись!
К сожалению, должен сказать есть и косяк, но не ваш а разработчиков нашего проекта. Люковые отверстия в палубе обычно судостроители располагали между шпангоутами и соответственно между бимсами, в конструкции корабля. Фото посылаю из интернета. Поэтому получаются что часть досок палубного настила у нас в проекте не закреплена. Как решить эту проблему, я пока не знаю, да и возможно я и ошибаюсь. Свои работы по настилке палубы я притормозил. Читаю, Ищу... Удачи Вам!
- Вложения
-
- p06-6.jpg (147.55 КБ) 17791 просмотр
-
- IMG_0019.JPG (202.02 КБ) 17791 просмотр
-
- 18_01_2.jpg (207.51 КБ) 17791 просмотр
С уважением Сергей.
- Almaz1188
- Сообщения: 394
- Зарегистрирован: 15 сен 2017, 10:41
- Откуда: Курганская область
- Благодарил (а): 400 раз
- Поблагодарили: 152 раза
Re: Повелитель морей от Almaz1188
Добрый день! Спасибо за отзыв!
В действительности мне показалось, что именно так подогнать проще, нежели подтачивать узкую планочку, примерять её в узкой щелке, потом приклеивать... Ну это кому как...
Про этот косяк я знаю... Но всё же раз я делаю по упрощённой схеме, то много деталей я попросту упускаю сознательно из вида... Ведь всё же это первая моя модель... Было сразу решено сделать практически не отходя далеко от журнальной версии, НО максимум аккуратно!керва писал(а): ↑05 ноя 2017, 15:51К сожалению, должен сказать есть и косяк, но не ваш а разработчиков нашего проекта. Люковые отверстия в палубе обычно судостроители располагали между шпангоутами и соответственно между бимсами, в конструкции корабля. Фото посылаю из интернета. Поэтому получаются что часть досок палубного настила у нас в проекте не закреплена...
Сергей...
- керва
- Сообщения: 3001
- Зарегистрирован: 28 дек 2016, 12:54
- Благодарил (а): 1007 раз
- Поблагодарили: 1971 раз
Re: Повелитель морей от Almaz1188
Спасибо Сергей!
Хорошо сказано. Я рад за Вас! А я томлюсь , переживаю.
Очень хорошо сказал мой любимый поэт Андрей Дементьев:
Ни когда не жалейте вдогонку,
Если то, что случилось нельзя изменить.
Как записку из прошлого, грусть свою скомкав,
С этим прошлым порвите непрочную нить.
Ни когда не жалейте о том, что случилось.
Иль о том, что случится не может уже.
Лишь бы озеро вашей души не мутилось
Да надежды, как птицы, парили в душе... Удачи Вам!
С уважением Сергей.
- керва
- Сообщения: 3001
- Зарегистрирован: 28 дек 2016, 12:54
- Благодарил (а): 1007 раз
- Поблагодарили: 1971 раз
Re: Повелитель морей от Almaz1188
- Добавляю фото, которые мне попались в интернете. К моему предпоследнему посту...
- Вложения
-
- 18.jpg (109.9 КБ) 17769 просмотров
-
- 15.jpg (136.42 КБ) 17769 просмотров
С уважением Сергей.
- Almaz1188
- Сообщения: 394
- Зарегистрирован: 15 сен 2017, 10:41
- Откуда: Курганская область
- Благодарил (а): 400 раз
- Поблагодарили: 152 раза
- Almaz1188
- Сообщения: 394
- Зарегистрирован: 15 сен 2017, 10:41
- Откуда: Курганская область
- Благодарил (а): 400 раз
- Поблагодарили: 152 раза
Re: Повелитель морей от Almaz1188

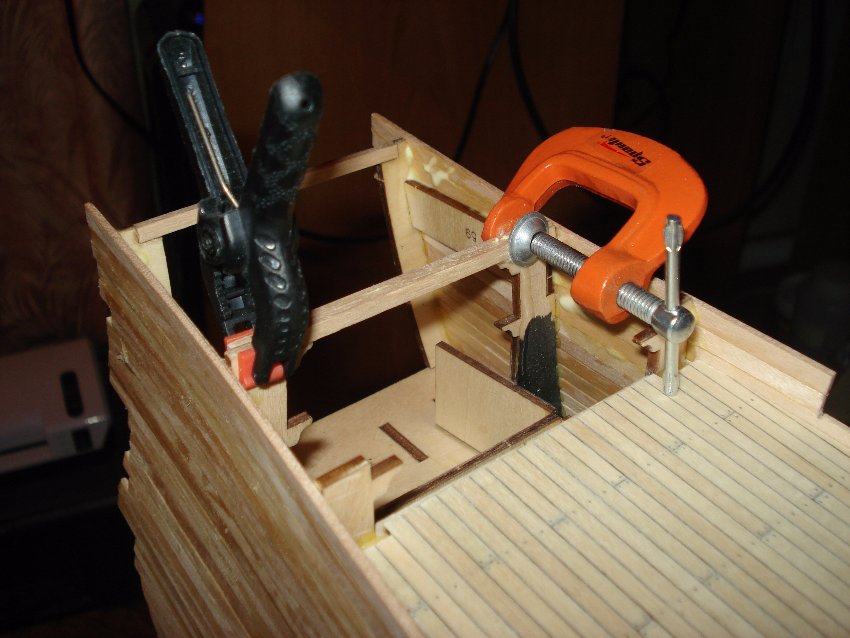

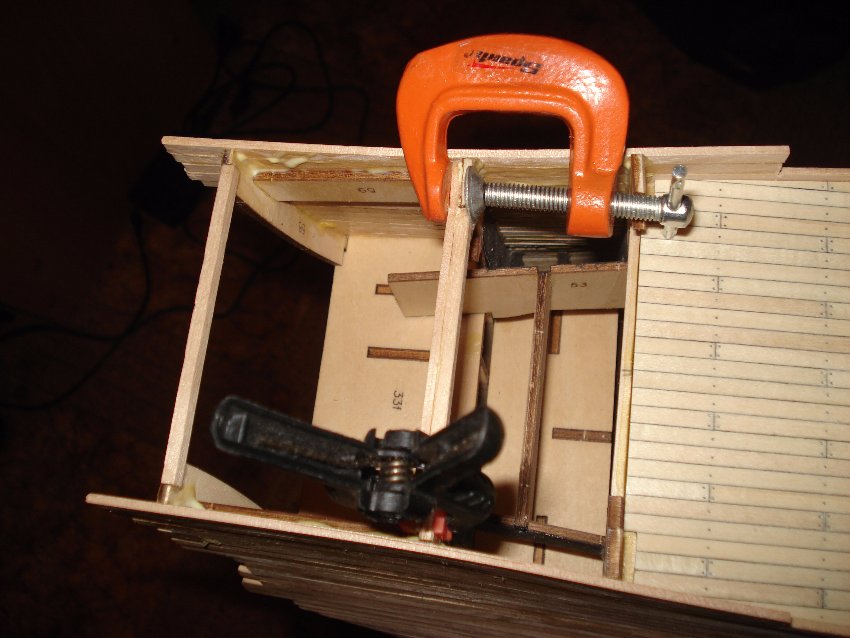

Осталась заготовка для бимсов, её как раз хватило на 11, 12 и 13 шпангоуты!
Бимс на 11 шпангоуте около 72 мм коротковат, видимо шпангоут склен широковато, буквально на 1,5 -2 мм, струбцинами стянуть борта не получилось... оставлю пока его не приклеенным...
Бимс на 12 шпангоуте тоже коротковат, но борта стянуть получилось, для усиления приклеил с одной стороны планку усиления, после того как высохнет и с другой стороны тоже приклею планку...
На 13 шпангоуте бимс 75 мм влез, но пришлось раздвинуть борта, но судя по форме палубы попдека так и должно быть!
Ещё 13 шпангоут относительно 11 и 12 провален вниз, поэтому сверху на бимс 13 шпангоута приклею планку черновой обшивки, что как раз выровняет его в одну плоскость с 11 и 12...
На сегодня всё! И так забежал далеко-далеко вперёд...
Бимс на 11 шпангоуте около 72 мм коротковат, видимо шпангоут склен широковато, буквально на 1,5 -2 мм, струбцинами стянуть борта не получилось... оставлю пока его не приклеенным...
Бимс на 12 шпангоуте тоже коротковат, но борта стянуть получилось, для усиления приклеил с одной стороны планку усиления, после того как высохнет и с другой стороны тоже приклею планку...
На 13 шпангоуте бимс 75 мм влез, но пришлось раздвинуть борта, но судя по форме палубы попдека так и должно быть!
Ещё 13 шпангоут относительно 11 и 12 провален вниз, поэтому сверху на бимс 13 шпангоута приклею планку черновой обшивки, что как раз выровняет его в одну плоскость с 11 и 12...
На сегодня всё! И так забежал далеко-далеко вперёд...
Сергей...
- керва
- Сообщения: 3001
- Зарегистрирован: 28 дек 2016, 12:54
- Благодарил (а): 1007 раз
- Поблагодарили: 1971 раз
Re: Повелитель морей от Almaz1188
Almaz1188 писал(а): ↑05 ноя 2017, 20:33 видимо шпангоут склен широковато, буквально на 1,5 -2 мм, струбцинами стянуть борта не получилось... оставлю пока его не приклеенным...
- Для этих дел хороши резинки разноцветные для денег. Продаются в канцелярском магазине, а ещё резиновые жгуты- лапша это уже из магазина для рыбаков. В этом же магазине хороши крючки рыболовные, часто встречаются даже уже зачерненные, разных размеров Нам конечно много их потребуется когда будем пушки крепить на верхней палубе. Чем головка у крючка меньше - тем обушок на модели получается надежней и изящней! В общем 1 - 2 мм Удачи!
С уважением Сергей.
- Almaz1188
- Сообщения: 394
- Зарегистрирован: 15 сен 2017, 10:41
- Откуда: Курганская область
- Благодарил (а): 400 раз
- Поблагодарили: 152 раза
Re: Повелитель морей от Almaz1188
Усилил бимсы 11, 12 шпангоута, на бимс 13 шпангоута дополнительно наклеил планку...
Всё обточил в одну плоскость... ...
Всё обточил в одну плоскость... ...
Сергей...
- Almaz1188
- Сообщения: 394
- Зарегистрирован: 15 сен 2017, 10:41
- Откуда: Курганская область
- Благодарил (а): 400 раз
- Поблагодарили: 152 раза
Re: Повелитель морей от Almaz1188
Постоянно смотрю корпус на кривизну, так как по фото некоторых моделистов видно, что есть изгиб, винт, неровно приклеенный фордек или попдек и т.д. Начал опять потихоньку делать обшивку корпуса...
Сергей...
- Almaz1188
- Сообщения: 394
- Зарегистрирован: 15 сен 2017, 10:41
- Откуда: Курганская область
- Благодарил (а): 400 раз
- Поблагодарили: 152 раза
Re: Повелитель морей от Almaz1188
Что касаемо портов:
Решил потихоньку размечать пушечные порты... У всех по-разному...
Для себя определился что хочу не совсем по журналу! А точнее сделать одинаковое расстояние между рядами пушечных портов! В первую очередь ориентируяся на первую планку черновой обшивки! На фото расстояние между рядами 6 планок - около 30мм... Только вот получается, что порты верхнего ряда не параллельны палубе, так как у палубы седловатость больше! Как всё-же лучше сделать?
Решил потихоньку размечать пушечные порты... У всех по-разному...
Для себя определился что хочу не совсем по журналу! А точнее сделать одинаковое расстояние между рядами пушечных портов! В первую очередь ориентируяся на первую планку черновой обшивки! На фото расстояние между рядами 6 планок - около 30мм... Только вот получается, что порты верхнего ряда не параллельны палубе, так как у палубы седловатость больше! Как всё-же лучше сделать?
Сергей...
- ivanych
- Сообщения: 527
- Зарегистрирован: 17 фев 2017, 21:57
- Благодарил (а): 363 раза
- Поблагодарили: 81 раз
Re: Повелитель морей от Almaz1188
я без опыта. но прикинув. ... на средней палубе порты разметил\вырезал по пушкам а остальные по журналу. каждый порт размечается индивидуально относительно уровня средних поров. и опять же не обклеиваю рамками так как придется их корректировать потому что как я понял на верхнем ярусе\портов предполагается обвес\украшательства и естественно его нужно будет подгонять между собой и совпадения с вырезанными мною портов я исключаю... как то так мысли вслухAlmaz1188 писал(а): ↑03 фев 2018, 13:41 Что касаемо портов:
Решил потихоньку размечать пушечные порты... У всех по-разному...
Для себя определился что хочу не совсем по журналу! А точнее сделать одинаковое расстояние между рядами пушечных портов! В первую очередь ориентируяся на первую планку черновой обшивки! На фото расстояние между рядами 6 планок - около 30мм... Только вот получается, что порты верхнего ряда не параллельны палубе, так как у палубы седловатость больше! Как всё-же лучше сделать?DSC_3974.JPG
- керва
- Сообщения: 3001
- Зарегистрирован: 28 дек 2016, 12:54
- Благодарил (а): 1007 раз
- Поблагодарили: 1971 раз
Re: Повелитель морей от Almaz1188
Здравствуйте Сергей!
Рад нашей с Вами встрече!
По моему разумению - пушки в воздухе не зависали. Они стояли на палубе! Значит это как раз та печка от которой и нужно танцевать. Я не знаю на какие по размеру вы решились изготавливать порты? Но в любом случае размер пушечного порта позволит скомпенсировать седловатость палубы!
Технологию работы с портами верхней палубы я представляю так . Изготавливаю пушку из наших запасов. Чертой переношу уровень палубы на наружный борт. Изготовляю из твердой бумаги шаблон с вырезанными портами укрепляю временно на наружнем борту модели. Корректирую шаблон приставляя пушку. Станок пушки стоя на палубе, должен быть ниже нижнего среза порта, но ствол орудия не должен лежать на нижнем срезе порта! После корректировки можно будет спокойно вырезать сами порты.
Часто у станка пушки в низу, или другой вариант - под арт. портом на борту, прикрепляли деревянную подушку в которую натыкалась пушка накатываясь и останавливалась после заряжания обслугой. Удачи Вам Сергей и Успеха!
- Вложения
-
- _HMS_PANDORA_380.jpg (193.25 КБ) 16909 просмотров
С уважением Сергей.
- Sniper
- Сообщения: 836
- Зарегистрирован: 20 дек 2016, 23:40
- Откуда: Москва
- Благодарил (а): 232 раза
- Поблагодарили: 836 раз
Re: Повелитель морей от Almaz1188
Именно так и я делал, с шаблоном и пушкой.керва писал(а): ↑03 фев 2018, 18:33 Технологию работы с портами верхней палубы я представляю так . Изготавливаю пушку из наших запасов. Чертой переношу уровень палубы на наружный борт. Изготовляю из твердой бумаги шаблон с вырезанными портами укрепляю временно на наружнем борту модели. Корректирую шаблон приставляя пушку. Станок пушки стоя на палубе, должен быть ниже нижнего среза порта, но ствол орудия не должен лежать на нижнем срезе порта! После корректировки можно будет спокойно вырезать сами порты.
-
- Сообщения: 1388
- Зарегистрирован: 28 сен 2017, 19:33
- Откуда: Джубга
- Благодарил (а): 277 раз
- Поблагодарили: 643 раза
Re: Повелитель морей от Almaz1188
Ну как то, так. Иначе не возможно, но верхний ряд, просчитать, как раз самое простое, просто прочертить палубу по факту. А со средним рядом портов, оставил, бы низ портов линейно, по "первой" планке.(мнение личное).Sniper писал(а): ↑03 фев 2018, 20:29Именно так и я делал, с шаблоном и пушкой.керва писал(а): ↑03 фев 2018, 18:33 Технологию работы с портами верхней палубы я представляю так . Изготавливаю пушку из наших запасов. Чертой переношу уровень палубы на наружный борт. Изготовляю из твердой бумаги шаблон с вырезанными портами укрепляю временно на наружнем борту модели. Корректирую шаблон приставляя пушку. Станок пушки стоя на палубе, должен быть ниже нижнего среза порта, но ствол орудия не должен лежать на нижнем срезе порта! После корректировки можно будет спокойно вырезать сами порты.
Мир, как море, он топит тех, кто не умеет плавать.
- Almaz1188
- Сообщения: 394
- Зарегистрирован: 15 сен 2017, 10:41
- Откуда: Курганская область
- Благодарил (а): 400 раз
- Поблагодарили: 152 раза
Re: Повелитель морей от Almaz1188
Верхний ряд если делать по палубе, а средний по первой планке, то они будут не параллельны... Так как верхняя палуба имеет больший прогиб.... Ну будем думать...
Сергей...
- керва
- Сообщения: 3001
- Зарегистрирован: 28 дек 2016, 12:54
- Благодарил (а): 1007 раз
- Поблагодарили: 1971 раз
Re: Повелитель морей от Almaz1188
-Сереж! Верхнюю палубу с пушками видно и изменить её практически нельзя.
Опер-дек (средняя ), да и гон -дек (нижняя) видны только с наружных бортов. Требование одно, фальш-пушки из нижних портов должны высовываться строго параллельными рядами. Вот по этому я писал ранее, что нужно найти печку от которой мы сможем танцевать. Начинать от верхней, бортовой планки, как предлагает патворк сложно, можно ошибиться. Лично я буду начинать не с "первой" планки, а на этаж ниже с гон-дека! Но у меня другое строение корпуса модели, отличное от вашего... Удачи!
С уважением Сергей.
-
- Сообщения: 1388
- Зарегистрирован: 28 сен 2017, 19:33
- Откуда: Джубга
- Благодарил (а): 277 раз
- Поблагодарили: 643 раза
Re: Повелитель морей от Almaz1188
Они и будут не параллельно.
