PSP писал(а): ↑06 окт 2025, 05:49 ...Брал уже готовую круглую заготовку, в середине фрезеровал восемь граней, потом на токарнике доводил края до нужного диаметра..

Ага... я понял... спасибо.
Ну, то есть лёгких путей Вы не ищите
РЕАСЕ

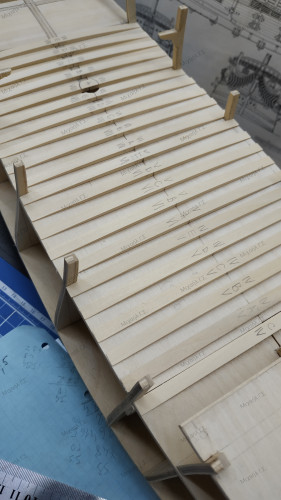

...Кривизна у реек везде разная? А зачем разная? Одна, конечно же) ... ...И если не сложно, метод изготовления... Метод, Сергей Павлович, самый простой... Ширина рейки 6мм, высота 3мм, это и есть нужная мне высота погиби палубы. Замеряешь рейку по месту, где хочешь чтобы она стояла, отрезаешь. Прик...

М-да-а-а... Серьёзный аппарат...
Так Вы на нём вытачивали рей, а потом наклеили восемь реек по кругу?

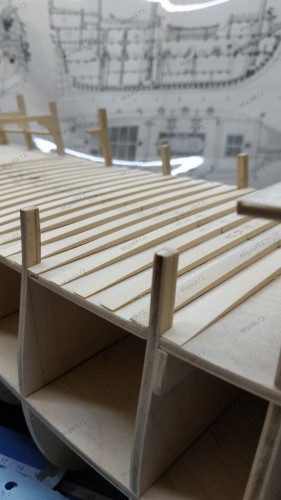

Ну, вот так, примерно, я вижу своё решение по "бимсам"...
... ... ...
Основная задача этих реечек, чтобы палубы в будущем имели погибь.

...Грани при фрезеровки получились не все одинаковые. Хоть и применяю делительную головку... Развейте мои сомнения, Сергей Павлович! Я правильно понял, чтобы получить восьмигранник Вы пользовались фрезером?.. Просто я был уверен, что это на круглую заготовку наклеены рейки, выглядит всё именно так....

PSP писал(а): ↑26 сен 2025, 16:04 Изготовил фока рей...

А Вас не смущают эти огромные щели между рейками? Думаю, если бы рей изначально был сделан из восьмигранной заготовки этого можно было избежать) имхо

...То что мачта попала на шпангоут - это неточность в установки шпангоута ?.. Приветствую, Сергей Павлович! Я уже рассказывал про эту ситуацию) Поскольку изначально я брал все размеры с бумажной модели, это и послужило итогом к случившемуся. Моя ошибка была в том, что я просто скопировал весь конст...

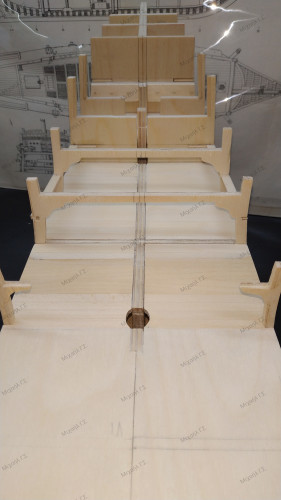

Заполнял перепады на стрингерах липой, придал седловатость палубе. Теперь опердек имеет одну плоскость и приподнят к корме.
... ...
Теперь предстоит сделать что-то типа фальш-бимсов, чтобы придать будующей палубе ещё и погиб.

...С ядрами так получилось, что рассыпал на пол. Собрать все не получилось... Ядрышки можно купить, если что-то потерялось, это не проблема) ...То,что обратили внимание на цвет крышки порта, большое спасибо, я как то на это не обратил внимание. Теперь покрашу в черный цвет... Да, не за что) Но, по-...

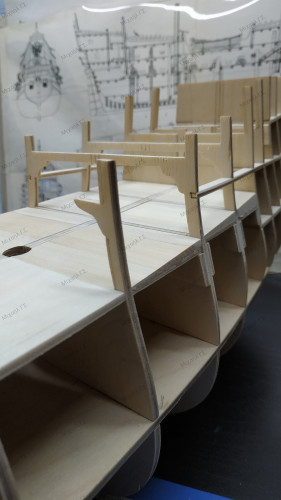

Чуть ранее я рассказывал, про шпангоут, что проходить на уровне с грот-мачтой. Пришлось думать как пропускать её через бимс... Сделал кольцо из фанерки с небольшими вылетами на бимс, посадил на клей и нагели. С большой долей вероятности конструкцию эту на законченной модели видно не будет, но мне бы...

Обратил внимание, что крышка порта не чёрная. Можно узнать почему Вы решили так сделать?

Скажите, пожалуйста, будете ли заполнять эти элементы ядрами? По плану должны же быть, вроде.

Третий этап был пожалуй самый долгий из всей переделки. Пришлось полность переделать два шпангоута, чтобы создать что-то типа галереи под квартердеком. Но и здесь без компромиссов не обошлось, к сожалению... Хотелось, конечно, сделать её до переборки каюты капитана, как у Р.Хоккеля , но осознав, что...

Вторым этапом переделки стал бак. Пришлось опускать стрингеры, поскольку задняя из часть это уже часть палубы опердека. Бикхед стал немного шире, за счёт изменившейся формы палубы бака. И ещё немного придал лёгкий изгиб бикхеду, как на чертежах Р.Хоккеля , до этого он был у меня просто прямой. Сверх...

Закончил изготовление шлюпок... Поздравляю, Сергей Павлович! ... Если позволите, по первой вашей фотографии... на мой скромный взгляд, было бы лучше, если бы все плавсредства были из груши, сапеле выглядит грубовато, всё же. А по второму фото хотел сказать, что никогда раньше не встречал, чтобы кра...

Вот о чём я говорил... Придётся переделывать корму, радикально. А вот эта новая изящная корма мне нравится. Очень характерные изгибы. Роман, спасибо! Всем спасибо, други мои!) ... Рассказываю... Потихоньку выправил корму. А также опустил немного уровень палубы опердека, потому как по моим расчетам ...

Так никто про крепление бугелей на деревянные нагели и не говорит) Речь идёт про шток, который скрепляли железными болтами, а по краям нагели... так у Мондфельда написано. Не хочется поддерживать пустопорожний спор, но не я его затеял... Так я и не спорил)) Может стоит просто внимательно читать?) М...

Ещё более странно, как можно было не обращая внимания, всё же это заметить... Ну Вы сказали я и посмотрел) ... поверить в крепление металлических бугелей деревянными нагелями - не могу... Так никто про крепление бугелей на деревянные нагели и не говорит) Речь идёт про шток, который скрепляли железн...

Половинки штока не должны соприкасаться по всей длине. Только у крайних бугелей. Весь смысл конструкции в том, чтобы брусья штока постоянно сжимали шпор веретена. Просто вставить веретено в отверстие - это не надолго. Монфельд прямо обращает на это внимание. Крайне интересная информация, спасибо! Д...

вам бы на судомодельный форум перенести всю эту красоту... Такое под силу только Анатолию Викторовичу!) Одним постом нас разоблачили 🤣 Слышать такое от Мастера спорта безусловно приятно. Безнадёжно отстал я от жизни... даже не слышал ничего про такие достижения. Ну если правда, то это вполне заслуж...

Скажите, пожалуйста, Роман, а почему ваш выбор пал на книгу г-на Посьета? Ведь она вышла в 1857 году, если мне не изменяет память, а "Двенадцать Апостолов" был спущен на воду 16ю годами раньше, в 1841 году. Думаете ничего там не изменилось?
Спасибо.

По шаблону палубы юта можно видеть насколько размеры по чертежам предложенным Рольфом Хоккелем ( Rolf Hoeckel ) отличаются от модели из бумаги, которую я взял за образец. ... IMG_20250710_093407.jpg IMG_20250710_093348.jpg ... То есть мне теперь надо от миделя одной красивой линией прийти к этой пал...

Вот о чём я говорил... Придётся переделывать корму, радикально.
Сделал шаблоны для наглядности...
С баком тоже не всё просто, но это уже пища для будущих постов и обсуждений.

Продолжим... Такими словами я думал начать этот пост... и в каком-то смысле я действительно продолжаю, но... не без "НО"... такой вот каламбур) Как говаривал гражданин Сенека: "Век живи - век учись, тому как жить..." Но у нас в народе больше известна другой вариант этой мудрости... "век живи - век ...

Sniper писал(а): ↑30 июн 2025, 12:28... Видимо надо этот поручень весь переделать и монтировать в самом конце.

А если будет уже такелаж поставлен, он не будет мешать этим работам?
