Re: Ручной инструмент, станки и приспособления судомоделиста

Сообщение Redaktor » 27 янв 2017, 16:33

AZET писал(а):
Redaktor писал(а):У меня все Прокссон, но далеко не все идеально... Координатные столы у них кака... :twisted:


Да быть не может. У меня естественно поправил бош, доволен.
В чём кака..


Два стола. На фрезере и на сверлильной станине. Оба гуляют вверх/вниз при поперечном перемещении. Никакая регулировка не помогает. Люфт может и незначительный - примерно 0.2 мм, но для меня это много....
Делай что должен и будь что будет!
Тенно хейка банзай!

AZET
Сообщения: 87
Зарегистрирован: 18 янв 2017, 15:15
Благодарил (а): 18 раз
Поблагодарили: 22 раза

Re: Ручной инструмент, станки и приспособления судомоделиста

Сообщение AZET » 27 янв 2017, 16:45

Redaktor писал(а):
AZET писал(а):
Redaktor писал(а):У меня все Прокссон, но далеко не все идеально... Координатные столы у них кака... :twisted:


Да быть не может. У меня естественно поправил бош, доволен.
В чём кака..


Два стола. На фрезере и на сверлильной станине. Оба гуляют вверх/вниз при поперечном перемещении. Никакая регулировка не помогает. Люфт может и незначительный - примерно 0.2 мм, но для меня это много....


я простите с металлом не работаю, эта Китайская штука тоже люфт имеет, мне роднее фрезер. Но от немцев такого не ожидал. У друга "чистый китаец, адаптированный", он паровозами балуется. Не слышал, что бы он жаловался.
Мир как море, он топит тех, кто не умеет плавать.
Евгений.

Аватара пользователя
Redaktor
Сообщения: 350
Зарегистрирован: 18 янв 2017, 22:47
Благодарил (а): 70 раз
Поблагодарили: 100 раз

Re: Ручной инструмент, станки и приспособления судомоделиста

Сообщение Redaktor » 27 янв 2017, 18:40

Боюсь, что истинные арийцы и белокурые бестии давно у станков не стоят... Скорее всего все так же заказывается на стороне...
Делай что должен и будь что будет!
Тенно хейка банзай!

Viperch
Сообщения: 84
Зарегистрирован: 04 янв 2017, 19:13
Благодарил (а): 22 раза
Поблагодарили: 43 раза

Re: Ручной инструмент, станки и приспособления судомоделиста

Сообщение Viperch » 27 янв 2017, 19:00

Да просто в проксоне больше металических частей..вот он якобы и понадежней...но его дебильные БП-достают...нет чтоб просто в розетку)))))))

AZET
Сообщения: 87
Зарегистрирован: 18 янв 2017, 15:15
Благодарил (а): 18 раз
Поблагодарили: 22 раза

Re: Ручной инструмент, станки и приспособления судомоделиста

Сообщение AZET » 27 янв 2017, 22:46

Viperch писал(а):Да просто в проксоне больше металических частей..вот он якобы и понадежней...но его дебильные БП-достают...нет чтоб просто в розетку)))))))


Та к один на всё, приобретай и пользуйся Только этим. Ибо уже потратил.
Мир как море, он топит тех, кто не умеет плавать.
Евгений.

Аватара пользователя
керва
Сообщения: 1605
Зарегистрирован: 28 дек 2016, 12:54
Благодарил (а): 259 раз
Поблагодарили: 625 раз

Re: Ручной инструмент, станки и приспособления судомоделиста

Сообщение керва » 27 янв 2017, 23:54

Taximaksim писал(а):Подскажите что лучше Dremel 4000 или PROXXON FBS 240/E ?

Я тоже отдаю свой голос за PROXXON Хотя во многом зависит как вы будете использовать этот инструмент. Если в быту и гараже то более тяжелый и мощный Дремель. Им можно и трубы отрезать и от ржавчины металл отчистить и инструмент поправить и наточить. Если же с мелкими поделками за столом то лучше Проксон. Если надо с"экономить можно купить китайский , они его называют антипроксон. http://modelshipyard.ru/product/bor-mas ... tiproxxon/ Машинка для моделизма тоже не плохая. Работает от питающего устройства. Мощности для мелочевки вполне хватает. В питающем устройстве есть регулировка оборотов двигателя. Правильно пишет Евгений к любой машинке нужно привыкнуть и если не насиловать, она прослужит у вас долгие годы...
С уважением Сергей.

AZET
Сообщения: 87
Зарегистрирован: 18 янв 2017, 15:15
Благодарил (а): 18 раз
Поблагодарили: 22 раза

Re: Ручной инструмент, станки и приспособления судомоделиста

Сообщение AZET » 28 янв 2017, 12:22

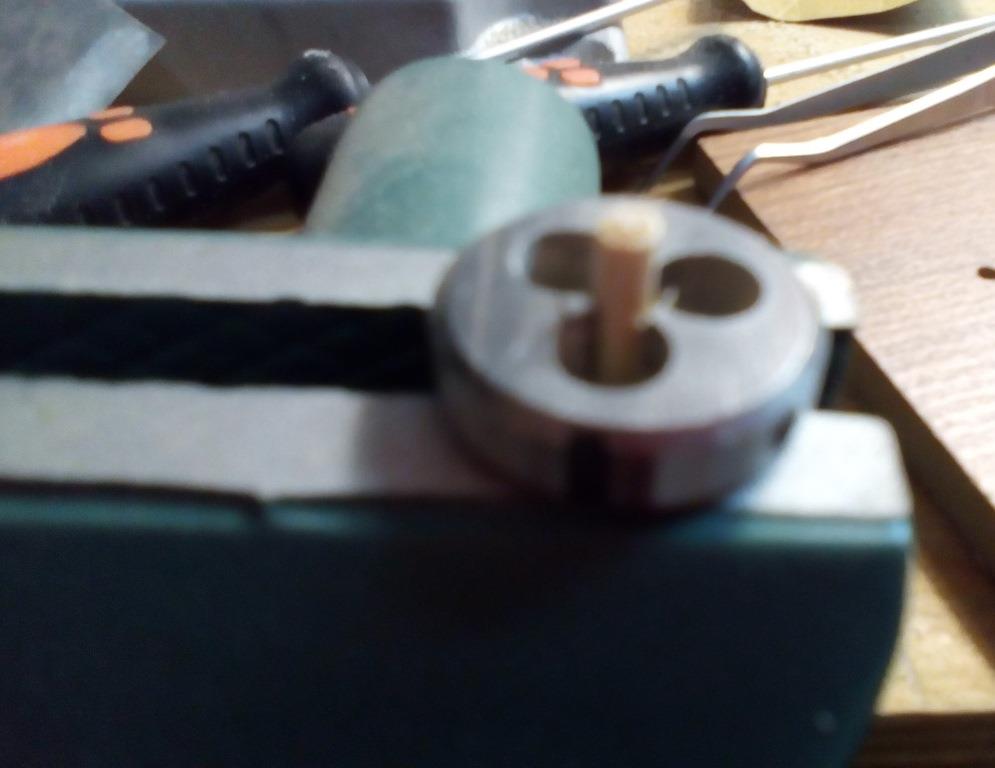

Здесь представил два варианта, как уменьшить диаметр круглой заготовки с помощью плашки для нарезки резьбы. Так же можно из квадратных, треугольных и прочих реек, делать кругляк.
Заготовка, шпажка для шашлыка из бамбука.
Первый вариант, с помощью зажатой в патрон дрели, заготовки. Надо не сильно надавить на плашку, иначе получите заготовку с резьбой(что в свою очередь не плохо для нагелей и шкантов) Один, или два прохода для получения меньшего диаметра. Для больших диаметров, плашку лучше зажать в держатель.
Второй вариант, с помощью молотка и ласкового слова, относящимся к нашим предкам по женской линии. Если вы для уменьшения ДУ. используете несколько плашек, то после каждого прохода заготовку придётся шлифовать, иначе начала получите "волосатку", апотом и вовсе сломать можно.
Как то не получилось достойно преподать, то мелкие плашки потерял, то в телефоне нет макросъёмки (младшие дети на праздники очередной фотоаппарат "съели"). Но что есть, не судите строго, кого оскорбляют невнятные фото, бросьте это грустное занятие, не смотрите.
Вложения
Получилось вот такое, переверните, повторите процедуру, отшлифуйте заготовку.
Мир как море, он топит тех, кто не умеет плавать.
Евгений.

AZET
Сообщения: 87
Зарегистрирован: 18 янв 2017, 15:15
Благодарил (а): 18 раз
Поблагодарили: 22 раза

Re: Ручной инструмент, станки и приспособления судомоделиста

Сообщение AZET » 28 янв 2017, 12:25

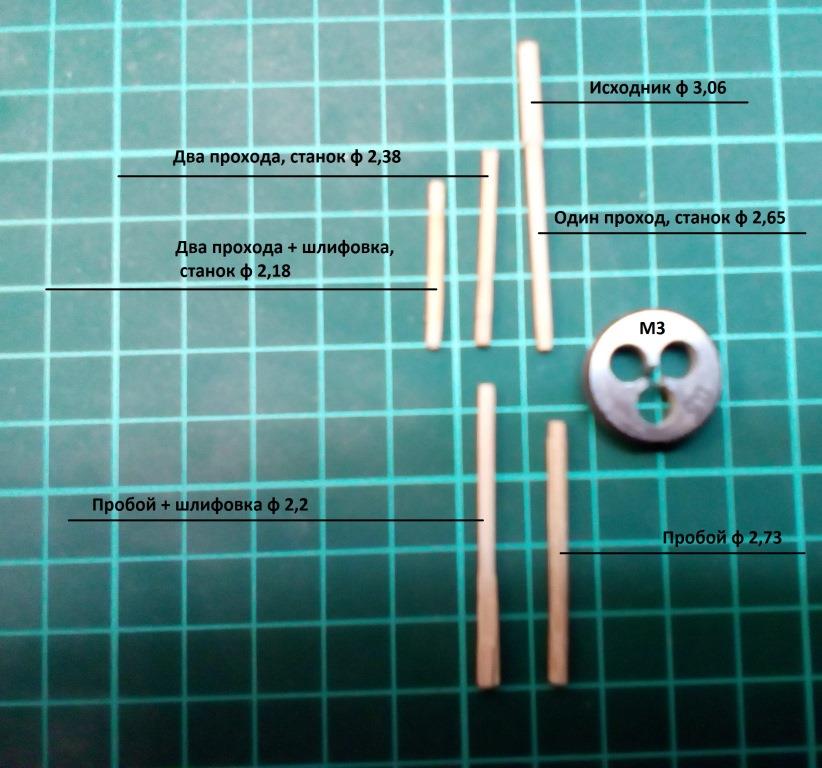

Вот результат. При использовании плашки того же диаметра, что и заготовка, можно легко снять до 1мм.
Вложения
Мир как море, он топит тех, кто не умеет плавать.
Евгений.

Аватара пользователя
керва
Сообщения: 1605
Зарегистрирован: 28 дек 2016, 12:54
Благодарил (а): 259 раз
Поблагодарили: 625 раз

Re: Ручной инструмент, станки и приспособления судомоделиста

Сообщение керва » 28 янв 2017, 16:31

AZET писал(а):Вот результат. При использовании плашки того же диаметра, что и заготовка, можно легко снять до 1мм.

Здравствуйте Евгений! При строительстве нашего корабля потребуется уйма разного диаметра нагелей и просто круглых палочек. Большое вам спасибо за технологию их изготовления!
С уважением Сергей.

Аватара пользователя
керва
Сообщения: 1605
Зарегистрирован: 28 дек 2016, 12:54
Благодарил (а): 259 раз
Поблагодарили: 625 раз

Re: Ручной инструмент, станки и приспособления судомоделиста

Сообщение керва » 28 янв 2017, 16:44

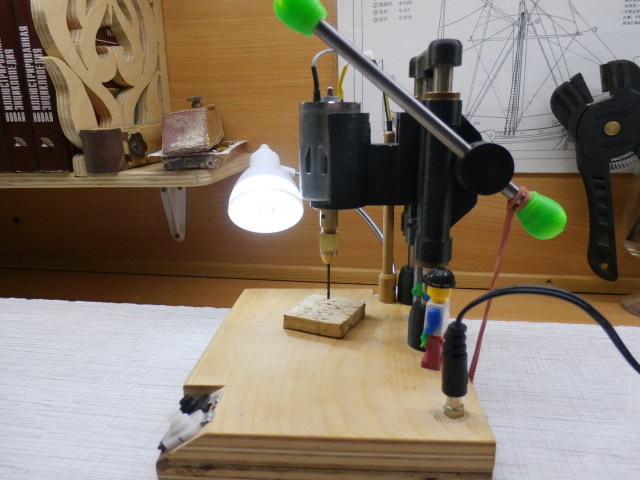

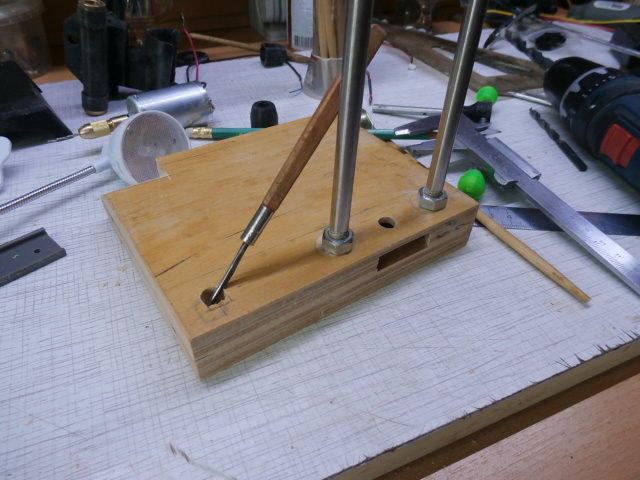

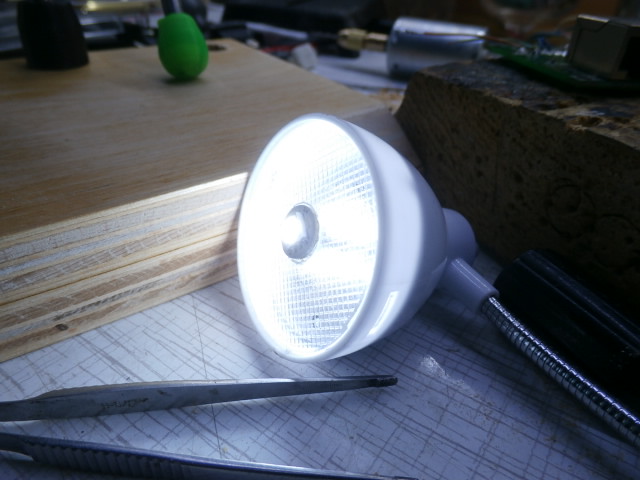

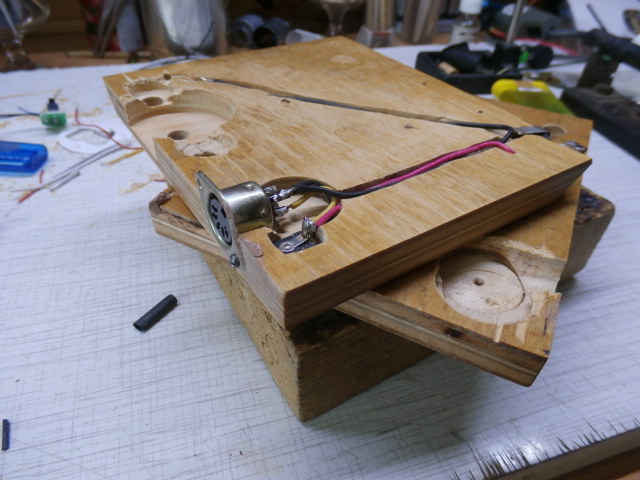

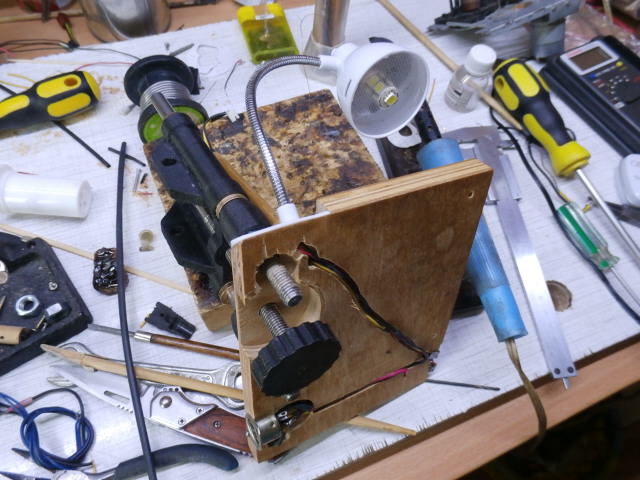

У меня сегодня не большой праздник. Наконец то я сегодня дособирал микросверлильную стойку! Разобрал я её 20 января. Все эти восемь дней я её подгонял под свой нрав. И наконец она собрана. Выкладываю фото на ваш суд...
Вложения
С уважением Сергей.

Аватара пользователя
керва
Сообщения: 1605
Зарегистрирован: 28 дек 2016, 12:54
Благодарил (а): 259 раз
Поблагодарили: 625 раз

Re: Ручной инструмент, станки и приспособления судомоделиста

Сообщение керва » 28 янв 2017, 16:47

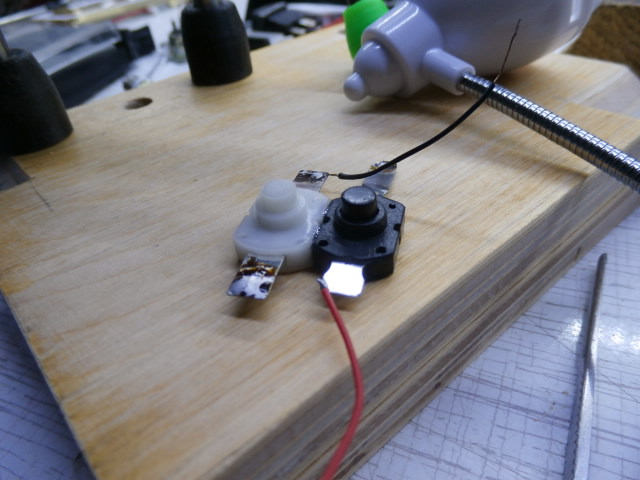

Еще фото...
Вложения
С уважением Сергей.

Аватара пользователя
керва
Сообщения: 1605
Зарегистрирован: 28 дек 2016, 12:54
Благодарил (а): 259 раз
Поблагодарили: 625 раз

Re: Ручной инструмент, станки и приспособления судомоделиста

Сообщение керва » 28 янв 2017, 16:50

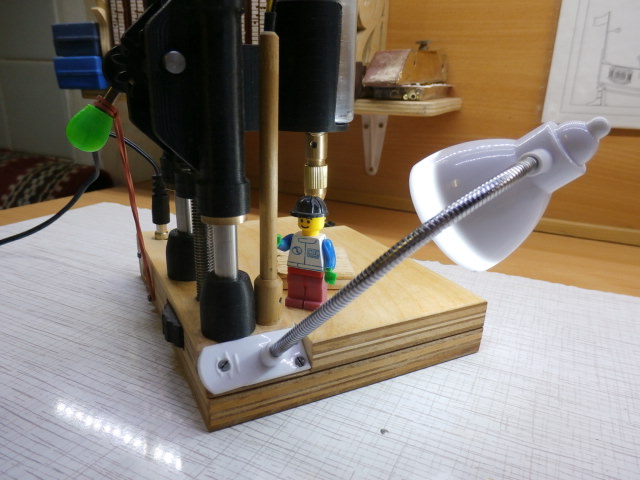

Еще фото...
Вложения
С уважением Сергей.

Аватара пользователя
керва
Сообщения: 1605
Зарегистрирован: 28 дек 2016, 12:54
Благодарил (а): 259 раз
Поблагодарили: 625 раз

Re: Ручной инструмент, станки и приспособления судомоделиста

Сообщение керва » 28 янв 2017, 16:54

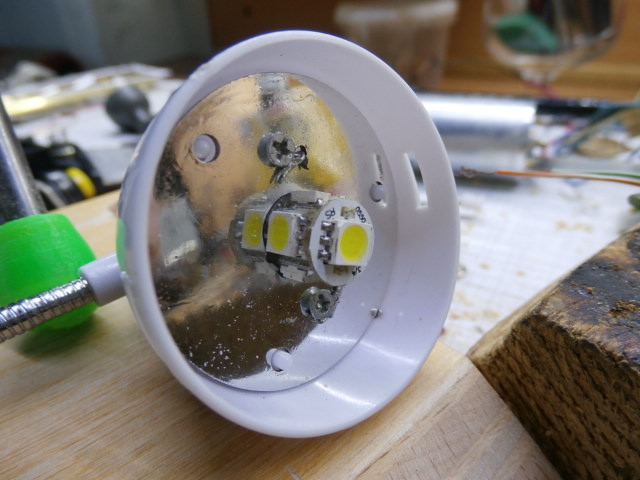

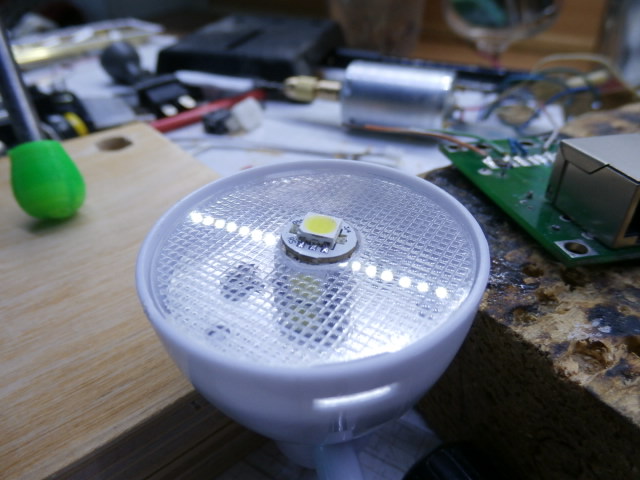

Еще фото...
Вложения
С уважением Сергей.

AZET
Сообщения: 87
Зарегистрирован: 18 янв 2017, 15:15
Благодарил (а): 18 раз
Поблагодарили: 22 раза

Re: Ручной инструмент, станки и приспособления судомоделиста

Сообщение AZET » 28 янв 2017, 17:15

Сергей, а проушины для крепления тисков, будут?
Мир как море, он топит тех, кто не умеет плавать.
Евгений.

Аватара пользователя
керва
Сообщения: 1605
Зарегистрирован: 28 дек 2016, 12:54
Благодарил (а): 259 раз
Поблагодарили: 625 раз

Re: Ручной инструмент, станки и приспособления судомоделиста

Сообщение керва » 28 янв 2017, 17:24

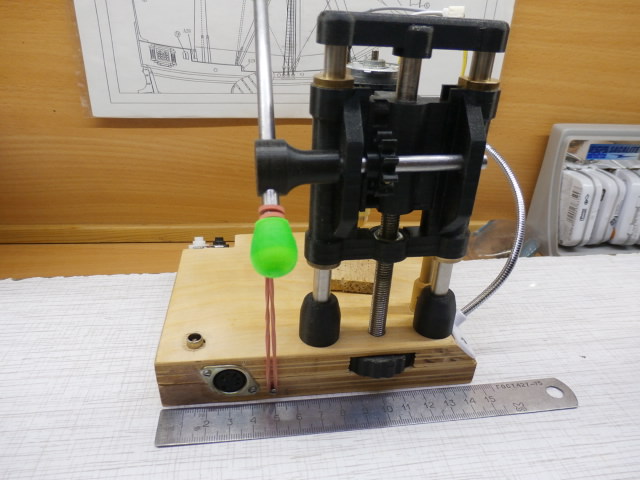

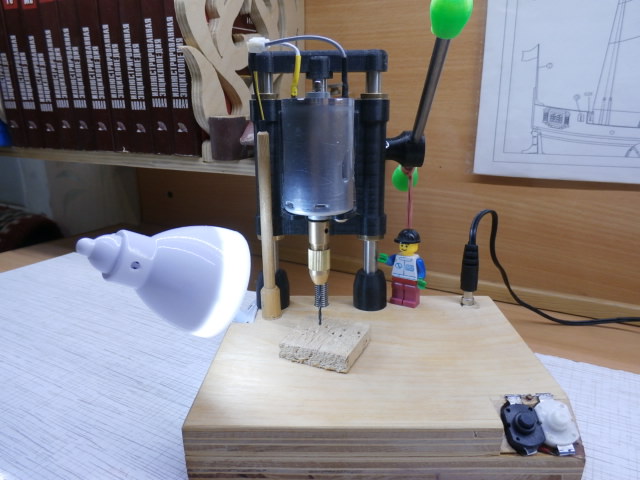

Ну и заключительные фото...

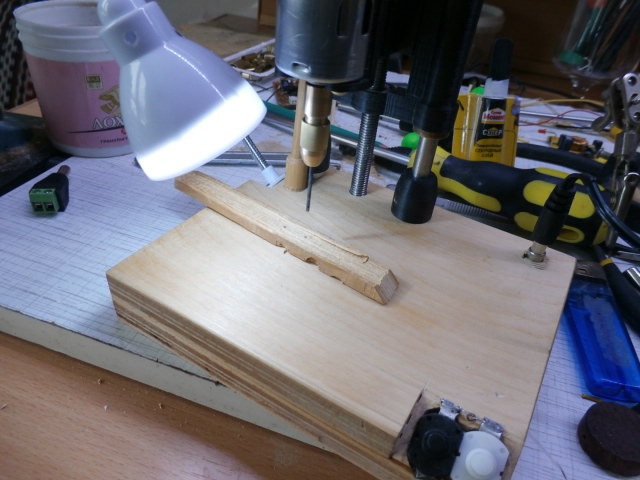

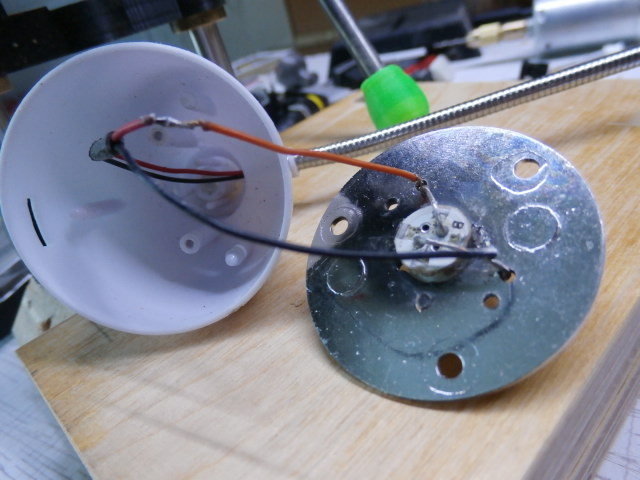

Я заменил предметный пластиковый столик на в два раза большим по площади изготовленным из толстой фанеры. Это добавило устойчивости стойке. Заготовки для сверления лежат ровно без скольжения.
Я как и писал ранее заменил эл.двигатель на в полтора раза большим и мощным двигателем на 12 вольт. Сейчас у меня древесину стойка сверлит 2,5 мм сверлом. Со старым двигателем стойка сверлила 0,7мм сверлом Если заменить сверло на 1мм электродвигатель просто останавливался. Установил светодиодную подсветку и для удобства работы на стойке добавил два выключателя, включая подсветку и электродвигатель. Конструкционно ручка сверления была без возврата. Временно , пока не найду подходящую пружину я установил резиновый жгут. В конце я должен сказать. Я возясь со стойкой и подгоняя её под себя, получил массу удовольствия. Конечно это не полноценный сверлильный станок и её возможности не большие. Но я же и не собираюсь на ней табуретки делать! Она займет свою нишу в работе над будущей моделью. Это ей моей будущей модели, такой симпатичный подарок! Удачи Всем и Здоровья!
Вложения
С уважением Сергей.

sersir
Сообщения: 191
Зарегистрирован: 19 дек 2016, 19:35
Благодарил (а): 14 раз
Поблагодарили: 59 раз

Re: Ручной инструмент, станки и приспособления судомоделиста

Сообщение sersir » 28 янв 2017, 18:27

Сергей Николаевич молодец.... один вопрос- для чего гнездо с боку ....и может для сети штекер тоже на боковую часть перевести так меньше излома провода да и площадка не занята...С уважением Сергей.

sersir
Сообщения: 191
Зарегистрирован: 19 дек 2016, 19:35
Благодарил (а): 14 раз
Поблагодарили: 59 раз

Re: Ручной инструмент, станки и приспособления судомоделиста

Сообщение sersir » 28 янв 2017, 18:41

всё таки великая вещь ....резинка ,хомутик, скрутка и скотч :D , а на ручку под пружину надо петельку или крючок...

Аватара пользователя
InTempo
Сообщения: 131
Зарегистрирован: 16 янв 2017, 21:53
Откуда: СПб
Благодарил (а): 38 раз
Поблагодарили: 27 раз

Re: Ручной инструмент, станки и приспособления судомоделиста

Сообщение InTempo » 28 янв 2017, 20:07

Уважаемые коллеги!
Позвольте поделиться с вами своими впечатлениями от "Начального набора для судомоделиста №0 (4 предмета)" фирмы Artisania Latina, которая известна всем нам прежде всего как изготовитель собираемого нами патворка "Повелитель Морей".
Наборчик самый простой. В него входит:
1. Клей ПВА (неизвестного мне качества);
2. Нож с цанговым зажимом;
3. Пинцет;
4. Шкурник.

Вот собственно из-за шкурника я и купил этот набор.
Поправьте меня, если я окажусь не прав, но по моим ощущениям это очень "сырая" штука. Потому что в отличии от шкурника, который здесь демонстрировал Сергей Николаевич, наждачная бумага в нём фиксируется только клинышком, который каждый раз так и наровит вылететь и потеряться. При работе приходиться всё время придерживать его пальцами, а это ну совсем не удобно.
Думаю мой рассказ будет интересен так же тем, кто оформил подписку и с третьей посылкой должен будет получит набор инструментов, в который вышеописанный шкурник тоже входит.
Вопрос не в том, что нельзя ничего сделать, придумать как там этот клинышек зафиксировать, чтобы он не улетал! А в том, почему нам снова втюхивают товар, за который заплатив деньги мы должны ещё вносить свой креатив? Хотя вопрос, соглашусь, реторический)
Мой вердикт такой, что оно тех денег не стоит!
Всем счастья.

Аватара пользователя
happimen
Сообщения: 97
Зарегистрирован: 16 янв 2017, 20:20
Благодарил (а): 28 раз
Поблагодарили: 38 раз

Re: Ручной инструмент, станки и приспособления судомоделиста

Сообщение happimen » 28 янв 2017, 21:09

[quote="керва"]Ну и заключительные фото...
Сергей Николаевич, мои поздравления! С финалом! Я пока ещё в ожидании сего чуда. Учту Ваши наработки. Двигатель, если не секрет от чего приспособили? Не от шуруповерта случайно? Они по току много едят, но мощные, зараза. У Вас какой вариант?
С уважением, Андрей.

Аватара пользователя
керва
Сообщения: 1605
Зарегистрирован: 28 дек 2016, 12:54
Благодарил (а): 259 раз
Поблагодарили: 625 раз

Re: Ручной инструмент, станки и приспособления судомоделиста

Сообщение керва » 28 янв 2017, 21:31

AZET писал(а):Сергей, а проушины для крепления тисков, будут?

Евгений. Нет пока подыскиваю пластинку дубового шпона, подкладывать под сверло. Полочку, чтоб в любой момент снять при нужде и поставить назад на полочку не вставая из за стола. Поживем, подружимся возможно тогда начнем по думывать о тисочках. Сейчас я стойку представляю только мелким дыркоделователем на тонких планках и реечках. Но главная ценность: перпендикулярность заложенная в конструкции стойки! Её Ахилесовая пята - прямое соединение ротора со сверлом! Ей бы двигатель с планетарным механизмом! Как у шуруповерта! Но все это усложнит и утяжелит конструкцию.
С уважением Сергей.

Аватара пользователя
керва
Сообщения: 1605
Зарегистрирован: 28 дек 2016, 12:54
Благодарил (а): 259 раз
Поблагодарили: 625 раз

Re: Ручной инструмент, станки и приспособления судомоделиста

Сообщение керва » 28 янв 2017, 21:59

sersir писал(а):.
sersir писал(а):.

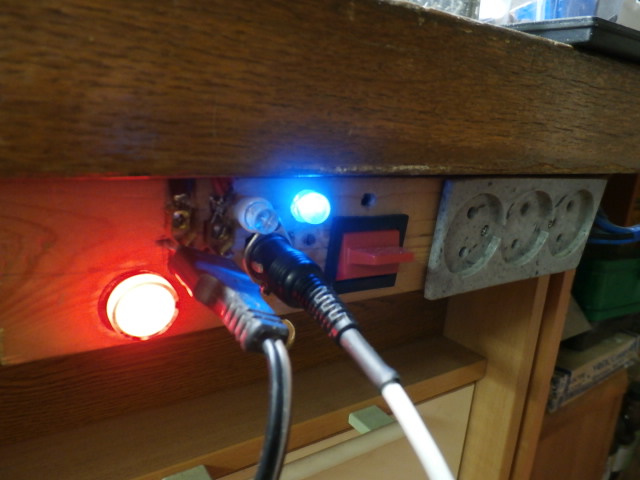

Спасибо Сергей! Я оборудывая свою комнату, в те стародавние времена, когда доллар был дешевым,дешовым - купил, проксоновское питающее устройство. Установил его на полочке, а проводку протянул в удобные мне места, где я и рукодельничаю. Там у стола - верстака, я подвесил самодельную переносную розетку ( вернее три!) С разными прибамбасами. Вот по этому мне и пришлось на новой стойке делать два входа . Один от питающего штатного адаптора, а второй от проксоновской розетки. И потом у меня задумка имеется и виды еще на станки -мелюзгу. Но это пока только виды...
Вложения
С уважением Сергей.

Аватара пользователя
керва
Сообщения: 1605
Зарегистрирован: 28 дек 2016, 12:54
Благодарил (а): 259 раз
Поблагодарили: 625 раз

Re: Ручной инструмент, станки и приспособления судомоделиста

Сообщение керва » 28 янв 2017, 22:47

InTempo писал(а):Мой вердикт такой, что оно тех денег не стоит!


Михаил. Инструмент от Artesanta Latina далеко не лучший. О клее я ни чего не скажу. Пинцет? Пинцет не годный! Изготовлен из мягкого металла , деформируется прямо в руке. Но щкурник? Шкурник он не испорчен, имеет прямые и перпендикулярные грани. нужно только не много приложить руки. Я для этого писал в своём посте, как шкурник довести "до ума". Посвятите ему вечер и он отработает все ваши усилия какие вы приложили ему.

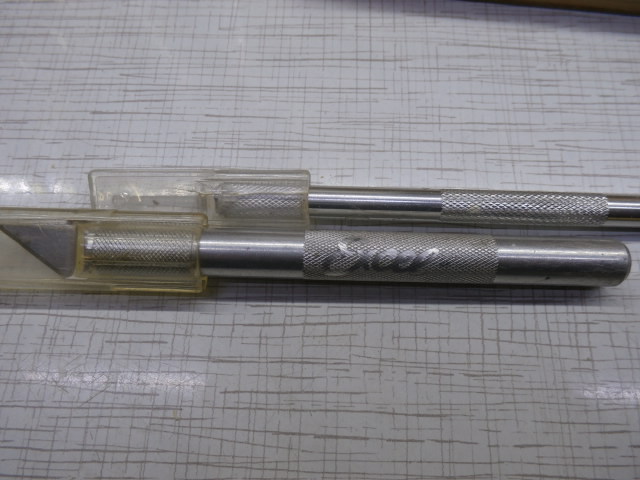

Цанговый нож. Нож к стати приличного качества и ни чем не отличается от фирменного американского "Excel",разве что без надписи на боку, что нельзя сказать о качестве сменных лезвий.
Вложения
С уважением Сергей.

Аватара пользователя
керва
Сообщения: 1605
Зарегистрирован: 28 дек 2016, 12:54
Благодарил (а): 259 раз
Поблагодарили: 625 раз

Re: Ручной инструмент, станки и приспособления судомоделиста

Сообщение керва » 28 янв 2017, 23:05

happimen писал(а): мои поздравления! С финалом!

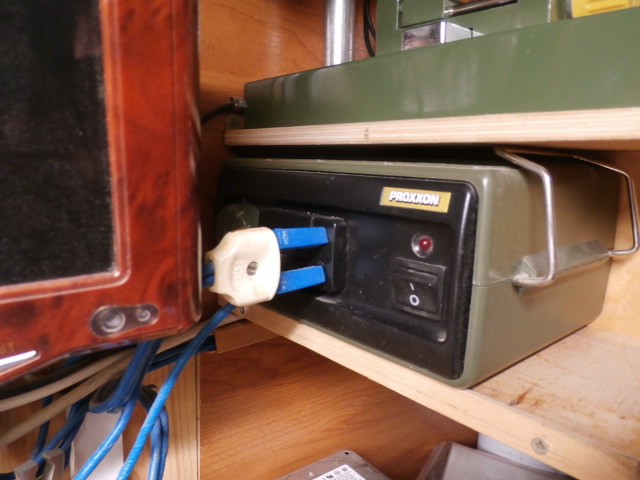

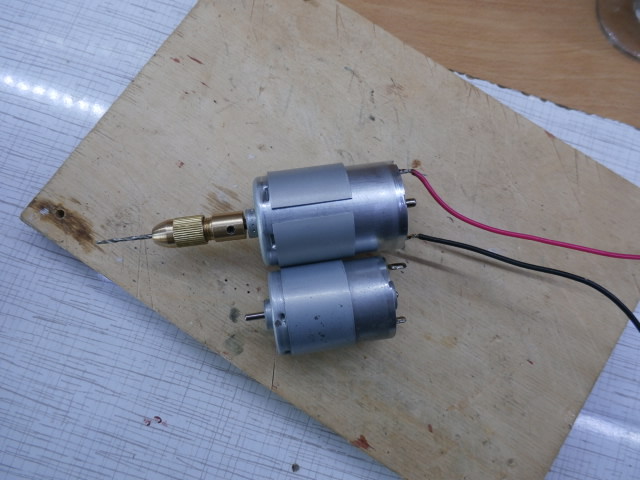

Андрей. Спасибо за поздравление. Двигатель заменил на больший раза в полтора и чувствуется помощнее. Если нужен шильдик, напишите, я вышлю. Двигатель китайский на 12 вольт. В гнездо сверлильной стойки влез с трудом, пришлось надфилями и бормашинкой подгонять гнездо по месту. Нет, шуруповерт хотелось бы, но нет. Двигатель от старенького принтера еще первых выпусков. Если не поздно Достаньте двигатель Договоритесь с мастером передав ему размеры. Сергей изготовит вам гнездо под ваш двигатель. Это будет оптимальный вариант. Двигатель, я думаю чем больше тем лучше. У большого двигателя масса ротора большая, а значит силы инерции больше, сверлить ему легче...Но возможно я ошибаюсь
Вложения
С уважением Сергей.

Аватара пользователя
Redaktor
Сообщения: 350
Зарегистрирован: 18 янв 2017, 22:47
Благодарил (а): 70 раз
Поблагодарили: 100 раз

Re: Ручной инструмент, станки и приспособления судомоделиста

Сообщение Redaktor » 28 янв 2017, 23:13

Ребята.... Ну какой шкурник?????? Взяли пластинку оргстекла или брусок деревянный, приклеили к нему наждачку - вот и все!!!!!!!!!!
Делай что должен и будь что будет!
Тенно хейка банзай!

Аватара пользователя
InTempo
Сообщения: 131
Зарегистрирован: 16 янв 2017, 21:53
Откуда: СПб
Благодарил (а): 38 раз
Поблагодарили: 27 раз

Re: Ручной инструмент, станки и приспособления судомоделиста

Сообщение InTempo » 29 янв 2017, 01:01

керва писал(а):Инструмент от Artesanta Latina далеко не лучший.


Это ещё мягко сказано, Сергей Николаевич!) Всё что Вы сказали, полностью с Вами согласен. Просто я думаю многие, кто раньше не собирал модели и оформляли подписку рассчитывают более менее нормальный инструмент получить, а качество у оного то ещё!
И раз уж наборы инструментов от Artesania Latina такие кандовые, то остаётся только надеяться, что с сами "Повелителем" нам повезёт больше)
Всем счастья.
