Повелитель морей от raiden

[Raiden]

Всем привет
Шлюпка пока обработана маслом,сохнет... на консервации так сказать.но скорей всего на корабль пойдёт 8 весельная шлюпка от фальконета,которая с узором по борту,понравилась она мне

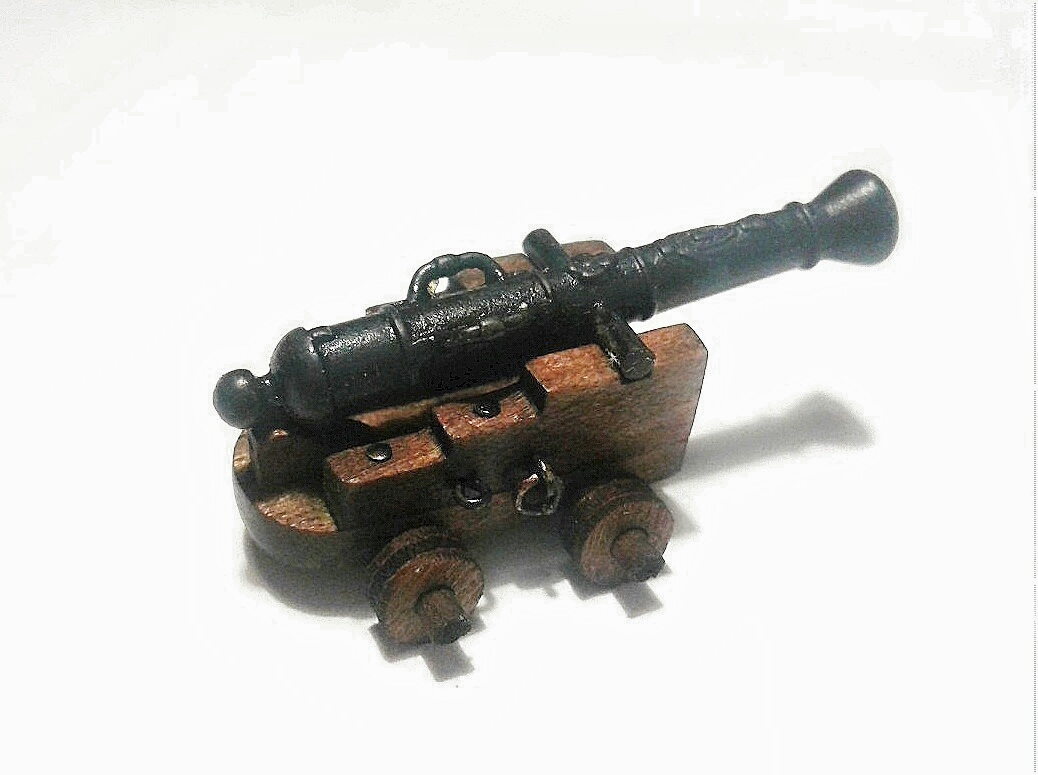

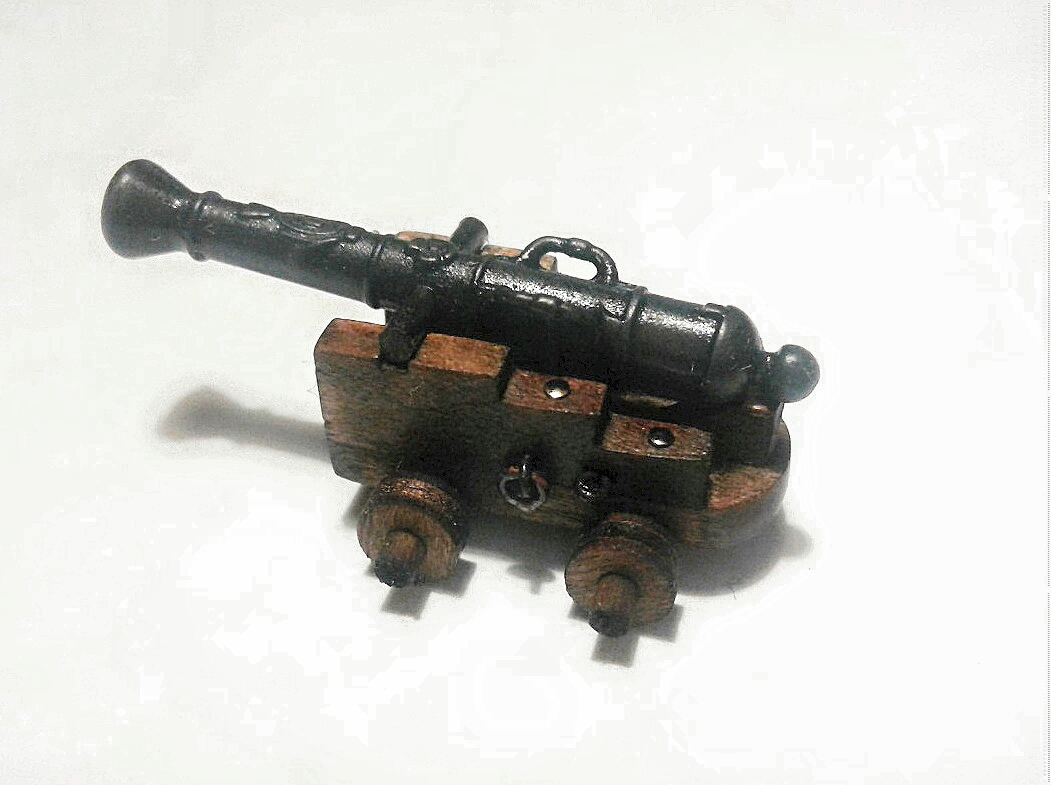

Ну а пока вернёмся к нашим баранам, то есть пушкам... есть у меня два опытных образца-один красный английский лафет,но он ближе к 18 веку,и есть тёмный лафет,который сделал по фоткам лафета с "Лондона",который затонул в 1656 году.то есть он нам ближе по времени
Вот и думаю,какой пустить в серию-красивый,но неправильный или гадкий,но более-менее правильный, на мой взгляд конечно...может вы поможете определиться,буду премного благодарен

[Sniper]

Нелегкий выбор, оба варианта удачные на мой взгляд. Себе на борт поставил бы второй - хорош! Если красный цвет далее будет поддержан другими элементами - ставьте первый.

[Владислав]

Всем привет
Вот и думаю,какой пустить в серию-красивый,но неправильный или гадкий,но более-менее правильный, на мой взгляд конечно...может вы поможете определиться,буду премного благодарен

Лишний раз убеждаюсь. Чем больше ассортимент, тем труднее выбор. Оба варианта хороши.

[Raiden]

Первый можно сделать и не красным,это так для примера
Фальшборт скорее всего будет орех,палуба груша

[Raiden]

Для тех,кто начал собирать корму-имейте в виду,что на плашке один из контртимберсов 33с неправильный,он короче чем надо.вместо него надо ставить контртимберс,который идёт отдельно,уже вырезанный

[Raiden]

всем привет
отчитываюсь о проделанной работе... каркас собирал на простейшем стапеле,практически на коленке,но ничего не увело,винтов нет,стрингеры свою роль выполняют полностью.затем собранную конструкцию не долго думая заморил под орех,чтобы потом через порты фанеры не видно было,да и защита дерева какая-то будет
стрингеры верхней палубы пока не ставлю,так как в планах верхнюю и среднюю палубы делать в полном объеме отдельными досками на бимсах,стрингеры средней палубы после обшивки корпуса начерно будут вырезаться .корма тоже будет полностью переделываться

заполнил шпации носа и кормы,корма будет скругленная-придется попотеть

середину обшивать не стал,только киль укрепил линейкой для опоры шпунтового пояса
в принципе все готово для черной обшивки... обшивать буду с геолиниями,разбивкой на пояса,заужениями процесс долгий,но для меня интересный,потом начисто обшивать будет намного проще

[Shturman]

Если обшивка будет двойной - нет смысла на черновой заморачиваться с заужением. Только потеря времени в пустую. Лучше его потом потратить на чистовую по полной - с заужениями, потеряями, замками и т.д.

[Raiden]

Обшивка двойная,заморачиваться буду на обоих
Мне торопиться некуда

[керва]

всем привет
отчитываюсь о проделанной работе... каркас собирал на простейшем стапеле,практически на коленке,но ничего не увело,винтов нет,стрингеры свою роль выполняют полностью.затем собранную конструкцию не долго думая заморил под орех,чтобы потом через порты фанеры не видно было,да и защита дерева какая-то будет
стрингеры верхней палубы пока не ставлю,так как в планах верхнюю и среднюю палубы делать в полном объеме отдельными досками на бимсах,стрингеры средней палубы после обшивки корпуса начерно будут вырезаться .корма тоже будет полностью переделываться

заполнил шпации носа и кормы,корма будет скругленная-придется попотеть

середину обшивать не стал,только киль укрепил линейкой для опоры шпунтового пояса
в принципе все готово для черной обшивки... обшивать буду с геолиниями,разбивкой на пояса,заужениями процесс долгий,но для меня интересный,потом начисто обшивать будет намного проще

[керва]

Здравствуйте Сергей! Очень интересно и замечательно. Для меня очень интересно , особенно о геолиниях, поясах и т.д. Пожалуйста много фотографируйте, пишите, не бойтесь ошибки, мы люди свои, нам интересно, мы Вас поймем! Но к сожалению я накопал три замечания. Возможно это пустяки, но это вам решать.
Первое: Вы забыли о пиллерсах №56 из журнала №15.
Второе: Я бы на вашем месте перед началом черновой обшивки выполнил задание журнала №17. Это бы добавило жесткости конструкции набора корпуса модели. (Обшивка носовой и кормовой переборок.)
Ну и третье: Обратите внимание на кормовую переборку ( кормовой подзор ). Если вы околотите рейками, как советует журнал 17. то только за тем можно будет выводить ( стачивать ) округлость кормы в пенопласте. Выводя округлость на плоскую переборку подзора. И последнее Я бы посоветовал бы все же добавить пеноблоки в миделе модели. Они вам не помешают, но работать с ними и моделью будет удобней, чем без них. Если будете делать освещение, сейчас самое время продумать о проводке, фонарях и т.д. Удачи Вам и успеха!

[Raiden]

Сергей Николаевич, спасибо за замечания
Про пиллерсы и подзор не забыл-сначала его обшиваю, ставлю фальшпалубу на носу,потом обшивка...
Носовая переборка-есть вопросы: в ней должна быть дверь,круглые пушечные порты,это потом по месту вырезать? Пока не буду ставить...
Про обшивку попробую поподробнее,глядишь кому пригодиться
Заполнение шпации-это не пеноблок,к нему рейку нормально не приклеить,это бальза
Подсветки палуб не будет,только корма,фонарь и ходовые

[керва]

Носовая переборка-есть вопросы: в ней должна быть дверь,круглые пушечные порты,это потом по месту вырезать?

Нечаянно натолкнулся в Интернете: - В чем отличие умных от мудрых?
- Умные знают как из плохой ситуации выйти, а мудрые знают как в неё не попасть!

У меня в закромах две "морды" Соверена. Кстати передняя переборка между носом и гальюном корабля называется БИКГЕД. Мне больше всего нравится она - у DORIS - женщина - моделист со своей бумажной моделью. У нас не совсем удачно придуман бикгед. Прослойка воздуха под реечной переборкой не совсем то! Я наверное подложу что то. рейки, бальзу. Ну а так вы правы - вначале переборка и покраска , а уж затем фигурки, мишура разная, порты...

[Raiden]

Меня больше смущает как на установленном пустотелом бикгеде монтировать утопленную внутрь дверь.это по идее надо сейчас делать...
Вот по этой ссылке есть ещё некоторые интересные решения по палубному ограждению, англичанин строит
http://www.shipsofscale.com/sosforums/viewtopic.php?t=520
В подзоре будут пушечные порты,их нужно сразу наметить,чтобы потом в контртимберсы не попасть и подумать над креплением пушек

[керва]

Меня больше смущает как на установленном пустотелом бикгеде монтировать утопленную внутрь дверь.это по идее надо сейчас делать...

Здравствуйте Сергей. Ссылка потрясающая. Огромное спасибо! Англичанин сам расшифровывает свои задумки. Не зная языка все равно можно понять.Понравились леера. Как доходчиво показал , поэтапно установку стоек лееров! А гвоздевание бортов и днища! Каков молодец! Понравился и бикгек и конечно кормовое окончание, да и сам корпус. С бикгедом, я думаю нужно делать как и показывает моделист. Во втором шпангоуте патворка вырезать дыру и вести строительство корпуса дальше. А после того когда патворк пришлет мишуру для носа, можно уже сооружать бикгед. Возводя на отдельной панели бикгеда и дверь и порты и всех дев с колоннами, согласно присланным деталям. Ну а потом не составит большого труда установить переборку на место. Еще раз спасибо!

[Sniper]

Меня больше смущает как на установленном пустотелом бикгеде монтировать утопленную внутрь дверь.

А есть прям уверенность, что дверь была именно утопленная внутрь? Если Вы конечно не делаете реплику модели Doris.

[Raiden]

Согласен,уверенности нет... по журналу дверь вообще без косяка,что не есть гуд,а у Сеппингса бикгед вообще другой
Я все таки склоняюсь к той двери,что у Дорис

[керва]

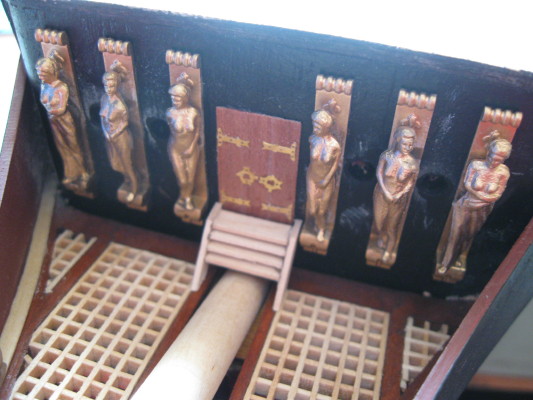

вариант патворка.

Согласен,уверенности нет... по журналу дверь вообще без косяка,что не есть гуд,а у Сеппингса бикгед вообще другой
Я все таки склоняюсь к той двери,что у Дорис

Я то же за вариант у Дорис. Хотя моряки скажут, что в целях безопасности на корабле все двери должны открываться наружу, а не во внутрь. Но у Дорис дверь жизненно - серьезная, ей веришь, что она крепкая и выдержит и удар волны и сильный ветер и в случае необходимости и пиратов,а не какая либо там деревенская калитка на ограде.

[SerBruev]

Всем доброго дня! Я вижу что вполне можно доработать дверь патворка до приличного вида. Неважно куда она открывается, важно как она сделана. На фото с патворка выглядит конечно очень упрощенно, по детски наивно.

[ivanych]

знать бы размеры, можно заранее вырезать\ при обшивке оставить проем

[Raiden]

Всем доброго дня! Я вижу что вполне можно доработать дверь патворка до приличного вида. Неважно куда она открывается, важно как она сделана. На фото с патворка выглядит конечно очень упрощенно, по детски наивно.

Не можно,а нужно

[SerBruev]

И еще совет, не старайтесь никогда слепо копировать чью то работу, пусть и очень профессиональную, будьте более критичными, старайтесь сделать лучше! Поверьте, нет предела совершенства!

[Sniper]

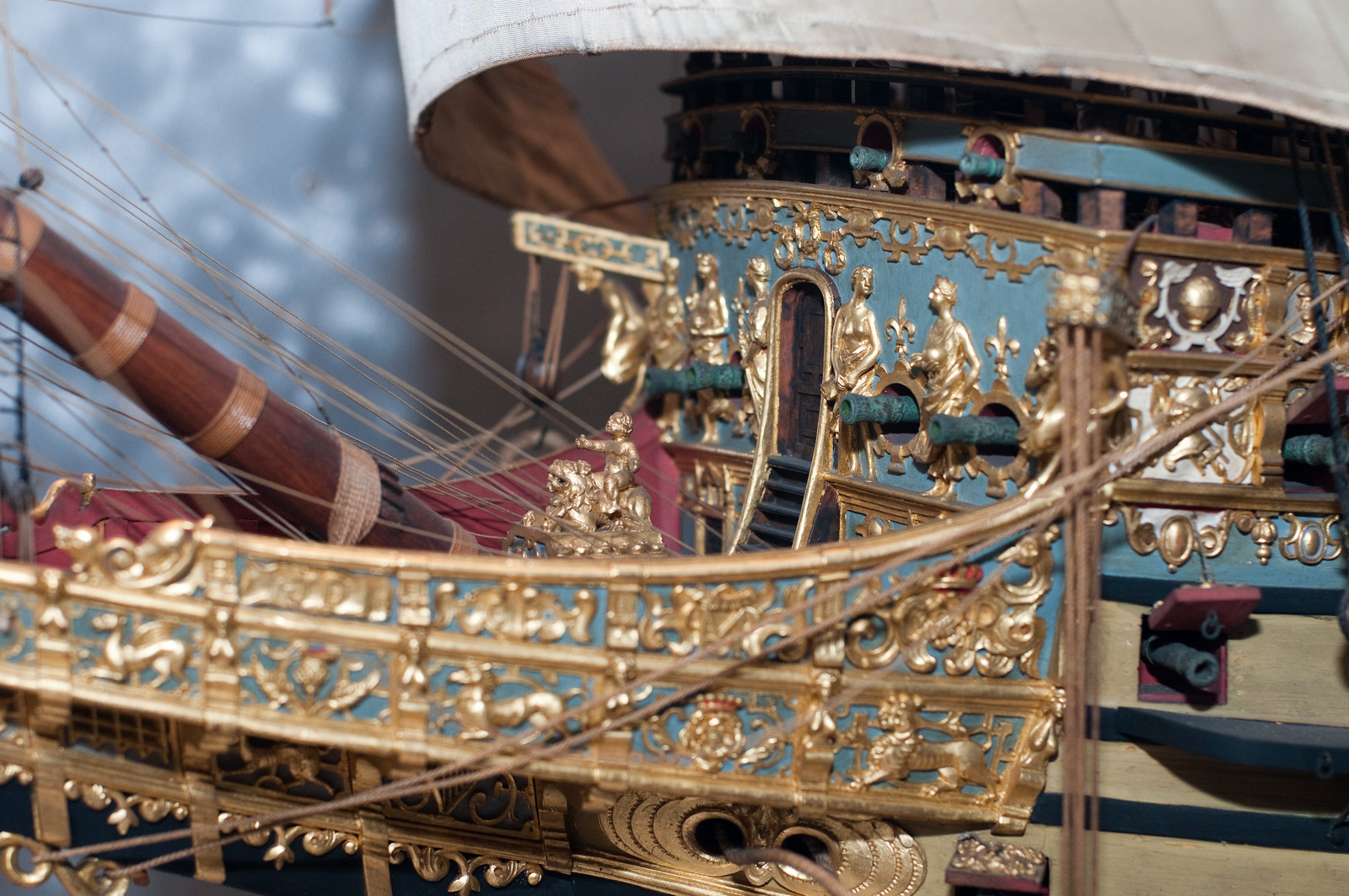

Утопленная дверь

[Sniper]

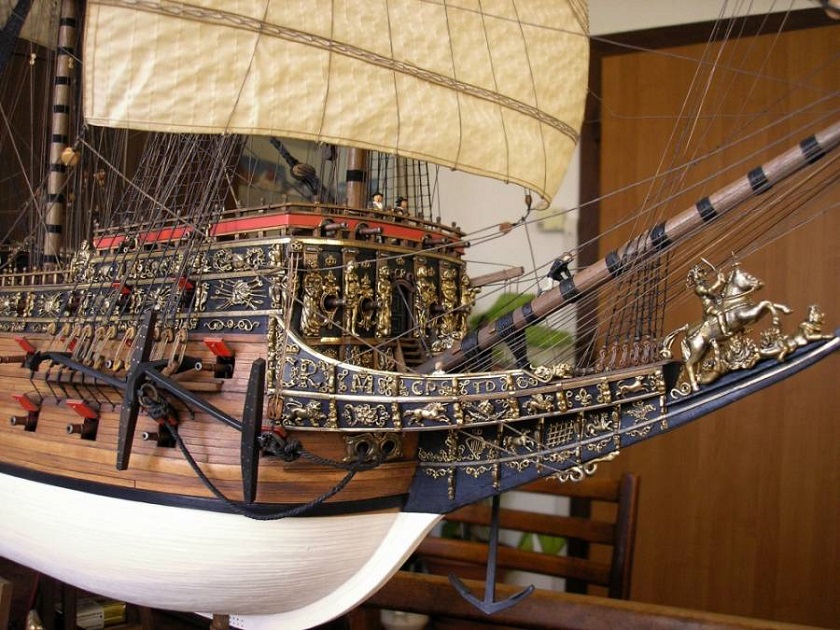

Неутопленная дверь. Но форма в верхней части везде полукруглая, это уж точно надо воспроизвести и сделать это не трудно. Полукруглый наличник выпились или согнуть из рейки.

[WandTimon]

обшивать буду с геолиниями,разбивкой на пояса,заужениями

Вот это отличная идея, сколько я читал разных статей, веток форума от того же Шевелева, до конца так и не разобрался, как же можно на начальном этапе разрисовать как пойдут рейки в носовой и кормовой части

[Raiden]

обшивать буду с геолиниями,разбивкой на пояса,заужениями

Вот это отличная идея, сколько я читал разных статей, веток форума от того же Шевелева, до конца так и не разобрался, как же можно на начальном этапе разрисовать как пойдут рейки в носовой и кормовой части

да ничего там особенного и нет,расчет заужения рейки на каждом шпангоуте...
пока еще рано,надо сначала подзор зашить.уже отмечалось,что подзор имеет сложную форму и рейку надо гнуть в двух плоскостях.я гнул,прикладывая распаренную рейку по месту и зажимая канцеряскими бейджами.все это сохло и потом приклеивал

еще пришлось переделать последнюю шпацию,ну да ладно не проблема.
думаю,что у тех,кто будет делать без заполнения этой шпации,могут возникнуть проблемы с выводом закругления-опоры то у реек не будет

вот теперь вроде с подготовкой к черновой все,можно начинать...
