Повелитель Морей от Юрия

[Юрий Васильевич Трошкалев]

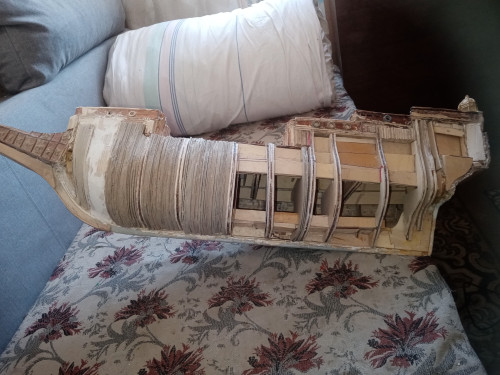

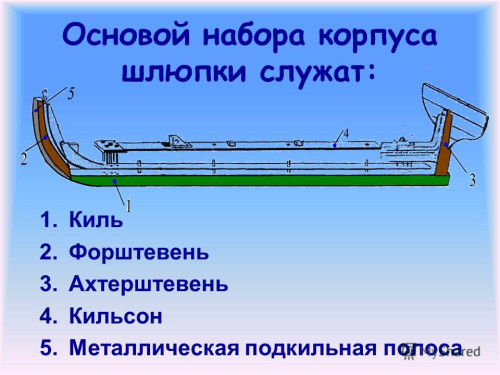

- Добрый день Керва С Н, присылают ещё раз свои фото о постройке корабля - Повелитель Морей - на - 1 - фото показал корпус корабля на левой стороне укрепил в 3 пазах в пустоте между шпангоутами - картонные шпангоуты и где носовая часть корпуса - форштевень с изгибом - укрепил носовую часть и дальше от форштевня идёт продольная рейка - килевая в середине скреплена в пазе, и идёт от - форштевня и до кормовой части, где руль крепиться, у меня этой продольной рейки нет сломаная у меня я и выкинул, в за место этой рейки килевой сделал из 2 реек из фанеры рейки и скрепил на это место в внизу шпангоутов, это я показал на - 2 - фото где показала шлюпка и внизу под номером - 2 - килевая продольная рейка, отт форштевня и до кормовой части где руль крепится, поставил корпус корабля на стапель - на деревянной панели 2 рейки скрепил на шурупах как на -3 - фото постоял на этом стапеле когда на стороне делал из панели - МДФ - шпангоуты и собирал на корпус, от правой стороны укреплённой толстыми рейками - наклонился корпус на правую сторону и в местах где скреплена продольная рейка потрескалась рейка, пришлось разобрать с стапеля корпус корабля и снять эту продольную рейку ищ фанеры и разобрать весь скреплённая правая сторона корпуса от неказистой обшивки, разобрать до каркаса остова, как я сделал на левой стороне корпуса укрепил из фанеры 4 млм вставками и шпангоуты укрепил и внутри корпуса, так же я хочу укрепить весь правый корпус и внутри укрепить и укрепить вставками из фанеры 4 млм шпангоуты и основание килевой основы с форштевня и до кормовой части где крепится руль с 2 сторон тонкую основания из фанеры 3 млм в местах трескается внизу сделать прикрепленной вставками из фанеры меня интересует как на - 3 - фото и где шлюпка и внизу укреплённая продольная рейка посоветуйте как из фанеры или из деревянной продольной рейки сделать новую продольную рейку, за место неправильной рейки, с уважением Юра

[Юрий Васильевич Трошкалев]


[Юрий Васильевич Трошкалев]


[Юрий Васильевич Трошкалев]


[Юрий Васильевич Трошкалев]


[Юрий Васильевич Трошкалев]


- добрый День Керва С Н высылаю свои фото о корпусе корабля - Повелитель Морей -

[Юрий Васильевич Трошкалев]


[Юрий Васильевич Трошкалев]


[Юрий Васильевич Трошкалев]

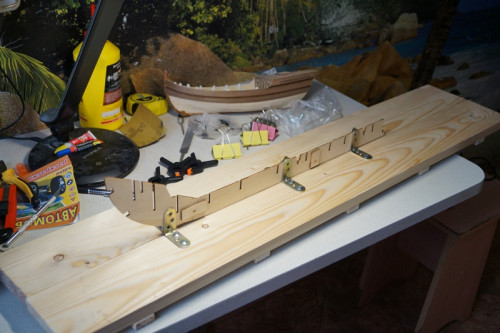

- добрый день моделисты и участники форума о постройке корабля - Повелитель Морей - Керва С Н высылаю свои фото о постройке и реконструкции своего корпуса корабля - Повелитель - на - 2 - фото показано - начало сборки, основания килевой основы с пазами для шпангоутов с носовой части форштевня и до кормовой части, где крепится руль корабля и укрепления панель на уголках металиских на дерева ной панели - это основание у меня из тонкой фанеры 3 млм - целая и в некоторых местах слоится как фанера, укрепил с обеих сторон из длиной рейки из фанеры - вот это укрепления из фанеры рейки треснула по всей длине рейки, а панель длинная килевая основа корпуса - цела , решил правую сторону корпуса разобрать до основания каркаса остова корпуса корабля и укрепить правую сторону корпуса, как крепил левую сторону корпуса , а вначале укрепляю все встроенный тонкие шпангоуты , выпиливаю и из фанеры 4 млм по лекалу из картона шпангоуты и скрепляют их с двух сторон на клей - ПВА - строительный, и буду всю панель основания остова из тонкой фанеры - 3 млм обшивать с обеих сторон планками из фанеры - 4млм с низу шпангоутов и внутри остова кораблят, см уважением Юрат

[Юрий Васильевич Трошкалев]

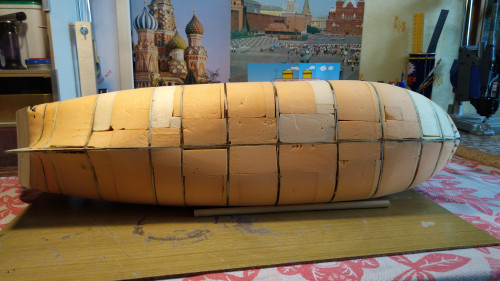

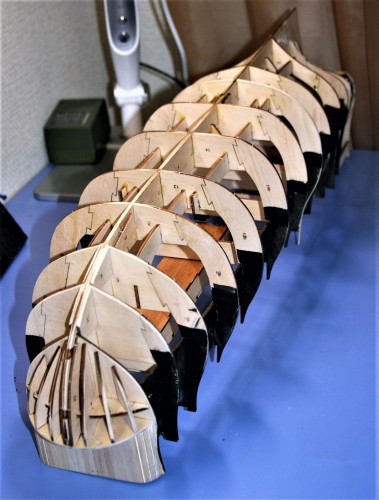

- доброе утро моделисты и участники форума о постройке корабля - Повелитель Морей - мЛя домашняя верфь продолжает свою работу, посмотрел наш форум о постройке корабля нашёл некоторые фото о начале постройки основания корпуса с шпангоутами и укрепление всего основания основы каркаса корпуса фанерными вставками и укрепления самих шпангоутов из тонкой фанеры и основания каркаса, скопировал себе эти фото и по ним буду так же укрепления делать и за место широкого пенопласта, делать шпации из панели - МДФ - с уважением Юра, жд обра т всего хорошешо

[керва]

IMG_0682.JPG - доброе утро моделисты и участники форума о постройке корабля - Повелитель Морей - мЛя домашняя верфь продолжает свою работу, посмотрел наш форум о постройке корабля нашёл некоторые фото о начале постройки основания корпуса с шпангоутами и укрепление всего основания основы каркаса корпуса фанерными вставками и укрепления самих шпангоутов из тонкой фанеры и основания каркаса, скопировал себе эти фото и по ним буду так же укрепления делать и за место широкого пенопласта, делать шпации из панели - МДФ - с уважением Юра, жд обра т всего хорошешо

Юрий здравствуйте!
Как, понимаю вы решили осваивать новый для вас вариант заполнения корпуса модели МДФ. Вариант не плохой, Но вы так долго и упорно работали над предыдущим вариантом и сейчас вам придется начинать всё с начала! Это конечно долго, трудно и тяжело, но в принципе вполне выполнимо! У меня остаётся только единственный совет. Не разбирайте временно пока - обшивку правого борта модели. Эта обшивка сейчас даёт жесткость всему корпусу Повелителя. Заполните на клей ПВА шпации левого борта, Чем? Фанерой, ли древесиной или МДФ или возможно тем же пенопластом - это не так важно, главное материал с высохшим клеем левого борта будет крепко держать весь корпус Повелителя не давая ему (корпусу) изогнуться и тогда можно будет разбирать обшивку правого борта... Удачи Вам!

[Юрий Васильевич Трошкалев]

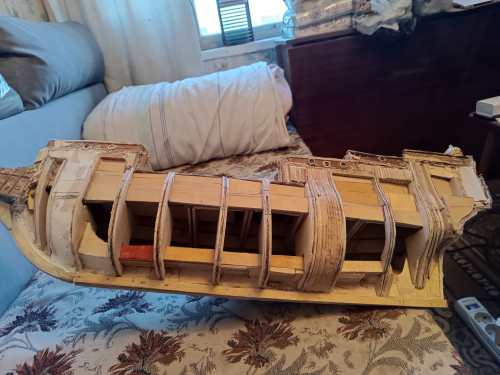

- добрый вечер Керва С Н, я орентируюсь по Вашей постройке корабля - Повелитель Морей, так же делаю свою реконструкцию своего корпуса - каркаса корабля - Повелителя - удалил и срезал праву ю сторону корпуса оголил весь каркас корабля, на правой стороне были несколько шпангоутов в трещинах, пришлось тонкую фанеру 3 млм склеивать клеем ПВА, как на левой стороне были в трещинах некоторые шпангоуты то же их подклеил и укрепил с 2 сторон из фанеры 4 млм новые шпангоуты и склеил тонкие шпангоуты, и обклеиваю тонкую панель килевое основания каркаса корабля с обеих сторон фанерными вставками 4 млм и на правой стороне корпуса укрепить вставками -;соединения каркаса корпуса корабля , с уважением Юра

[Μιχαήλ Γ.Σ.]

А почему фотки чужие?

[Юрий Васильевич Трошкалев]

Доброе утро, фотки которые показал, делаю так же по этим фото - реконструкцию своего корпуса - остова корабля - Повелитель Морей - как сделать основание - укрепление продольной панели, где на панели вырезы для крепления шпангоутов из тонкой фанеры 3:млм и укрепления перемычек соединяющих каркас корпуса с обеих сторон из вставок фанерные 4 млм и в пустотах между креплением шпангоутами - шпации в виде шпангоутами Ио х панели - МДФ - , с уважением Юра

[керва]

IMG_0613.JPG - добрый вечер Керва С Н, я орентируюсь по Вашей постройке корабля -

Спасибо!
Буду с интересом наблюдать о дальнейшем строительстве вашего линкора!
С фотографиями Юрий у вас действительно не всё в порядке. Вы нас, ваших друзей еще со страницы №27 от 13 марта 2024 года viewtopic.php?f=106&t=1130&start=650 - всё время угощаете всё той же фотографией IMG-20240303_105337(62,38 КБ), которая у вас уже набрала 2994 просмотра... Вы уж пожалуйста Юрий угощайте нас более свежими фотографиями...Спасибо! С уважением С.Н.

[Юрий Васильевич Трошкалев]

Добрый день моделисты и участники форума о постройке корабля - Повелитель Морей - напишу Вам Керва С Н, выслал фото о постройке корабля - Повелитель - по этим фото и Вашим фотографиям в вначале Вашей постройки корпуса корабля - Повелитель Морей - реконструкции укрепления остова каркаса корабля - килевой основы - панели с пазами вставками для шпангоутов, как Вы укрепили основания деревянными брусками и сверлить отверстия для крепления основания - гайки - для стойки, я по этим фотографиям орентируюсь - как укрепить свой корпус - остов каркас корабля, укрепил так же своими фанерными вставками - фанера - 4 млм с носовой части укреплённой и до кормовой части, где корма корпуса - фанерные вставки на корме - в изгиб в верх корпуса и низ килевой основы - утолщил, для вставки килевой основы рейки длиной, укрепляю основания каркаса корпуса - правой стороны корпуса, где проходит ватерлиния корабля и от ватерлинии приклеиваются - порты для пушек, с правой моторы и левой стороны корпуса, правую сторону корпуса вставки скрепляющие весь каркас корабля - скрепляю фанерными вставками из фанеры - 4 млм с обеих сторон, внутри и снаружи - крепление тонкой фанеры из набора - 3 млм - качество этой фанеры не очень в местах слоиться вот и приходиться эту фанеру укрепить своими вставками, для сверления отверстий в них для крепления нагеле деревянных для полу пушек, вот эти я и занимаюсь, укреплю весь свой корпус - Повелителя - вышлю фото свои реконструкции крепления корпуса корабля, на правой стороне не много трудоёмко вставлять на клей - ПВА - вся правая сторона корпуса в креплениях скрепляющий каркас корпуса - приходиться с помощью пинцета вставлять и приклеивать свои вставки из фанеры - 4 млм укреплю весь корпус корабля, можно будет заниматься шпациями из панели - МДФ - в виде шпангоутов новых сделаны не подходят в пустоты между укреплённых шпангоутов из фанеры 4 млм , с уважением Юра добра и здоровья Вам и всего хорошего

[Юрий Васильевич Трошкалев]

Доброе утро моделисты и участники форума о постройке корабля - Повелитель Морей - Поздравляю всех Вас с Праздником - Днём России - мирного неба над головой, здоровья крепкого, всех благ и удачи в моделировании, благополучия и всего хорошего и добра и ведения во всех делах

[Юрий Васильевич Трошкалев]

[Юрий Васильевич Трошкалев]

Добрый день моделисты и участники форума о постройке корабля - Повелитель Морей - Со светлым праздником Святой Троицы всех Вас ! Обильных Божьих благословений и милости Божьей ! Всём Мира и мирного неба над головой, Добра, здоровья крепкого, удачи в делах своем хобби модельном, счастья и благополучия , моя домашняя верфь продолжает свою работу, укрепил основательно что можно было на своём - остове каркасе, корпуса корабля, на новой части корпуса и на кормовой части, где приклеиваются балконы корабля, в пустоте обшил из фанерных вставок и квадратов из бальзамы, теперь можно с носовой части, где шпангоуты - пустоты к кинвяг


иде укрепляю фанерными вставками - уголки на изгиб корпусу - овал корпуса и на 1 вых шпангоутах - шпации из фанерных - шпангоутов и , и дальше из панели - МДФ - шпангоуты - по всему корпусу корабля, с уважением Юра

[керва]


- укрепляю фанерными вставками - уголки на изгиб корпусу -

Здравствуйте Юрий!
Со своей стороны я вас то же поздравляю с главными христианскими праздниками Верхушки лета! Желаю Вам Здоровья и Творческого Успеха во всех Ваших жизненных начинаниях!
Извините пожалуйста за моё молчание. Я переехал на лето в деревню и приезжаю домой, в город довольно редко.
Как вижу вы не забрасываете своё увлечение и ваша верфь продолжает свою работу - и это Прекрасно!
Не расстраивайтесь за медленный темп работы по строительству модели. Это не так важно. Прекрасно об этом сказал поэт Андрей Дементьев :

"Никогда не жалейте о том, что случилось.
Иль о том, что случиться не может уже.
Лишь бы озеро вашей души не мутилось
Да надежды, как птицы, парили в душе."

Удачи Вам и Здоровья!

[Юрий Васильевич Трошкалев]


добрый вечер моделисты и участники форума о постройке корабля - Повелитель Морей - на 2 фотографии - в пустотах между укреплёнными у меня на корпусе с 2 сторон - шпангоуты , сделал копии каждого шпангоута на картине как лекало и обрисовал на панели -МДФ - и на фанере 4 млм шпангоуты с припуском на изгиб овала шпангоута, на 1 пустоте с правой стороны и левой приклеил на клей ПВА, и на 2 пустоте шпангоутов с правой стороны тоже приклеил шпангоуты с добавлением в щель между шпангоута - фанерного шпангоута, а на 3 пустоте на сухую скрепил шпангоуты из панели - МДФ - на левой стороне, а на правой стороне пришлось добавить в щель между шпангоутов - фанерного шпангоута 4 млм , а дальше буду каждую пустоту между шпангоутами, где приклеиваются порты для пушек вставлять непригодные выпилинные из панели МДФ - стопку шпангоутов, зная сколько нужно ставить в пустоту количество шпангоутов и выпиливать из панели - МДФ - и из фанеры 4 млм - шпангоуты по картонному лекалу каждого шпангоута, если есть небольшая щель между шпангоутов добавлять фанерного шпангоута в эту щель между шпангоутами, с уважением Юра

[Юрий Васильевич Трошкалев]

Добрый вечер моделисты и участники форума о постройке корабля - Повелитель Морей - Поздравляю Вас с праздником Апостолов Петра и Павла, здоровья крепкого, мирного неба над головой, добра и всех благ и удачи в своём хобби моделировании, моя домашняя верфь на столе продолжает свою работу выпилил из панели МДФ - и из фанеры 4 млм - шпации в виде шпангоутов подгонял выпиленные шпангоуты с припуском на овал корпуса, приклеил шпации до середины корпуса - средней нижней палубы и где ставиться на палубе мачта с парусами и внутри корпуса - припуском для мачты сделал что бы свободно ставить в разных для мачты, с уважением Юра добра и всего хорошего, обошью шпации в корпусе вышлю свои фото о проделанной работы

[керва]

IMG-20240712-WA0001.jpg - обошью шпации в корпусе вышлю свои фото о проделанной работы

Здравствуйте Юрий!
Спасибо! Со своей стороны я тоже поздравляю Вас с летними церковными праздниками!
Желаю Вам Здоровья! Мирного неба над головой!
- Ну что ж, будем ждать ваших фотографий. Я не тороплю вас. По моему мнению вы, пока всё делаете правильно.
При склейке шпаций внимательно следите за килевой рамкой, чтобы высыхающий клей не изогнул её в правую или левую сторону. Не спешите! Работайте по принципу: "Поспешишь - людей насмешишь!" Удачи Вам!

[Юрий Васильевич Трошкалев]

Доброе утро Керва С Н спасибо Вам за ответ, потихоньку приклеиваю шпации в виде шпангоутов на клей ПВА с обеих сторон с небольшим припуском на изгиб шпангоута и даю шпации обсохнуть в месте с клеем, с уважением Юра
