Re: Повелитель морей от Sniper

Сообщение Дон Густаво » 01 янв 2019, 21:26

Отличные стойки , установленные перила смотрятся очень хорошо - вот музейное качество воочию ! Так держать ! С Новым годом !!!

Аватара пользователя
Sniper
Сообщения: 626
Зарегистрирован: 20 дек 2016, 23:40
Откуда: Москва
Благодарил (а): 168 раз
Поблагодарили: 354 раза

Re: Повелитель морей от Sniper

Сообщение Sniper » 09 янв 2019, 20:27

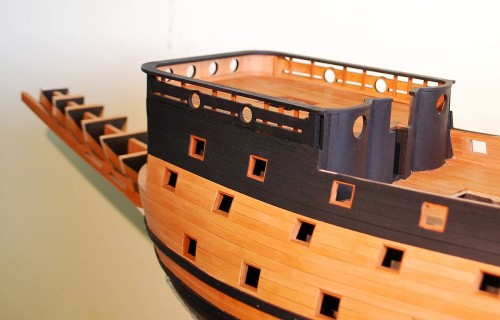

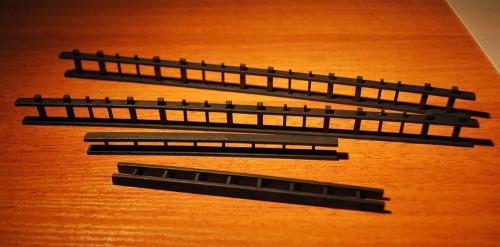

Все новогодние праздники бился с ограждением ахтердека. Если бы делал сейчас, сточил вполовину толщину накладок с круглыми портами, потому как это просто бронелисты получились. Все материалы были использованы журнальные.
Вложения

skodovod
Сообщения: 169
Зарегистрирован: 02 мар 2016, 22:18
Откуда: Москва
Благодарил (а): 55 раз
Поблагодарили: 46 раз

Re: Повелитель морей от Sniper

Сообщение skodovod » 13 янв 2019, 03:49

Sniper писал(а):
09 янв 2019, 20:27
Все новогодние праздники бился с ограждением ахтердека. Если бы делал сейчас, сточил вполовину толщину накладок с круглыми портами, потому как это просто бронелисты получились. Все материалы были использованы журнальные.
. С наступившим новым годом, с интересом наблюдаю за сборкой Вашей модели, и жалею что изначально все не покрасил, как у Вас, а начал маяться с обклейкой ореховым шпоном.вот у меня планки получились действительно толстыми. Ну теперь переделывать ничего не буду, удачной дальнейшей сборки.

Аватара пользователя
Sniper
Сообщения: 626
Зарегистрирован: 20 дек 2016, 23:40
Откуда: Москва
Благодарил (а): 168 раз
Поблагодарили: 354 раза

Re: Повелитель морей от Sniper

Сообщение Sniper » 18 янв 2019, 20:14

Вот и дошло дело до переборки бигхеда. А что там занимает центральное место? Правильно, амбарная дверь с золотыми петлями и накладками под врезной замок. Многим она не нравится, как же ее переделать? Во-первых, еще на этапе обшивки бигхеда я решил не резать проем, да дверь будет накладная, но... более толстые косяки вокруг нее должны скрыть этот факт. Во-вторых было решено оставить только две петли, а замок заменить металлическим кольцом-ручкой. Ну и напоследок арка, все таки для эпохи характерны двери с полукруглыми арками, чем прямоугольные. Вот фотографии, которыми я вдохновился.
Вложения
Соверин 2.jpg

Аватара пользователя
Almaz1188
Сообщения: 350
Зарегистрирован: 15 сен 2017, 10:41
Откуда: Курганская область
Благодарил (а): 336 раз
Поблагодарили: 99 раз

Re: Повелитель морей от Sniper

Сообщение Almaz1188 » 18 янв 2019, 20:33

Sniper писал(а):
18 янв 2019, 20:14
Ну и напоследок арка, все таки для эпохи характерны двери с полукруглыми арками, чем прямоугольные.
Полностью поддерживаю!!! Я тоже делаю дверь аркой... Саму дверь буду тонировать, косяки тоже... Петли оставлю четыре, только обрежу чуток... Ручки тоже хочу сделать кольцом...
Сергей...

Аватара пользователя
Sniper
Сообщения: 626
Зарегистрирован: 20 дек 2016, 23:40
Откуда: Москва
Благодарил (а): 168 раз
Поблагодарили: 354 раза

Re: Повелитель морей от Sniper

Сообщение Sniper » 18 янв 2019, 20:56

Арка двери оказалась твердым орешком. Сначала несколько раз пытался согнуть планку, но слишком малый радиус дал о себе знать - дерево ломалось. Пришлось выточить арку из широкой планки, да и это далось как обычно только с третьего раза. Боковые косяки после шейпера приняли солидный вид. Кольцо из какой-то проволоки, сверху петель и кольца американская чернилка Brass Black.
Вложения

Аватара пользователя
Sniper
Сообщения: 626
Зарегистрирован: 20 дек 2016, 23:40
Откуда: Москва
Благодарил (а): 168 раз
Поблагодарили: 354 раза

Re: Повелитель морей от Sniper

Сообщение Sniper » 19 янв 2019, 17:21

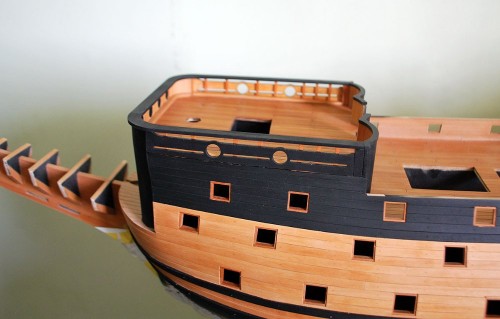

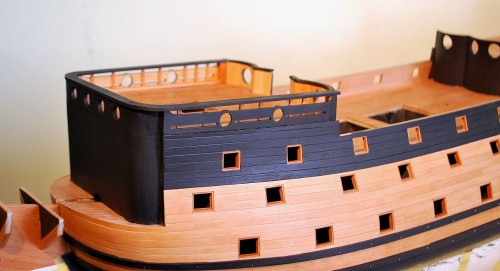

Ну и весь обвес в сборе.
Вложения

vikar
Сообщения: 63
Зарегистрирован: 18 дек 2017, 13:34
Откуда: Пермь
Благодарил (а): 33 раза
Поблагодарили: 30 раз

Re: Повелитель морей от Sniper

Сообщение vikar » 22 янв 2019, 11:58

Sniper писал(а):
18 янв 2019, 20:56
Арка двери оказалась твердым орешком. Сначала несколько раз пытался согнуть планку, но слишком малый радиус дал о себе знать - дерево ломалось. Пришлось выточить арку из широкой планки, да и это далось как обычно только с третьего раза. Боковые косяки после шейпера приняли солидный вид. Кольцо из какой-то проволоки, сверху петель и кольца американская чернилка Brass Black.
Делаю косяки арочных дверей и проёмов по другому.По периметру готовой двери нужной формы наклеиваю в 3-4 слоя тонкие (0,5мм) рейки предварительно размочив их в горячей воде потом обработка покраска и т.п. Также можно изготавливать арочные проёмы используя оправку нужной формы.
Вложения

Аватара пользователя
Sniper
Сообщения: 626
Зарегистрирован: 20 дек 2016, 23:40
Откуда: Москва
Благодарил (а): 168 раз
Поблагодарили: 354 раза

Re: Повелитель морей от Sniper

Сообщение Sniper » 25 янв 2019, 20:31

Интересная у Вас цветовая гамма, много оригинальных решений. Все таки патворк в этом плане поле для творчества. Да, еще колокольня понравилась, примерно так и сам планирую сделать.

vikar
Сообщения: 63
Зарегистрирован: 18 дек 2017, 13:34
Откуда: Пермь
Благодарил (а): 33 раза
Поблагодарили: 30 раз

Re: Повелитель морей от Sniper

Сообщение vikar » 26 янв 2019, 22:26

Sniper писал(а):
25 янв 2019, 20:31
Интересная у Вас цветовая гамма, много оригинальных решений. Все таки патворк в этом плане поле для творчества. Да, еще колокольня понравилась, примерно так и сам планирую сделать.
Спасибо за положительную оценку! Когда пытаешься что то сделать по своему, отличающееся от патворка очень важен взгляд со стороны.

Аватара пользователя
Romantic
Сообщения: 307
Зарегистрирован: 20 янв 2017, 20:47
Благодарил (а): 82 раза
Поблагодарили: 91 раз

Re: Повелитель морей от Sniper

Сообщение Romantic » 30 янв 2019, 18:19

А какой толщины и ширины эти накладки? 3*1 мм? Как потом к ним крепить рымболты, к которым вязать пушки? Стоило просверлить сразу отверстия? На каком уровне?
С уважением, Роман
"Вы думаете, всё так просто? Да, всё просто. Но совсем не так."

Аватара пользователя
Sniper
Сообщения: 626
Зарегистрирован: 20 дек 2016, 23:40
Откуда: Москва
Благодарил (а): 168 раз
Поблагодарили: 354 раза

Re: Повелитель морей от Sniper

Сообщение Sniper » 30 янв 2019, 21:52

Поставил то, что было - 4x1 мм. Рымы везде ниже середины порта.
Вложения

Аватара пользователя
Romantic
Сообщения: 307
Зарегистрирован: 20 янв 2017, 20:47
Благодарил (а): 82 раза
Поблагодарили: 91 раз

Re: Повелитель морей от Sniper

Сообщение Romantic » 07 фев 2019, 17:21

Смотрю на отверстия между тётьками - не маловаты ли они? Оттуда же должны пушки торчать!
Будет там какое обрамление? 5 мм рекомендует журнал, может 8 мм делать, а тётек раздвинуть?
С уважением, Роман
"Вы думаете, всё так просто? Да, всё просто. Но совсем не так."

Аватара пользователя
Almaz1188
Сообщения: 350
Зарегистрирован: 15 сен 2017, 10:41
Откуда: Курганская область
Благодарил (а): 336 раз
Поблагодарили: 99 раз

Re: Повелитель морей от Sniper

Сообщение Almaz1188 » 07 фев 2019, 17:53

Romantic писал(а):
07 фев 2019, 17:21
Смотрю на отверстия между тётьками - не маловаты ли они? Оттуда же должны пушки торчать!
На сколько я понял туда будет вставляться декор, имитирующий пушку и обрамление порта пушки...
Сергей...

Аватара пользователя
Sniper
Сообщения: 626
Зарегистрирован: 20 дек 2016, 23:40
Откуда: Москва
Благодарил (а): 168 раз
Поблагодарили: 354 раза

Re: Повелитель морей от Sniper

Сообщение Sniper » 08 фев 2019, 00:22

Romantic писал(а):
07 фев 2019, 17:21
Будет там какое обрамление?
Обрамление будет, но чисто номинальное - порт размером с диаметр пушки :mrgreen:
Romantic писал(а):
07 фев 2019, 17:21
5 мм рекомендует журнал, может 8 мм делать, а тётек раздвинуть?
Истину глаголешь! Это уже раздвинутые тетки на 3 мм, если сделать еще больше, то крайняя оказывается на закруглении стенки.

Аватара пользователя
Sniper
Сообщения: 626
Зарегистрирован: 20 дек 2016, 23:40
Откуда: Москва
Благодарил (а): 168 раз
Поблагодарили: 354 раза

Re: Повелитель морей от Sniper

Сообщение Sniper » 08 фев 2019, 00:32

Не нравятся мне эти фанерные люк-порты, да и народ жалуется, что крошатся они. Технологию в журнале придумали убогую - наклеить, потом изнутри покрасить черным, в итоге все перемазано краской. Зачем меняли, в иностранной сборке с сеточкой смотрелось гораздо аккуратнее. С уменьшением размера тоже не понял, зачем? Раньше кормовые люк-порты были такого же размера как и бортовые. Из-за большей копийности? Так нет же, на изображениях кормовые люк-порты большие, размером с пушечный порт, а то и больше, это четко видно. Короче, хочу как у иностранцев было сделано, осталось только скопировать с металлических нужное количество круглых деталей.
Вложения

Аватара пользователя
Sniper
Сообщения: 626
Зарегистрирован: 20 дек 2016, 23:40
Откуда: Москва
Благодарил (а): 168 раз
Поблагодарили: 354 раза

Re: Повелитель морей от Sniper

Сообщение Sniper » 09 фев 2019, 23:37

Расскажу о своей попытке клонировать круглые металлические люк-порты, фанерные выглядят на фотографиях в журнале страшноватенько. Дополнительный номер я не стал заказывать и и дело здесь не в цене. Металлические люк-порты надо все равно стачивать до толщины 2.5 мм, так сточить одну деталь и ее копировать. Кроме того технологию копирования все равно надо осваивать, может понадобится для декоративных морских коньков и дельфинов. Технологий много и хотелось выбрать что-нибудь наименее затратное, благо деталь простая, и форма понадобится односторонняя. Поэтому решил использовать двухкомпонентную эпоксидную шпаклевку Epoxy Putty фирмы Tamiya, этот материал имеет предсказуемые свойства и хорошо мне знаком.
1. Стачиваем металлическую деталь до толщины 2,5 мм, это будет наша мастер-модель.
2. Покрываем мастер-модель разделителем, обычным подсолнечным маслом.
3. Разминаем кусок шпаклевки, кладем мастер-модель плоской стороной на металлическую линейку и сверху вдавливаем шпаклевку. Это будет наша форма. Оставляем для затвердевания на 5 часов.
4. Удаляем мастер-модель из формы, наносим масло-разделитель. Разминаем небольшой кусок шпаклевки и вдавливаем в форму, сверху давим металлической линейкой.
5. После затвердевания вынимаем деталь из формы.
На фото видно, что вторая копия получилась лучше чем первая, т.к. шпаклевка дополнительно с усилием вминалась палочкой. Вышло не супер, но в любом случае лучше фанерного шедевра.
Вложения

Александр Григорьевич
Сообщения: 9
Зарегистрирован: 30 окт 2017, 20:07
Откуда: Санкт-Петербург
Поблагодарили: 1 раз

Re: Повелитель морей от Sniper

Сообщение Александр Григорьевич » 10 фев 2019, 06:11

Это гениально! А я всё-таки наковырял как по журналу. Визуально разница не видна. Как будет выглядеть через год-два вопрос? (Вообще не понятно: зачем одинаковые детали делать из метала и из фанеры?) Успеха тебе, Sniper!.

Аватара пользователя
Romantic
Сообщения: 307
Зарегистрирован: 20 янв 2017, 20:47
Благодарил (а): 82 раза
Поблагодарили: 91 раз

Re: Повелитель морей от Sniper

Сообщение Romantic » 10 фев 2019, 11:10

Sniper писал(а):
08 фев 2019, 00:22
Romantic писал(а):
07 фев 2019, 17:21
Будет там какое обрамление?
Обрамление будет, но чисто номинальное - порт размером с диаметр пушки :mrgreen:
В 104 номере 4 люк-порта меньшего диаметра. Это случайно не для отверстий между тётями-мотями?
С уважением, Роман
"Вы думаете, всё так просто? Да, всё просто. Но совсем не так."

Oldman
Сообщения: 192
Зарегистрирован: 16 окт 2017, 09:21
Откуда: Беларусь, Гродно
Благодарил (а): 58 раз
Поблагодарили: 57 раз

Re: Повелитель морей от Sniper

Сообщение Oldman » 10 фев 2019, 12:14

Sniper писал(а):
09 фев 2019, 23:37
Расскажу о своей попытке клонировать круглые металлические люк-порты,
Попробуйте такой материал как пластика. Она бывает обжигаемая и холодного отверждения. Материал мелкодисперсный, не дает усадки, неплохо обрабатывается в твердом виде. Хорошо окрашивается акриловыми красками без промежуточного грунтования. Есть как белая так и цветная. Её используют кукольники. А формы для сложных деталей можно делать из смеси силиконового герметика и крахмала. Опять же технология от кукольников. В сети полно мастер классов.
На фото форма и изделие. Это не совсем слепок. Оно доработано - убраны дефекты, добавлены некоторые элементы, доработаны нос и уши. Но здесь и объем приличный и форма изделия сложная
Вложения
Это форма и изделие.

Виктор Иванович Черковский
Сообщения: 2
Зарегистрирован: 12 фев 2018, 08:59
Откуда: Симферополь
Благодарил (а): 21 раз
Поблагодарили: 1 раз

Re: Повелитель морей от Sniper

Сообщение Виктор Иванович Черковский » 10 фев 2019, 12:29

Попробуйте такой материал как пластика. Она бывает обжигаемая и холодного отверждения.
А конкретное название есть,и где его купить можно?

Аватара пользователя
ivanych
Сообщения: 507
Зарегистрирован: 17 фев 2017, 21:57
Благодарил (а): 333 раза
Поблагодарили: 67 раз

Re: Повелитель морей от Sniper

Сообщение ivanych » 10 фев 2019, 14:21

Sniper писал(а):
09 фев 2019, 23:37
Расскажу о своей попытке клонировать круглые металлические люк-порты, фанерные выглядят на фотографиях в журнале страшноватенько. Дополнительный номер я не стал заказывать и и дело здесь не в цене. Металлические люк-порты надо все равно стачивать до толщины 2.5 мм, так сточить одну деталь и ее копировать. Кроме того технологию копирования все равно надо осваивать, может понадобится для декоративных морских коньков и дельфинов. Технологий много и хотелось выбрать что-нибудь наименее затратное, благо деталь простая, и форма понадобится односторонняя. Поэтому решил использовать двухкомпонентную эпоксидную шпаклевку Epoxy Putty фирмы Tamiya, этот материал имеет предсказуемые свойства и хорошо мне знаком.
1. Стачиваем металлическую деталь до толщины 2,5 мм, это будет наша мастер-модель.
2. Покрываем мастер-модель разделителем, обычным подсолнечным маслом.
3. Разминаем кусок шпаклевки, кладем мастер-модель плоской стороной на металлическую линейку и сверху вдавливаем шпаклевку. Это будет наша форма. Оставляем для затвердевания на 5 часов.
4. Удаляем мастер-модель из формы, наносим масло-разделитель. Разминаем небольшой кусок шпаклевки и вдавливаем в форму, сверху давим металлической линейкой.
5. После затвердевания вынимаем деталь из формы.
На фото видно, что вторая копия получилась лучше чем первая, т.к. шпаклевка дополнительно с усилием вминалась палочкой. Вышло не супер, но в любом случае лучше фанерного шедевра.
подскажи сколько люк портов пришли с журналами \ после установки вверху у меня осталось 5. нечет так должно или я 1 потерял

Аватара пользователя
Sniper
Сообщения: 626
Зарегистрирован: 20 дек 2016, 23:40
Откуда: Москва
Благодарил (а): 168 раз
Поблагодарили: 354 раза

Re: Повелитель морей от Sniper

Сообщение Sniper » 10 фев 2019, 14:54

Romantic писал(а):
10 фев 2019, 11:10
В 104 номере 4 люк-порта меньшего диаметра. Это случайно не для отверстий между тётями-мотями?
Нет, случайно не для тётек. В 104 выпуске показано, куда их ставить - на корму. Смотри пост выше, там я показал, чем наша сборка отличается от европейской. А между тетками будет обрамление порта и ствол в одном флаконе, правда очаровательно? :mrgreen:
Вложения

Аватара пользователя
Sniper
Сообщения: 626
Зарегистрирован: 20 дек 2016, 23:40
Откуда: Москва
Благодарил (а): 168 раз
Поблагодарили: 354 раза

Re: Повелитель морей от Sniper

Сообщение Sniper » 10 фев 2019, 15:07

ivanych писал(а):
10 фев 2019, 14:21
подскажи сколько люк портов пришли с журналами \ после установки вверху у меня осталось 5. нечет так должно или я 1 потерял
Вот здесь уже считали металл
Almaz1188 писал(а):
25 янв 2019, 11:10
Выслали 18... Выпуск 74 - 4 штуки, 85 - 6, 87 - 8.
Нужно 8 на переборки, 4 вперед, 12 на борта, итого 24. Везде все четное.

Аватара пользователя
ivanych
Сообщения: 507
Зарегистрирован: 17 фев 2017, 21:57
Благодарил (а): 333 раза
Поблагодарили: 67 раз

Re: Повелитель морей от Sniper

Сообщение ivanych » 10 фев 2019, 16:15

Sniper писал(а):
10 фев 2019, 15:07
ivanych писал(а):
10 фев 2019, 14:21
подскажи сколько люк портов пришли с журналами \ после установки вверху у меня осталось 5. нечет так должно или я 1 потерял
Вот здесь уже считали металл
Almaz1188 писал(а):
25 янв 2019, 11:10
Выслали 18... Выпуск 74 - 4 штуки, 85 - 6, 87 - 8.
Нужно 8 на переборки, 4 вперед, 12 на борта, итого 24. Везде все четное.
опана \ оказывается не хватает\ надо искать в журналах которые откладывал на потом. спасибо
