Здравствуйте коллега!

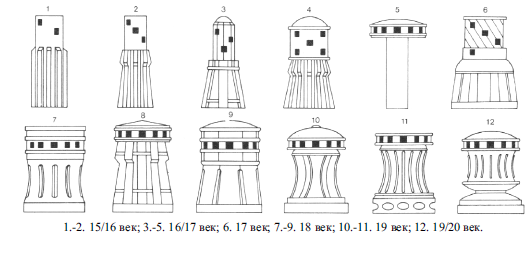

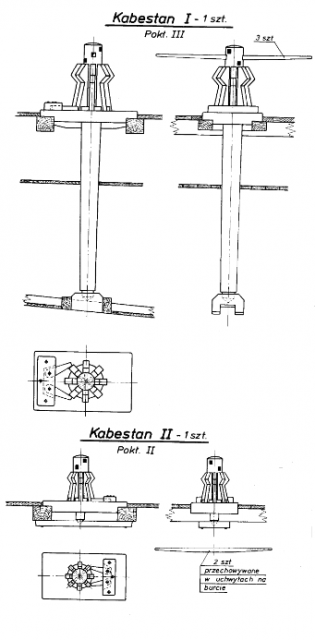

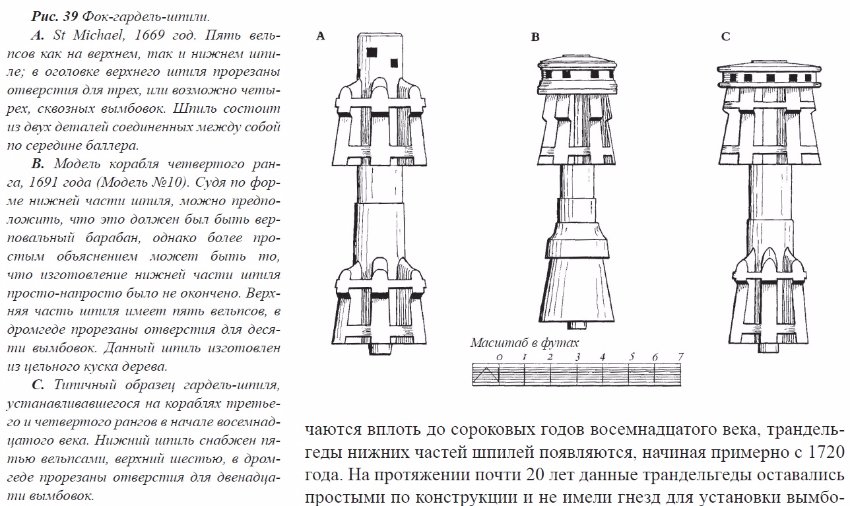

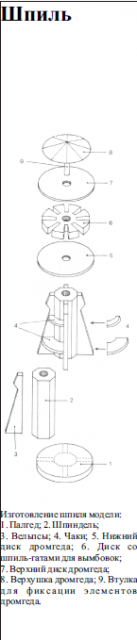

Извините, меня не было вчера дома, поэтому я не принимал участие в разговоре. Разрешите подкинуть свой пятачок. Все, что я напишу я взял из книги классика по судомоделизму Монфельда "Исторические модели судов".Судя по этой книге,форма шпиля на нашем корабле была 3 - 5 рисунок , возможен и рисунок № 6. Это на горизонтальном рисунке. На вертикальном автор книги показывает , как удобно собирать моделисту корабельный шпиль.
В своей книге автор пишет: "Распространенной ошибкой судомоделиста на модели "в бою" или " на полном ходу" вымбовки, установленные в шпиле, на самом же деле, вымбовки вставляли в шпиль, только перед его использованием, после чего их сразу же убирали...

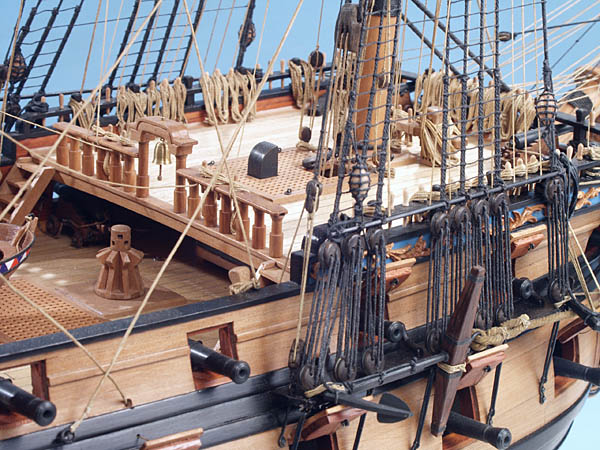

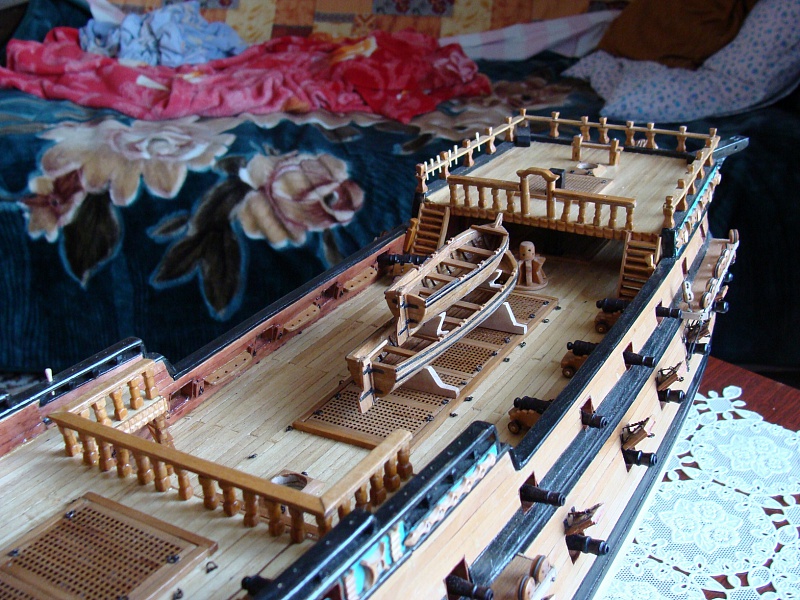

От себя добавлю, что вымбовки обычно пристегивались в вертикальном положении не далеко от расположения шпиля к фальшборту или на переборке какой либо рубки. На ваших фото , я думаю шпиль уже более позднего восемнадцатого века. У меня нет чертежей шпиля нашего корабля. Поэтому можно его представить только соотноша шпиль с 20мм фигуркой моряка патворка. Посылаю фото из интернета Российского, петровского военного корабля "Ингерманланд" 1715 года более позднего, построенного на полсотню лет позже нашего Повелителя.
