Повелитель морей от SerBruev

Сообщение SerBruev » 20 фев 2017, 17:01

Добрый день всем форумчанам!
Здесь буду делится процессом постройки Соверена, если интересно, приглашаю в гости ;)
Постройку начал по просьбе сына, корабль ему на картинках дюже понравился и готов помогать чем сможет :D
В основном буду использовать материалы и детали из журнала и стараться следовать инструкции. Упор буду делать на аккуратности исполнения и где то добавлять реализма в деталях, но без фанатизма. Сейчас в работе первые пушки и силовой набор, в ближайшие дни выложу результаты.
На стапелях: HMS Bounty 1:48; HMS Sovereign of the Seas 1:84.

Аватара пользователя
SerBruev
Сообщения: 93
Зарегистрирован: 19 янв 2017, 14:52
Благодарил (а): 41 раз
Поблагодарили: 37 раз

Re: Sovereign of the Seas от SerBruev

Сообщение SerBruev » 20 фев 2017, 22:21

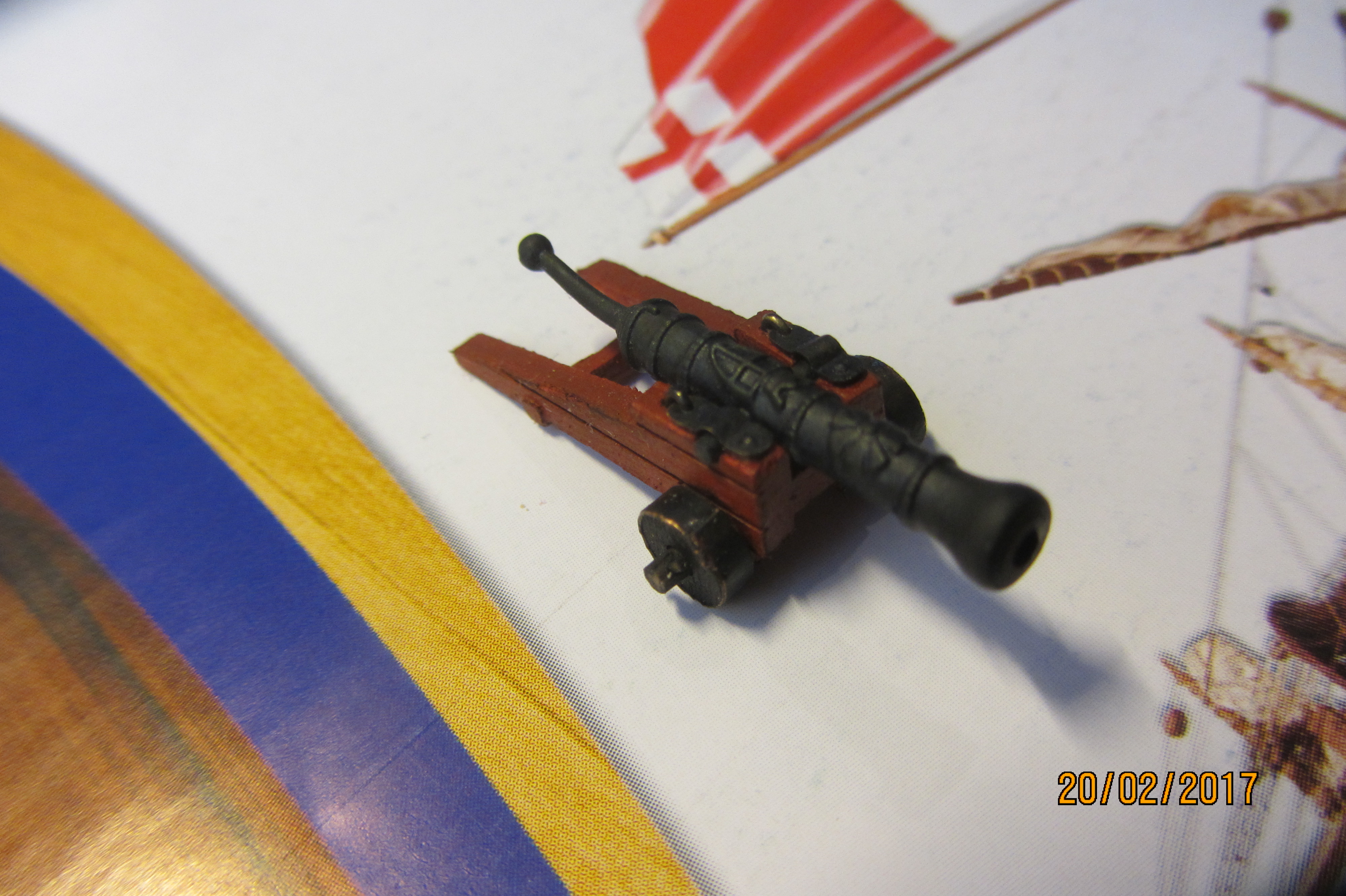

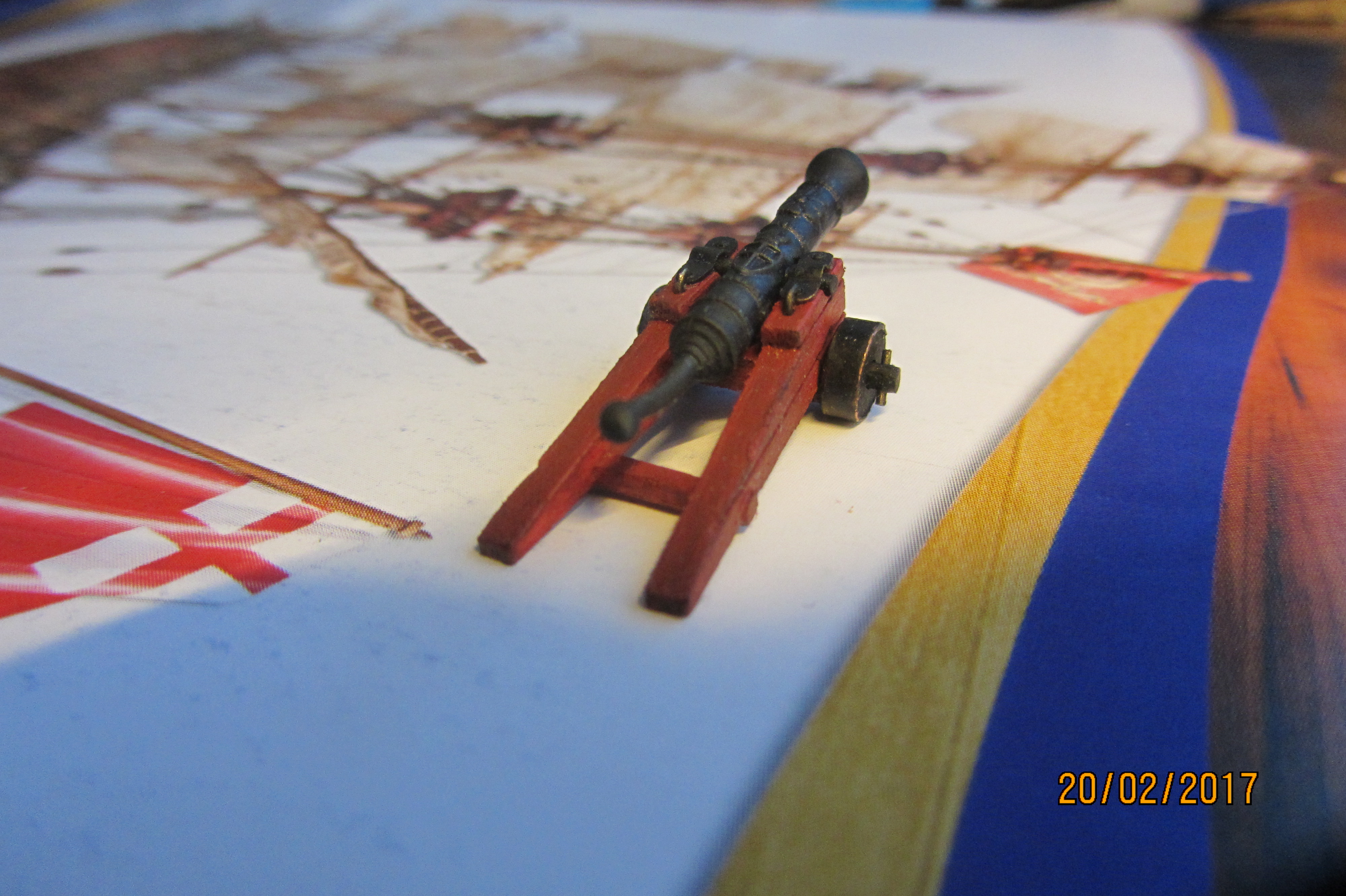

Первая пушка готова, возможно еще попробую бронзой пройтись слегка по стволу.
Вложения
Последний раз редактировалось SerBruev 22 фев 2017, 13:19, всего редактировалось 1 раз.
На стапелях: HMS Bounty 1:48; HMS Sovereign of the Seas 1:84.

Аватара пользователя
SerBruev
Сообщения: 93
Зарегистрирован: 19 янв 2017, 14:52
Благодарил (а): 41 раз
Поблагодарили: 37 раз

Re: Sovereign of the Seas от SerBruev

Сообщение SerBruev » 22 фев 2017, 12:22

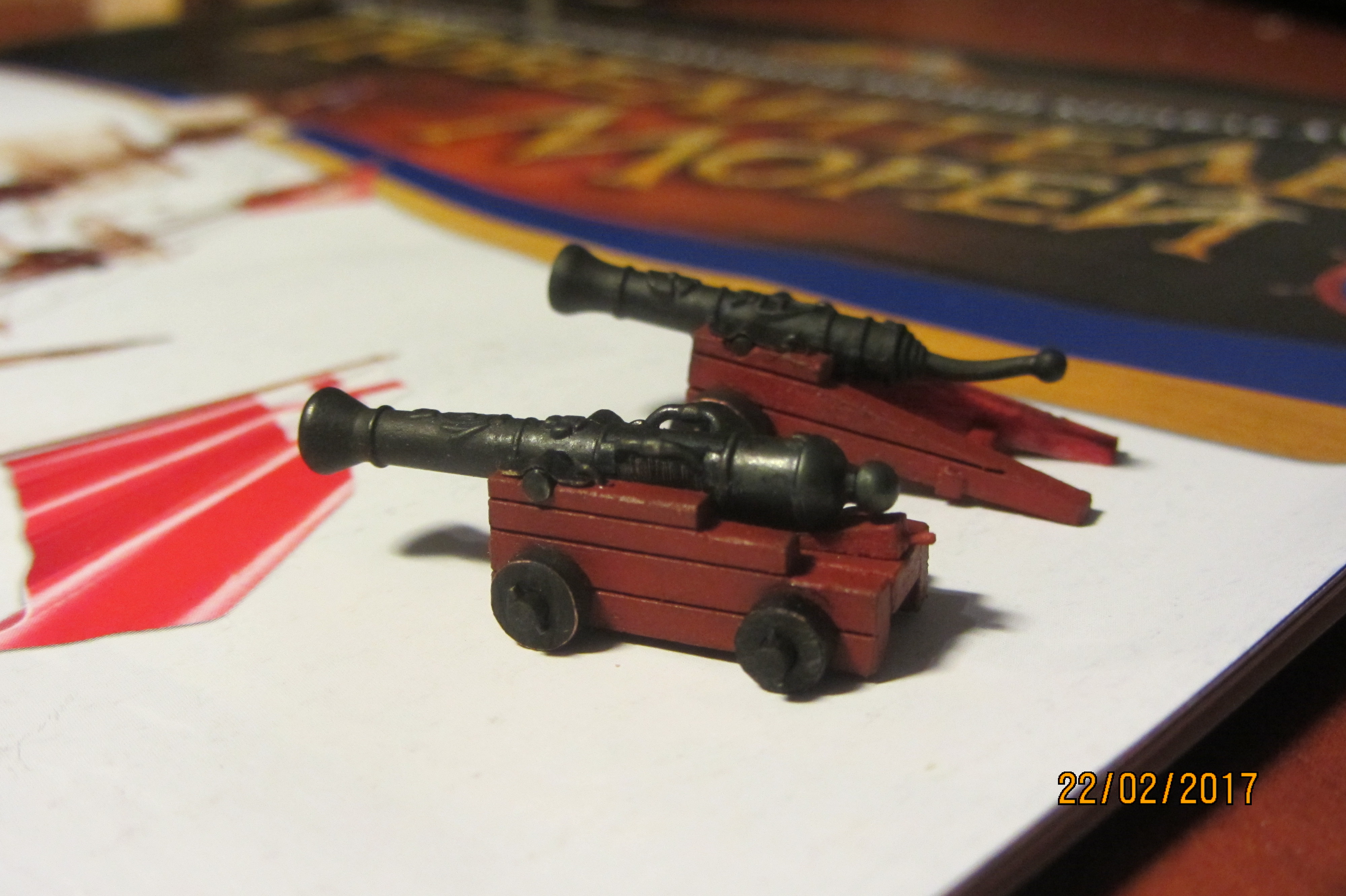

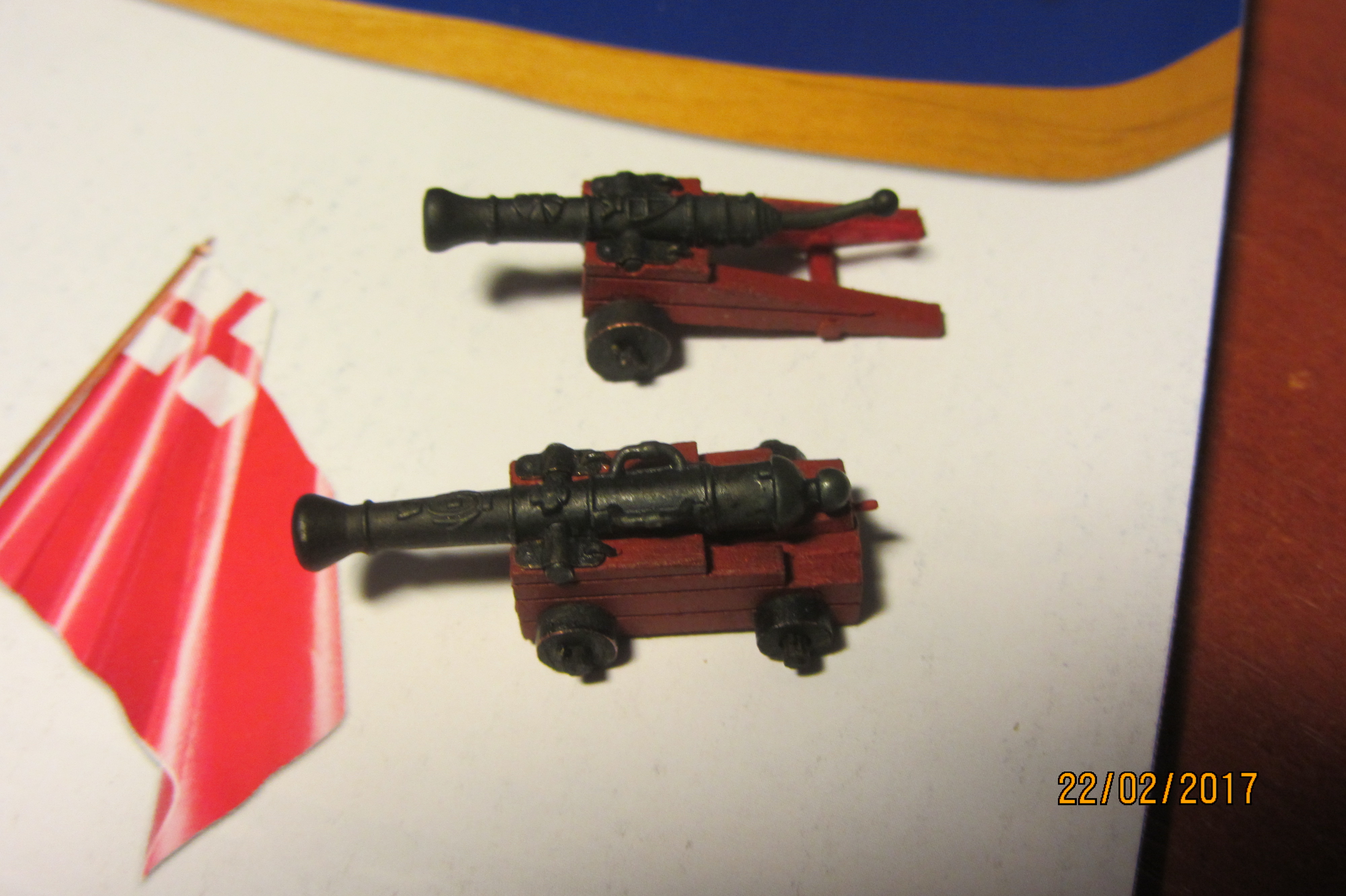

Доделал пушку на четырехколесном лафете. Рымы под обвязку пока не делал, думаю когда подойдет время установки пушек на корабль, тогда и вернусь к этому вопросу, за одно будет время подумать. Лафеты красил акрилом с верфи (мне больше всего нравится), железо черненое Brass Black, на колесах самоклеющаяся медная лента, также черненая, сами колеса окрашены худ. масло+скипидар. Над накидками на цапфы пришлось изрядно поработать, они какие то деформированные в исходном виде, ну и добавил их крепление.
Вложения
Последний раз редактировалось SerBruev 22 фев 2017, 13:11, всего редактировалось 1 раз.
На стапелях: HMS Bounty 1:48; HMS Sovereign of the Seas 1:84.

Аватара пользователя
InTempo
Сообщения: 131
Зарегистрирован: 16 янв 2017, 21:53
Откуда: СПб
Благодарил (а): 38 раз
Поблагодарили: 27 раз

Re: Sovereign of the Seas от SerBruev

Сообщение InTempo » 22 фев 2017, 12:44

Не знаю как у кого, а у меня почему-то ваши картинки не открываются)
Всем счастья.

Аватара пользователя
SerBruev
Сообщения: 93
Зарегистрирован: 19 янв 2017, 14:52
Благодарил (а): 41 раз
Поблагодарили: 37 раз

Re: Sovereign of the Seas от SerBruev

Сообщение SerBruev » 22 фев 2017, 13:01

Хмм, наверное я что то не так делаю, сейчас попробую подредактировать.
На стапелях: HMS Bounty 1:48; HMS Sovereign of the Seas 1:84.

Аватара пользователя
Sniper
Сообщения: 622
Зарегистрирован: 20 дек 2016, 23:40
Откуда: Москва
Благодарил (а): 168 раз
Поблагодарили: 350 раз

Re: Sovereign of the Seas от SerBruev

Сообщение Sniper » 22 фев 2017, 13:25

Станок заужали? Гуд! Что-то мне сдается огребем мы проблем, когда будем пушки ставить в пушечные порты. Ствол лежит на основании станка горизонтально, а если сзади подложить клин, так и вовсе смотрит вниз. Как бы ствол не уперся в нижний косяк порта, не спешите его клеить.

Аватара пользователя
SerBruev
Сообщения: 93
Зарегистрирован: 19 янв 2017, 14:52
Благодарил (а): 41 раз
Поблагодарили: 37 раз

Re: Sovereign of the Seas от SerBruev

Сообщение SerBruev » 22 фев 2017, 13:26

Да, оба станка заужал, иначе щели здоровые по бокам ствола. Конечно, клин не клеил, мыслю абсолютно также. По месту посмотрим, возможно придется подтачивать ложе.
На стапелях: HMS Bounty 1:48; HMS Sovereign of the Seas 1:84.

Аватара пользователя
deman
Сообщения: 148
Зарегистрирован: 14 янв 2017, 18:06
Откуда: Ярославль
Благодарил (а): 22 раза
Поблагодарили: 63 раза

Re: Sovereign of the Seas от SerBruev

Сообщение deman » 22 фев 2017, 15:13

А мне нравится!!! И деталировки добавлено и всё аккуратно! ;)
Антон Я.

Аватара пользователя
Romantic
Сообщения: 307
Зарегистрирован: 20 янв 2017, 20:47
Благодарил (а): 82 раза
Поблагодарили: 91 раз

Re: Sovereign of the Seas от SerBruev

Сообщение Romantic » 22 фев 2017, 15:25

SerBruev писал(а):Доделал пушку на четырехколесном лафете. Рымы под обвязку пока не делал, думаю когда подойдет время установки пушек на корабль, тогда и вернусь к этому вопросу, за одно будет время подумать. Лафеты красил акрилом с верфи (мне больше всего нравится), железо черненое Brass Black, на колесах самоклеющаяся медная лента, также черненая, сами колеса окрашены худ. масло+скипидар. Над накидками на цапфы пришлось изрядно поработать, они какие то деформированные в исходном виде, ну и добавил их крепление.


Салам! По-подробнее про крепление цапф, пожалуйста. Из чего?
С уважением, Роман
"Вы думаете, всё так просто? Да, всё просто. Но совсем не так."

Аватара пользователя
InTempo
Сообщения: 131
Зарегистрирован: 16 янв 2017, 21:53
Откуда: СПб
Благодарил (а): 38 раз
Поблагодарили: 27 раз

Re: Sovereign of the Seas от SerBruev

Сообщение InTempo » 22 фев 2017, 17:22

Во!) Совсем другое дело) А главное сразу отклики пошли))
Всем счастья.

Аватара пользователя
SerBruev
Сообщения: 93
Зарегистрирован: 19 янв 2017, 14:52
Благодарил (а): 41 раз
Поблагодарили: 37 раз

Re: Sovereign of the Seas от SerBruev

Сообщение SerBruev » 22 фев 2017, 18:15

Салам! По-подробнее про крепление цапф, пожалуйста. Из чего?


По креплению ничего мудреного, с задней части накидки скоба, а с передней штырь. Все из латунной проволоки 0,5мм.
На стапелях: HMS Bounty 1:48; HMS Sovereign of the Seas 1:84.

Аватара пользователя
SerBruev
Сообщения: 93
Зарегистрирован: 19 янв 2017, 14:52
Благодарил (а): 41 раз
Поблагодарили: 37 раз

Re: Sovereign of the Seas от SerBruev

Сообщение SerBruev » 23 фев 2017, 09:36

Всех с праздником!
Отработал первые пять номеров журнала. По силовому набору - сделал килевую часть, шпангоуты склеил шпангоуты, но на киль буду ставить позже. Якорь.
Вложения
На стапелях: HMS Bounty 1:48; HMS Sovereign of the Seas 1:84.

Аватара пользователя
SerBruev
Сообщения: 93
Зарегистрирован: 19 янв 2017, 14:52
Благодарил (а): 41 раз
Поблагодарили: 37 раз

Re: Sovereign of the Seas от SerBruev

Сообщение SerBruev » 24 фев 2017, 11:42

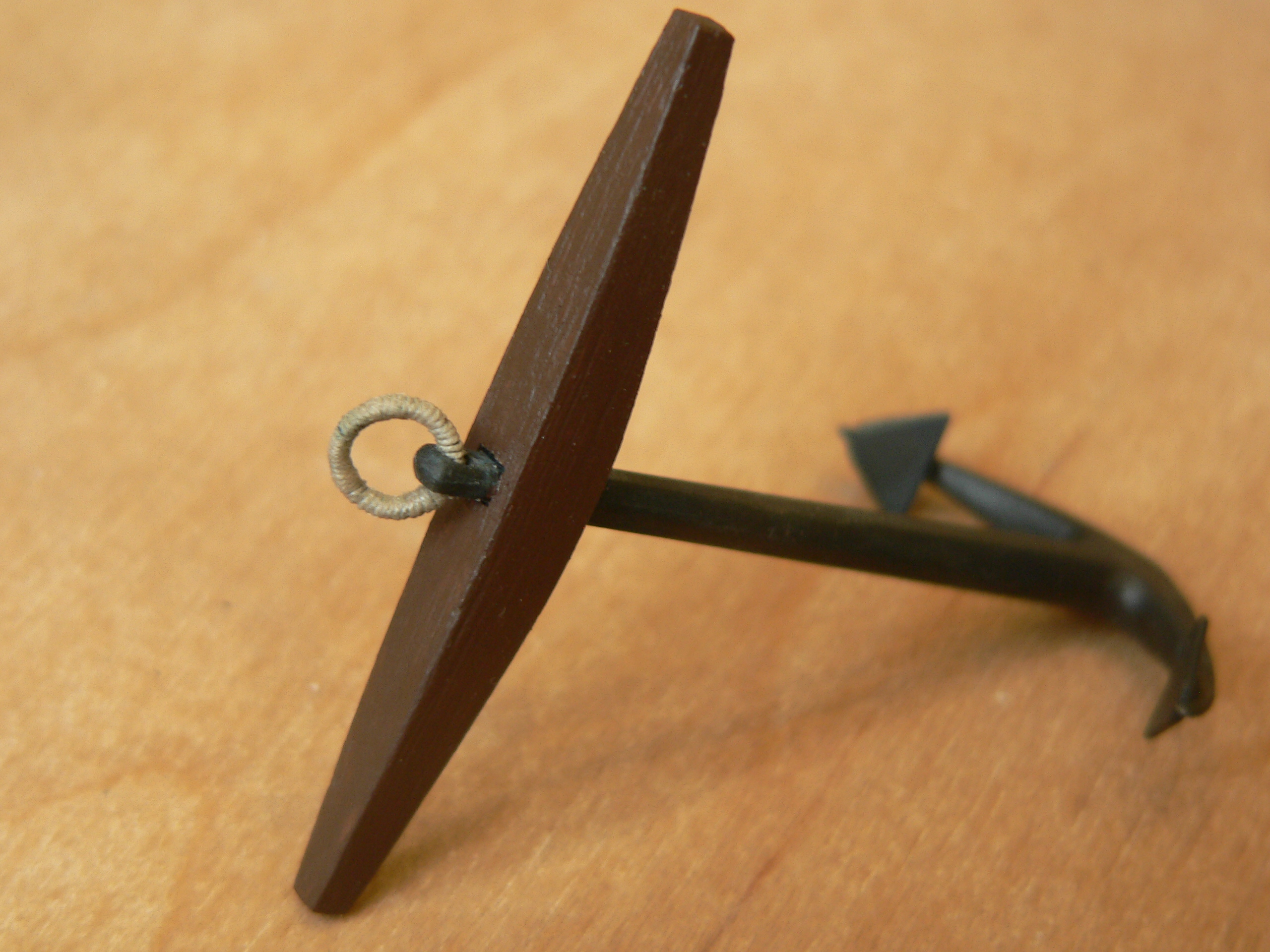

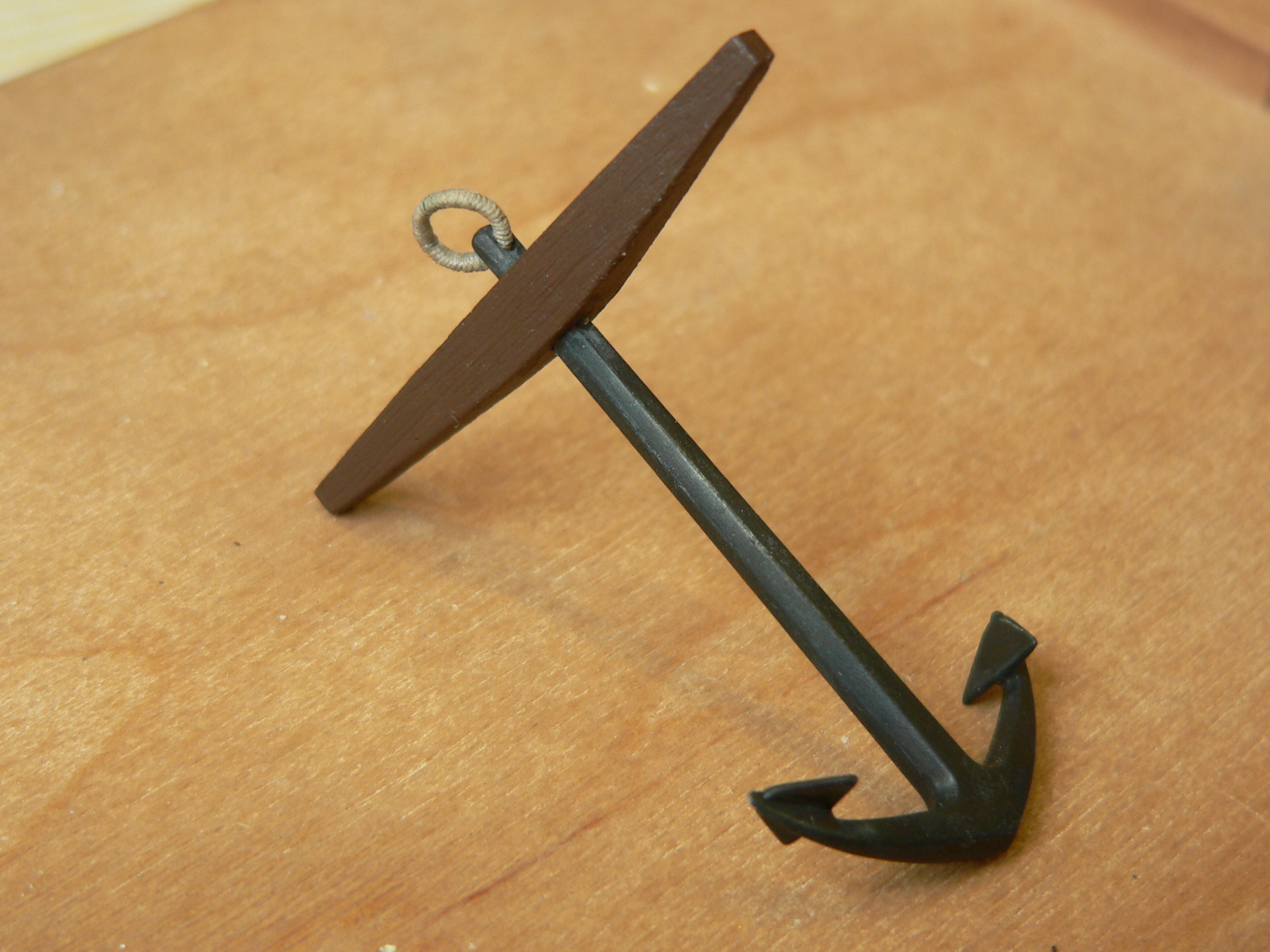

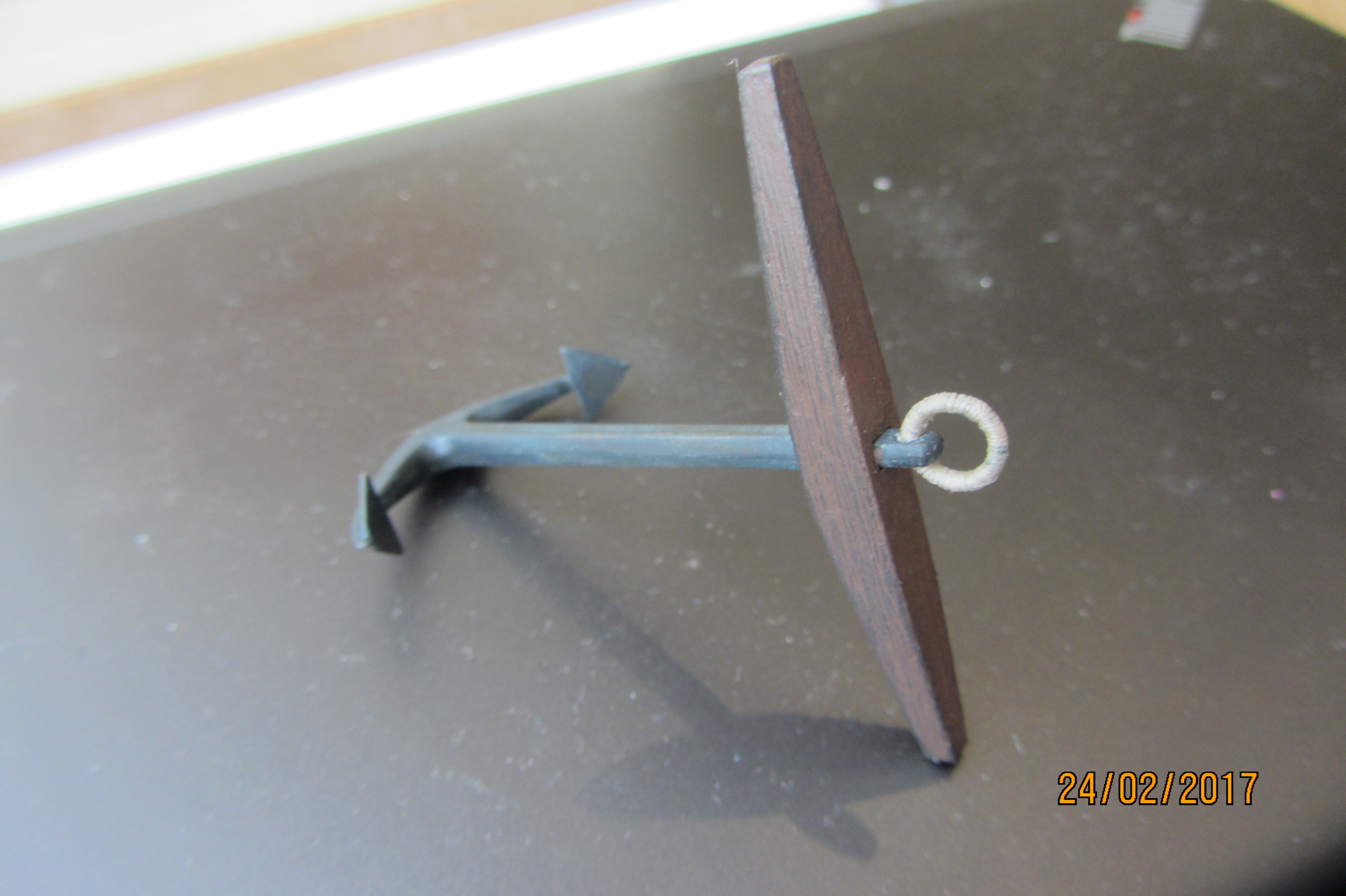

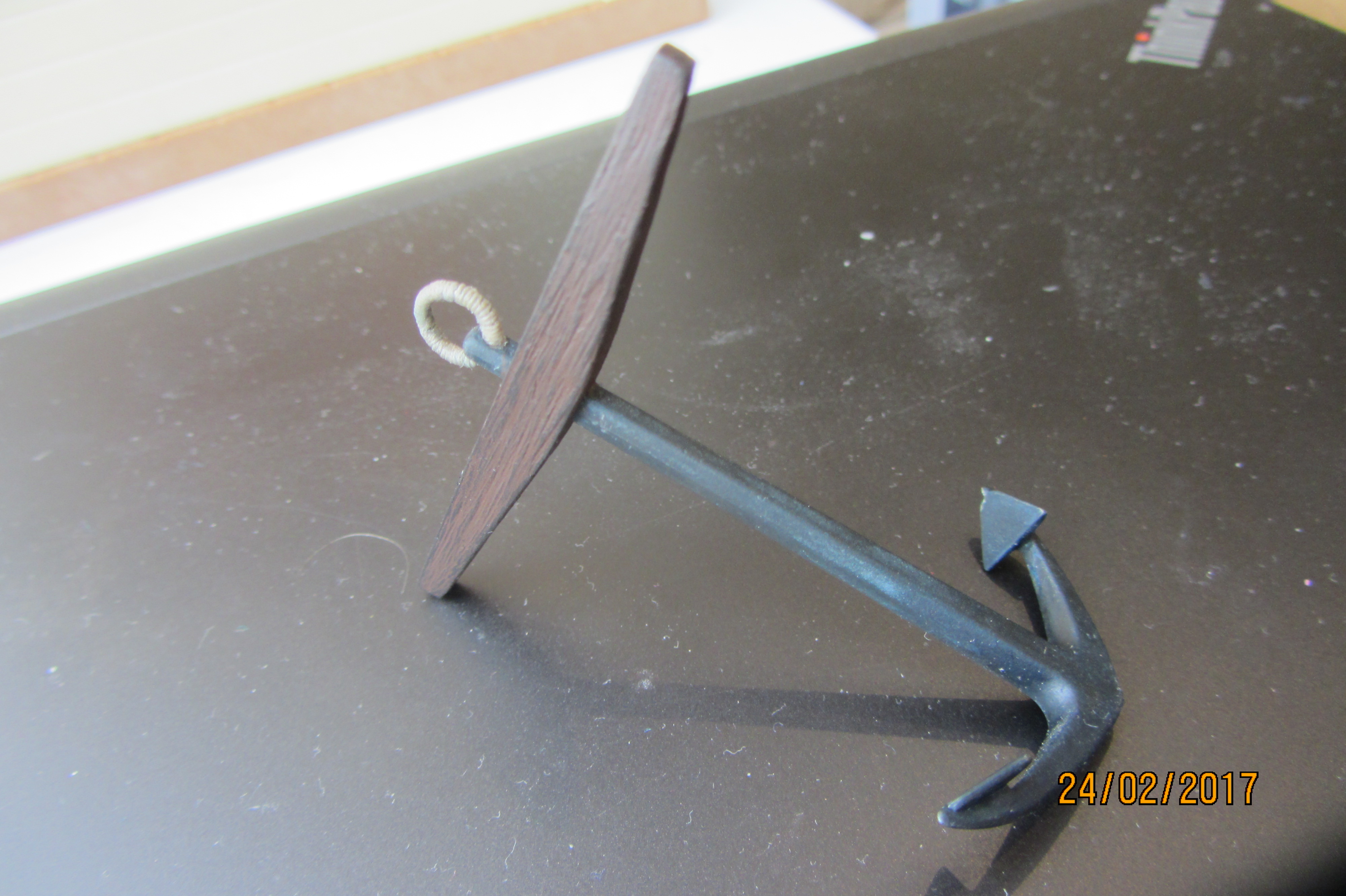

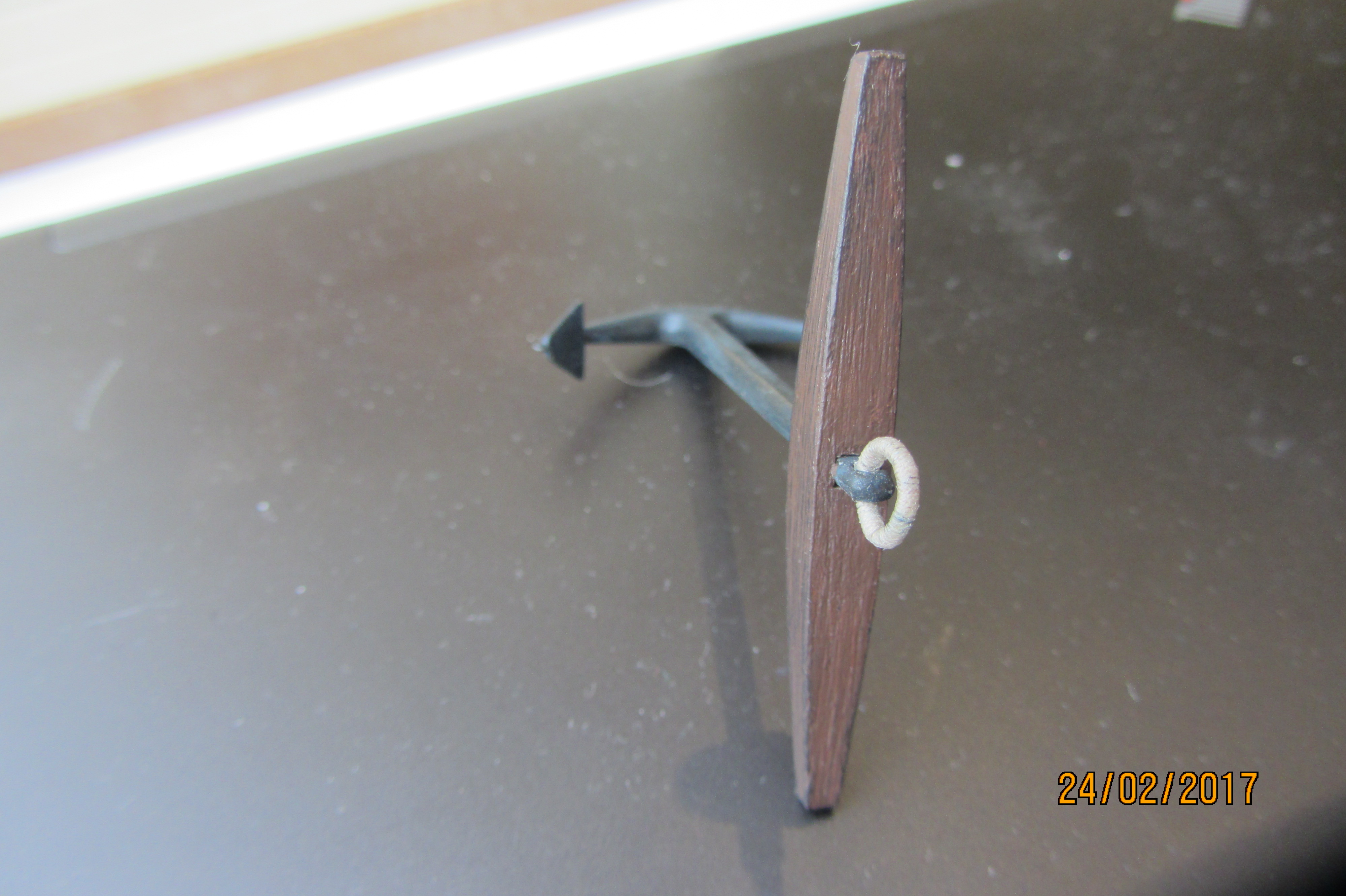

Еще пару штрихов. Да, кстати, забыл упомянуть, как я и обещал, детали использую все журнальные, шток склеил, придал правильную форму, затем слегка обработал кистью шпатлевкой по дереву, зачистил, нанес модельным ножом имитацию текстуры дерева и покрасил акрилом Верфь на столе - темно-коричневый. В финале немного сухой кистью подтонировал черным цветом.
Вложения
На стапелях: HMS Bounty 1:48; HMS Sovereign of the Seas 1:84.

Аватара пользователя
deman
Сообщения: 148
Зарегистрирован: 14 янв 2017, 18:06
Откуда: Ярославль
Благодарил (а): 22 раза
Поблагодарили: 63 раза

Re: Sovereign of the Seas от SerBruev

Сообщение deman » 24 фев 2017, 13:05

Бугели или гвозди будут?
Антон Я.

Аватара пользователя
SerBruev
Сообщения: 93
Зарегистрирован: 19 янв 2017, 14:52
Благодарил (а): 41 раз
Поблагодарили: 37 раз

Re: Sovereign of the Seas от SerBruev

Сообщение SerBruev » 24 фев 2017, 15:57

Бугели или гвозди будут?

Нет, ни бугели, ни гвозди делать не буду. В то время практиковалось изготовление штоков из единого бревна. Считаю, что на корабле были именно такие штоки, что косвенно подтверждает черно-белое изображение Соверена за авторством Виллема Ван де Вельде.
Вложения
На стапелях: HMS Bounty 1:48; HMS Sovereign of the Seas 1:84.

Аватара пользователя
Redaktor
Сообщения: 350
Зарегистрирован: 18 янв 2017, 22:47
Благодарил (а): 70 раз
Поблагодарили: 100 раз

Re: Sovereign of the Seas от SerBruev

Сообщение Redaktor » 24 фев 2017, 22:37

SerBruev писал(а):В то время практиковалось изготовление штоков из единого бревна.
:shock: :shock: :shock:
Простите, но..... Это уже обсуждалось. Язык... эээ... пальцы мозолить об клавиатуру не буду.
Делай что должен и будь что будет!
Тенно хейка банзай!

Мииха Камши
Сообщения: 23
Зарегистрирован: 24 янв 2017, 10:53
Благодарил (а): 3 раза
Поблагодарили: 4 раза

Re: Sovereign of the Seas от SerBruev

Сообщение Мииха Камши » 27 фев 2017, 12:39

Redaktor писал(а):
SerBruev писал(а):В то время практиковалось изготовление штоков из единого бревна.
:shock: :shock: :shock:
Простите, но..... Это уже обсуждалось. Язык... эээ... пальцы мозолить об клавиатуру не буду.

И правильно! Я уже говорил в другой ветке, моя задача собрать по инструкции. Вот когда на пенсии буду тогда ... Обсуждали и замечательно, но каждый решает сам за себя.

Аватара пользователя
Redaktor
Сообщения: 350
Зарегистрирован: 18 янв 2017, 22:47
Благодарил (а): 70 раз
Поблагодарили: 100 раз

Re: Sovereign of the Seas от SerBruev

Сообщение Redaktor » 27 фев 2017, 12:47

Одно дело, когда Вы строите модель "изкоробки", другое, когда Вы к этому добавляете свои рассуждения
SerBruev писал(а):В то время практиковалось изготовление штоков из единого бревна. Считаю, что на корабле были именно такие штоки,

которые мало чего общего имеют с действительностью.
Коли уж Вы выкладываете свое творение на всеобщее обозрение, будьте готовы к дискуссии. В противном случае
SerBruev писал(а): Обсуждали и замечательно, но каждый решает сам за себя.
сия демонстрация в пустоту. ИМХО.

З.Ы. на то они и форумы, чтобы ума-разума понабраться)))))))
Делай что должен и будь что будет!
Тенно хейка банзай!

Аватара пользователя
SerBruev
Сообщения: 93
Зарегистрирован: 19 янв 2017, 14:52
Благодарил (а): 41 раз
Поблагодарили: 37 раз

Re: Sovereign of the Seas от SerBruev

Сообщение SerBruev » 27 фев 2017, 15:56

Всем доброго времени суток!
Истина стоит споров. Конечно я всегда готов к дискуссии, критику принимаю нормально. А если по делу, то я не претендую на истину, но данную фразу о "из цельного бревна" я вычитал у Льва Скрягина, где он описывает якоря периода до 17в. Конечно, возможно я не правильно понял эти слова или же к 30м годам в Англии уже появились составные штоки. В любом случае сделать шпильки можно, правда это конечно тонкая работа, а переразмеренные мне не нравятся.
На стапелях: HMS Bounty 1:48; HMS Sovereign of the Seas 1:84.

Аватара пользователя
deman
Сообщения: 148
Зарегистрирован: 14 янв 2017, 18:06
Откуда: Ярославль
Благодарил (а): 22 раза
Поблагодарили: 63 раза

Re: Sovereign of the Seas от SerBruev

Сообщение deman » 27 фев 2017, 18:59

SerBruev писал(а):Всем доброго времени суток! В любом случае сделать шпильки можно, правда это конечно тонкая работа, а переразмеренные мне не нравятся.

Главное - что бы самому нравилось то что сделал и ещё - получать удовольствие от процесса постройки! А как было правильно - неправильно...ну, это пусть каждый сам для себя определяет.
Антон Я.

Аватара пользователя
SerBruev
Сообщения: 93
Зарегистрирован: 19 янв 2017, 14:52
Благодарил (а): 41 раз
Поблагодарили: 37 раз

Re: Sovereign of the Seas от SerBruev

Сообщение SerBruev » 09 апр 2017, 13:35

Всем доброго дня!

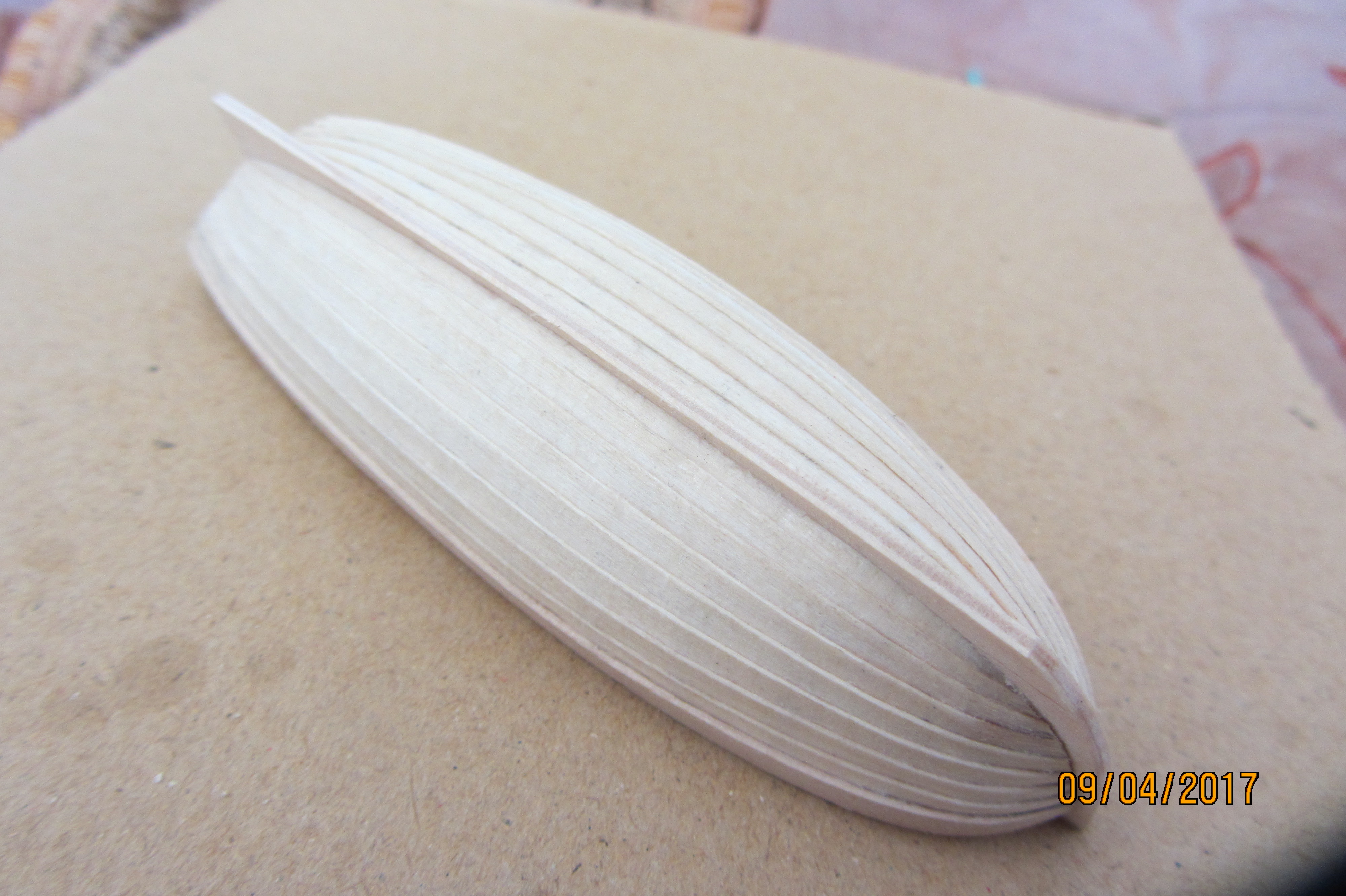

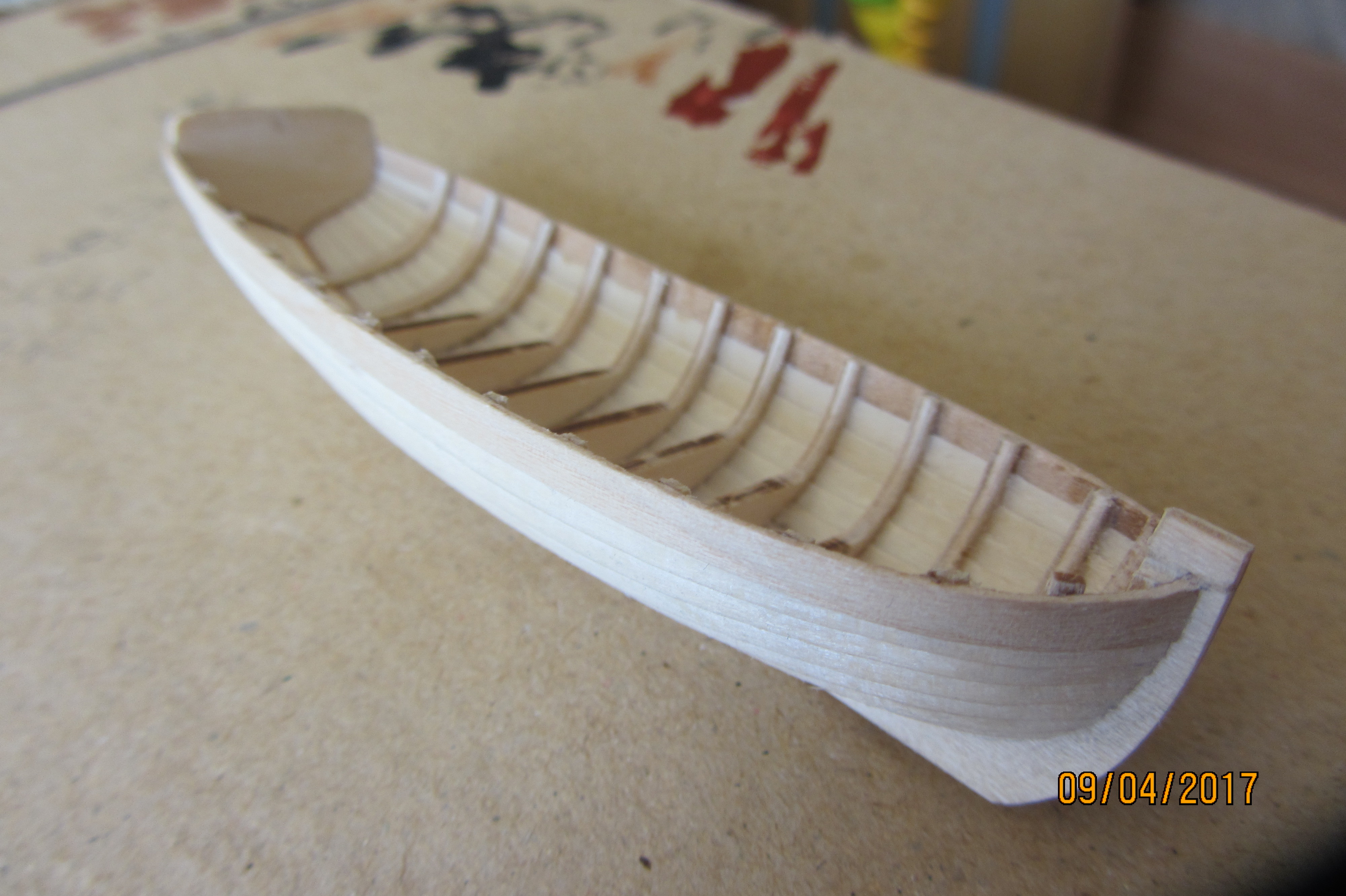

Как и многие тут, решил обшить шлюпку, но как руки не чесались, решил дождаться остальных деталей.
Вложения
На стапелях: HMS Bounty 1:48; HMS Sovereign of the Seas 1:84.

Аватара пользователя
SerBruev
Сообщения: 93
Зарегистрирован: 19 янв 2017, 14:52
Благодарил (а): 41 раз
Поблагодарили: 37 раз

Re: Sovereign of the Seas от SerBruev

Сообщение SerBruev » 09 апр 2017, 13:37

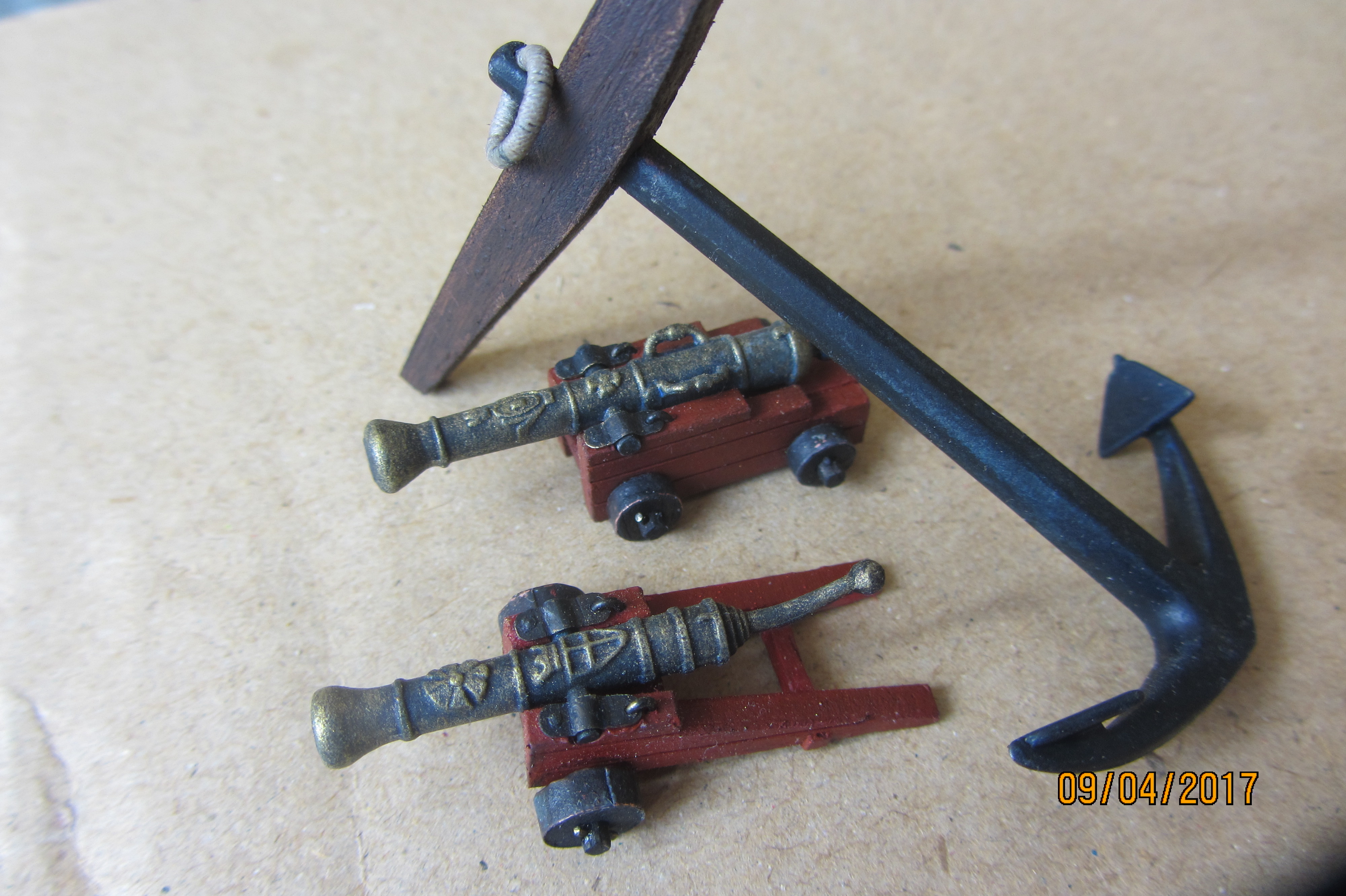

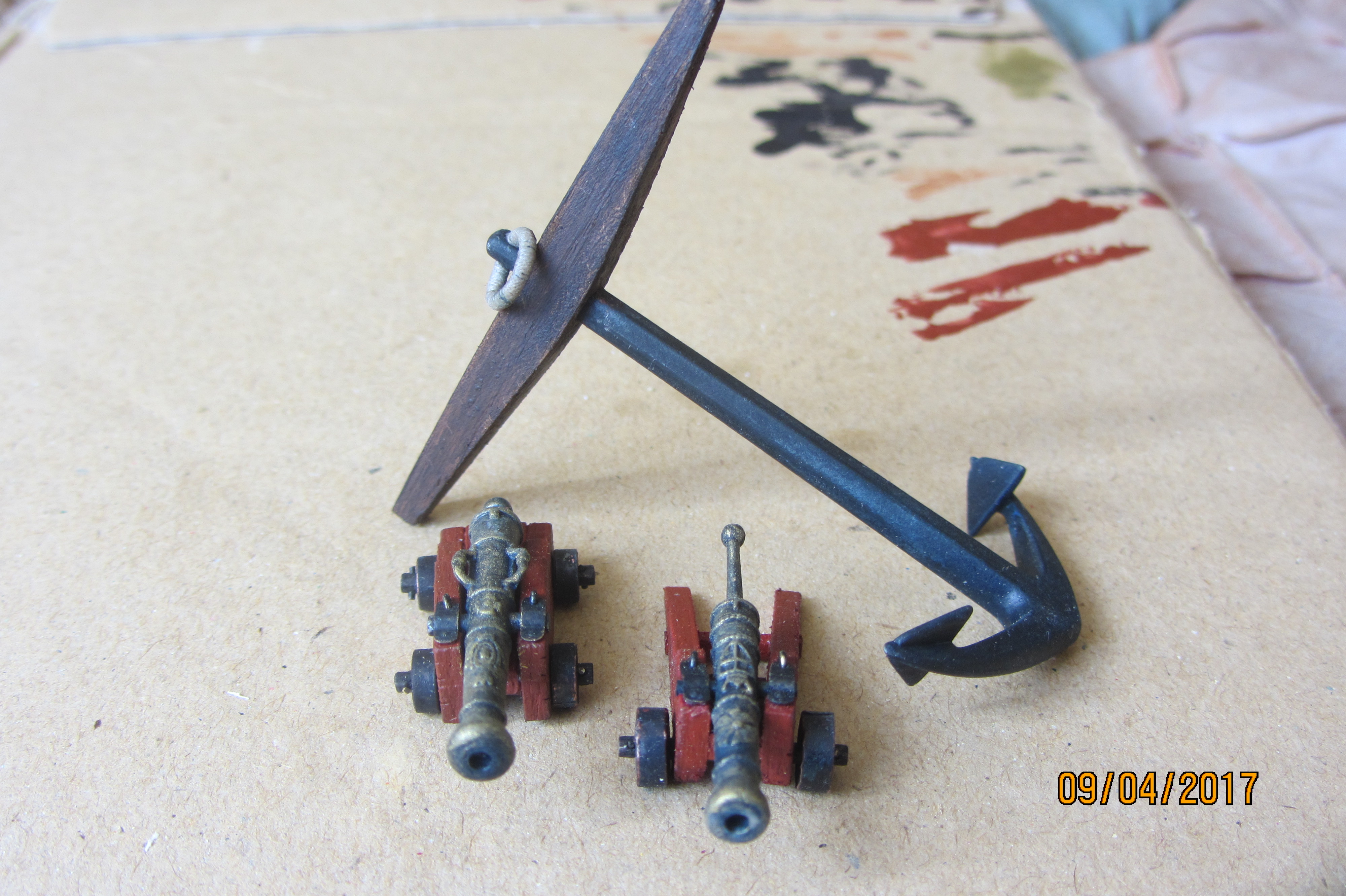

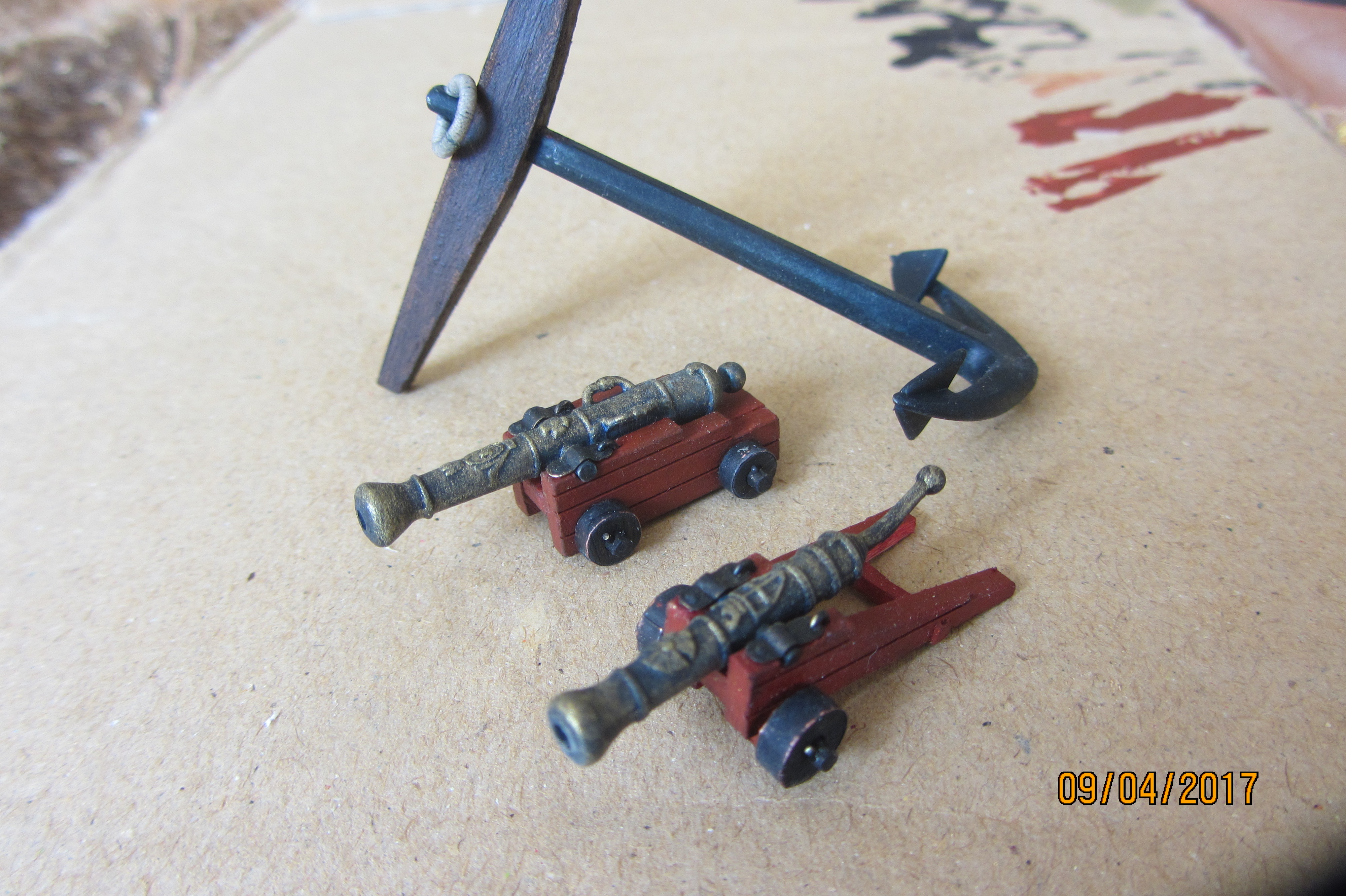

Также немного подтонировал собранные ранее пушки, якорь.
Вложения
На стапелях: HMS Bounty 1:48; HMS Sovereign of the Seas 1:84.

Аватара пользователя
Sniper
Сообщения: 622
Зарегистрирован: 20 дек 2016, 23:40
Откуда: Москва
Благодарил (а): 168 раз
Поблагодарили: 350 раз

Re: Sovereign of the Seas от SerBruev

Сообщение Sniper » 09 апр 2017, 14:01

У Вас просто отлично получилась обшивка шлюпки. А какие планы на финишную отделку? Цветовая схема уже имеется?
Я вот запнулся с последней планкой под планширем. Декор из журнала на одну эту верхнюю планку вроде не поместится, а куда его ставить? Под планку, как рекомендует журнал, не комильфо - украшение как раз под планширем располагалось. Делать эту планку шире - тоже тупик. Какая-то засада получается, как бы не пришлось от этого украшения отказаться.

Аватара пользователя
SerBruev
Сообщения: 93
Зарегистрирован: 19 янв 2017, 14:52
Благодарил (а): 41 раз
Поблагодарили: 37 раз

Re: Sovereign of the Seas от SerBruev

Сообщение SerBruev » 09 апр 2017, 15:17

Спасибо большое за оценку!
По поводу декора: я на свой страх и риск рискнул приклеить ширстрек (если я правильно запомнил название), правда использовал планку на полмиллиметра шире и на полмиллиметра толще, которую сделал из обрезка линейки. Хотел приделать декор туда, планширь будет обычный и уключины.., кажется кочеты называются. Дальше и не двигаюсь, не знаю подойдет или нет. В мыслях представляю себе уже как буду оформлять и по цвету и по декору, но мысли мыслями, нужно будет на практике делать, посмотреть какие детали декора придут, примерить, смотреть что выйдет. Скорее всего по цвету буду придерживаться журнала, считаю там нормальное нейтральное решение (исключая мелкие недочеты), единственное, хочется добавить синий, но это пока размышления...
На стапелях: HMS Bounty 1:48; HMS Sovereign of the Seas 1:84.

Аватара пользователя
Redaktor
Сообщения: 350
Зарегистрирован: 18 янв 2017, 22:47
Благодарил (а): 70 раз
Поблагодарили: 100 раз

Re: Sovereign of the Seas от SerBruev

Сообщение Redaktor » 09 апр 2017, 18:51

Классно! У Снайпера написал уже по поводу обшивки!
