Линкор Севастополь - Обсуждение сборки

[Алексей Севастополь]

Вот как будет выглядеть конструкция ватервейса.

С уважением, Алексей.

[Владимир Александрович Бараев]

download/file.php?mode=view&id=19261

[Алексей Севастополь]

Прекрасны фотографии, Вы можете гордиться своим отцом!

Но вернёмся к нашей модели.

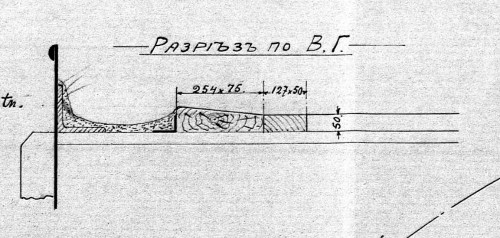

В продолжение темы, поднятой в прошлых постах, прикладываю фрагменты чертежей, по которым строились прототипы нашей модели.

Вот так должен выглядеть ватервейс на нашей модели.

С Уважением, Алексей.

[михаил викторов]

Здравствуйте! Спасибо всем за новые фото! Согласно фото разреза палубы высота ватервейса в нашем масштабе 2,5 мм?

[Алексей Севастополь]

Здравствуйте! Спасибо всем за новые фото! Согласно фото разреза палубы высота ватервейса в нашем масштабе 2,5 мм?

Примерно так получается.

Нюанс - такой же ватервейс нужно будет делать и над казематами....... пока что у Разработчика такого решения я не вижу.

С Уважением, Алексей.

[Алексей Севастополь]

Не клейте фототравление на бортовые надстройки, полученные в номерах 65 - 68 ( отверстия иллюминаторов не совпадают с рисунками и чертежами - кормовые точно ( возможно, придётся пересверливать ))

Всем привет!

Разработчик ответил, что разбивка иллюминаторов в металлических полосках ПРАВИЛЬНАЯ (я это подтверждаю!).

И появились эти полоски именно для того, чтобы исправить неправильную разбивку иллюминаторов в деревяшках.

В 79 выпуске Разработчик предлагает просто залить их чёрной краской (что вполне логично).

По ВАТЕРВЕЙСУ.

Привожу ответ Разработчика (перевёл Гуглом).

3) металлические пластины высотой, равной уровню палубы. Но на палубе будет слой палубных досок, и тогда металлическая пластина будет ниже уровня палубы. Это правда?
- Это должно быть правильно - мы предпочли сделать металлические пластины равными по высоте, чтобы клиенту не пришлось пилить или шлифовать какой-либо избыток на верхнем крае. Палубная обшивка составляет около 0,4 мм, она почти незаметна, и она будет скрыта от боли в корпусе.

4) Также по периметру всей палубы должно быть небольшое ограждение. Как это будет сделано? Это будут отдельные части?
- Это ограждение будет добавлено позже, включая поручни вокруг палубы.

Так что работаем, Коллеги!

С Уважением, Алексей.

[михаил викторов]

Здравствуйте! На данный момент работаю над кормовой частью корпуса.Опять полезли "косяки" издателя.

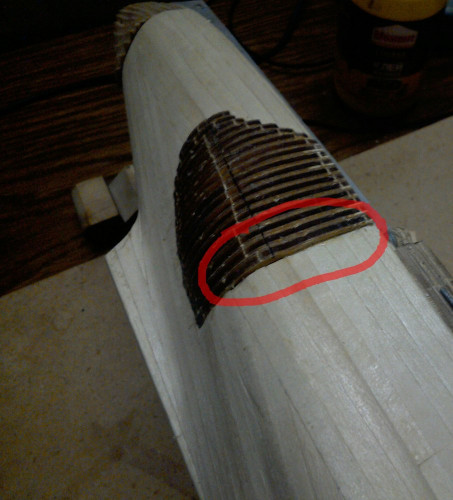

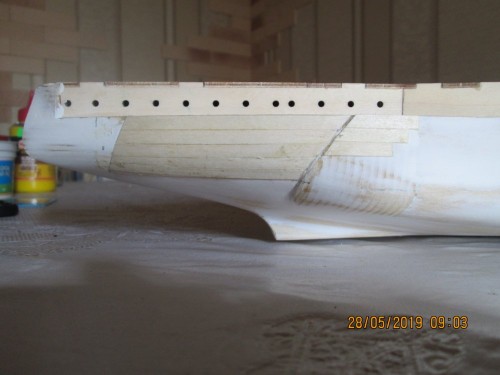

1. Броневой пояс корпуса выступает над обшивкой в кормовой части. Издатель забыл про это. Это поправимо: наклеил рейки чистовой обшивки, согласно чертежу. (фото ниже)
2. Стал примерять бортовые казематы: на оригинале второй кормовой и первый носовой каземат не выступают за габариты корпуса (фото ниже). У нас они свисают. Как исправить - пока не знаю.
3. Я до последнего надеялся, что издатель даст травление обшивки казематов, а нет. Он предлагает все замазать шпатлевкой и в №79 полностью покрасить корпус. Что за отношение к нам и модели? Как то так.

[Алексей Севастополь]

1. Броневой пояс корпуса выступает над обшивкой в кормовой части. Издатель забыл про это. Это поправимо: наклеил рейки чистовой обшивки, согласно чертежу. (фото ниже)

Я сообщал об этом Разработчику, но ответа пока не было.
Вы очень правильно заметили этот нюанс.

2. Стал примерять бортовые казематы: на оригинале второй кормовой и первый носовой каземат не выступают за габариты корпуса (фото ниже). У нас они свисают. Как исправить - пока не знаю.

Так свисают они только из-за того, что нужно будет увеличивать толщину верхней части булей.
Тогда они и свисать не будут.

3. Я до последнего надеялся, что издатель даст травление обшивки казематов, а нет. Он предлагает все замазать шпатлевкой и в №79 полностью покрасить корпус.

Я бы предложил оклеить и казематы и борта тонким пластиком. И уйти от металла.

С Уважением, Алексей.

[михаил викторов]

Алексей. Я и так увеличил толщину булей, как писал выше, а казематы все равно свисают, по крайне мере кормовой. А насчет пластика- надо подумать.

[Алексей Севастополь]

Загляните вот сюда.
viewtopic.php?f=206&t=965&start=100

Я, чтобы не растекаться мыслею по древу, буду свои отчёты публиковать в той ветке, а то разброс получается.

С Уважением Алексей.

[Сергей Владимирович Дианов]

А что делать с этими местами,стачивать или шпаклевать по всей длине?из журнала по фоткам вообще ничего не понятно.может кто уже обработал как надо?

[Алексей Севастополь]

Привет!

А Вы посмотрите вот здесь.

viewtopic.php?f=206&t=965&start=125

С Уважением, Алексей.

[UncleSasha]

Для общей картины и в дополнение к посту коллеги Алексей Севастополь: viewtopic.php?f=206&t=965&start=200#p61859

Фото 37-мм автоматической установи 70-К(со щитами).
Фотографировал во внутреннем дворике Военно-исторического музея Тихоокеанского флота (г. Владивосток) 29.09.2019 г.

















Ну и кому интересно, о самом музее: https://www.museumtof.ru/index.php/aboutmuseum

[Алексей Севастополь]

Спасибо за приятное дополнение!

С Уважением, Алексей.

[михаил викторов]

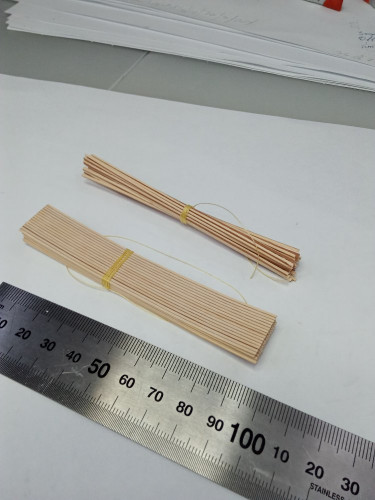

Всем привет. Решил проработать вопрос по палубному настилу. Что бы ширина шпона палубы была ближе к размерам оригинала, сделал приспособу и немного нарезал шпон на полоски 1 мм ( 200 мм оригинал). Как клеить эти "волосы" пока не представляю. Далее вопрос по металлическим поперечинам палубы (забыл как называются)- ширина их должны быть тоньше ширины досок: как их с имитировать? Может у кого есть другие предложения по палубному настилу?

[михаил викторов]

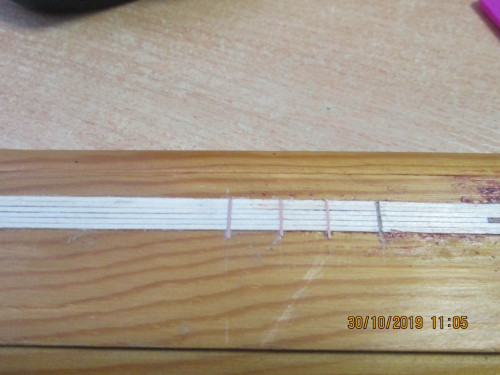

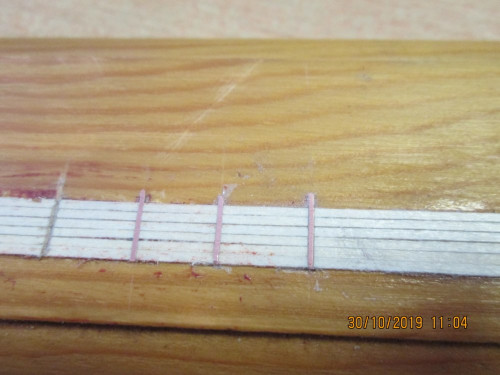

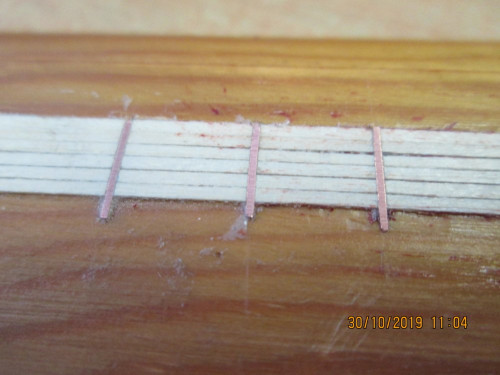

Всем привет. Решил проверить одну технологию палубного настила. Приклеил нарезанный шпон (1мм) на кусочек деревяшки (трудностей, как я думал, не возникло. главное первую планку приклеить по линейке) Далее треугольным надфилем сделал поперечные канавки в палубном настиле. Взял медную проволоку 0,4 мм (интернет кабель витая пара) нарезал на отрезки.Вклеил на "Момент" отрезки проволоки в канавки. Надфилем убрал выступающие над палубой части проволоки. Зашлифовал все в одну плоскость. Фото ниже. Так как фрагмент палубы маленький, то трудностей с монтажом не возникло. Но появились вопросы: как и чем сделать ровные поперечные канавки на всю ширину палубы? Как снять изоляцию и сделать ровные отрезки проволоки (провод в витой паре не ровный). И дополнительные вопросы: конопатился ли палубный настил корабля ( если да то надо делать имитацию конопатки)? Какое финишное покрытие палубы?

[Алексей Севастополь]

Привет!

Есть маленький нюанс...... к 1945 году, на момент которого мы строим модель, металлических поперечных полос из мюнц-металла на палубе корабля уже не было.

Они были заменены на деревянные чаковые вставки.

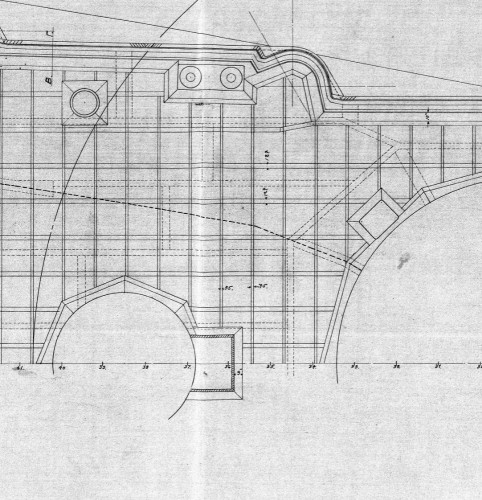

Фрагмент разбивки (с пока ещё металлическими накладками) представляю.

Лично для меня сейчас делают палубный набор из бамбука с прожилками из груши.

Дорого, конечно, но я решил сделать.

С Уважением, Алексей.

[михаил викторов]

Глядя на чертежи, получается,что ширина палубного настила вообще 76 мм а поперечные планки даже толще?

[михаил викторов]

Немного ошибся. Ширина продольных и поперечных планок одинаковая 75 мм. В нашем масштабе 0,38мм Вот эта задача!?

[Алексей Севастополь]

Коллега!

Мы же делаем всего-навсего модель в масштабе 1/200!!!!!!!

Можно, конечно, и волосинки в носу у командира постараться изобразить.... но нужно ли?

Любой масштаб, кроме, конечно один к одному, подразумевает условности.

С Уважением, Алексей.

[Алексей Севастополь]

Кстати, для более уверенной работы со шпоном, лучше всего использовать ювелирный лобзик и пилки к нему.

Геморроя будет намного меньше.

С Уважением, Алексей.

[Алексей Севастополь]

Вдогонку.

А вот расстояние между поперечными полосами лучше всего всё-таки выдерживать. А оно в нашем масштабе составляет 4,5мм (ошибочное значение исправлено!).

Вот это будет хорошо заметно для глаза.

С Уважением, Алексей.

[михаил викторов]

Алексей. По чертежу расстояние между поперечинами -900 мм в нашем масштабе 4,5мм Так?

[Алексей Севастополь]

Ой, старый дурак...... конечно же 4,5мм!!!!!!

С Уважением, Алексей.

[михаил викторов]

Всем привет. С палубным настилом боле менее определился. Буду делать из полосок 1 мм с деревянными а не железными поперечинами. У меня просьба к Алексею. Раньше мы обсуждали вопрос по одному из элементов палубного настила-ватервейс. Вы писали, что разработчик даст нам детали этого элемента. Так как Вы держите связь с издателем, то, если есть такая возможность, то выложите фото деталей ватервейса от издателя. Есть задумки, как данный элемент сделать,но хочется узнать что предложит разработчик. Заранее спасибо.
