Re: Севастополь - Доработки "базового" комплекта

Сообщение Шахтинец » 15 дек 2018, 10:46

Уважаемый Алексей! Убедительная просьба-сопровождайте свои отчеты большим количеством фото. У нас будет на что ориентироваться при попытках доработать свои модели.
С Уважением Борис.
глюк компьютера, отправил один раз а прошло трижды. Просьба Админу-подчистить.

Алексей Севастополь
Консультант по сборке
Сообщения: 276
Зарегистрирован: 30 янв 2018, 12:35
Откуда: Москва
Благодарил (а): 15 раз
Поблагодарили: 261 раз

Re: Севастополь - Доработки "базового" комплекта

Сообщение Алексей Севастополь » 15 дек 2018, 11:28

Шахтинец писал(а):
15 дек 2018, 10:46
Уважаемый Алексей! Убедительная просьба-сопровождайте свои отчеты большим количеством фото. У нас будет на что ориентироваться при попытках доработать свои модели.
С Уважением Борис.
Так я и стараюсь делать именно это...... каждый шажок отображаю.

Вот, например, следующий шаг.

Откатные двери на задней стенке башен ГК.

Ну, не понравилось мне, что всё такое "плоское" получается.
На задней стенке башен ГК броня ведь была порядка 300мм (самая толстая из всей башни, и служила противовесом далеко вперёд выступающим стволам орудий ГК).

Постарался придать объёма этой конструкции.

Алексей Севастополь
Консультант по сборке
Сообщения: 276
Зарегистрирован: 30 янв 2018, 12:35
Откуда: Москва
Благодарил (а): 15 раз
Поблагодарили: 261 раз

Re: Севастополь - Доработки "базового" комплекта

Сообщение Алексей Севастополь » 15 дек 2018, 11:33

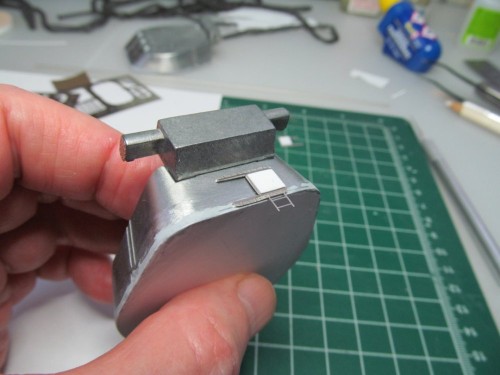

А вот как это будет выглядеть на самой башне.
Согласитесь, что смотрится вся эта конструкция намного более жизненно.

Пока что - "насухо", т.к. сначала надо будет установить башню на барбет, чтобы не сорвать трапик.

И ещё один нюанс.

Прямо под откатной броневой дверью на башнях ГК был ещё установлен дополнительный противовес. Опять же для того, чтобы компенсировать огромный вес стволов орудий ГК на вылете.

Но этим можно будет заниматься только после установки барбета.

С Уважением, Алексей.


P.S. Внимание!!!!!

Лючки на задней стенки башен ГК по бокам от откатной бронедвери ПРИКЛЕИВАТЬ НЕ НАДО!!!!!
Такие лючки появились уже после войны на башнях с "Полтавы", установленных на 30-й батарее под Севастополем.
И служили они для замены лейнеров.

Цитата:
Ле́йнер (от англ. liner — вкладыш) — сменная часть ствола артиллерийского орудия[1]. Представляет собой вставную тонкостенную трубу с винтовыми нарезами, образующую канал ствола артиллерийского орудия и перекрываемую оболочкой (кожухом) по всей длине. Применяется главным образом в орудиях крупного калибра (от 12") для увеличения живучести их стволов[2] и компенсации снижения точности стрельбы в результате износа нарезов в процессе эксплуатации.

На нашем "Севастополе" таких лючков не было.

Алексей Севастополь
Консультант по сборке
Сообщения: 276
Зарегистрирован: 30 янв 2018, 12:35
Откуда: Москва
Благодарил (а): 15 раз
Поблагодарили: 261 раз

Re: Севастополь - Доработки "базового" комплекта

Сообщение Алексей Севастополь » 15 дек 2018, 15:00

Всем привет!

Продолжим?

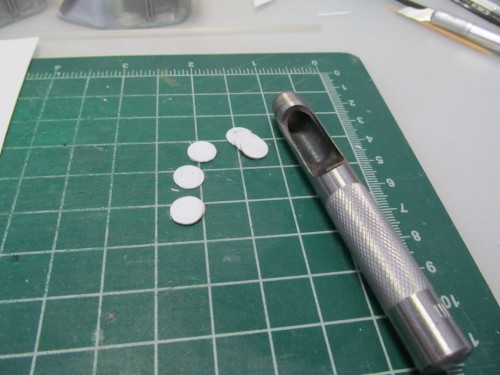

Как Вы думаете, что это такое я делаю: зачем пробойником навырезал из пластика эти кружочки?
А всё очень просто.

Разработчики взяли за основу чертежи модернизации 1938 года, когда зенитные дальномеры устанавливались непосредственно на крышу башни ГК.
Но у нас - 1945 год! А в это время под дальномерами уже появилась площадка для их обслуживания.

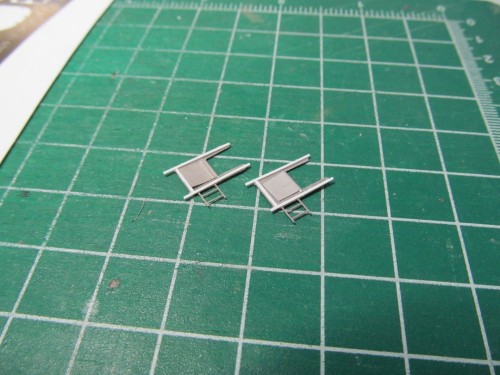

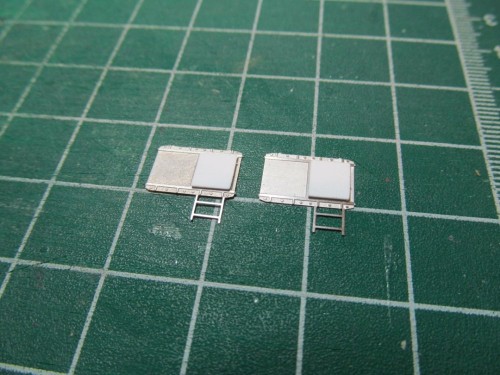

С помощью пробойника, куска пластика и трубочки для коктейля получаем вот такую конструкцию.

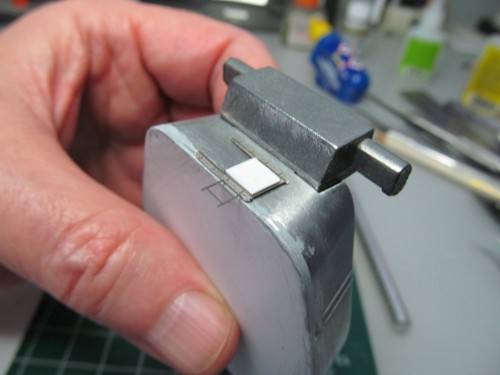

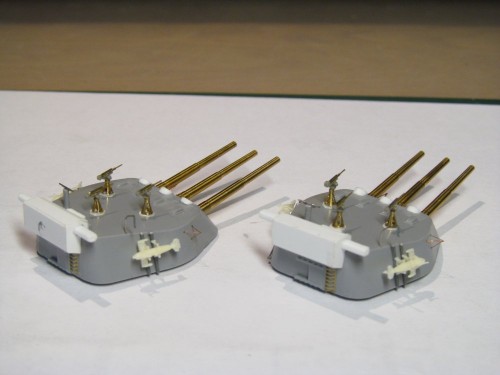

А на башне это будет выглядеть примерно вот так.
Только останется добавить трап и леерное ограждение.

Пока что - всё.....

С Уважением, Алексей.

Алексей Севастополь
Консультант по сборке
Сообщения: 276
Зарегистрирован: 30 янв 2018, 12:35
Откуда: Москва
Благодарил (а): 15 раз
Поблагодарили: 261 раз

Re: Севастополь - Доработки "базового" комплекта

Сообщение Алексей Севастополь » 21 дек 2018, 13:27

Всем привет!

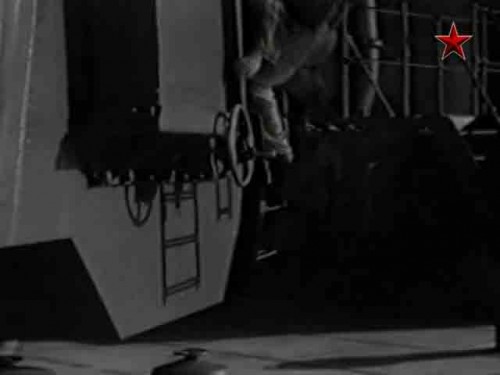

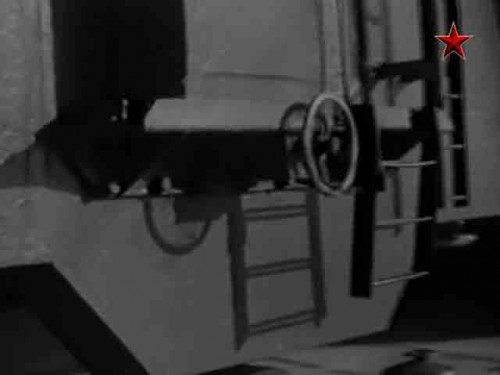

В дополнение к ранее сказанному, представляю Вашему вниманию кадр из фильма ВМФ СССР. Хроника победы. Фильм №01. Линкор Марат (2012)
Противовес и откатная дверь.jpg
Противовес и откатная дверь1.jpg
Здесь чётко видна конструкция кормовой стенки башни ГК с откатной дверью, противовесом и с трапом в бронеколпак башенного дальномера.

Кто захочет - сможет это воспроизвести на своей модели.

С Уважением, Алексей.

Аватара пользователя
UncleSasha
Сообщения: 69
Зарегистрирован: 02 фев 2018, 13:11
Откуда: СССР, Владивосток
Благодарил (а): 26 раз
Поблагодарили: 51 раз

Re: Севастополь - Доработки "базового" комплекта

Сообщение UncleSasha » 21 дек 2018, 14:25

Алексей Севастополь писал(а):
15 дек 2018, 15:00
...А на башне это будет выглядеть примерно вот так...
Алексей, приветствую!

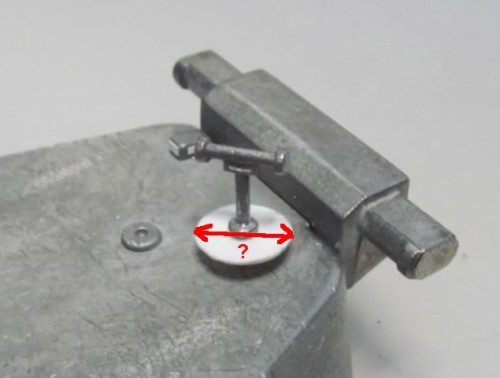

Подскажите диаметр....

Алексей Севастополь
Консультант по сборке
Сообщения: 276
Зарегистрирован: 30 янв 2018, 12:35
Откуда: Москва
Благодарил (а): 15 раз
Поблагодарили: 261 раз

Re: Севастополь - Доработки "базового" комплекта

Сообщение Алексей Севастополь » 21 дек 2018, 15:06

UncleSasha писал(а):
21 дек 2018, 14:25
Подскажите диаметр....
9,0мм.

С Уважением, Алексей.

Шахтинец
Сообщения: 57
Зарегистрирован: 20 фев 2018, 09:26
Благодарил (а): 10 раз
Поблагодарили: 21 раз

Re: Севастополь - Доработки "базового" комплекта

Сообщение Шахтинец » 26 дек 2018, 12:25

Алексей! А где был вход в броне колпак дальномера на башне ГК? Снизу или сбоку. Пересмотрел всевозможные фото оригинала и моделей, ясности нет. Вы не в курсе ??!

Алексей Севастополь
Консультант по сборке
Сообщения: 276
Зарегистрирован: 30 янв 2018, 12:35
Откуда: Москва
Благодарил (а): 15 раз
Поблагодарили: 261 раз

Re: Севастополь - Доработки "базового" комплекта

Сообщение Алексей Севастополь » 26 дек 2018, 13:20

Привет!

На втором фото из фильма (см. выше) этот трап немного виден.

А вот вид на башню моей "Парижской коммуны"
Т.е. трап шёл по задней стенке башни чуть правее откатной двери.
И люк в башенку дальномера был снизу.

С Уважением, Алексей.

Шахтинец
Сообщения: 57
Зарегистрирован: 20 фев 2018, 09:26
Благодарил (а): 10 раз
Поблагодарили: 21 раз

Re: Севастополь - Доработки "базового" комплекта

Сообщение Шахтинец » 26 дек 2018, 13:55

Алексей! Я примерно так и подумал. Так как модель пока покупается "в стол", то буду постепенно копить травление трапов , точёные стволы прочую мелочевку. Брать планирую на " Наварине" и "Судомоделисте". НЕ РЕКЛАМА !!!.

Алексей Севастополь
Консультант по сборке
Сообщения: 276
Зарегистрирован: 30 янв 2018, 12:35
Откуда: Москва
Благодарил (а): 15 раз
Поблагодарили: 261 раз

Re: Севастополь - Доработки "базового" комплекта

Сообщение Алексей Севастополь » 26 дек 2018, 14:07

А что не так со стволами?

Ну, обработать стыки прессформ.... я вся недолга.

А вот трапы будут нужны.

С Уважением, Алексей.

Алексей Севастополь
Консультант по сборке
Сообщения: 276
Зарегистрирован: 30 янв 2018, 12:35
Откуда: Москва
Благодарил (а): 15 раз
Поблагодарили: 261 раз

Re: Севастополь - Доработки "базового" комплекта

Сообщение Алексей Севастополь » 10 фев 2019, 11:39

Всем привет!

Учитывая, что в скором времени нам придётся работать с палубами, хочу обратить внимание на ещё один нюанс, который подразумевает различия между между прототипом нашей модели и самой моделью, разрабатываемой фирмой ДеАгостини.

Начиная с номера 44 в комплекте появляются металлические полоски, предназначенные для имитации поперечных полос крепления палубы корабля.

Но к 1945 году (на период постройки нашей модели) эти металлические полоски были уже заменены на
широкие деревянные чаковые закладки.

А это значит, что поперечные полоски будут уже не металлическими, а деревянными.

Как-то так получается...

С Уважением, Алексей.

Sleep125
Сообщения: 8
Зарегистрирован: 21 ноя 2018, 13:15
Откуда: Екатеринбург
Поблагодарили: 3 раза

Re: Севастополь - Доработки "базового" комплекта

Сообщение Sleep125 » 21 мар 2019, 20:48

Алексей Севастополь писал(а):
21 дек 2018, 13:27
Всем привет!

В дополнение к ранее сказанному, представляю Вашему вниманию кадр из фильма ВМФ СССР. Хроника победы. Фильм №01. Линкор Марат (2012)

Противовес и откатная дверь.jpg
Противовес и откатная дверь1.jpg

Здесь чётко видна конструкция кормовой стенки башни ГК с откатной дверью, противовесом и с трапом в бронеколпак башенного дальномера.

Кто захочет - сможет это воспроизвести на своей модели.

С Уважением, Алексей.
Просто хочу внести точность - это кадр из фильма Моряки 1939 года.
Там линкор «Парижская коммуна» изображал линкор "Кремль"

Алексей Севастополь
Консультант по сборке
Сообщения: 276
Зарегистрирован: 30 янв 2018, 12:35
Откуда: Москва
Благодарил (а): 15 раз
Поблагодарили: 261 раз

Re: Севастополь - Доработки "базового" комплекта

Сообщение Алексей Севастополь » 23 мар 2019, 11:09

Всем привет!

Закончил, наконец-то, модель "Императрицы Екатерины Великой" и ручки снова потянулись к "Севастополю".

Перечитал для начала все созданные на данном Форуме темы, и пришёл к выводу, что разбрасываться в своих изысканиях по разным страничкам мне не следует - это вносит некоторую путаницу в постройку моделей нашими Коллегами.
А поскольку я всё равно стараюсь что-то где-то доделать или переделать, то вести свой отчёт о работе буду в данной ветке. Ну и соответственно, буду отвечать на поставленные вопросы на других страничках нашего Форума.

Это было лирическое вступление, а вот теперь - к делу!

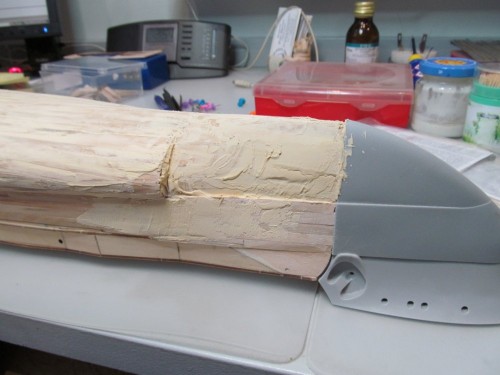

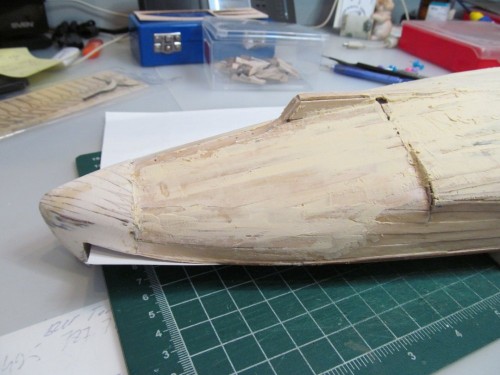

Корпус у меня обшит "начерно", и дома его утюжить как-то не хочется - подожду, когда можно это мероприятие проводить на улице.

Для этого времени года можно чем-нибудь заняться и в домашних условиях.

Первое.

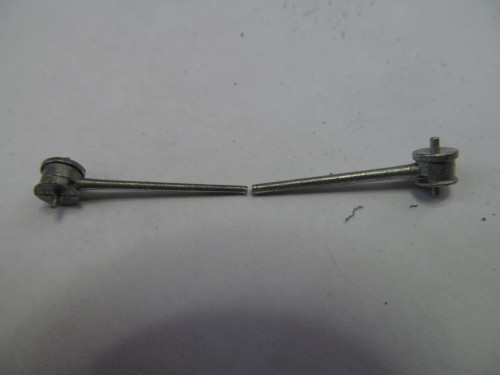

Даже в масштабе 1/350 моделисты стараются стволы орудий высверливать, или использовать медицинские иглы различных диаметров.
В нашем случае стволы противоминной артиллерии оказались полностью глухими.
Можно, конечно же, изобразить на дульных срезах чехлы..... но это лично мне не нравится.

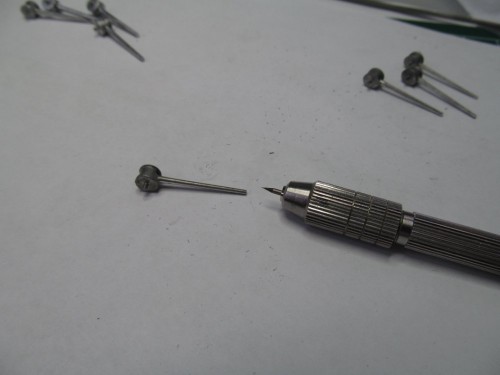

Пришлось высверливать.
А вот теперь самое удивительное!
Калибр орудий противоминной артиллерии на линейном корабле "Севастополь" был один постоянный для орудий во всех плутонгах - 120мм!!!!!

Что мы имеем в данном случае?

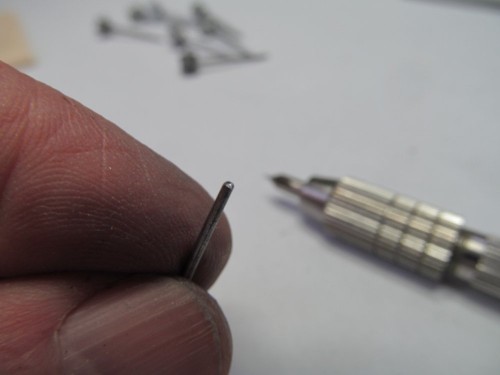

Кстати, мало того, что засверливать пришлось эти чудесные стволы свёрлами разного диаметра, но даже материал, из которого эти стволы изготовлены - разный!

К счастью, пока что получается, что стволы обладают таким чудесным свойством как - ПАРНОСТЬ!
А казематы по бортам нашей модели (да и на прототипе) располагались именно ПОПАРНО!

Второе.

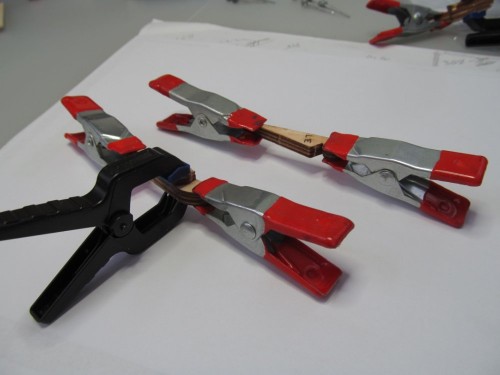

Исходя из предыдущих размышлений, разложил стволы парами и начал сооружать плутонги противоминной артиллерии.
