История корабля "Солей Рояль"

Сообщение Kirillchik1982 » 16 фев 2019, 19:29

Предлогаю выкладывать в тему все, что связано с кораблём, модель которого мы строим (изображения, чертежи и т.д.)

Kirillchik1982
Сообщения: 70
Зарегистрирован: 11 дек 2018, 20:44
Откуда: Москва
Благодарил (а): 30 раз
Поблагодарили: 48 раз

Re: История корабля "Солей Рояль"

Сообщение Kirillchik1982 » 16 фев 2019, 20:00

Первый корабль французского королевского флота "Солей Рояль"
«Соле́й Роя́ль» (фр. Soleil-Royal 'Королевское Солнце') — корабль французского ВМФ. Заложен на верфях в Бресте в 1668 году. Строителем был корабельный мастер Лоран Хуба́к. Корабль был спущен на воду в 1669 году и вошёл в состав французского флота.По своим конструктивным особенностям «Soleil-Royal» представлял трехдечный (т.е. трех палубный корабль или трехмачтовый, в разных источниках по разному) линейный корабль 1-го ранга (корабли от 90 до 100 и более орудий на борту) с количеством 104-х орудий на борту. Приведу изображения корабля " Солей Рояль" хранящиеся в Лувре.
Вложения
Последний раз редактировалось Kirillchik1982 17 фев 2019, 11:20, всего редактировалось 1 раз.

Kirillchik1982
Сообщения: 70
Зарегистрирован: 11 дек 2018, 20:44
Откуда: Москва
Благодарил (а): 30 раз
Поблагодарили: 48 раз

Re: История корабля "Солей Рояль"

Сообщение Kirillchik1982 » 17 фев 2019, 10:47

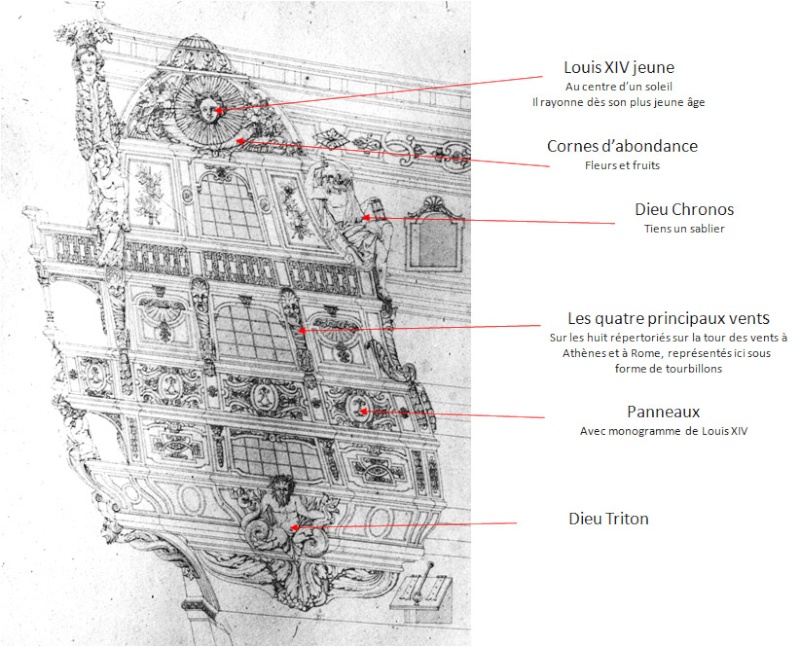

Продолжение. Этот корабль хоть и был одним из флагманов Королевского флота, не использовался и до 1688 года простоял в бухте Бреста. Переоборудован в 1688-1690 годах, а скорее всего полностью перестроен.«С его 2000 стволами и 110 орудиями, его черным корпусом, белым, синим и крабообразным, вырезанным золотыми веревками, это было превосходное здание», - пишет Франсуа Блюш, французский специалист по историческим наукам времен Людовика XIV. (перевод с оригинала) В украшении корабля появляется изображения солнца, символа Людовика XIV.

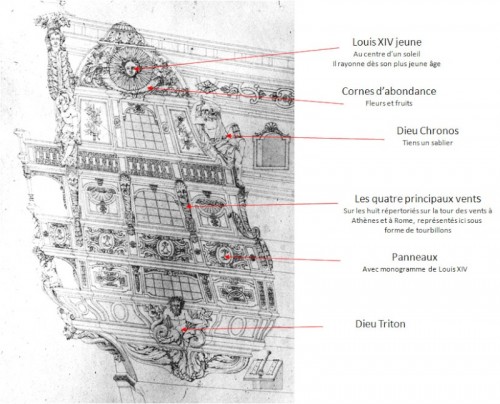

Soleil-Royal был хорошим парусником и художественное оформление его корпуса считалось одним из самых красивых и сложных из всех причудливых флагманских кораблей. Гальюнная (носовая) корабельная фигура в виде «солнца» была выбрана по настоянию Людовика XIV, как его личный символ. (взято из википедии)
- Размеры:длина 164 фута 6 дюймов (53,43 м); ширина 44 фута 6 дюймов (14,45 м); полый 21 фут (6,82 м).
- Вооружение: первая батарея 30 орудий по 36 фунтов; второй аккумулятор 30 орудий из 18; третий аккумулятор 30 орудий из 12; предсказание 6 орудий из 8; квартал 10 орудий из 8; четверть корма 4 орудия из 4. Всего 110 орудий, все в бронзе. Состав команды в 1669 году: 980 человек (80 офицеров, 120 унтер-офицеров, 480 матросов, 300 солдат).

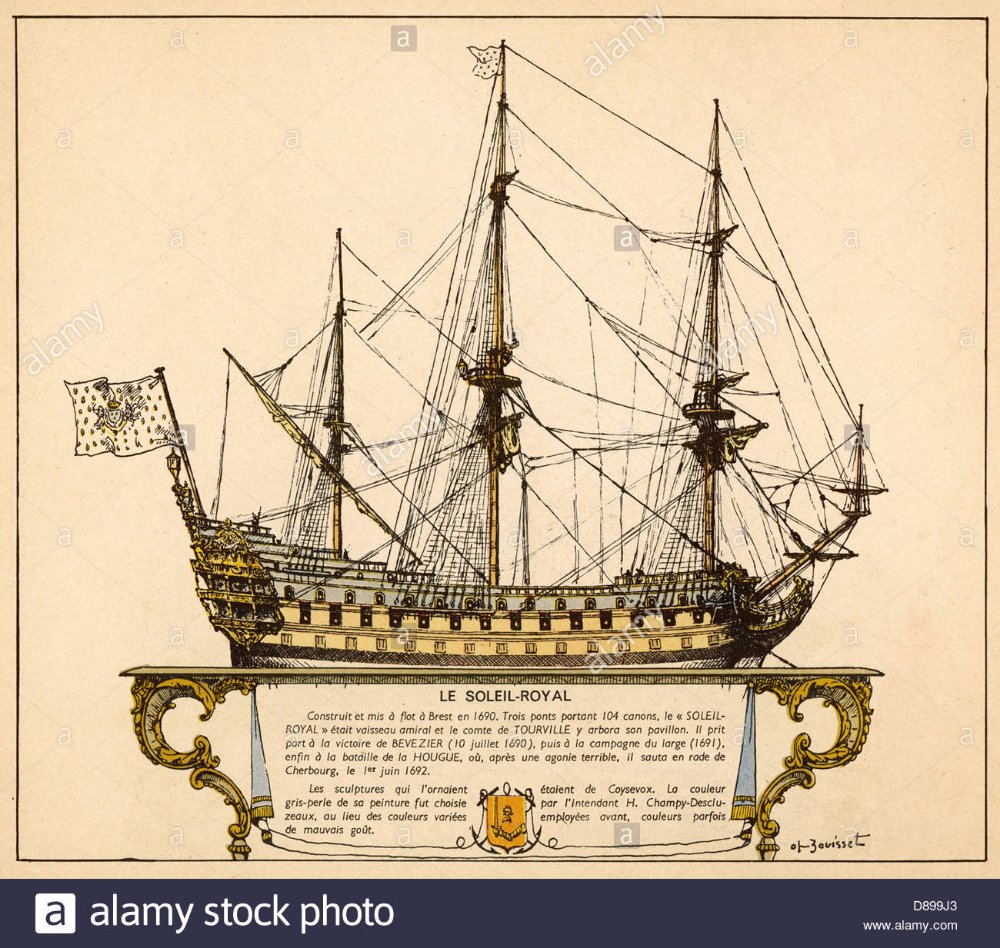

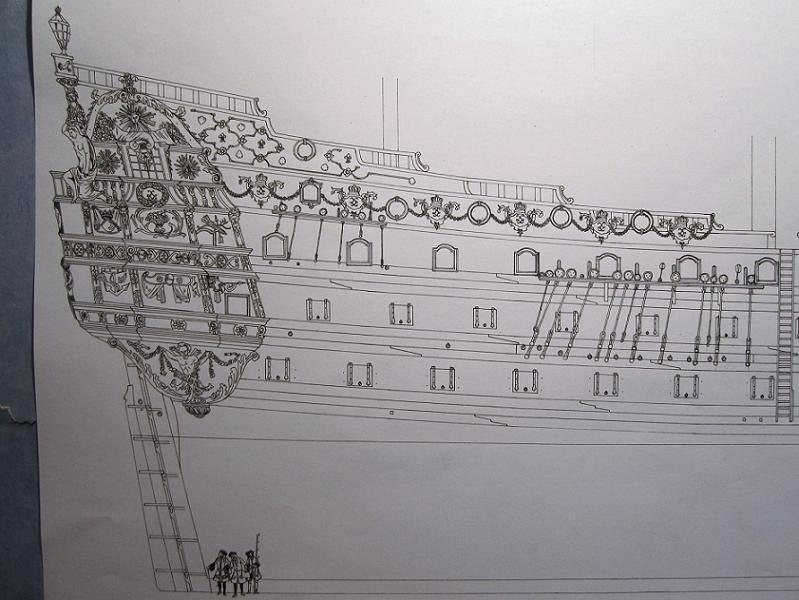

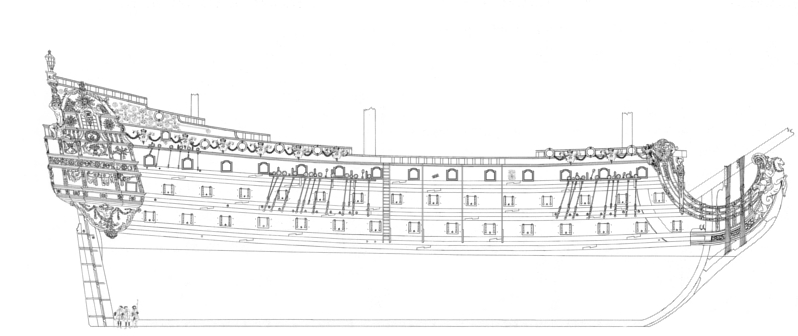

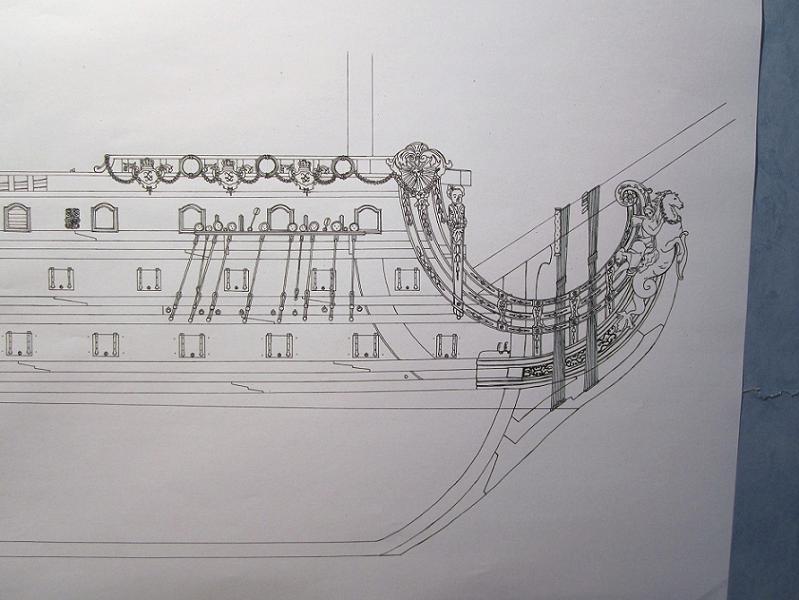

Данные изображения взяты из монографии издательства Ancre (из какой найти не смог)
Становится флагманом адмирала Турвиля, принимает участие в сражениях при Бевежье (1690) и Барфлере (1692).
Линейный корабль «Солей Рояль» участвовал в сражении при Бичи-Хед и в сражении при Барфлёре.
В сражении при Барфлёре (29 мая 1692 года) корабль был сильно повреждён, не мог возвратиться в Брест и высажен на мель у Шербура для ремонта, вместе с двумя другими кораблями.
В ночь со 2-го на 3 июня корабль «Солей Рояль» подвергся нападению английских брандеров и был сожжён. Из экипажа, состоявшего из 883 человек (по другим данным 850), спасся лишь один.
ТАК ЗАКОНЧИЛАСЬ ИСТОРИЯ ПЕРВОГО КОРАБЛЯ "СОЛЕЙ РОЯЛЬ".

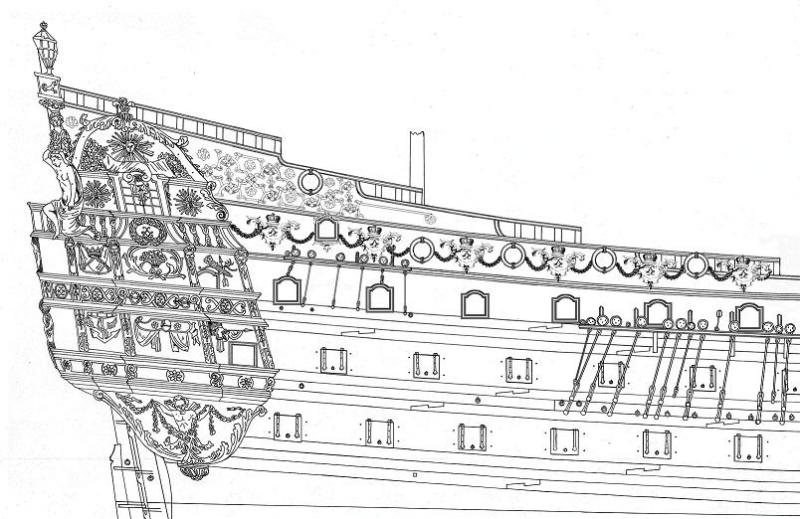

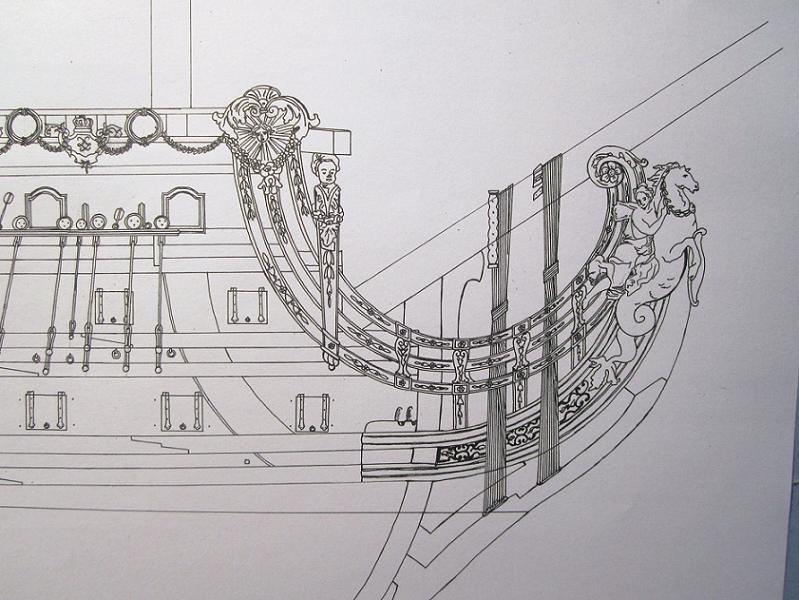

Вот ссылка на книгу издательства Ancre монография "Адмирала Турвиля" из двух частей: в первой части приведены исторические сведения о французском флоте конца 17века, во второй части приведены подробные чертежи трехдечного парусного корабля (конструкция корабля, пушечное вооружение, шлюпки, якоря) книга будет полезна для всех кто начинает строить модель корабля "Солей Рояль" https://yadi.sk/i/e0KAP_C-gprLvQ
Последний раз редактировалось Kirillchik1982 17 фев 2019, 13:16, всего редактировалось 1 раз.

Kirillchik1982
Сообщения: 70
Зарегистрирован: 11 дек 2018, 20:44
Откуда: Москва
Благодарил (а): 30 раз
Поблагодарили: 48 раз

Re: История корабля "Солей Рояль"

Сообщение Kirillchik1982 » 17 фев 2019, 12:52

Продолжение.Второй корабль французского королевского флота "Солей Рояль"
Соле́й Рояль (линейный корабль, 1692, фр. Soleil-Royal) — второй корабль французского флота, названный в честь «короля-солнца».
Построен в Бресте Этьеном Хубаком (сыном Лорана Хубака), назначенный сначала Молнией (Foudroyant), он быстро переименовывается в Королевское Солнце (март 1693 г.), после его запуска в ноябре 1692 г. Под командованием маркиза де Ланжерона он участвовал в битве при Велес-Малаге 24 августа 1704 г. Во время осады Тулона в 1707 году он был затоплен, чтобы защитить его от британских бомбардировок. Он выручил после осады. Долго неактивный в Тулоне, он был исключен из списков в 1713 году.
- Размеры: длина 170 футов (55,22 м); ширина 46 футов (14,94 м); полые 22 фута (7,15 м).
- Вооружение:первая батарея 28 орудий из 36; второй аккумулятор 30 орудий из 18; третий аккумулятор 28 орудий из 12; прогноз 8 орудий из 6; гайларда из 10 орудий, орудий из 6. Всего 104 орудия. Экипаж: 950 человек. Хотя в википедии написано "Корабль был заложен на верфи Бреста как Foudroyant, строился корабельным мастером Блезом Пангало и был спущён в 1692 и введён в строй в 1693 году под названием Soleil-Royal. Затоплен в 1707 в Тулоне, поднят и продан на слом.Трёхмачтовый парусный линейный корабль. На трёх деках (палубах) судно несло 104/112 пушек калибра от 4 до 36 фунтов." (историческая неточность).
Вот описание корабля, который построил Блез Пангало:
[ Другое Королевское Солнце 1693 - 1713 гг. В качестве напоминания я цитирую этот корабль здесь, чтобы избежать возможной путаницы с Солнцем Королевским Этьеном Хубаком. Построен в Бресте Блезом Пангало. Названный в первую очередь «Королевским солнцем», трехэтажный самолет очень быстро переименован в «Молния» (март 1693 г.), еще до его эффективного запуска. Флагман адмирала графа Тулузского во время битвы при Велесе-Малаге 24 августа 1704 года. Долгое время неактивный в Тулоне, он был удален из списков в 1713 году.
- Размеры: длина 166 футов (53,92 м); ширина 46 футов (14,94 м); полый 21 фут 6 дюймов (6,98 м).
- вооружение: первая батарея 28 орудий из 36; второй аккумулятор 30 орудий из 18; третий аккумулятор 28 орудий из 12;прогноз 8 орудий из 6; гайларда из 10 орудий, орудий из 6. Всего 104 орудия. Экипаж: 900 человек.]
(перевод с французского)

Kirillchik1982
Сообщения: 70
Зарегистрирован: 11 дек 2018, 20:44
Откуда: Москва
Благодарил (а): 30 раз
Поблагодарили: 48 раз

Re: История корабля "Солей Рояль"

Сообщение Kirillchik1982 » 17 фев 2019, 13:20

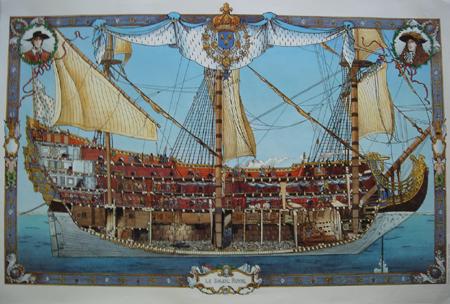

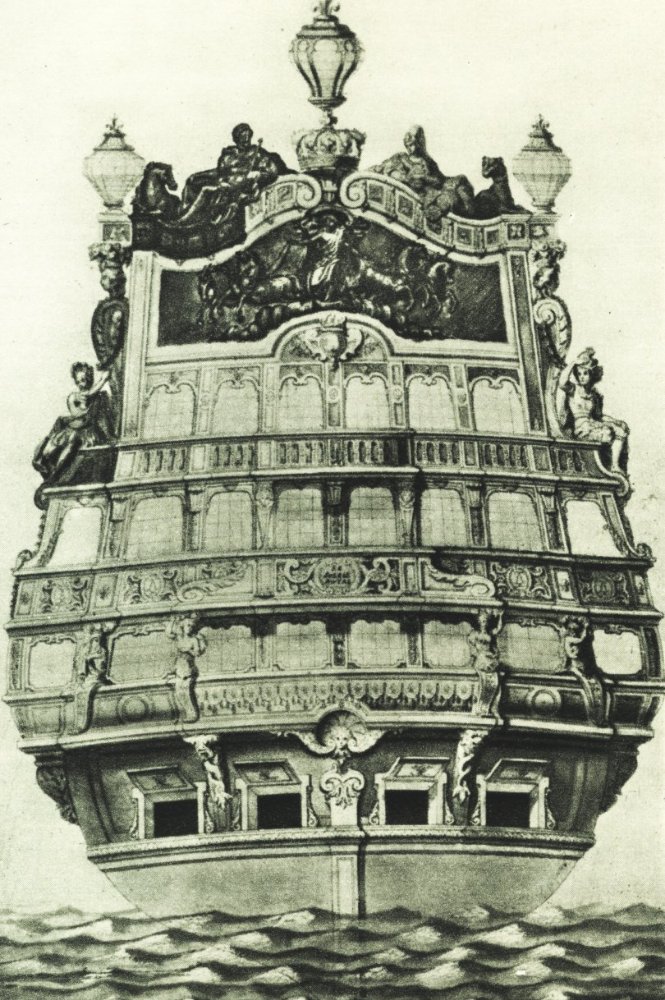

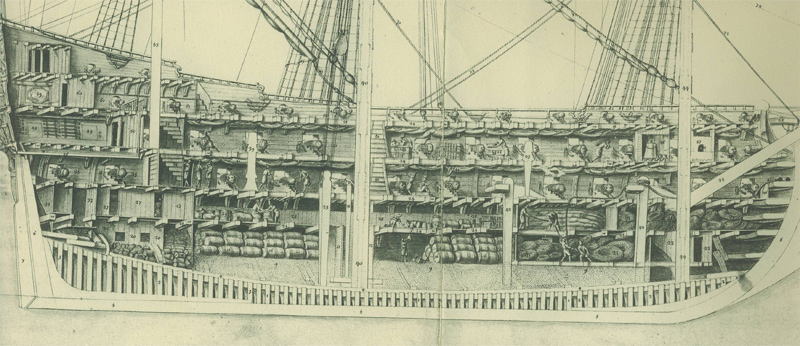

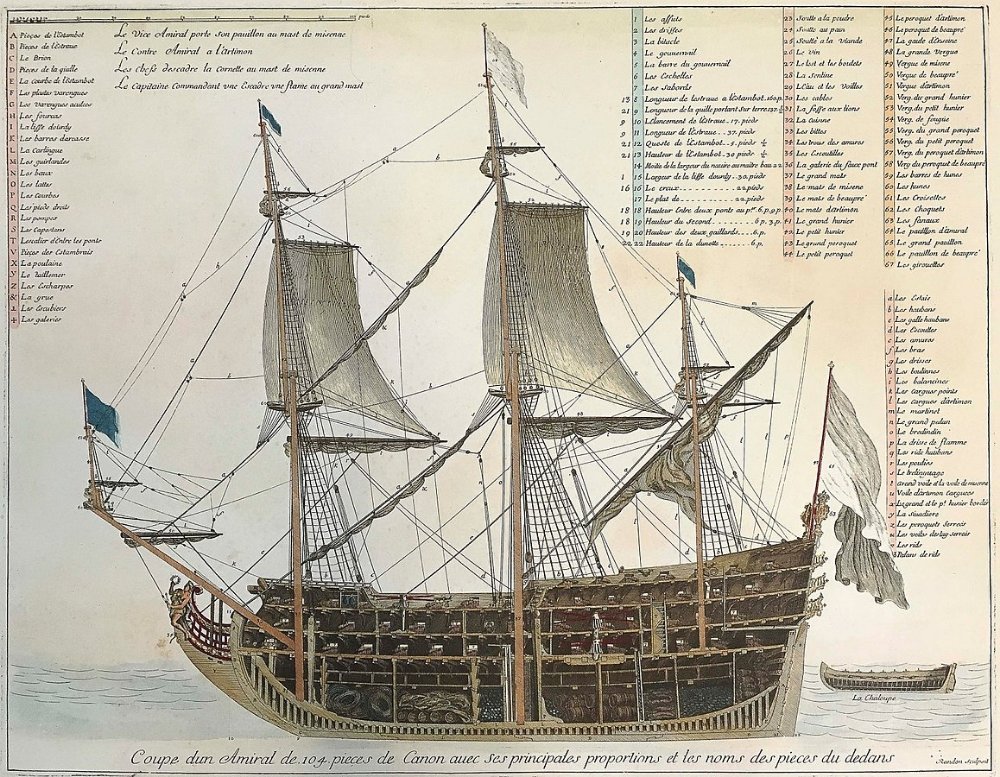

Ещё немного ищображений
Вложения

Kirillchik1982
Сообщения: 70
Зарегистрирован: 11 дек 2018, 20:44
Откуда: Москва
Благодарил (а): 30 раз
Поблагодарили: 48 раз

Re: История корабля "Солей Рояль"

Сообщение Kirillchik1982 » 17 фев 2019, 13:35

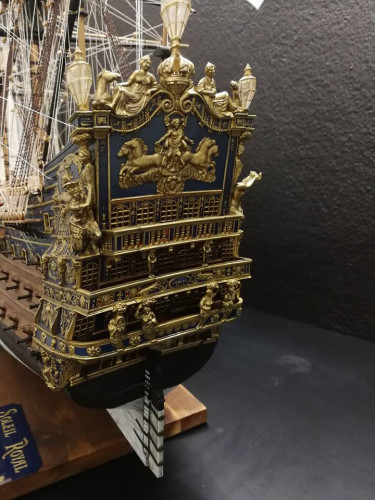

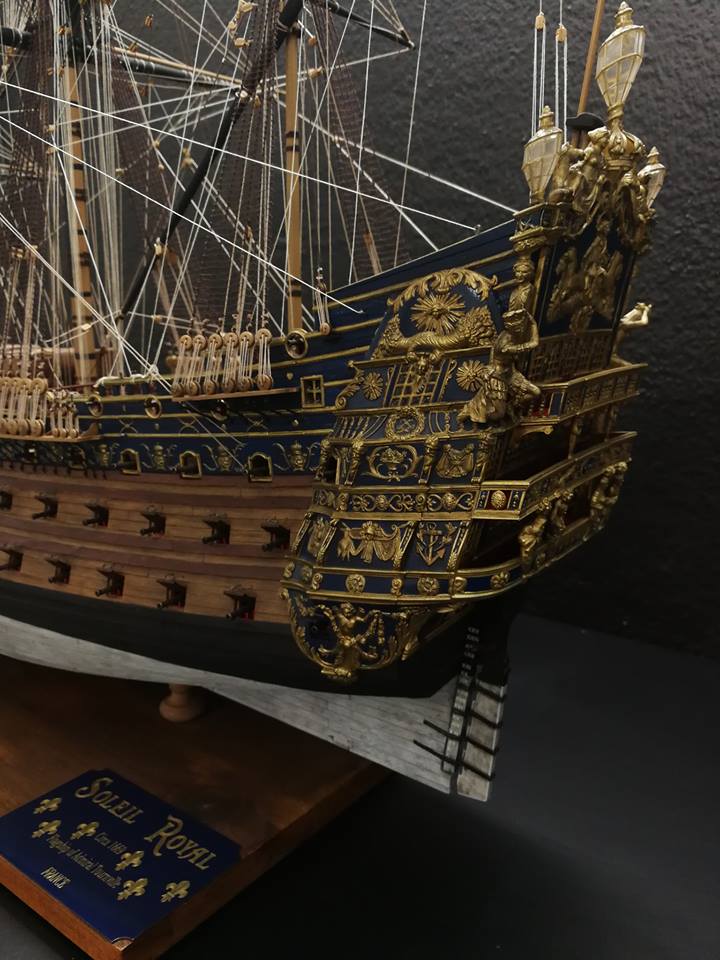

Ещё немного
Вложения
soleil royal (1).jpg
soleil royal.jpg

Kirillchik1982
Сообщения: 70
Зарегистрирован: 11 дек 2018, 20:44
Откуда: Москва
Благодарил (а): 30 раз
Поблагодарили: 48 раз

Re: История корабля "Солей Рояль"

Сообщение Kirillchik1982 » 17 фев 2019, 13:43

Продолжение.Третий корабль французского королевского флота "Солей Рояль"
Соле́й Рояль (линейный корабль, 1749, фр. Soleil-Royal) — третий корабль французского флота, названный в честь «короля-солнца».
Построен государственным арсеналом в Бресте. Спущен на воду 30 июня 1749 года.
21 ноября 1759 года был флагманом маршала де Конфлана при Кибероне. Сел на мель и сожжен командой, чтобы избежать плена.
Построен в Бресте по планам Жака Люка Кулона. Запущен в 1749 году. В отличие от Королевского Солнца, построенного в семнадцатом веке, это двухэтажный мост. Корабль до сих пор считается первоклассным судном. Флагман графа Конфланов, затоплен / сожжен 24 ноября 1759 года, после битвы кардиналов.
- Размеры: длина 182 фута (59,11 м); ширина 48 футов (15,59 м); полые 23 фута (7,47 м).
- вооружение: первая батарея 30 орудий из 36; вторая батарея: 32 пушки из 24; молодцы: 18 орудий из 8. Всего 80 орудий. Он является первым кораблем такого типа с 24 до второй батареи. Экипаж: около 1000 человек.
(перевод с французского) Относился к кораблям 2-го ранга.

Kirillchik1982
Сообщения: 70
Зарегистрирован: 11 дек 2018, 20:44
Откуда: Москва
Благодарил (а): 30 раз
Поблагодарили: 48 раз

Re: История корабля "Солей Рояль"

Сообщение Kirillchik1982 » 17 фев 2019, 13:51

Из всего выше написанного можно сделать вывод, что строить мы будем модель корабля "Солей Рояль", которая может относиться к первому кораблю "Солей Рояль" 1688-1692г (после полной перестройки) или ко второму кораблю "Солей Рояль" 1692-1707г

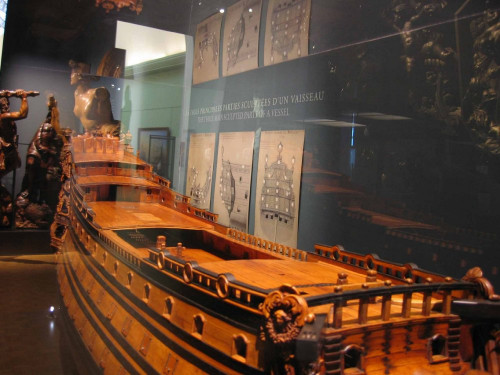

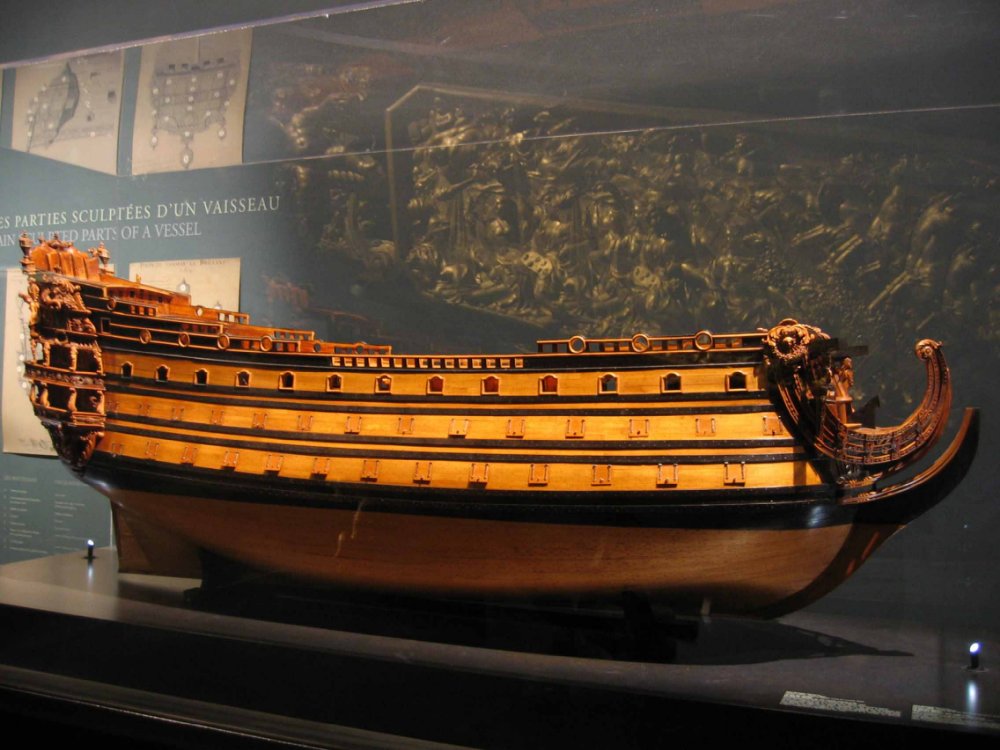

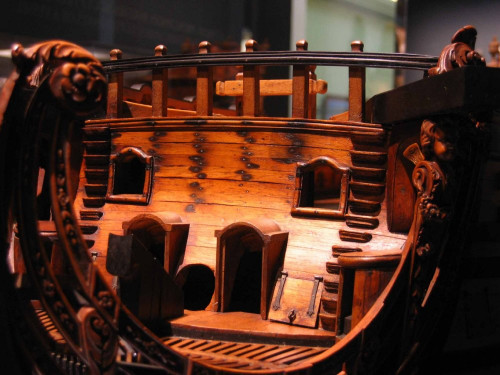

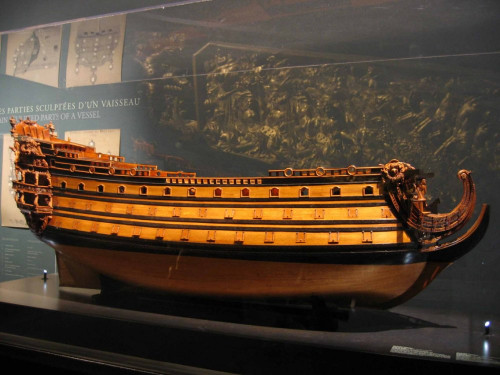

Несколько фото первой (или одной из первых моделей) хранящейся в военно-морском музеи-мастерской (Лувр) ссылка на модель в музее http://mnm.webmuseo.com/ws/musee-nation ... cord/38531
Вложения

Alexsk
Сообщения: 87
Зарегистрирован: 28 дек 2016, 12:54
Откуда: Вологда
Благодарил (а): 27 раз
Поблагодарили: 39 раз

Re: История корабля "Солей Рояль"

Сообщение Alexsk » 15 сен 2019, 22:41

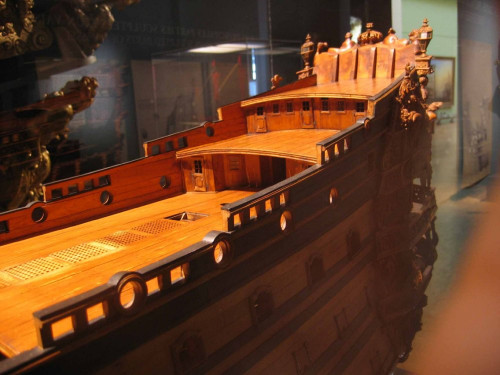

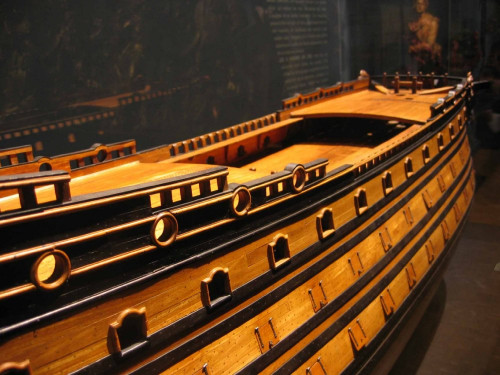

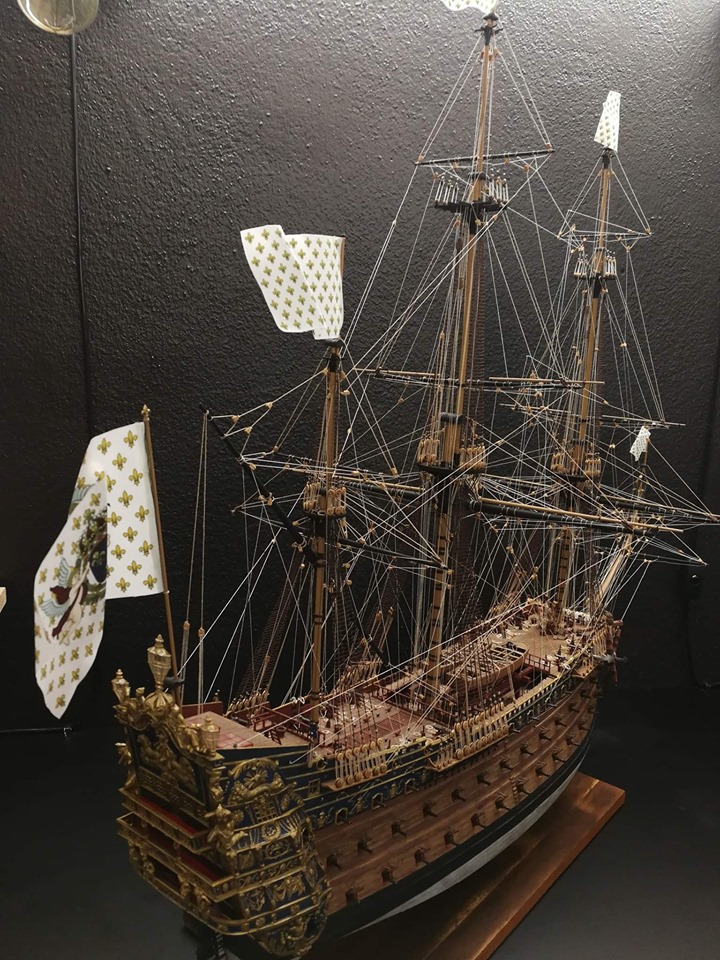

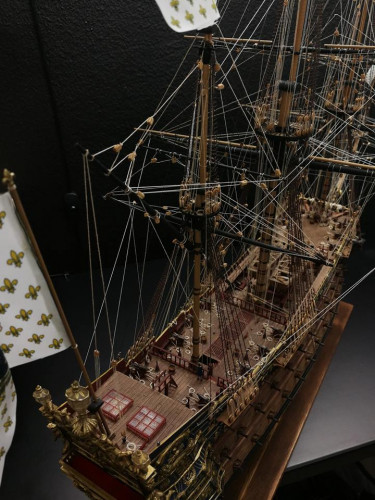

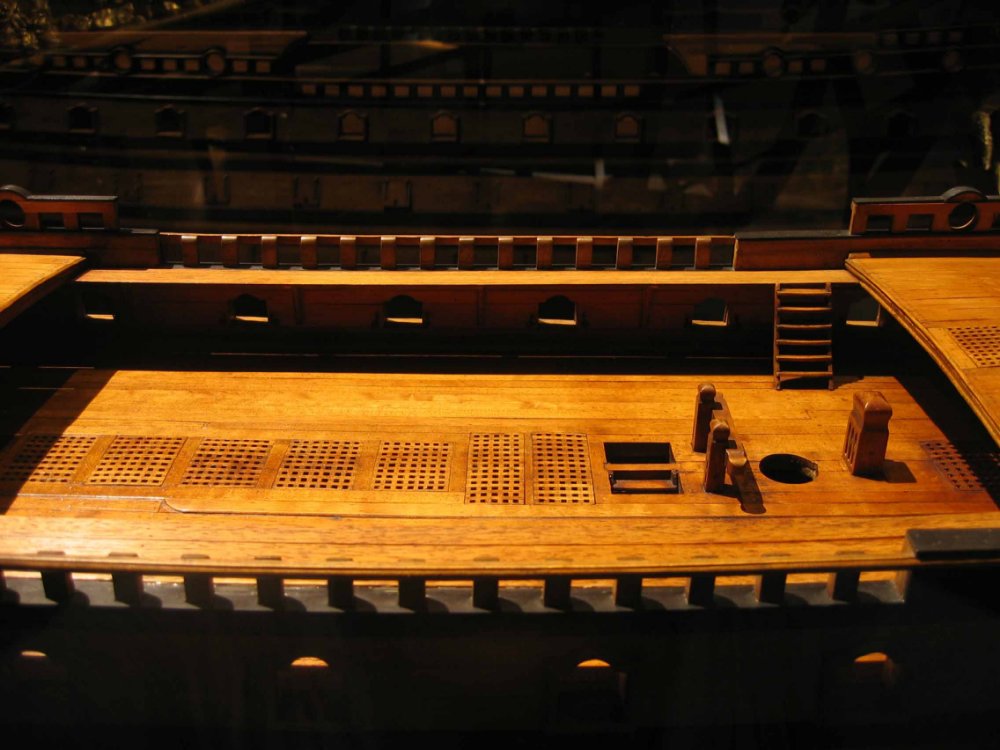

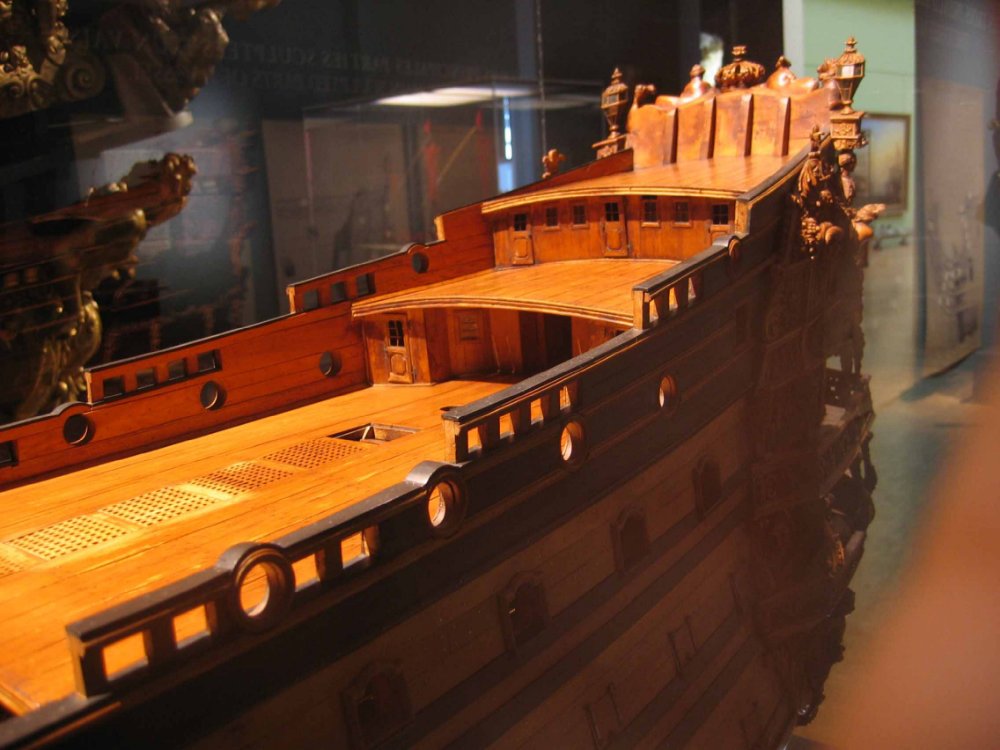

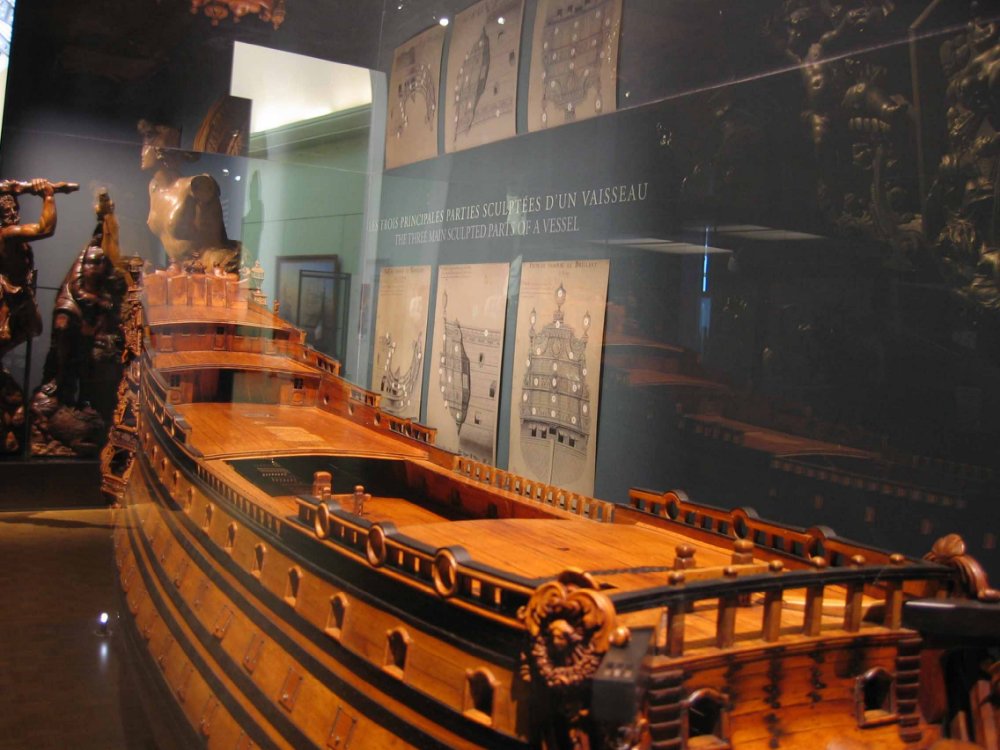

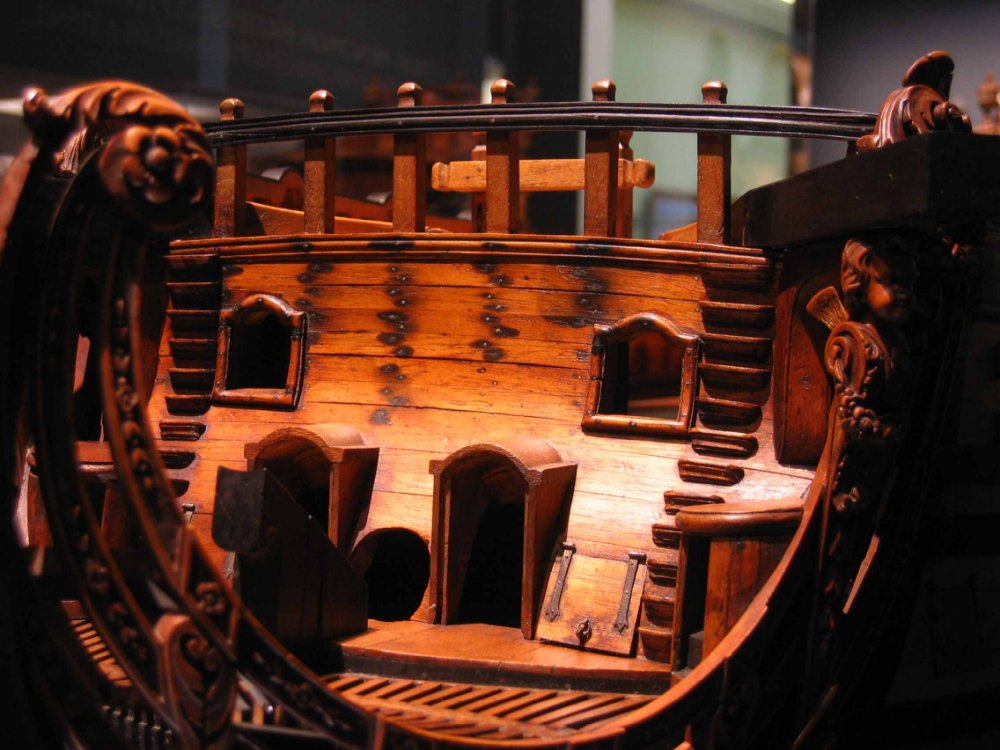

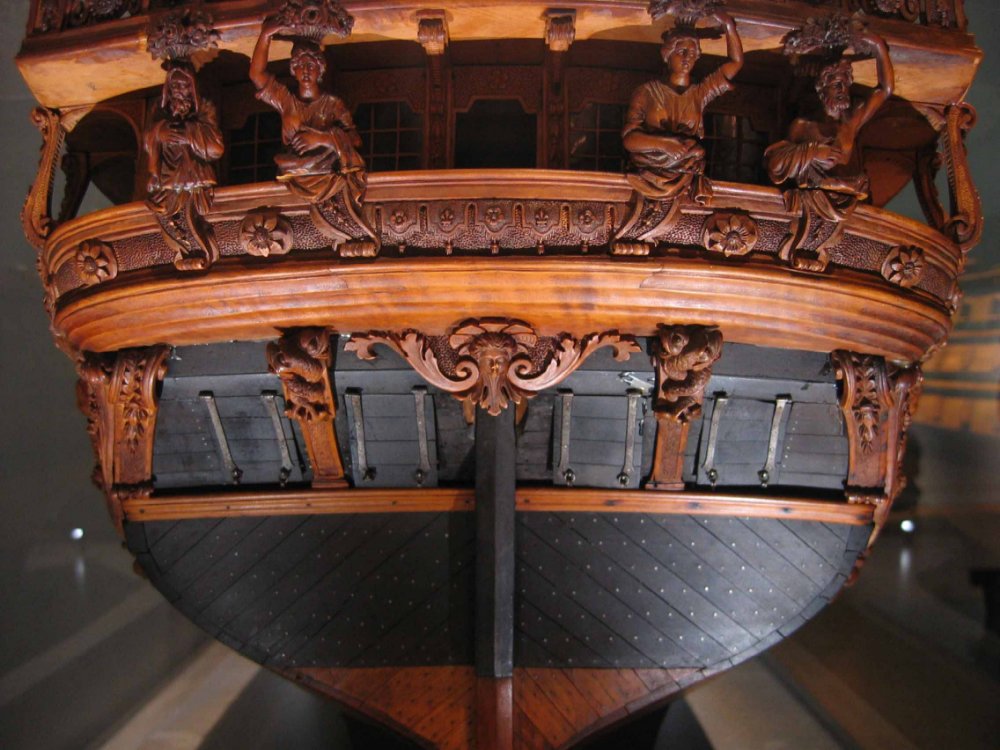

Фото модели Солей Рояль из Лувра. Модель построена в 1839 году.
Вложения
Глаза боятся, руки из ж...ы, но я не сдаюсь!

Alexsk
Сообщения: 87
Зарегистрирован: 28 дек 2016, 12:54
Откуда: Вологда
Благодарил (а): 27 раз
Поблагодарили: 39 раз

Re: История корабля "Солей Рояль"

Сообщение Alexsk » 15 сен 2019, 22:43

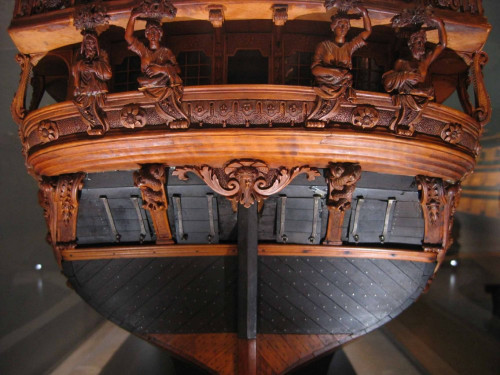

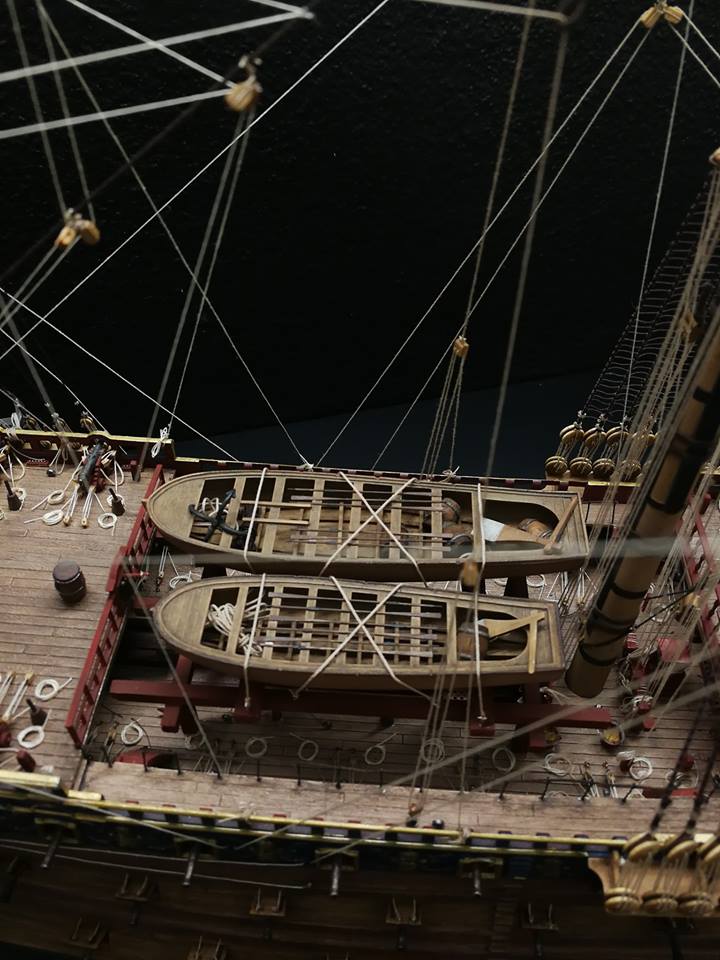

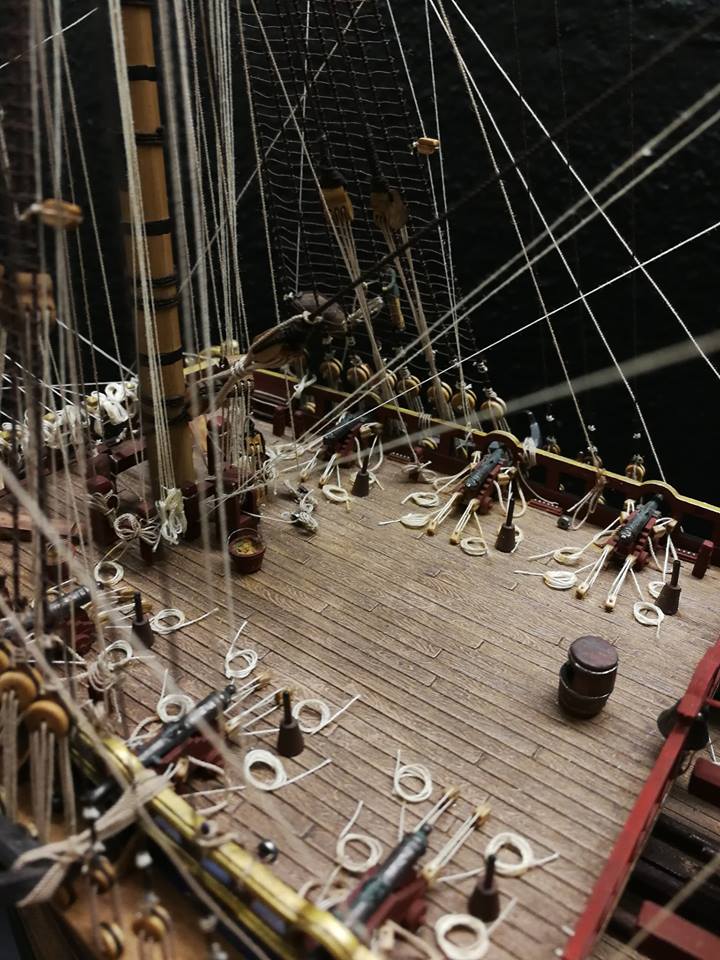

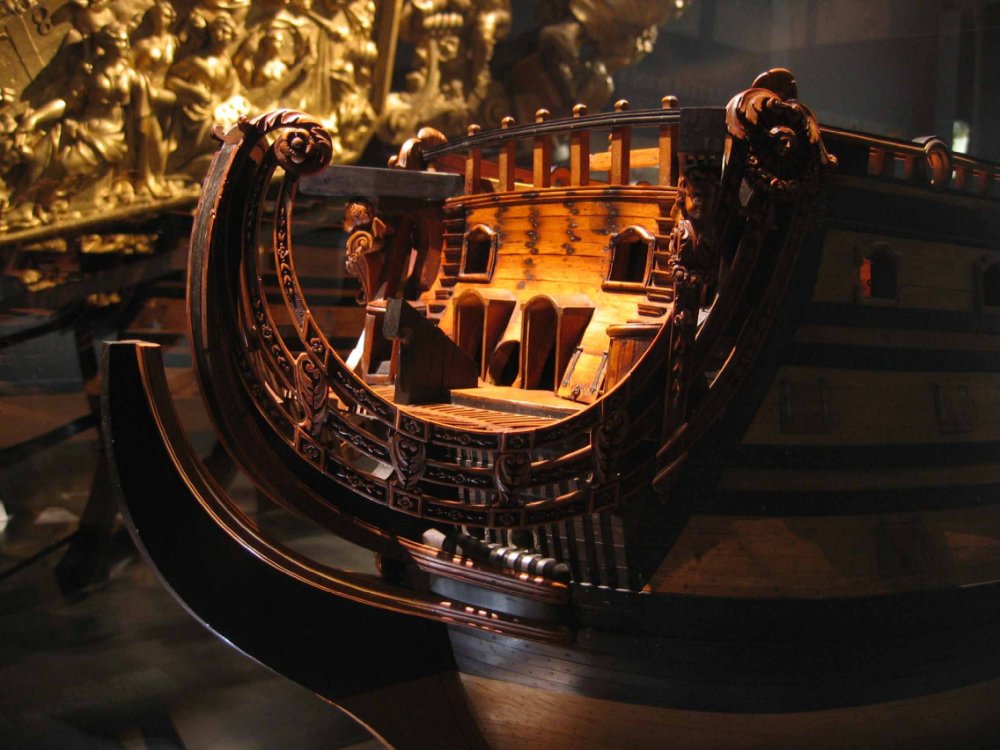

Ещё фото из Лувра
Вложения
Глаза боятся, руки из ж...ы, но я не сдаюсь!

Alexsk
Сообщения: 87
Зарегистрирован: 28 дек 2016, 12:54
Откуда: Вологда
Благодарил (а): 27 раз
Поблагодарили: 39 раз

Re: История корабля "Солей Рояль"

Сообщение Alexsk » 15 сен 2019, 22:44

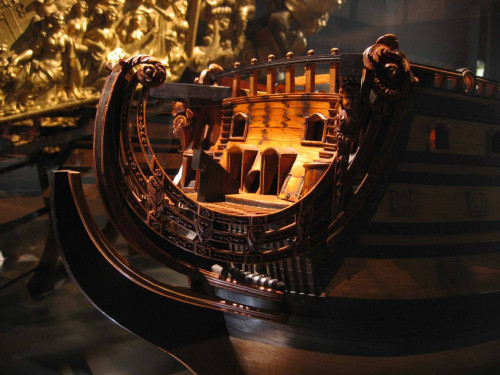

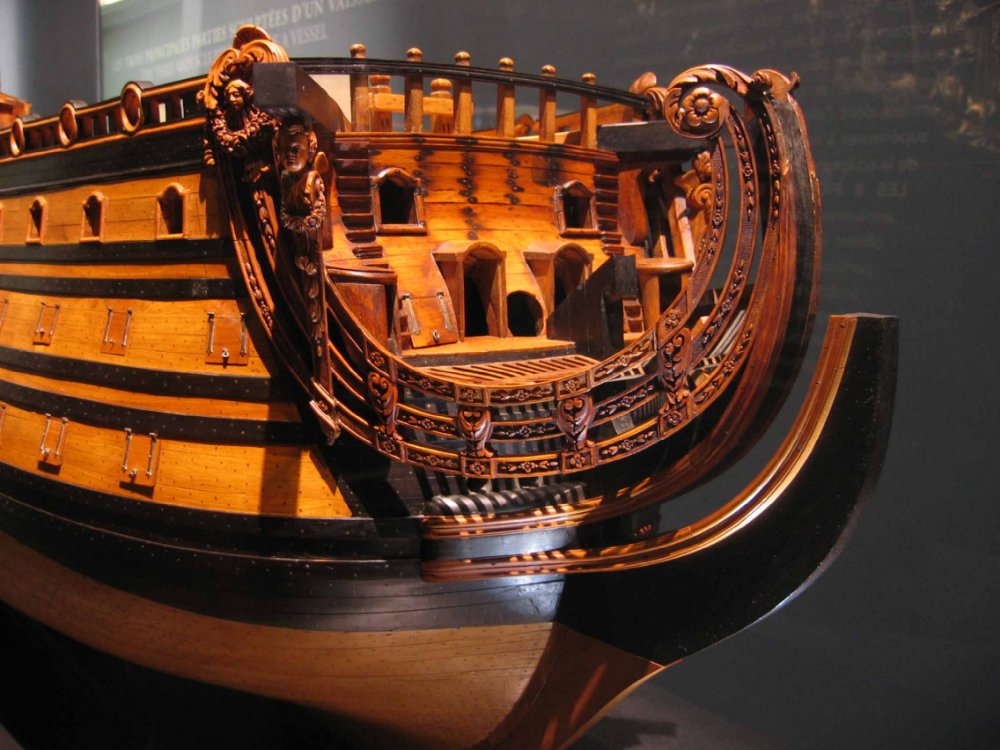

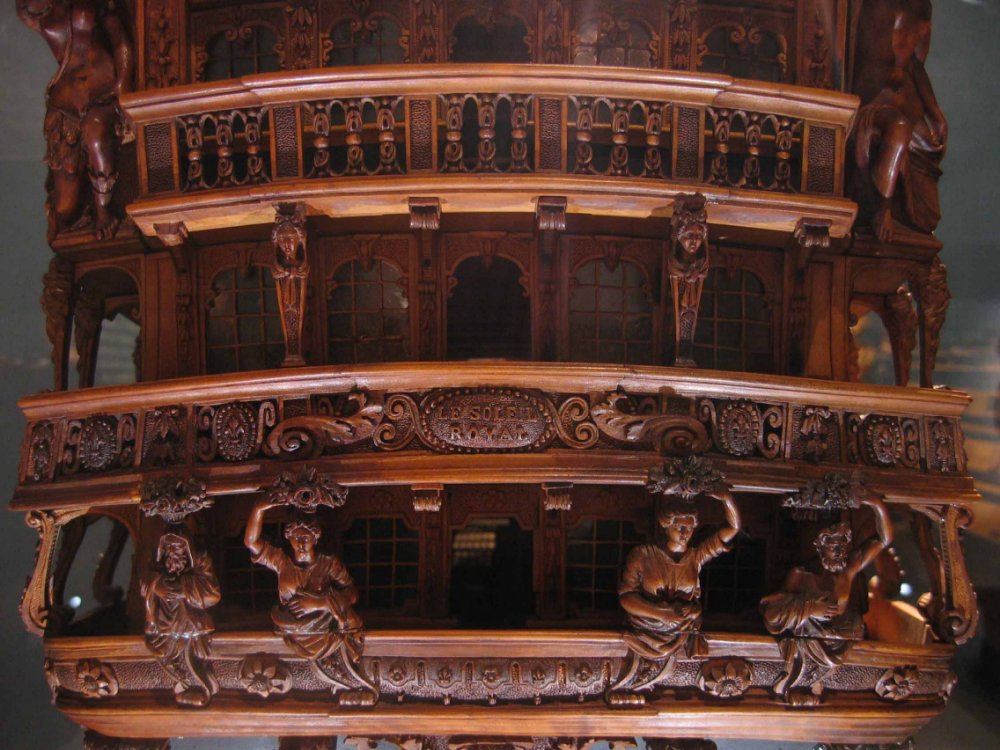

И ещё Лувр
Вложения
Глаза боятся, руки из ж...ы, но я не сдаюсь!

Alexsk
Сообщения: 87
Зарегистрирован: 28 дек 2016, 12:54
Откуда: Вологда
Благодарил (а): 27 раз
Поблагодарили: 39 раз

Re: История корабля "Солей Рояль"

Сообщение Alexsk » 15 сен 2019, 22:44

И последнее
Вложения
Глаза боятся, руки из ж...ы, но я не сдаюсь!
