Re: Сантисима Тринидад - Вопрос по сборке

Сообщение PSP » 20 апр 2024, 18:45

Владимир, добрый вечер!
Я по имени, извините, но кто к какой этике привык. По поводу Ваших вопросов. Я для себя решил что все канаты буду навивать сам, тем более это не такая трудоемкая работа, имея тросомот. На своей первой работы по сборке Баунти использовал нитки из патворка, но это была первая моя модель. На второй Меркурий, уже мотал сам, такелаж смотрится существенно лучше. На пушках все тали тали одинаковые. На карронадах поворотные делаю длиннее. Свободные концы талей на пушках которые стоят на опердеке укладку сделал в бухтах (как пояснили старшие товарищи это - парадная укладка). Посмотрел картинки в интернете и на верхней палубе укладку концов переделал. С точки зрения трудоемкости последняя укладка намного проще, на ней и остановился.
С уважением ПСП
Вложения
5b1dc6bc6c228_06532pd.carronades24pd.bowchaser.jpg.50d5a44b48bbdb9c8711c5159f78c236.jpg

PSP
Сообщения: 123
Зарегистрирован: 23 дек 2021, 07:09
Откуда: Новосибирск
Благодарил (а): 37 раз
Поблагодарили: 201 раз

Re: Сантисима Тринидад - Вопрос по сборке

Сообщение PSP » 20 апр 2024, 19:18

Мне интересны блоки от "Эскадры" и на фоне лафета, который моряки называют станком...
Спасибо! С уважением С.Н.
Сергей Николаевич! Добрый вечер!
Если я правильно Вас понял, то сделал фото блока от "Эскадры" на фоне станка.
С уважением ПСП.
Вложения

Алексей Владиславович Пономарёв
Сообщения: 273
Зарегистрирован: 23 мар 2022, 11:59
Откуда: Не определен
Благодарил (а): 153 раза
Поблагодарили: 111 раз

Re: Сантисима Тринидад - Вопрос по сборке

Сообщение Алексей Владиславович Пономарёв » 21 апр 2024, 08:39

PSP писал(а): 20 апр 2024, 19:18
Мне интересны блоки от "Эскадры" и на фоне лафета, который моряки называют станком...
Спасибо! С уважением С.Н.
Сергей Николаевич! Добрый вечер!
Если я правильно Вас понял, то сделал фото блока от "Эскадры" на фоне станка.
С уважением ПСП.
Великоват однако, этот блок впору вместо катков для орудийного станка брать

Аватара пользователя
керва
Сообщения: 3014
Зарегистрирован: 28 дек 2016, 12:54
Благодарил (а): 1020 раз
Поблагодарили: 2007 раз

Re: Сантисима Тринидад - Вопрос по сборке

Сообщение керва » 21 апр 2024, 11:23

PSP писал(а): 20 апр 2024, 19:18
- блок от "Эскадры" на фоне станка.
Здравствуйте Сергей Павлович!
Вашим фото я в полне удовлетворен. Большое спасибо!
С уважением Сергей.

Аватара пользователя
керва
Сообщения: 3014
Зарегистрирован: 28 дек 2016, 12:54
Благодарил (а): 1020 раз
Поблагодарили: 2007 раз

Re: Сантисима Тринидад - Вопрос по сборке

Сообщение керва » 22 апр 2024, 10:42

Алексей Владиславович Пономарёв писал(а): 21 апр 2024, 08:39
Великоват однако, этот блок впору вместо катков для орудийного станка брать
Здравствуйте Алексей Владиславович!

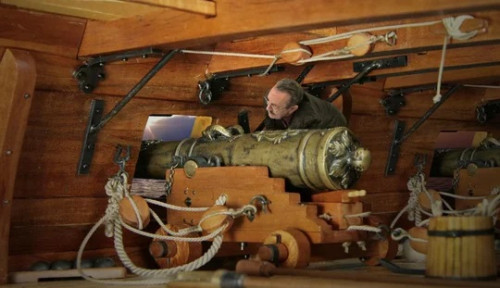

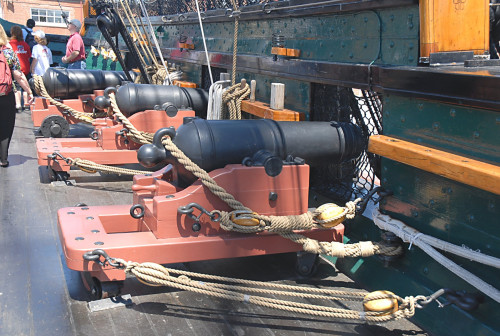

Мы все "заточены" под британский способ обвязки корабельного орудия, где используются на талях двух шкивные, не большого диаметра блоки, но такой способ обвязки использовали только три страны: сама же Англия, США и Россия.
Все же остальные страны Европы использовали т.н."континентальный" способ обвязки: Германия, Франция, Голландия, Дания, Швеция.Главное отличие континентального способа обвязки в системе крепления орудия к корпусу корабля - это наличие отверстия в станке орудия, через которое толстый канат - Брюк продевался и крепил не только сам ствол орудия, но и всю конструкцию орудия + и его станка в целом. В континентальной обвязке, в талях использовались более крупные по диаметру на наш взгляд, одно шкивные блоки...
Какую же использовали обвязку испанская Nuestra Señora de la Santísima Trinidad — «Богоматерь Святой Троицы») утверждать я не могу , но думаю вернее всего ни как не своих противников - бриттов!
Вложения
Последний раз редактировалось керва 23 апр 2024, 14:00, всего редактировалось 3 раза.
С уважением Сергей.

skodovod
Сообщения: 314
Зарегистрирован: 02 мар 2016, 22:18
Откуда: Москва
Благодарил (а): 163 раза
Поблагодарили: 122 раза

Re: Сантисима Тринидад - Вопрос по сборке

Сообщение skodovod » 22 апр 2024, 14:58

PSP писал(а): 20 апр 2024, 18:45 Владимир, добрый вечер!
Я по имени, извините, но кто к какой этике привык. По поводу Ваших вопросов. Я для себя решил что все канаты буду навивать сам, тем более это не такая трудоемкая работа, имея тросомот. На своей первой работы по сборке Баунти использовал нитки из патворка, но это была первая моя модель. На второй Меркурий, уже мотал сам, такелаж смотрится существенно лучше. На пушках все тали тали одинаковые. На карронадах поворотные делаю длиннее. Свободные концы талей на пушках которые стоят на опердеке укладку сделал в бухтах (как пояснили старшие товарищи это - парадная укладка). Посмотрел картинки в интернете и на верхней палубе укладку концов переделал. С точки зрения трудоемкости последняя укладка намного проще, на ней и остановился.
С уважением ПСП
Здравствуйте, подскажите пожалуйста технологию изготовления круглых плоских бухт каната, и ещё интересует какого диаметра канат вы используете для пушечных талей с блоком 2 мм?

PSP
Сообщения: 123
Зарегистрирован: 23 дек 2021, 07:09
Откуда: Новосибирск
Благодарил (а): 37 раз
Поблагодарили: 201 раз

Re: Сантисима Тринидад - Вопрос по сборке

Сообщение PSP » 22 апр 2024, 18:45

Здравствуйте, подскажите пожалуйста технологию изготовления круглых плоских бухт каната, и ещё интересует какого диаметра канат вы используете для пушечных талей с блоком 2 мм?[/quot

Владимир, добрый вечер!

Это хорошо пояснено на ресурсе -
https://www.shipmodeling.ru/phpbb/viewtopic.php?t=70110

Для 2 мм блоков изготавливаю диаметр каната 0,22 мм ( нить Skala 240, Свивка 1*3, грузик 50гр).

Vist
Сообщения: 22
Зарегистрирован: 05 фев 2022, 14:56
Откуда: СПб
Благодарил (а): 5 раз
Поблагодарили: 19 раз

Re: Сантисима Тринидад - Вопрос по сборке

Сообщение Vist » 24 апр 2024, 12:00

PSP писал(а): 20 апр 2024, 18:45Я по имени, извините, но кто к какой этике привык.
Не стоит извинений. А привыкнуть не сложно. "В чужой монастырь со своим уставом не ходят". Тем более, что абсолютно нормально обходиться и вовсе без обращений и прочих ненужных расшаркиваний.

Vist
Сообщения: 22
Зарегистрирован: 05 фев 2022, 14:56
Откуда: СПб
Благодарил (а): 5 раз
Поблагодарили: 19 раз

Re: Сантисима Тринидад - Вопрос по сборке

Сообщение Vist » 24 апр 2024, 12:01

PSP писал(а): 20 апр 2024, 18:45По поводу Ваших вопросов. Я для себя решил что все канаты буду навивать сам, тем более это не такая трудоемкая работа, имея тросомот.
Вот про тросомот интересно. Ручной или с приводом, вертикальный или горизонтальный, самодельный или покупной... У меня простейший самодельный, на ладан дышит, по СТ объём не потянет, хочется определиться с выбором. Ещё и клетневалка понадобиться, но это, наверное сам сделаю.

Vist
Сообщения: 22
Зарегистрирован: 05 фев 2022, 14:56
Откуда: СПб
Благодарил (а): 5 раз
Поблагодарили: 19 раз

Re: Сантисима Тринидад - Вопрос по сборке

Сообщение Vist » 24 апр 2024, 12:04

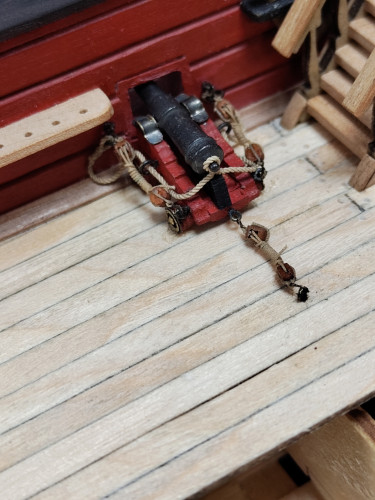

PSP писал(а): 20 апр 2024, 18:45На пушках все тали тали одинаковые. На карронадах поворотные делаю длиннее. Свободные концы талей на пушках которые стоят на опердеке укладку сделал в бухтах (как пояснили старшие товарищи это - парадная укладка). Посмотрел картинки в интернете и на верхней палубе укладку концов переделал. С точки зрения трудоемкости последняя укладка намного проще, на ней и остановился.
Тут вот какое дело. При полностью выдвинутых в порты пушках, накатные тали максимально обтянуты. Блоки близко друг к другу, а свободный конец длинный. Его просто не получалось полностью навить на таль. К тому же, распутывать навитый конец не очень удобно. Поэтому - плоские бухты. И это не "парадный" вариант. Просто, в повседневной деятельности эти бухты задвигались под станок. А на смотр и перед боем - рядом.

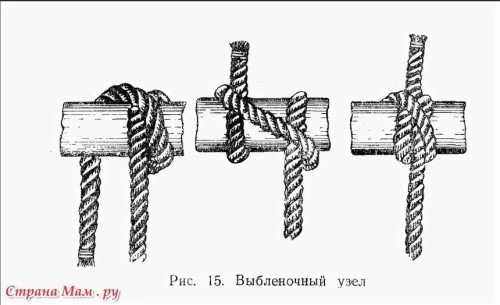

Откатная таль, наоборот - максимально длинная, а конец короткий. Он 3 - 4-мя неплотными шлагами оборачивается. И в походном положении эти тали убирались с прохода и заводились на рым в борту. Можно и на рым накатной тали. А на смотр и перед боем - на рым в палубе и маленикая бухточка ходового конца, ни в коем случае не "путанка" на тали.
За столетия опыта в парусном флоте сформировались правила, не терпящие нарушений здравого смысла.
У интернета век короче, но принцип - тот же. :D

PSP
Сообщения: 123
Зарегистрирован: 23 дек 2021, 07:09
Откуда: Новосибирск
Благодарил (а): 37 раз
Поблагодарили: 201 раз

Re: Сантисима Тринидад - Вопрос по сборке

Сообщение PSP » 24 апр 2024, 18:17

Вот про тросомот интересно. Ручной или с приводом, вертикальный или горизонтальный, самодельный или покупной...
Владимир, добрый вечер!

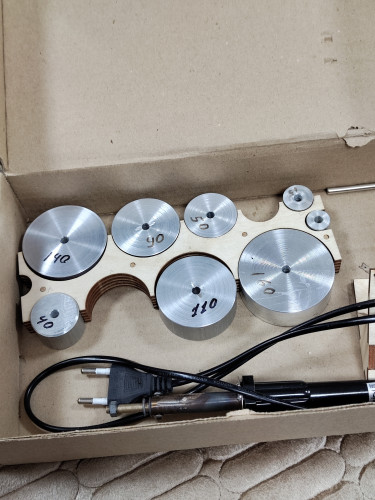

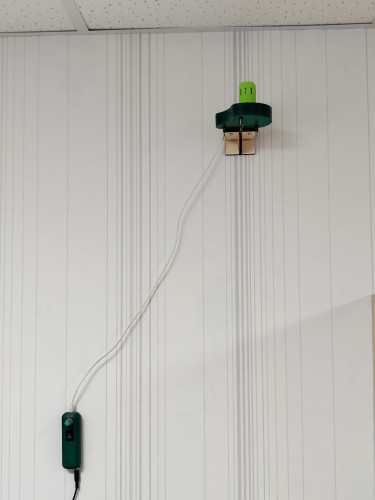

У меня тросомот электрический "Просак". Брал на сайте шипмоделинг. Вполне доволен. Для грузиков использую шайбы от сгибателя реек. Сам тросомот постоянно закрепил на стене.
С уважением ПСП.
Вложения

PSP
Сообщения: 123
Зарегистрирован: 23 дек 2021, 07:09
Откуда: Новосибирск
Благодарил (а): 37 раз
Поблагодарили: 201 раз

Re: Сантисима Тринидад - Вопрос по сборке

Сообщение PSP » 01 май 2024, 07:09

Всех с первомайским праздником! Здоровья и успехов в строительстве линкора "Сантисимо Тринидад".
Вложения
Изображение WhatsApp 2024-05-01 в 10.46.56_27ad58bb.jpg

PSP
Сообщения: 123
Зарегистрирован: 23 дек 2021, 07:09
Откуда: Новосибирск
Благодарил (а): 37 раз
Поблагодарили: 201 раз

Re: Сантисима Тринидад - Вопрос по сборке

Сообщение PSP » 01 май 2024, 15:02

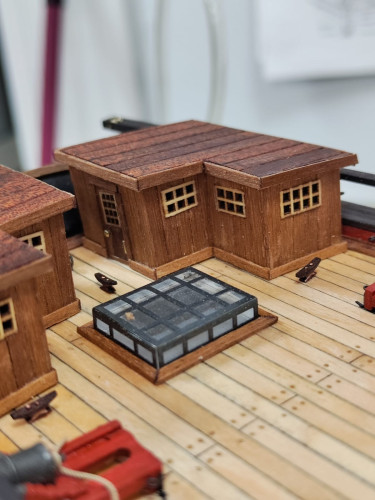

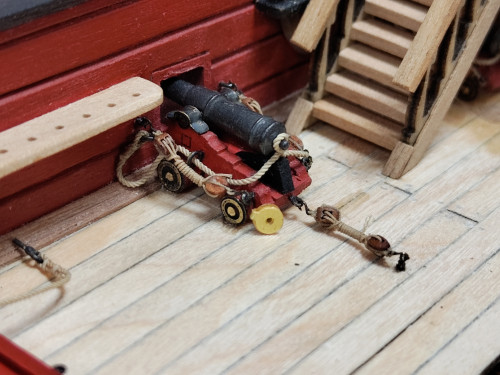

Закончил установку оборудования на ют. Теперь можно окончательно браться за шканцы и шкафут.
Вложения
Изображение WhatsApp 2024-05-01 в 18.50.53_607b0253.jpg
Изображение WhatsApp 2024-05-01 в 18.50.52_2607fecc.jpg
Изображение WhatsApp 2024-05-01 в 18.16.20_ea9fc0bc.jpg

PSP
Сообщения: 123
Зарегистрирован: 23 дек 2021, 07:09
Откуда: Новосибирск
Благодарил (а): 37 раз
Поблагодарили: 201 раз

Re: Сантисима Тринидад - Вопрос по сборке

Сообщение PSP » 03 май 2024, 14:13

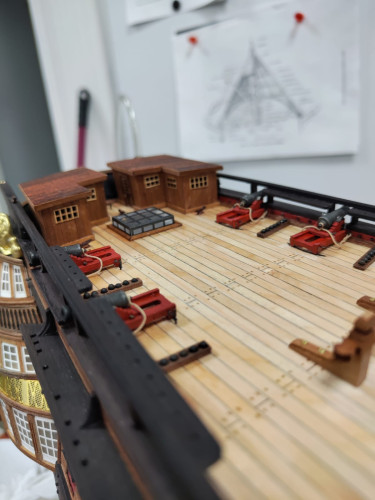

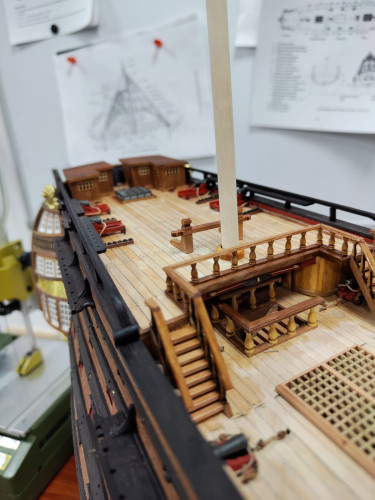

С оборудованием верней палубы почти закончил. В основном осталось поставить тали на орудия.
Вложения
Изображение WhatsApp 2024-05-03 в 18.07.26_bbc8e17f.jpg

Аватара пользователя
Shuriksun
Сообщения: 499
Зарегистрирован: 05 окт 2021, 02:00
Откуда: Подольск
Благодарил (а): 439 раз
Поблагодарили: 290 раз

Re: Сантисима Тринидад - Вопрос по сборке

Сообщение Shuriksun » 07 май 2024, 08:06

PSP писал(а): 03 май 2024, 14:13 С оборудованием верней палубы почти закончил. В основном осталось поставить тали на орудия.
Сергей Павлович, похоже, Вас ждёт самое интересное: такелаж!
Надо стараться все делать хорошо, плохо оно само получится.

PSP
Сообщения: 123
Зарегистрирован: 23 дек 2021, 07:09
Откуда: Новосибирск
Благодарил (а): 37 раз
Поблагодарили: 201 раз

Re: Сантисима Тринидад - Вопрос по сборке

Сообщение PSP » 07 май 2024, 13:34

Александр Владимирович, добрый день!
Такелаж меня не беспокоит, т.к. эта уже третья модель. Мне сейчас надо будет освоить пайку серебром вант-путенсов, что раньше никогда не делал.

Алексей Владиславович Пономарёв
Сообщения: 273
Зарегистрирован: 23 мар 2022, 11:59
Откуда: Не определен
Благодарил (а): 153 раза
Поблагодарили: 111 раз

Re: Сантисима Тринидад - Вопрос по сборке

Сообщение Алексей Владиславович Пономарёв » 07 май 2024, 17:36

Нужна небольшая горелка, серебряный припой и раствор буры.
На деталь перед пайкой в нужное место капля раствора припой кусочек и в пламя горелки , припой сам затечет куда надо, потом почистить щеткой и будет хорошо.
В своё время из мельхиора так кольца паял крученые из проволоки

PSP
Сообщения: 123
Зарегистрирован: 23 дек 2021, 07:09
Откуда: Новосибирск
Благодарил (а): 37 раз
Поблагодарили: 201 раз

Re: Сантисима Тринидад - Вопрос по сборке

Сообщение PSP » 07 май 2024, 17:39

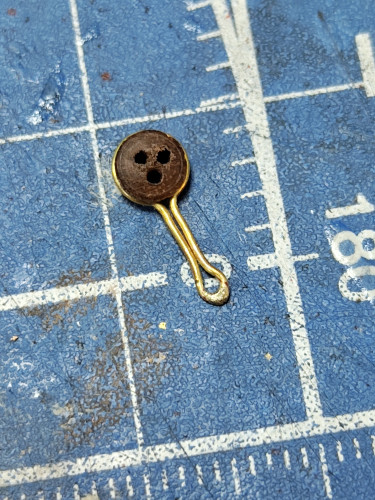

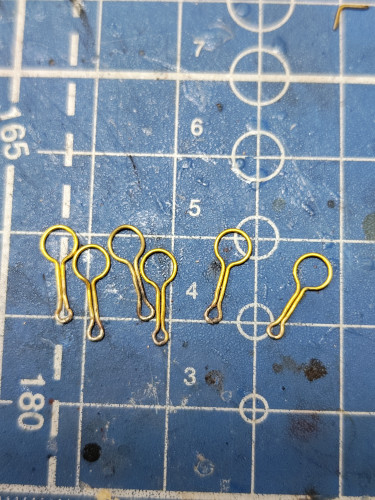

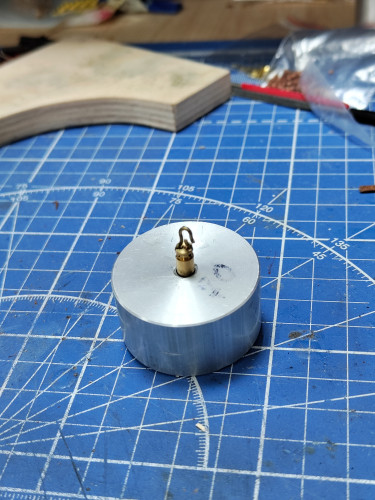

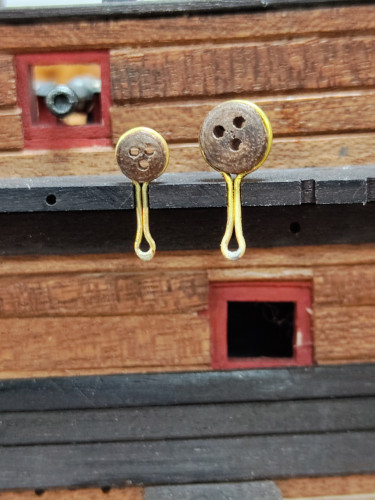

Сегодня попробовал паять вант-путенсы, вроде-бы получаются.
Вложения

Алексей Владиславович Пономарёв
Сообщения: 273
Зарегистрирован: 23 мар 2022, 11:59
Откуда: Не определен
Благодарил (а): 153 раза
Поблагодарили: 111 раз

Re: Сантисима Тринидад - Вопрос по сборке

Сообщение Алексей Владиславович Пономарёв » 07 май 2024, 17:51

Отлично получилось, но я думаю если паять стык не в маленьком колечке а на прямой , то колечко будет ровнее и следов пайки на нем не будет видно, мне показать не получится как я имел ввиду на даче сейчас

PSP
Сообщения: 123
Зарегистрирован: 23 дек 2021, 07:09
Откуда: Новосибирск
Благодарил (а): 37 раз
Поблагодарили: 201 раз

Re: Сантисима Тринидад - Вопрос по сборке

Сообщение PSP » 07 май 2024, 18:30

Алексей Владиславович, добрый вечер!

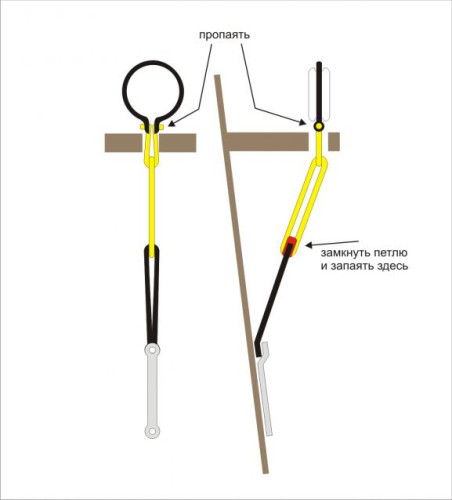

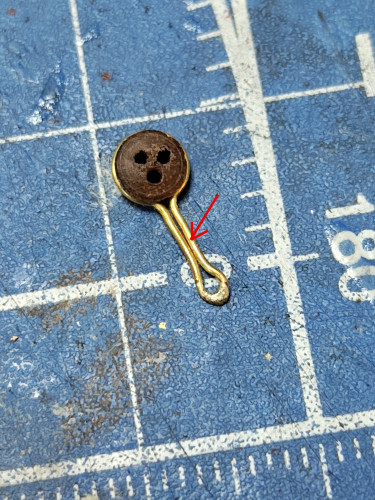

Вы предлагаете делать пайку где то здесь?
Вложения

Аватара пользователя
керва
Сообщения: 3014
Зарегистрирован: 28 дек 2016, 12:54
Благодарил (а): 1020 раз
Поблагодарили: 2007 раз

Re: Сантисима Тринидад - Вопрос по сборке

Сообщение керва » 08 май 2024, 10:16

PSP писал(а): 07 май 2024, 18:30
Вы предлагаете делать пайку где то здесь?
Сергей Павлович здравствуйте!
Поздравляю Вас с наступающим праздником Победы!

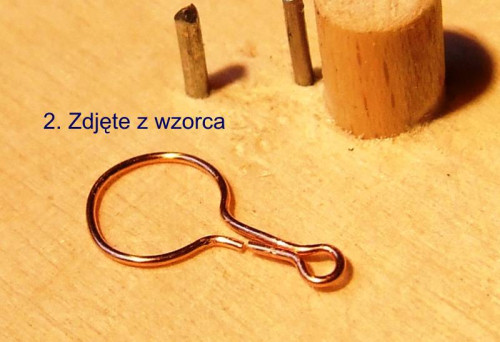

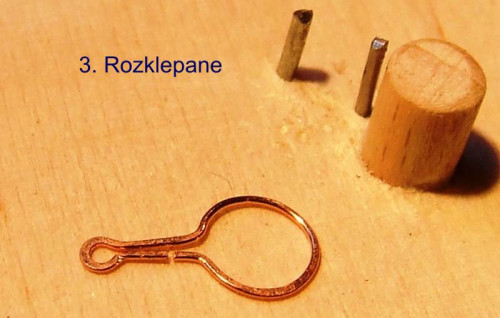

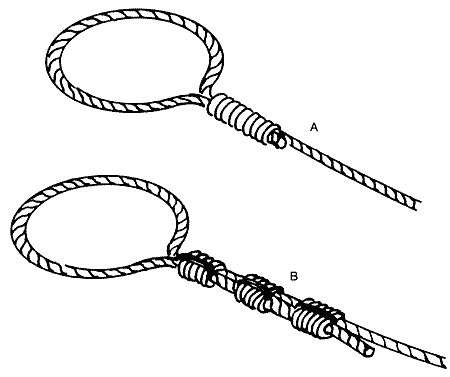

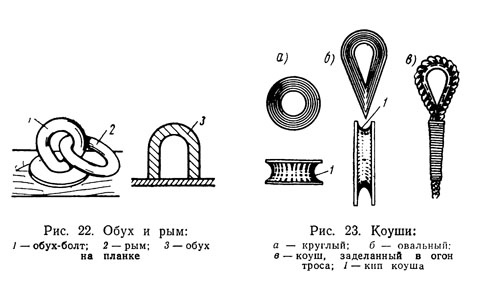

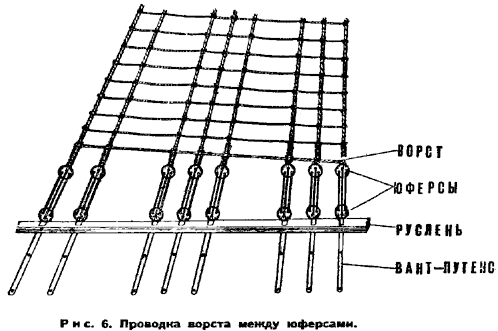

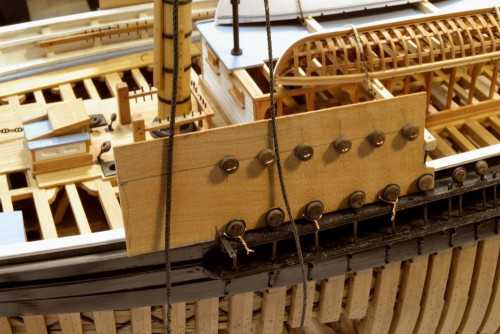

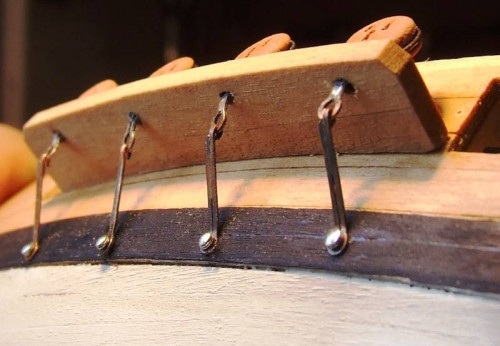

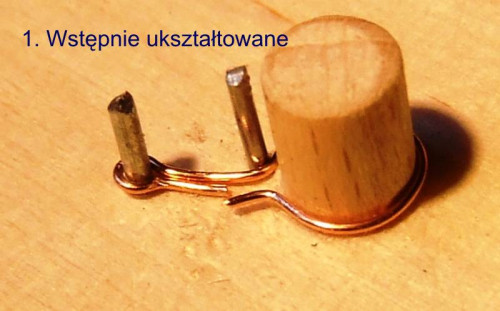

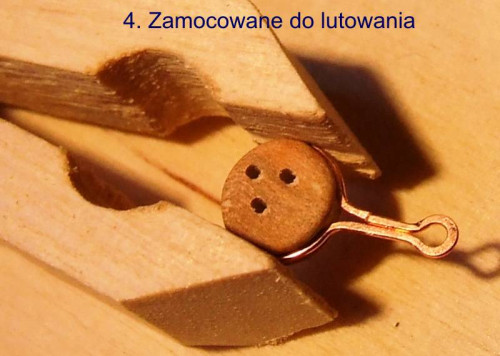

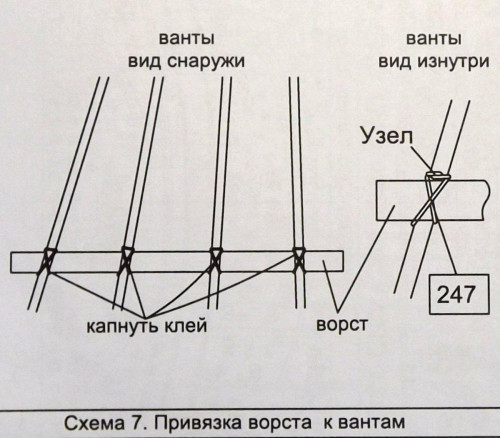

Посылаю вам фото из своих запасов, надеюсь, они вам пригодятся...
Вложения
С уважением Сергей.

Аватара пользователя
керва
Сообщения: 3014
Зарегистрирован: 28 дек 2016, 12:54
Благодарил (а): 1020 раз
Поблагодарили: 2007 раз

Re: Сантисима Тринидад - Вопрос по сборке

Сообщение керва » 08 май 2024, 10:24

Продолжение.
Вложения
С уважением Сергей.

Аватара пользователя
керва
Сообщения: 3014
Зарегистрирован: 28 дек 2016, 12:54
Благодарил (а): 1020 раз
Поблагодарили: 2007 раз

Re: Сантисима Тринидад - Вопрос по сборке

Сообщение керва » 08 май 2024, 10:27

Продолжение.
Вложения
С уважением Сергей.

Аватара пользователя
керва
Сообщения: 3014
Зарегистрирован: 28 дек 2016, 12:54
Благодарил (а): 1020 раз
Поблагодарили: 2007 раз

Re: Сантисима Тринидад - Вопрос по сборке

Сообщение керва » 08 май 2024, 10:31

Продолжение.
Вложения
С уважением Сергей.

Аватара пользователя
керва
Сообщения: 3014
Зарегистрирован: 28 дек 2016, 12:54
Благодарил (а): 1020 раз
Поблагодарили: 2007 раз

Re: Сантисима Тринидад - Вопрос по сборке

Сообщение керва » 08 май 2024, 10:36

Продолжение.
Вложения
017 (1).jpg
017 (1).jpg (43.18 КБ) 5170 просмотров
С уважением Сергей.
