Re: Электронная начинка танка

Сообщение Dobermanrezzo » 04 сен 2016, 12:28

Санек
Будем ждать схему!!!!

Vetalar
Сообщения: 284
Зарегистрирован: 08 дек 2015, 10:04
Благодарил (а): 64 раза
Поблагодарили: 49 раз

Re: Электронная начинка танка

Сообщение Vetalar » 04 сен 2016, 14:00

да уже выкладывал схему подключения дымогона для пропорционального дымления. дважды.

Аватара пользователя
Dobermanrezzo
Сообщения: 83
Зарегистрирован: 22 май 2015, 15:10
Благодарил (а): 19 раз
Поблагодарили: 12 раз

Re: Электронная начинка танка

Сообщение Dobermanrezzo » 07 сен 2016, 20:48

штатная дыммашина сказала гав и перестала дымить, да и с рождения дымила слабо.
Взамен установлена аналогичная от Тайген. Размеры и крепление аналогично нашему.
Чуток докапал жидкости для эл сигарет
https://yadi.sk/i/eVuTYvs0usZbK
пришлось перепаять проводки подключения. У ДэА разъем меньше, чем Тайгеновский

Санёк
Сообщения: 269
Зарегистрирован: 25 янв 2016, 10:22
Благодарил (а): 120 раз
Поблагодарили: 72 раза

Re: Электронная начинка танка

Сообщение Санёк » 08 сен 2016, 09:42

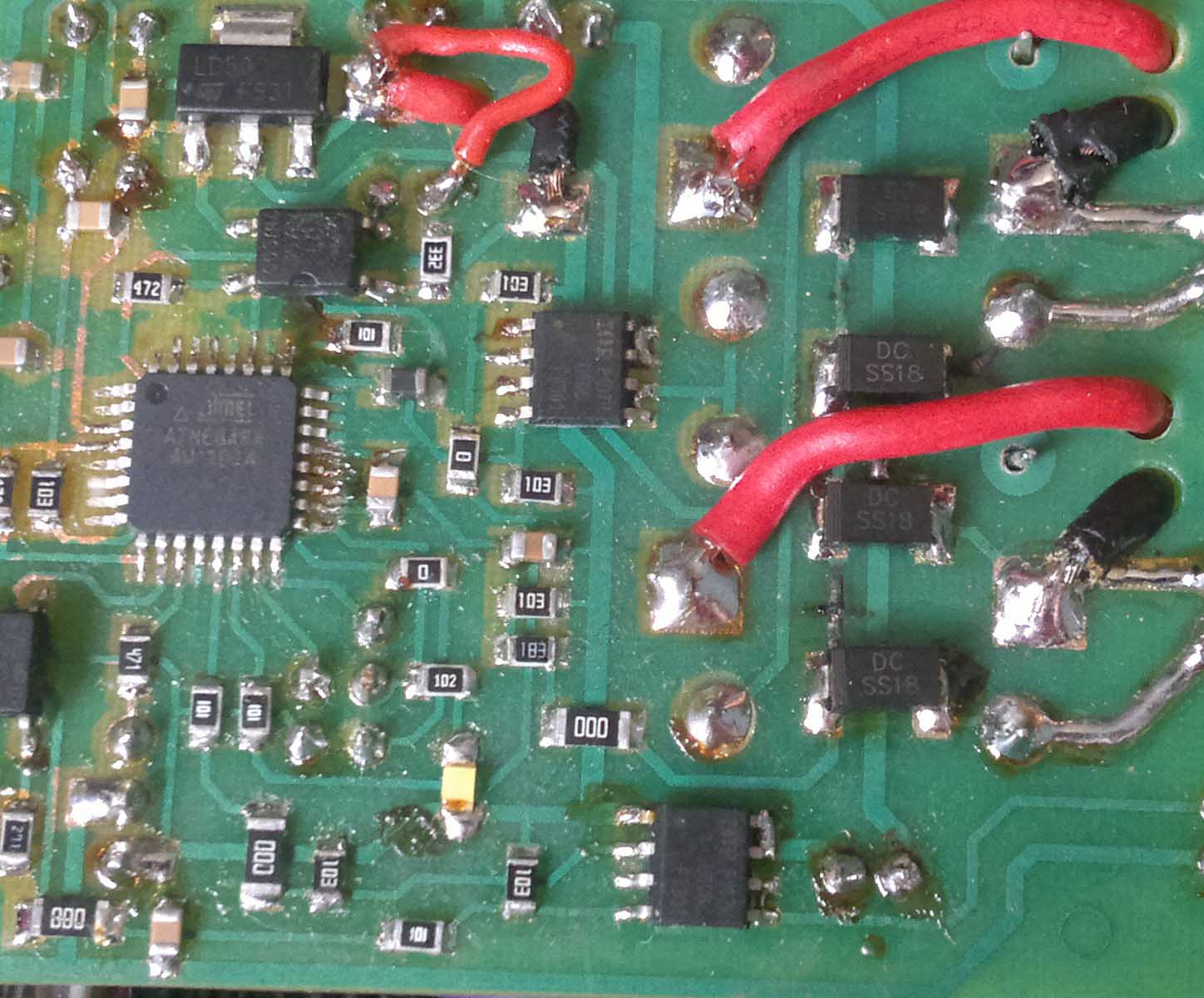

Извиняюсь за качество фото на скорую руку. Фото доп модуля для нашего танка. Схема будет завтра
Вложения
Заплатка фото 01.jpg
Заплатка фото 01.jpg (178.97 КБ) 4242 просмотра

Vetalar
Сообщения: 284
Зарегистрирован: 08 дек 2015, 10:04
Благодарил (а): 64 раза
Поблагодарили: 49 раз

Re: Электронная начинка танка

Сообщение Vetalar » 08 сен 2016, 10:28

Санёк писал(а):Извиняюсь за качество фото на скорую руку. Фото доп модуля для нашего танка. Схема будет завтра

ничоси! а это что?

Санёк
Сообщения: 269
Зарегистрирован: 25 янв 2016, 10:22
Благодарил (а): 120 раз
Поблагодарили: 72 раза

Re: Электронная начинка танка

Сообщение Санёк » 08 сен 2016, 16:10

Vetalar писал(а):
Санёк писал(а):Извиняюсь за качество фото на скорую руку. Фото доп модуля для нашего танка. Схема будет завтра

ничоси! а это что?

На 23 странице я писал что это и для чего, читайте ;)

Алекс
Сообщения: 460
Зарегистрирован: 06 июн 2015, 02:21
Благодарил (а): 64 раза
Поблагодарили: 93 раза

Re: Электронная начинка танка

Сообщение Алекс » 08 сен 2016, 16:55

Санёк писал(а):Извиняюсь за качество фото на скорую руку. Фото доп модуля для нашего танка. Схема будет завтра

Саша, сдается мне, что это модуль промышленного исполнения.

Аватара пользователя
jarakaka
Сообщения: 137
Зарегистрирован: 02 июн 2016, 10:20
Благодарил (а): 43 раза
Поблагодарили: 6 раз

Re: Электронная начинка танка

Сообщение jarakaka » 08 сен 2016, 17:06

Алекс писал(а):
Санёк писал(а):Извиняюсь за качество фото на скорую руку. Фото доп модуля для нашего танка. Схема будет завтра

Саша, сдается мне, что это модуль промышленного исполнения.

Саша, заказать можно?
Если судьба повернулась к тебе задом - пни ее из всех сил. Она повернется, чтобы увидеть, кто ее так двинул.

Аватара пользователя
booch59
Сообщения: 709
Зарегистрирован: 16 дек 2015, 22:48
Благодарил (а): 52 раза
Поблагодарили: 77 раз

Re: Электронная начинка танка

Сообщение booch59 » 08 сен 2016, 19:14

Алекс писал(а):Саша, сдается мне, что это модуль промышленного исполнения.

Сейчас всё это делается ручками не хуже промышленного(заводского).
Плыли,плыли и у....лись!

Аватара пользователя
cusco
Сообщения: 17
Зарегистрирован: 08 сен 2016, 18:49
Благодарил (а): 3 раза
Поблагодарили: 1 раз

Re: Электронная начинка танка

Сообщение cusco » 08 сен 2016, 19:53

Здравствуйте. Спрашивал на насекомых, ответа не дождался, может тут помогут. Кто-нибудь может измерить сопротивление регулятора звука?

Санёк
Сообщения: 269
Зарегистрирован: 25 янв 2016, 10:22
Благодарил (а): 120 раз
Поблагодарили: 72 раза

Re: Электронная начинка танка

Сообщение Санёк » 08 сен 2016, 20:13

booch59 писал(а):
Алекс писал(а):Саша, сдается мне, что это модуль промышленного исполнения.

Сейчас всё это делается ручками не хуже промышленного(заводского).

Абсолютно верно, сделано все это в домашних условиях.
Мне сегодня мысль пришла еще одну фишку добавить в блок. После выстрела открывать крышку выброса гильз :mrgreen: . Плату переделывать не буду отнимает много времени. Подумал о двух вариантах.
1. еще один сервопривод. Три проводка на плату есть куда припаять.
2. Механически. При выстреле серва отката дергает ствол и взводит небольшую пружинку, а при возврате спускает "курок" и толкатель открывает крышку и закрывает.
Что скажете господа танкисты?

Аватара пользователя
booch59
Сообщения: 709
Зарегистрирован: 16 дек 2015, 22:48
Благодарил (а): 52 раза
Поблагодарили: 77 раз

Re: Электронная начинка танка

Сообщение booch59 » 08 сен 2016, 20:21

Санёк писал(а): После выстрела открывать крышку выброса гильз :mrgreen: .
2. Механически. При выстреле серва отката дергает ствол и взводит небольшую пружинку, а при возврате спускает "курок" и толкатель открывает крышку и закрывает.

Мы не танкисты, но ,скажем, мы за механику!!! :lol: :lol: :lol:
cusco писал(а):Здравствуйте. Спрашивал на насекомых, ответа не дождался, может тут помогут. Кто-нибудь может измерить сопротивление регулятора звука?

Так на нем же написано 502 , 5кОм, или же 5000 Ом :mrgreen:
Плыли,плыли и у....лись!

Аватара пользователя
cusco
Сообщения: 17
Зарегистрирован: 08 сен 2016, 18:49
Благодарил (а): 3 раза
Поблагодарили: 1 раз

Re: Электронная начинка танка

Сообщение cusco » 09 сен 2016, 18:52

booch59 писал(а):Так на нем же написано 502 , 5кОм, или же 5000 Ом :mrgreen:

Дак у меня его нет, а на картинках что-то не разглядел. :) Спасибо!

Алекс
Сообщения: 460
Зарегистрирован: 06 июн 2015, 02:21
Благодарил (а): 64 раза
Поблагодарили: 93 раза

Re: Электронная начинка танка

Сообщение Алекс » 09 сен 2016, 21:06

booch59 писал(а):
Алекс писал(а):Саша, сдается мне, что это модуль промышленного исполнения.

Сейчас всё это делается ручками не хуже промышленного(заводского).

Видишь ли, Мустафа, я все же умею отличить печатную плату промышленного изготовления, от нарисованной и травленной самим, а так же пайку в ванне с припоем на линии, или каждый элемент, припаянный ручками, паяльником.
Меня смущает использование ТПМ на плате, ровненько стоят резисторы, микрухи многоножечные припаяны как на заводе.
Сомнения бы развеял чЕткий снимок в хорошем разрешении со всех сторон платы, сверху, снизу, сбоку.
Саша, сделай, пожалуйста снимки хорошие, сейчас любой смартфон позволяет сделать хорошую фотографию.
Если сам печатную плату делал, чем пользовался, каким софтом, для разработки печатной платы, односторонняя, или двухсторонняя, в один слой, или несколько. Чем рисовал, как травил.
Будь ласков, расскажи всё.
Спасибо!
И ждем, очень ждем принципиальную схему.
Еще раз спасибо!

Аватара пользователя
Ruslan
Сообщения: 572
Зарегистрирован: 08 дек 2015, 19:32
Благодарил (а): 124 раза
Поблагодарили: 108 раз

Re: Электронная начинка танка

Сообщение Ruslan » 09 сен 2016, 21:48

Алекс писал(а):Сомнения бы развеял чЕткий снимок в хорошем разрешении со всех сторон платы, сверху, снизу, сбоку.
Саша, сделай, пожалуйста снимки хорошие, сейчас любой смартфон позволяет сделать хорошую фотографию.
Если сам печатную плату делал, чем пользовался, каким софтом, для разработки печатной платы, односторонняя, или двухсторонняя, в один слой, или несколько. Чем рисовал, как травил.
Будь ласков, расскажи всё.
Спасибо!
И ждем, очень ждем принципиальную схему.
Еще раз спасибо!

Похоже, плата двухсторонняя и паялась, естественно, с помощью паяльной станции. Паялась, действительно, ручками, даже на плохом фото видно некоторое смещение SMD компонентов, ну и неравномерное распределение припоя, что при промышленном производстве встречается редко. Касаемо методики изготовления платы - не исключу, что она делалась по методу ЛУТ.
Опять же - это моё ИМХО, исходя из выложенного фото.

Алекс
Сообщения: 460
Зарегистрирован: 06 июн 2015, 02:21
Благодарил (а): 64 раза
Поблагодарили: 93 раза

Re: Электронная начинка танка

Сообщение Алекс » 09 сен 2016, 21:51

Ruslan писал(а):
Алекс писал(а):Сомнения бы развеял чЕткий снимок в хорошем разрешении со всех сторон платы, сверху, снизу, сбоку.
Саша, сделай, пожалуйста снимки хорошие, сейчас любой смартфон позволяет сделать хорошую фотографию.
Если сам печатную плату делал, чем пользовался, каким софтом, для разработки печатной платы, односторонняя, или двухсторонняя, в один слой, или несколько. Чем рисовал, как травил.
Будь ласков, расскажи всё.
Спасибо!
И ждем, очень ждем принципиальную схему.
Еще раз спасибо!

Похоже, плата двухсторонняя и паялась, естественно, с помощью паяльной станции. Паялась, действительно, ручками, даже на плохом фото видно некоторое смещение SMD компонентов, ну и неравномерное распределение припоя, что при промышленном производстве встречается редко. Касаемо методики изготовления платы - не исключу, что она делалась по методу ЛУТ.
Опять же - это моё ИМХО, исходя из выложенного фото.

Нужно четкое фото.

Аватара пользователя
Ruslan
Сообщения: 572
Зарегистрирован: 08 дек 2015, 19:32
Благодарил (а): 124 раза
Поблагодарили: 108 раз

Re: Электронная начинка танка

Сообщение Ruslan » 09 сен 2016, 21:58

Алекс писал(а):Нужно четкое фото.

Так я же не спорю с этим ;)

Алекс
Сообщения: 460
Зарегистрирован: 06 июн 2015, 02:21
Благодарил (а): 64 раза
Поблагодарили: 93 раза

Re: Электронная начинка танка

Сообщение Алекс » 09 сен 2016, 22:06

Ruslan писал(а):
Алекс писал(а):Нужно четкое фото.

Так я же не спорю с этим ;)

А я что, сказал, что ты споришь? :)
Просто мне интересно, как всё это делалось, задача то, решённая Сашей, нетривиальная. Нужна же кроме платы, ещё и прошивка. Интересно, очень интересно.

zloi
Сообщения: 419
Зарегистрирован: 15 фев 2016, 17:04
Благодарил (а): 61 раз
Поблагодарили: 37 раз

Re: Электронная начинка танка

Сообщение zloi » 09 сен 2016, 22:36

booch59 писал(а):
Санёк писал(а): После выстрела открывать крышку выброса гильз :mrgreen: .
2. Механически. При выстреле серва отката дергает ствол и взводит небольшую пружинку, а при возврате спускает "курок" и толкатель открывает крышку и закрывает.

Мы не танкисты, но ,скажем, мы за механику!!! :lol: :lol: :lol:
cusco писал(а):Здравствуйте. Спрашивал на насекомых, ответа не дождался, может тут помогут. Кто-нибудь может измерить сопротивление регулятора звука?

Так на нем же написано 502 , 5кОм, или же 5000 Ом :mrgreen:

И я подумываю об этом. Только думаю прикрепить какой нибудь толкатель к стволу. При откате ствола будет толкать люк. Люк откроется, пружинка прикреплённая к люки с одной стороны и к чему то с другой будет закрывать. Пока проект только в голове. Надо решить ряд вопросов
1) как организовать этот толкатель т.к. Ему думается будет мешать привод поднятия ствола
2) как закрепить пружинку к корпусу
Будет правда не копийно т.к. судя по видео выброс происходит через некоторое время после выстрела, а по выше указанной схеме иметация выброса будет происходить при откате ствола.
Как то так)))

Санёк
Сообщения: 269
Зарегистрирован: 25 янв 2016, 10:22
Благодарил (а): 120 раз
Поблагодарили: 72 раза

Re: Электронная начинка танка

Сообщение Санёк » 10 сен 2016, 14:54

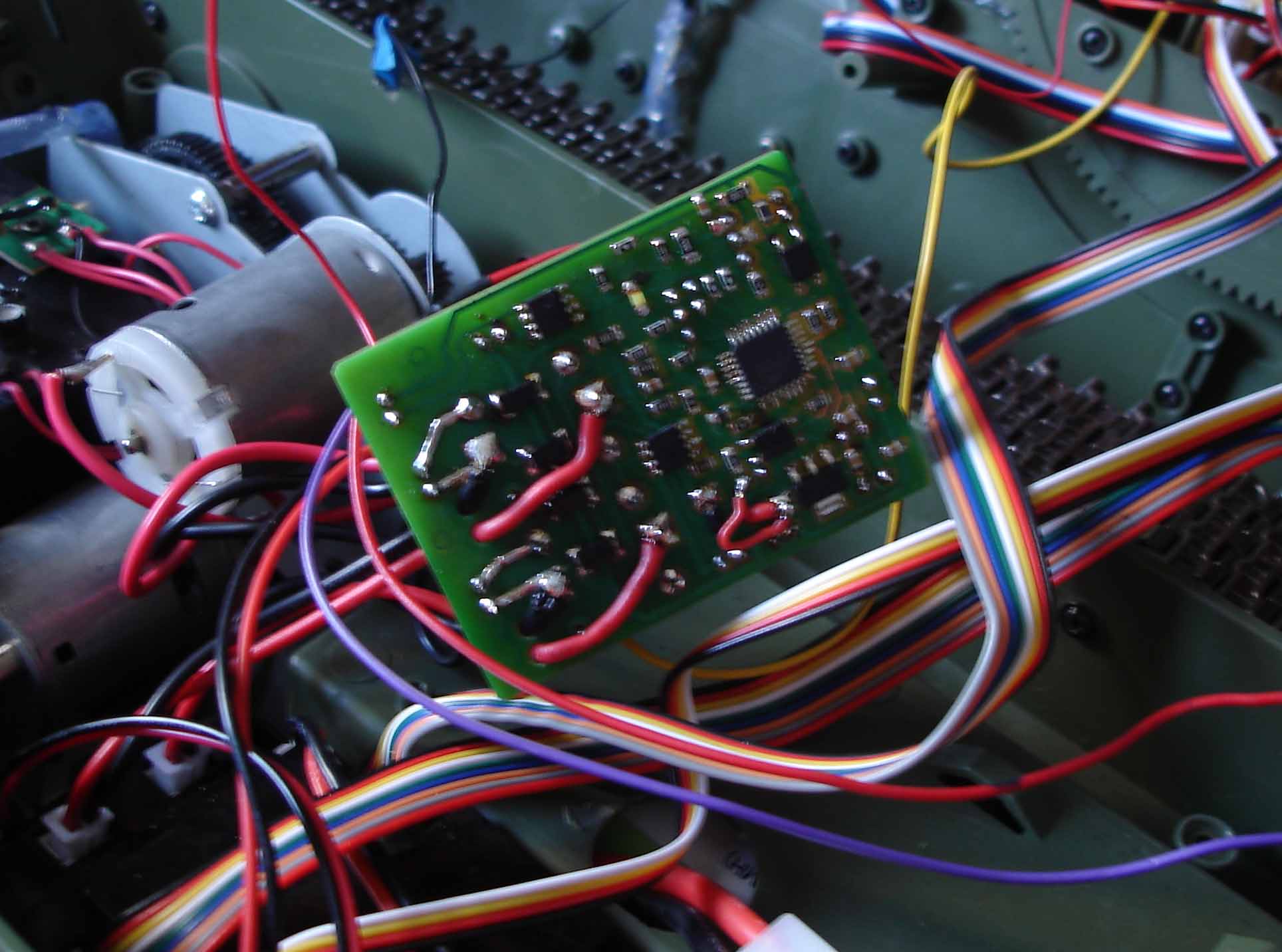

Ну что за сыр бор! Я же говорю делаю дома, просто технология обработана годами. Фото более четкое не получается файл большой получается. Плата не отмыта т.к. идет процесс подборки элементов.
Вложения
Плата фото 01.jpg
Плата фото 01.jpg (183.11 КБ) 3934 просмотра

Санёк
Сообщения: 269
Зарегистрирован: 25 янв 2016, 10:22
Благодарил (а): 120 раз
Поблагодарили: 72 раза

Re: Электронная начинка танка

Сообщение Санёк » 10 сен 2016, 15:35

Технология ЛУТ, бумага с Али с ней качество лучше. Плата односторонняя на данную затею двухстороннею не вижу смысла. Маска XV501.

Аватара пользователя
Ruslan
Сообщения: 572
Зарегистрирован: 08 дек 2015, 19:32
Благодарил (а): 124 раза
Поблагодарили: 108 раз

Re: Электронная начинка танка

Сообщение Ruslan » 10 сен 2016, 15:54

Сегодня и у меня при включении на ровном месте сдох блок управления от ДеА. Стал постоянно гнать напругу на один из двигателей (гнездо "В" на блоке управления) при включении питания. Перед этим просто проверялась работа дым-машины. Питание подавалось с Li-Po 2S, разряженной до 7,2v. Танк даже не ездил, т.к. пульт ещё не покупался. Куда копать в плане ремонта - не знаю. Да и вряд ли буду этим заниматься. Скоплю денег и куплю кларк.

Санёк
Сообщения: 269
Зарегистрирован: 25 янв 2016, 10:22
Благодарил (а): 120 раз
Поблагодарили: 72 раза

Re: Электронная начинка танка

Сообщение Санёк » 10 сен 2016, 16:11

Да и по схеме, пока не вижу смысла выкладывать. На фото дорожки выгорели модуль на доработке. После многих часов покатушек выгорели диоды. Предполагаю слабые SS18. Буду переделывать плату. Ну и пока разбирался что да как пришла очередная мысль :D .

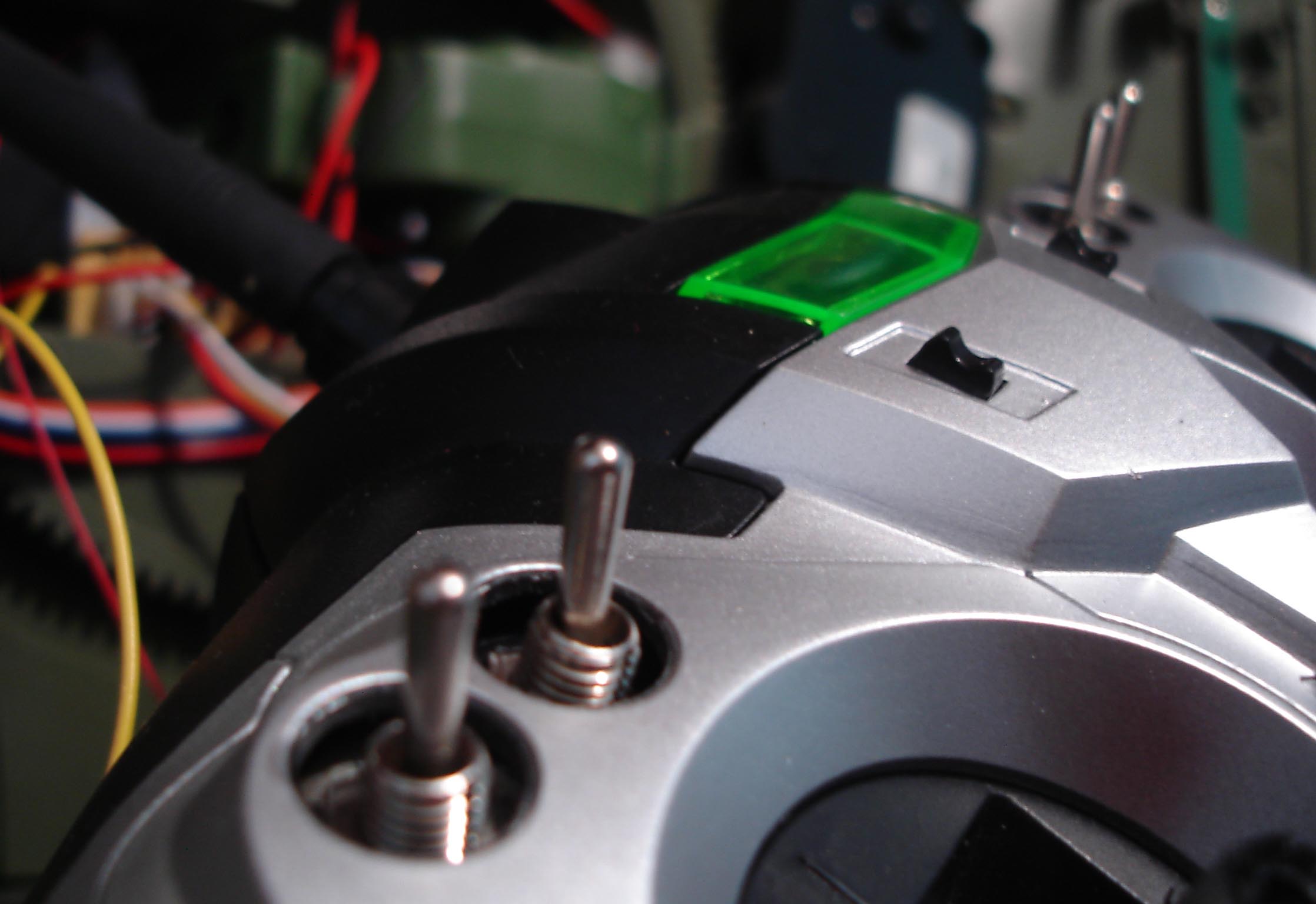

на фото доработка пульта 4-х дискретных каналов, но это уже другая история ;)
Вложения
Тюнинг пульта 01.jpg
Тюнинг пульта 01.jpg (194.16 КБ) 3849 просмотров

Санёк
Сообщения: 269
Зарегистрирован: 25 янв 2016, 10:22
Благодарил (а): 120 раз
Поблагодарили: 72 раза

Re: Электронная начинка танка

Сообщение Санёк » 10 сен 2016, 16:20

Про люк гильз. Думаю остановится на сервоприводе т.к. проще организовать задержку после выстрела для точной имитации.
По дискретным каналам:
1. Отключение\включение дымогенератора.
2. Отключение\включение прожектора на башне (большой)
3. Отключение\включение прожектора на люке.
4. Пиротехника (дымовая завеса) причем можно организовать поочередное переключение 1-4 гранат.
Есть еще варианты? :D
.....

Ладно народ, я тут вас озадачил пока вы думаете что к чему я удаляюсь на неделю на доработку нашей игрушки ;)

Аватара пользователя
booch59
Сообщения: 709
Зарегистрирован: 16 дек 2015, 22:48
Благодарил (а): 52 раза
Поблагодарили: 77 раз

Re: Электронная начинка танка

Сообщение booch59 » 10 сен 2016, 17:07

Удачи!!! Так ты переплюнешь и кларк и эльмод! :mrgreen:
Плыли,плыли и у....лись!

Ответить
