Штандарт от Shuriksun

Сообщение Shuriksun » 05 окт 2021, 02:34

Журналы были собраны давно, но время и место для сборки появилось только пару недель назад.
Буду рад любым комментариям и подсказкам. Деревянную модель собираю впервые.
Надо стараться все делать хорошо, плохо оно само получится.

Аватара пользователя
Shuriksun
Сообщения: 494
Зарегистрирован: 05 окт 2021, 02:00
Откуда: Подольск
Благодарил (а): 430 раз
Поблагодарили: 288 раз

Re: Штандарт от Shuriksun

Сообщение Shuriksun » 06 окт 2021, 01:41

Киль, шпангоуты и нижняя палуба собраны
Вложения
Надо стараться все делать хорошо, плохо оно само получится.

Аватара пользователя
Shuriksun
Сообщения: 494
Зарегистрирован: 05 окт 2021, 02:00
Откуда: Подольск
Благодарил (а): 430 раз
Поблагодарили: 288 раз

Re: Штандарт от Shuriksun

Сообщение Shuriksun » 06 окт 2021, 01:44

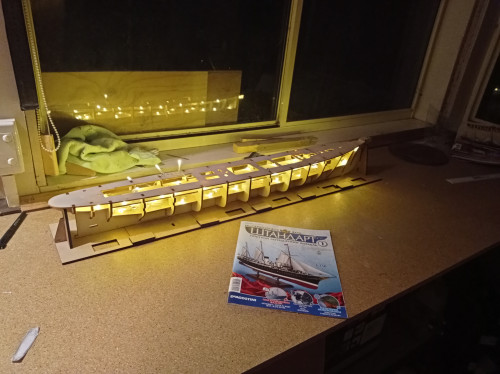

Подсветку решил сделать как у коллеги Гордея.
С оптоволокно на баке решил не заморачиваться
Вложения
Надо стараться все делать хорошо, плохо оно само получится.

Аватара пользователя
Shuriksun
Сообщения: 494
Зарегистрирован: 05 окт 2021, 02:00
Откуда: Подольск
Благодарил (а): 430 раз
Поблагодарили: 288 раз

Re: Штандарт от Shuriksun

Сообщение Shuriksun » 06 окт 2021, 01:50

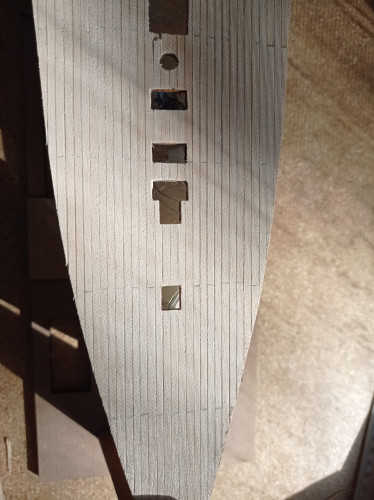

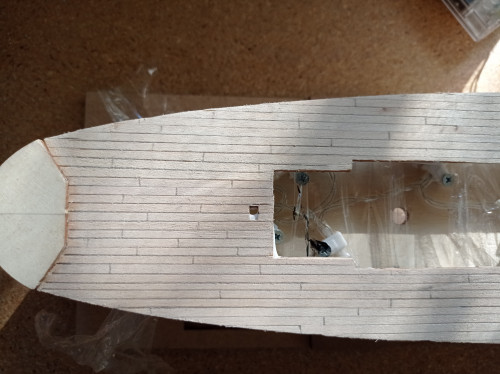

Планки палубного настила начал укладывать в шахматном порядке, но впоследствии пришёл к выводу, что лучше смотрится настил, когда стыки идут вразнобой, как на корме. Учту при постройке следующего кораблика.
Вложения
Последний раз редактировалось Shuriksun 08 окт 2021, 02:43, всего редактировалось 1 раз.
Надо стараться все делать хорошо, плохо оно само получится.

Аватара пользователя
Shuriksun
Сообщения: 494
Зарегистрирован: 05 окт 2021, 02:00
Откуда: Подольск
Благодарил (а): 430 раз
Поблагодарили: 288 раз

Re: Штандарт от Shuriksun

Сообщение Shuriksun » 06 окт 2021, 02:22

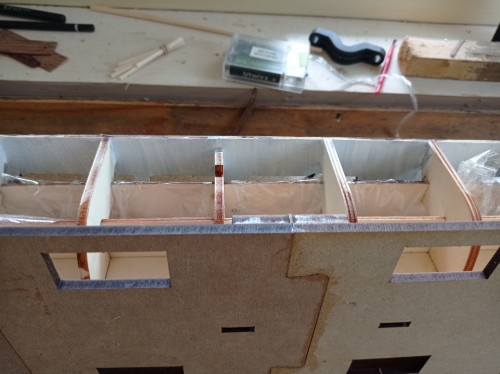

В процессе обсуждения подсветки народ сомневался, что фанера просвечивается.
Так вот, у меня палуба светилась (были светлые пятна)
Пришлось изнутри прокрашивать чёрной краской, а потом покрывать белой, чтобы через иллюминаторы так мрачно не смотрелось.
Вложения
Одного слоя белил, понятное дело, не хватило. Буду наносить ещё один.
Надо стараться все делать хорошо, плохо оно само получится.

Аватара пользователя
Shuriksun
Сообщения: 494
Зарегистрирован: 05 окт 2021, 02:00
Откуда: Подольск
Благодарил (а): 430 раз
Поблагодарили: 288 раз

Re: Штандарт от Shuriksun

Сообщение Shuriksun » 06 окт 2021, 02:25

Пока суть да дело, сошкурил излишки одного из украшений.
Заусенцы остались, но их снимать буду, когда свет нормальный придёт, а то в мастерской темновато, глаза сломаю...
Вложения
Надо стараться все делать хорошо, плохо оно само получится.

Аватара пользователя
Shuriksun
Сообщения: 494
Зарегистрирован: 05 окт 2021, 02:00
Откуда: Подольск
Благодарил (а): 430 раз
Поблагодарили: 288 раз

Re: Штандарт от Shuriksun

Сообщение Shuriksun » 06 окт 2021, 02:55

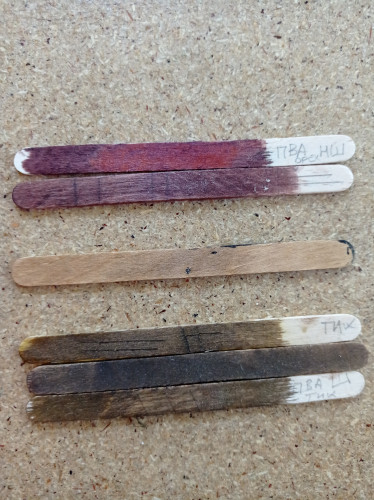

Долго выбирал морилку для палубы
Были варианты:
На спиртовой основе
- Сосна (old Baltic) - средняя
- коричневый тик (скорее зелёный 😁)
На водной основе - орех

На фотографии баланс ушёл сильно в красноту, но общее представление таки передалось

Тик мне показался слишком зелёным, но ни сосна, ни орех Не подходили совсем, там более, что обветренные тик действительно имеет зелёные оттенки, а у Штандарта была именно тиковая палуба.
В общем, выбрал тик.
Единственное, что я обнаружил, что любая морилка плохо ложится на ПВА.
Даже ошкуренный участок выглядит по другому.
Вложения
Надо стараться все делать хорошо, плохо оно само получится.

Аватара пользователя
Shuriksun
Сообщения: 494
Зарегистрирован: 05 окт 2021, 02:00
Откуда: Подольск
Благодарил (а): 430 раз
Поблагодарили: 288 раз

Re: Штандарт от Shuriksun

Сообщение Shuriksun » 06 окт 2021, 03:00

Покрасил тиком в два слоя. И покрыл матовым акриловым лаком.
Результатом остался если и не доволен, то удовлетворён по крайней мере.

Самое интересное, что второй слой никак не изменил цвет, а акриловый лак мне сильно напомнил разведённый ПВА.
Вложения
Надо стараться все делать хорошо, плохо оно само получится.

Vad1
Сообщения: 250
Зарегистрирован: 19 дек 2014, 11:59
Благодарил (а): 608 раз
Поблагодарили: 63 раза

Re: Штандарт от Shuriksun

Сообщение Vad1 » 06 окт 2021, 06:40

Да прибудет Вами СИЛА! ;)
Поможем чем сможем. :D

Аватара пользователя
Shuriksun
Сообщения: 494
Зарегистрирован: 05 окт 2021, 02:00
Откуда: Подольск
Благодарил (а): 430 раз
Поблагодарили: 288 раз

Re: Штандарт от Shuriksun

Сообщение Shuriksun » 07 окт 2021, 01:32

Спасибо!
А сил да, понадобится много... ( в том числе и на борьбу за время для постройки корабля 😁)
Надо стараться все делать хорошо, плохо оно само получится.

Аватара пользователя
Shuriksun
Сообщения: 494
Зарегистрирован: 05 окт 2021, 02:00
Откуда: Подольск
Благодарил (а): 430 раз
Поблагодарили: 288 раз

Re: Штандарт от Shuriksun

Сообщение Shuriksun » 08 окт 2021, 02:56

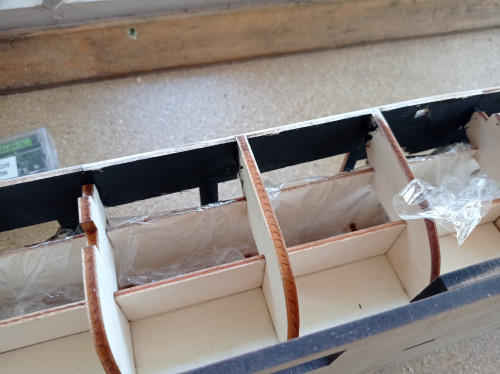

Покрыл ещё одним слоем белой краски внутреннюю часть палубы (чтобы чёрный цвет не просвечивался)
Краска оказалась на удивление укрывистой.
Идеально белого цвета достичь не удалось, но там и не надо.
Вложения
Надо стараться все делать хорошо, плохо оно само получится.

Аватара пользователя
Shuriksun
Сообщения: 494
Зарегистрирован: 05 окт 2021, 02:00
Откуда: Подольск
Благодарил (а): 430 раз
Поблагодарили: 288 раз

Re: Штандарт от Shuriksun

Сообщение Shuriksun » 09 окт 2021, 15:44

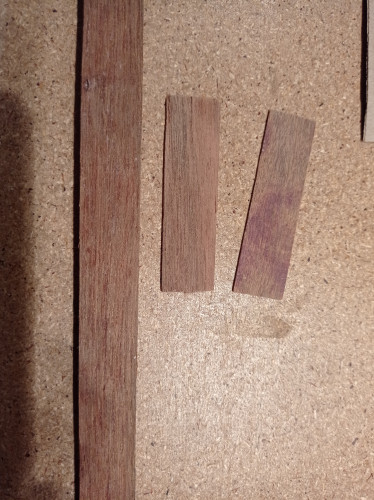

У меня были куски краснодеревой фанеры. Распустил полосы на шпон (толщиной порядка 1мм) и решил пустить на палубы катеров и шлюпок.
Дерево оказалось очень капризным: ломким и по волокнам расщепляется легко.
Но посмотрим, что выйдет...
Кусок фанеры и кусочки шпона из нё
Вложения

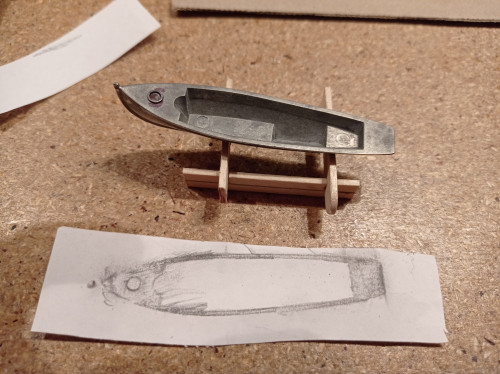

Бумажный шаблон, чтобы было видно, что где находится...

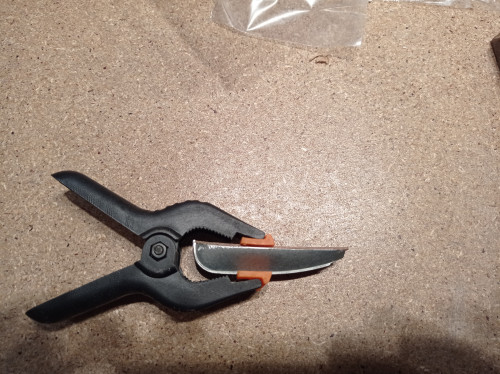

Вот так я прижимал шпон, чтобы по внешнему контуру обработать.
Надо стараться все делать хорошо, плохо оно само получится.

Аватара пользователя
Shuriksun
Сообщения: 494
Зарегистрирован: 05 окт 2021, 02:00
Откуда: Подольск
Благодарил (а): 430 раз
Поблагодарили: 288 раз

Re: Штандарт от Shuriksun

Сообщение Shuriksun » 25 окт 2021, 05:45

Процесс идёт по тихонько.

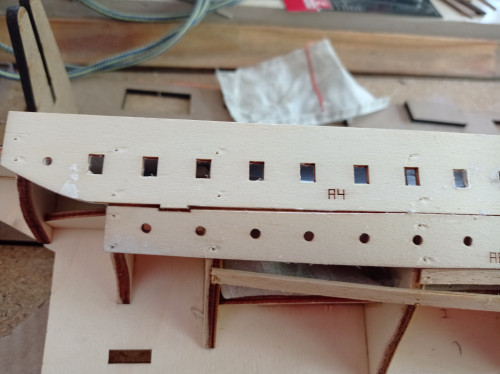

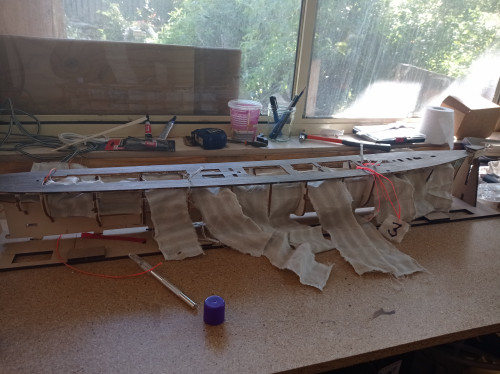

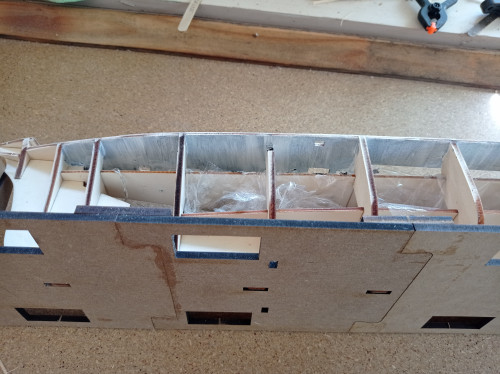

У меня встал вопрос, как защитить лампочки подсветки от краски, так как корпус я решил красить аэрографом.
Зашивать окна изнутри сразу пластиком, как предлагалось в инструкции, я не стал по двум причинам:
- во-первых, в процессе покраски/шпаклёвки на краях оконных проёмов может оказаться налёт, который придётся удалять либо ножом, либо надфилем. А пластик будет мешать, да и поцарапать его легко будет,
- во-вторых, предложенные затычки из поролона будут мешать шпаклевать и шкурить.

Так что я решил временно приклеить полосы ткани, которые потом выдерну сверху. В качестве клея, после многочисленных экспериментов, я остановился на клеющем карандаше. Он достаточно хорошо держит ткань, но и отрывается легко. Там, где с палубы доступа н ткани не было, к полоскам приклеил на ПВА куски верёвки. Когда надо будет, отковыряю ткань через иллюминаторы и верёвочкой вытащу.
Как всё это реализуется, узнаю когда вытаскивать придётся 😁
Вложения
Надо стараться все делать хорошо, плохо оно само получится.

Аватара пользователя
Shuriksun
Сообщения: 494
Зарегистрирован: 05 окт 2021, 02:00
Откуда: Подольск
Благодарил (а): 430 раз
Поблагодарили: 288 раз

Re: Штандарт от Shuriksun

Сообщение Shuriksun » 25 окт 2021, 05:50

Начал обшивать корпус
Вложения
Надо стараться все делать хорошо, плохо оно само получится.

Аватара пользователя
Shuriksun
Сообщения: 494
Зарегистрирован: 05 окт 2021, 02:00
Откуда: Подольск
Благодарил (а): 430 раз
Поблагодарили: 288 раз

Re: Штандарт от Shuriksun

Сообщение Shuriksun » 25 окт 2021, 06:00

Поздновато обнаружил, что в корме, из-за сильного изгиба шпангоутов, между нижним и верхним рядами фанерной обшивки образовался зазор. Точнее, они примыкают по внутреннему краю, а по внешнему краю идёт щель. Надо было фаску снимать.
Буду шпаклевать в два этапа.
Сначала смесью ПВА и древесной пыли (очень мелкой от шлифмашинки) заполню сам шов, а потом, когда ПВА высохнет оканчательно, нормальной шпаклёвку по дереву (если надо будет)
Просто ПВА остаётся эластичным, и не будет растрескиваться, но с другой стороны, шкурить ПВА будет очень тяжело (опять таки из-за эластичности клея) и я по возможности, излишков снаружи оставлять не буду, а что останется, буду ножом срезать. Тем более, что при высыхании ПВА усаживается.
Вложения
Щель придётся шпаклевать...
Последний раз редактировалось Shuriksun 25 окт 2021, 06:10, всего редактировалось 1 раз.
Надо стараться все делать хорошо, плохо оно само получится.

Аватара пользователя
Shuriksun
Сообщения: 494
Зарегистрирован: 05 окт 2021, 02:00
Откуда: Подольск
Благодарил (а): 430 раз
Поблагодарили: 288 раз

Re: Штандарт от Shuriksun

Сообщение Shuriksun » 25 окт 2021, 06:07

Кстати, обнаружил, что корабль уже сейчас начал покрываться пылью уже сейчас, так что ящик придётся делать ещё до окончания постройки модели...
Для начала, может картонный сделаю, просто, чтобы пыль не садилась, а то прилипает она довольно сильно.
Надо стараться все делать хорошо, плохо оно само получится.

Аватара пользователя
Shuriksun
Сообщения: 494
Зарегистрирован: 05 окт 2021, 02:00
Откуда: Подольск
Благодарил (а): 430 раз
Поблагодарили: 288 раз

Re: Штандарт от Shuriksun

Сообщение Shuriksun » 10 ноя 2021, 00:16

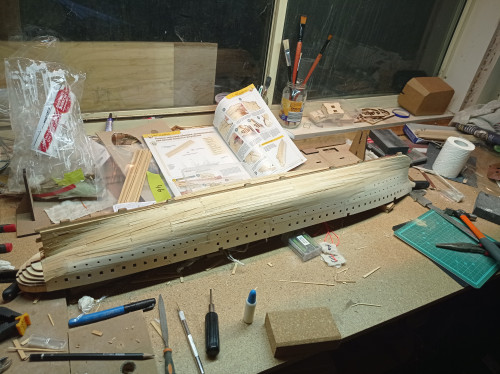

Черновая обшивка почти завершена. Осталось только "доработать напильником" 😁
Вложения
Надо стараться все делать хорошо, плохо оно само получится.

Аватара пользователя
Shuriksun
Сообщения: 494
Зарегистрирован: 05 окт 2021, 02:00
Откуда: Подольск
Благодарил (а): 430 раз
Поблагодарили: 288 раз

Re: Штандарт от Shuriksun

Сообщение Shuriksun » 10 ноя 2021, 00:19

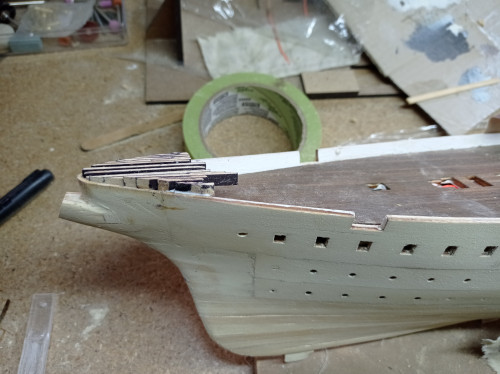

Я не стал изменять наклон палубы бака, так что на баке фальшборт получился не параллельным. В инструкции, по моему, так же, да и по логике, палуба должна быть, по возможности, горизонтальной.
Вложения
Надо стараться все делать хорошо, плохо оно само получится.

Аватара пользователя
Shuriksun
Сообщения: 494
Зарегистрирован: 05 окт 2021, 02:00
Откуда: Подольск
Благодарил (а): 430 раз
Поблагодарили: 288 раз

Re: Штандарт от Shuriksun

Сообщение Shuriksun » 10 ноя 2021, 00:26

Обнаружил, что часть планок имеют отрицательную кривизну (ошибка при склейке)
Придётся шпаклевать... :(
Вложения
Надо стараться все делать хорошо, плохо оно само получится.

Аватара пользователя
Shuriksun
Сообщения: 494
Зарегистрирован: 05 окт 2021, 02:00
Откуда: Подольск
Благодарил (а): 430 раз
Поблагодарили: 288 раз

Re: Штандарт от Shuriksun

Сообщение Shuriksun » 10 ноя 2021, 00:31

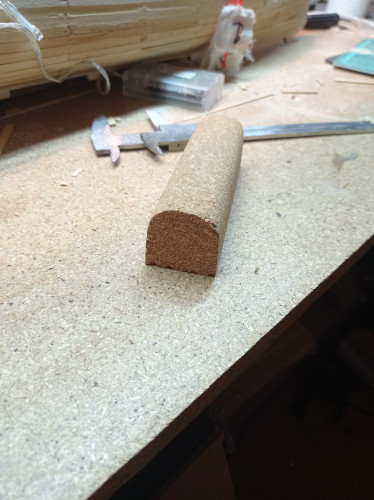

Шкурилку я сделал из пробкового блока. Шкурку просто наматываю. Благодаря этому добился более эффективного использования шкурки.
Вложения
Надо стараться все делать хорошо, плохо оно само получится.

Vad1
Сообщения: 250
Зарегистрирован: 19 дек 2014, 11:59
Благодарил (а): 608 раз
Поблагодарили: 63 раза

Re: Штандарт от Shuriksun

Сообщение Vad1 » 12 ноя 2021, 11:15

Shuriksun писал(а): 10 ноя 2021, 00:19 Я не стал изменять наклон палубы бака, так что на баке фальшборт получился не параллельным. В инструкции, по моему, так же, да и по логике, палуба должна быть, по возможности, горизонтальной.

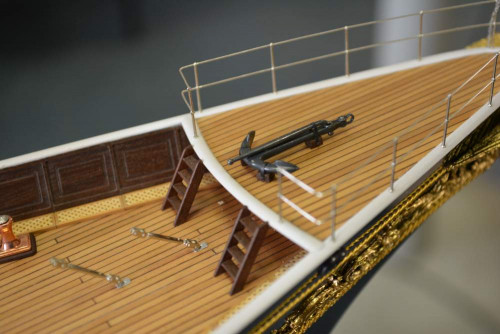

Борт на яхте не выходит за уровень палубы бака. Должно быть как-то так.

Аватара пользователя
Shuriksun
Сообщения: 494
Зарегистрирован: 05 окт 2021, 02:00
Откуда: Подольск
Благодарил (а): 430 раз
Поблагодарили: 288 раз

Re: Штандарт от Shuriksun

Сообщение Shuriksun » 13 ноя 2021, 09:42

Vad1 писал(а): 12 ноя 2021, 11:15 Борт на яхте не выходит за уровень палубы бака. Должно быть как-то так.
Да, спасибо. Действительно, мой косяк.
Вложения
Ипостаси императорской яхты.jpg
Надо стараться все делать хорошо, плохо оно само получится.

Аватара пользователя
Shuriksun
Сообщения: 494
Зарегистрирован: 05 окт 2021, 02:00
Откуда: Подольск
Благодарил (а): 430 раз
Поблагодарили: 288 раз

Re: Штандарт от Shuriksun

Сообщение Shuriksun » 13 ноя 2021, 09:48

Ну что, придётся дорабатывать напильником:

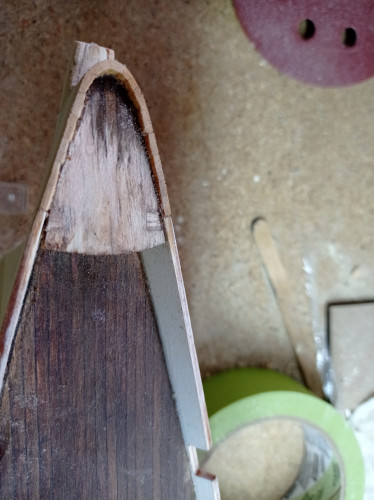

С помощью спирта и ножа снял настил с задней части баковой палубы.
Вложения
Надо стараться все делать хорошо, плохо оно само получится.

Аватара пользователя
Shuriksun
Сообщения: 494
Зарегистрирован: 05 окт 2021, 02:00
Откуда: Подольск
Благодарил (а): 430 раз
Поблагодарили: 288 раз

Re: Штандарт от Shuriksun

Сообщение Shuriksun » 13 ноя 2021, 10:03

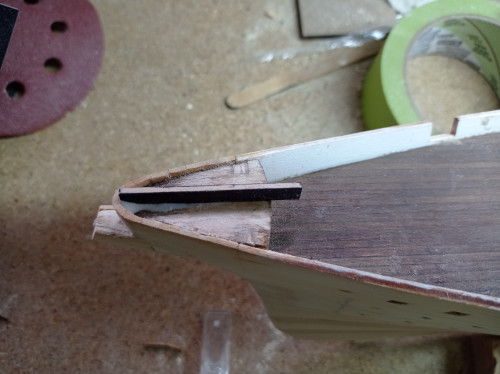

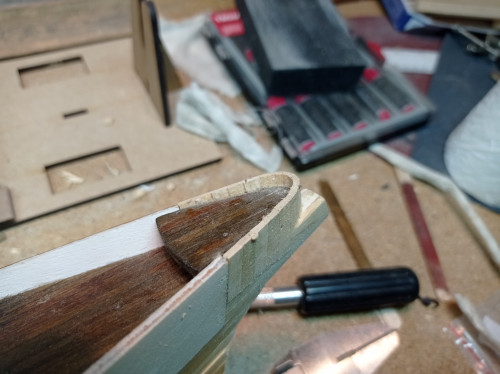

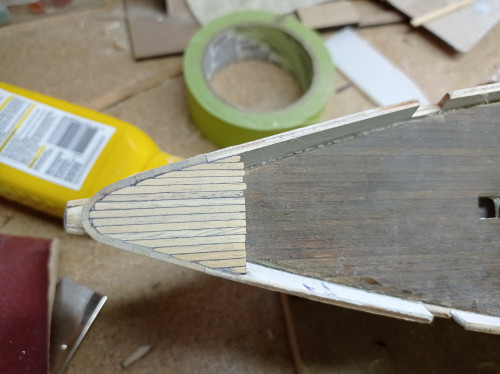

Посмотрел, толщина реек черновой обшивки почти совпадает с шириной реек палубного настила.
Я решил поэкспериментировать с подкраской швов настила.

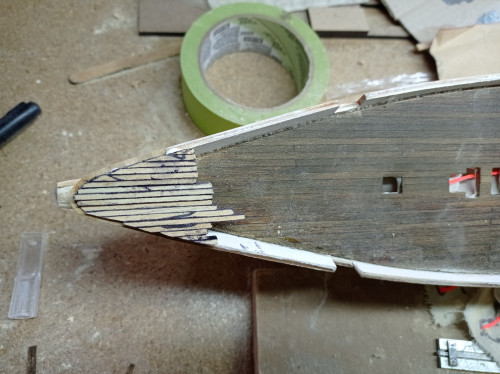

Закрасил боковые части реек перманентным маркером и застелил палубу рейками, приклеив их боком.
Когда клей засохнет, я сошкурю рейки вровень с бортом.
Вложения
Надо стараться все делать хорошо, плохо оно само получится.

Аватара пользователя
Shuriksun
Сообщения: 494
Зарегистрирован: 05 окт 2021, 02:00
Откуда: Подольск
Благодарил (а): 430 раз
Поблагодарили: 288 раз

Re: Штандарт от Shuriksun

Сообщение Shuriksun » 13 ноя 2021, 11:36

Мда, при шкурении древесина подкрасилась, но, я думаю, после морилки, останутся видны только швы.
Но планки для настила в будущих проектах я буду подкрашивать с краёв, так доски будут выделяться сильнее.
Вложения
Задний край придётся подравнивать бормашиной...
Надо стараться все делать хорошо, плохо оно само получится.

Ответить

Вернуться в «Обзор постройки от участников проекта»

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и 1 гость
