Сантисима Тринидад - Вопрос по сборке
-
- Сообщения: 1388
- Зарегистрирован: 28 сен 2017, 19:33
- Откуда: Джубга
- Благодарил (а): 277 раз
- Поблагодарили: 643 раза
Re: Сантисима Тринидад - Вопрос по сборке
Думаю будет не лишним.
Инструкция по сборке от OcCre - https://occre.com/ru/products/santisima-trinidad
Как всегда спасибо Дяде Саше за информацию и отзывчивость.
И для информации - http://nacekomie.ru/forum/viewtopic.php ... 5#p1637305
Инструкция по сборке от OcCre - https://occre.com/ru/products/santisima-trinidad
Как всегда спасибо Дяде Саше за информацию и отзывчивость.
И для информации - http://nacekomie.ru/forum/viewtopic.php ... 5#p1637305
Мир, как море, он топит тех, кто не умеет плавать.
- Павлюк Виктор Вячеславович
- Сообщения: 85
- Зарегистрирован: 28 ноя 2021, 10:54
- Откуда: Олёкма
- Благодарил (а): 24 раза
- Поблагодарили: 43 раза
Re: Сантисима Тринидад - Вопрос по сборке

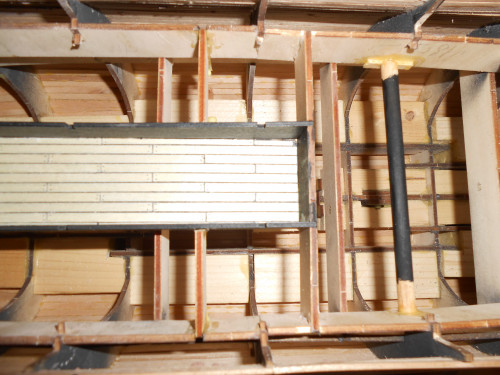

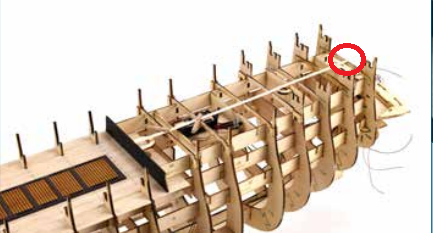

Сегодня при сборке сталкнулся с такой проблемой, когда начал клеить вторую палубу, рейка не ложится на последний бимс. Она буквально касается его. Решил нарастить бимс и приклеить. Весь каркас собирался без проблем на стапеле. В дальнейшем я думаю горе хапну. как думаете эти 2-3 мм в дальнейшем помешают сборки?
- Вложения
-
- рейка.png (138.98 КБ) 1948 просмотров
- Μιχαήλ Γ.Σ.
- Сообщения: 691
- Зарегистрирован: 16 янв 2017, 21:53
- Откуда: Сочи
- Благодарил (а): 120 раз
- Поблагодарили: 460 раз
Re: Сантисима Тринидад - Вопрос по сборке
Эта часть палубы не будет просматриваться на модели.Павлюк Виктор Вячеславович писал(а): ↑15 июл 2022, 15:07 ... В дальнейшем я думаю горе хапну. как думаете эти 2-3 мм в дальнейшем помешают сборки?
Но если Вас это беспокоит можно же и до края бимса кусочки вклеить, если я правильно понял вашу проблему.
Μολών λαβέ
- Павлюк Виктор Вячеславович
- Сообщения: 85
- Зарегистрирован: 28 ноя 2021, 10:54
- Откуда: Олёкма
- Благодарил (а): 24 раза
- Поблагодарили: 43 раза
Re: Сантисима Тринидад - Вопрос по сборке
Вы правильно поняли, я так и сделал, пустоты которые образовались при склейки палубы в корме и заполнил кусочками реек 3 мм.Μιχαήλ Γ.Σ.(InTempo) писал(а): ↑15 июл 2022, 16:07Эта часть палубы не будет просматриваться на модели.Павлюк Виктор Вячеславович писал(а): ↑15 июл 2022, 15:07 ... В дальнейшем я думаю горе хапну. как думаете эти 2-3 мм в дальнейшем помешают сборки?
Но если Вас это беспокоит можно же и до края бимса кусочки вклеить, если я правильно понял вашу проблему.
- Павлюк Виктор Вячеславович
- Сообщения: 85
- Зарегистрирован: 28 ноя 2021, 10:54
- Откуда: Олёкма
- Благодарил (а): 24 раза
- Поблагодарили: 43 раза
Re: Сантисима Тринидад - Вопрос по сборке
Сегодня продолжил собирать пушки типа F и при сборке обнаружил для себя косяк. По началу я подумал, что клин я буду выставлять по шаблону (т. е. сделал одну пушку, и в таком же ритме делать остальные пушки) Но при установке обнаружил, что все пушки смотрят по разному относительно вертикальной оси. Осмотрев внимательно стволы (взял 2 пушки) обнаружил, что цапфа на одной пушке расположена по оси ствола, а на другой выше оси.Оказывается осмотрев все имеющиеся на данный момент пушки имеют разное расположение цапф относительно оси. Теперь приходится под каждый ствол индивидуально подгонять клин. Будте внимательны!
-
- Сообщения: 250
- Зарегистрирован: 19 дек 2014, 11:59
- Благодарил (а): 608 раз
- Поблагодарили: 63 раза
Re: Сантисима Тринидад - Вопрос по сборке
Доброго дня!Павлюк Виктор Вячеславович писал(а): ↑15 июл 2022, 17:02Вы правильно поняли, я так и сделал, пустоты которые образовались при склейки палубы в корме и заполнил кусочками реек 3 мм.Μιχαήλ Γ.Σ.(InTempo) писал(а): ↑15 июл 2022, 16:07Эта часть палубы не будет просматриваться на модели.Павлюк Виктор Вячеславович писал(а): ↑15 июл 2022, 15:07 ... В дальнейшем я думаю горе хапну. как думаете эти 2-3 мм в дальнейшем помешают сборки?
Но если Вас это беспокоит можно же и до края бимса кусочки вклеить, если я правильно понял вашу проблему.
Посмотрите инструкцию на 39 номер на сайте. https://santisima.deagostini.ru/grafik
И будет Вам счастье!
- Павлюк Виктор Вячеславович
- Сообщения: 85
- Зарегистрирован: 28 ноя 2021, 10:54
- Откуда: Олёкма
- Благодарил (а): 24 раза
- Поблагодарили: 43 раза
Re: Сантисима Тринидад - Вопрос по сборке
Доброго дня!
Посмотрите инструкцию на 39 номер на сайте. https://santisima.deagostini.ru/grafik
И будет Вам счастье!
[/quote]
И в правду, аж радостней стало .
Посмотрите инструкцию на 39 номер на сайте. https://santisima.deagostini.ru/grafik
И будет Вам счастье!
[/quote]
И в правду, аж радостней стало .
-
- Сообщения: 148
- Зарегистрирован: 19 янв 2022, 18:45
- Откуда: Не определен
- Благодарил (а): 1 раз
- Поблагодарили: 59 раз
Re: Сантисима Тринидад - Вопрос по сборке
Вопрос про настил палубы, кто как делал? В частности интересует канапатка и гвоздевание,, если можно фото пожалуйста.
А то журнальная версия, наресовать нагели карандашей, да ещё и не на каждом бимсе как то не айс.
А то журнальная версия, наресовать нагели карандашей, да ещё и не на каждом бимсе как то не айс.
-
- Сообщения: 20
- Зарегистрирован: 05 фев 2022, 14:56
- Откуда: СПб
- Благодарил (а): 4 раза
- Поблагодарили: 18 раз
Re: Сантисима Тринидад - Вопрос по сборке
А что можно бы засчитать, как "айс"? Для справки: ширина досок палубного настила, как правило, от 10 до 20 см (точнее - до 33 см, но это под тяжёлыми орудиями на нижних палубах), длина - от 6 до 12 м, законопачиваемый зазор между досками - от 2 до 5 мм, диаметр крепёжного нагеля - 1,0 - 1,2 см. И как это должно выглядеть в масштабе 1:84 ?Александр Николаевич Борисов писал(а): ↑21 июл 2022, 12:00 Вопрос про настил палубы, кто как делал? В частности интересует канапатка и гвоздевание,, если можно фото пожалуйста.
А то журнальная версия, наресовать нагели карандашей, да ещё и не на каждом бимсе как то не айс.
-
- Сообщения: 148
- Зарегистрирован: 19 янв 2022, 18:45
- Откуда: Не определен
- Благодарил (а): 1 раз
- Поблагодарили: 59 раз
Re: Сантисима Тринидад - Вопрос по сборке
Разве доска не должна прибиваться к каждому бимсу? На два нагеля по диагонали? В журнале только стыки прибиты! Да и отпечаток карандаша тоже не по масштабу, хочу просверлить сверлом 0.5 и затереть шпаклевкой. Может кто пробывал вот и советуюсь.
И вообще откланение от масштаба можно допускать, главное чтоб смотрелось!
И вообще откланение от масштаба можно допускать, главное чтоб смотрелось!
- керва
- Сообщения: 3001
- Зарегистрирован: 28 дек 2016, 12:54
- Благодарил (а): 1007 раз
- Поблагодарили: 1971 раз
Re: Сантисима Тринидад - Вопрос по сборке
Здравствуйте Александр Николаевич!Александр Николаевич Борисов писал(а): ↑22 июл 2022, 08:30 Разве доска не должна прибиваться к каждому бимсу? На два нагеля по диагонали? В журнале только стыки прибиты! Да и отпечаток карандаша тоже не по масштабу, хочу просверлить сверлом 0.5 и затереть шпаклевкой. Может кто пробывал вот и советуюсь.
И вообще откланение от масштаба можно допускать, главное чтоб смотрелось!
Полностью с вами согласен. Экспериментируйте! Судомоделизм - это одно из направлений искусства! В помощь в работе с палубой вашей модели отправляю два фото из интернета. Фото современного барка "Крузенштерн". Флот консервативен и думаю что и сто и двести лет тому назад все также доски палубного настила на стыках и по краям конопатили пенькой, а по верх заливали варом. Во круг судовых устройств на палубе укладывали рамки (нижн.фото. Рамка во круг кнехта ) Из своего опыта, что бы показать конопатку досок, я предварительно наношу на края планок продольные полоски перманентным маркером. Удачи Вам и конечно Здоровья!
С уважением Сергей.
-
- Сообщения: 290
- Зарегистрирован: 19 дек 2016, 19:35
- Благодарил (а): 67 раз
- Поблагодарили: 104 раза
Re: Сантисима Тринидад - Вопрос по сборке
Доброго время суток..всем..имитацию можно сделать двух видов..бумага черная для художников приклеивается с торца а потом приклеивается между реек..потом зачищается..карандаш...не пробовал..нагели сверлр 0,5 зубочистка в тушь и в отверсие..получается ёжик...срезается..зачищается получается не плохо...удачи в выборе..С уважением Сергей
- Μιχαήλ Γ.Σ.
- Сообщения: 691
- Зарегистрирован: 16 янв 2017, 21:53
- Откуда: Сочи
- Благодарил (а): 120 раз
- Поблагодарили: 460 раз
Re: Сантисима Тринидад - Вопрос по сборке
А я вот с коллегой Vistом согласен, не нужно при нашем масштабе с нагелями заморачиваться, потому как это по-любому переразмер будет.
А вот чёрная бумага в торец рейки, это хорошая тема, сам думаю так делать буду.
Μολών λαβέ
-
- Сообщения: 290
- Зарегистрирован: 19 дек 2016, 19:35
- Благодарил (а): 67 раз
- Поблагодарили: 104 раза
Re: Сантисима Тринидад - Вопрос по сборке
На сайте сборки 12 апостолов много информации по сборке палубы...поищите..Μιχαήλ Γ.Σ.(InTempo) писал(а): ↑22 июл 2022, 19:29А я вот с коллегой Vistом согласен, не нужно при нашем масштабе с нагелями заморачиваться, потому как это по-любому переразмер будет.
А вот чёрная бумага в торец рейки, это хорошая тема, сам думаю так делать буду.
-
- Сообщения: 290
- Зарегистрирован: 19 дек 2016, 19:35
- Благодарил (а): 67 раз
- Поблагодарили: 104 раза
Re: Сантисима Тринидад - Вопрос по сборке
С бумагой осторожнее..после проклейки реек желательно удалить лишнее..при дальнейшей шлифофки палубы бумага чернит рейки...пробуйте..я делал так на Виктори..палубу потом покрывал морилкой под дуб или темнее..не лакировал..можете посмотреть на ветке в Виктори под ником sersir..удачи Вам..старый сайт Насекомые http://nacekomie.ru/forum/sersir писал(а): ↑22 июл 2022, 19:32На сайте сборки 12 апостолов много информации по сборке палубы...поищите..Μιχαήλ Γ.Σ.(InTempo) писал(а): ↑22 июл 2022, 19:29А я вот с коллегой Vistом согласен, не нужно при нашем масштабе с нагелями заморачиваться, потому как это по-любому переразмер будет.
А вот чёрная бумага в торец рейки, это хорошая тема, сам думаю так делать буду.
-
- Сообщения: 1388
- Зарегистрирован: 28 сен 2017, 19:33
- Откуда: Джубга
- Благодарил (а): 277 раз
- Поблагодарили: 643 раза
Re: Сантисима Тринидад - Вопрос по сборке

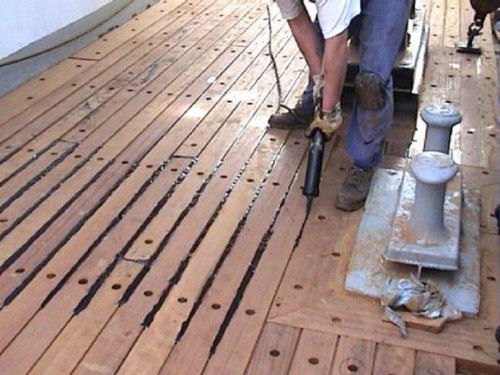

Зачем в тушь? Гвоздь железный, а заглушка деревянная. Красить не надо. На настоящей палубе гвозди утапливаются и их закрывают деревянной заглушкой.
Для тех кто первый раз будет делать палубную расшивку.
Способов несколько, но для начала нужно на "кошках" пробовать, каждому подходит разный метод.
Ещё есть способ проклейки чёрной нитки между планок. Многим нравится именно этот. Если рейки клеятся без основы, на бимсы, то бумага и нить - саме оно.

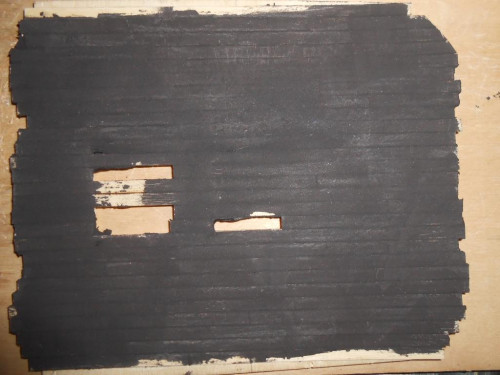

Мне больше подходит крашеная основа в чёрный цвет и расшивка модельным ножом.
На втором фото.

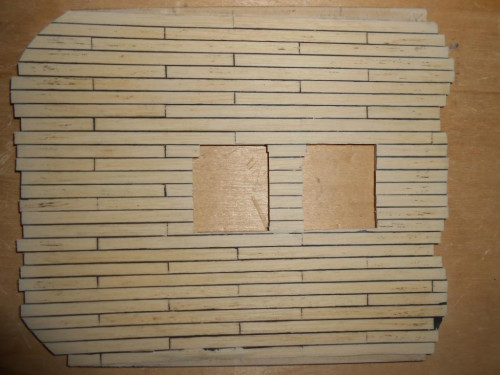

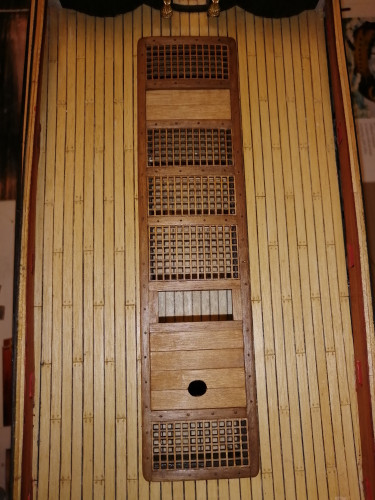

Материал граб 0,5 мм, основа фанера травлёная чёрной морилкой. Раскладка в три доски, ширина 4мм. Длинна рейки 68мм(соответствие м87), масло в один слой без шлифовки. Нагели имитировал зубочистками бамбук, только стыки реек, считаю достаточно для этого масштаба(или от лени). Многие используют берёзовые зубочистки. На торце бамбука видны микроскопические отверстия. Но бамбук легче в обработке.
Первое фото.

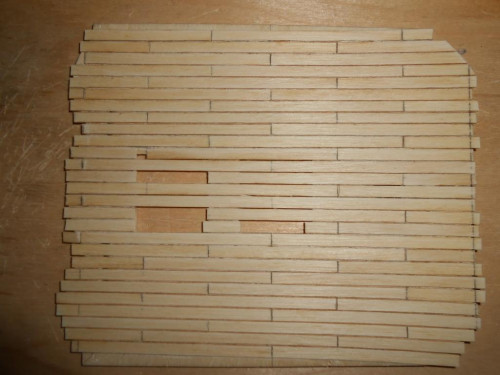

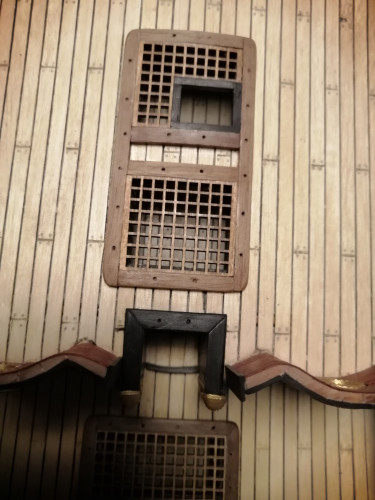

Планки 0,4мм берёза - расшивка карандаш, имитация нагелей то же. Для нутрянки - самое оно, их практически не видно.
Мир, как море, он топит тех, кто не умеет плавать.
-
- Сообщения: 1388
- Зарегистрирован: 28 сен 2017, 19:33
- Откуда: Джубга
- Благодарил (а): 277 раз
- Поблагодарили: 643 раза
Re: Сантисима Тринидад - Вопрос по сборке
Эх! Шпатлёвка. Но если делать имитацию старой палубы(замученной), то вот результат. Не знаю, по мне, так на любителя.Александр Николаевич Борисов писал(а): ↑22 июл 2022, 08:30 ...хочу просверлить сверлом 0.5 и затереть шпаклевкой. Может кто пробовал вот и советуюсь.
И вообще отклонение от масштаба можно допускать, главное чтоб смотрелось!
"Кошка" на фото. Тут глубина шлифовки зависит от желаемого остатка шпатлёвки.
Целая куча палубных мелочей и дельных вещей, у нас будет не в масштабе. Пример - блоки.
Мир, как море, он топит тех, кто не умеет плавать.
-
- Сообщения: 1388
- Зарегистрирован: 28 сен 2017, 19:33
- Откуда: Джубга
- Благодарил (а): 277 раз
- Поблагодарили: 643 раза
Re: Сантисима Тринидад - Вопрос по сборке

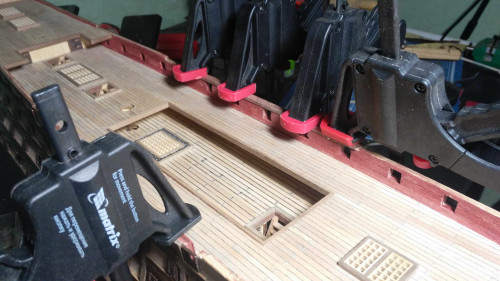

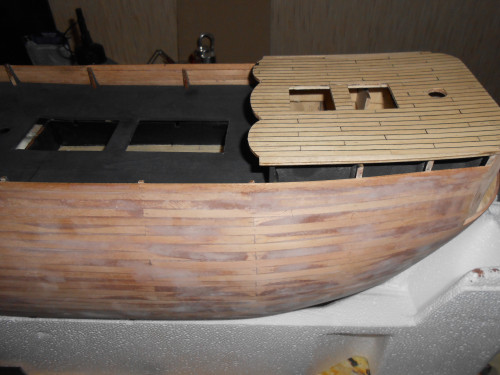

Что бы, кто то чего, не подумал. Теперь палуба выглядит так.
Мир, как море, он топит тех, кто не умеет плавать.
-
- Сообщения: 148
- Зарегистрирован: 19 янв 2022, 18:45
- Откуда: Не определен
- Благодарил (а): 1 раз
- Поблагодарили: 59 раз
Re: Сантисима Тринидад - Вопрос по сборке
Прав ли я в своих расчётах?
1дюйм=2,54мм
У нас доска 4мм, значит:
4*84=336мм=33.6см=13.2дюйма

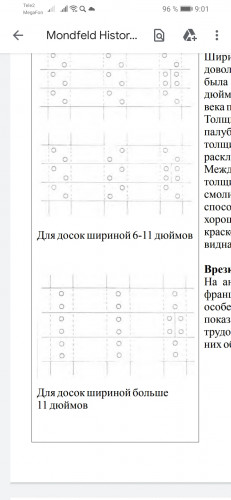

Теперь про нагели книгах пишут размер 1.5-2дюйма то есть 3.8-5см, хочу сверлить
Отверстее 0.5мм получается 0.5*84=42мм=4.2см а значит в масштаб укладоваюсь.
Вопрос:
Кто знает каким методом на сантисиме укладовались палубные доски?
-
- Сообщения: 1388
- Зарегистрирован: 28 сен 2017, 19:33
- Откуда: Джубга
- Благодарил (а): 277 раз
- Поблагодарили: 643 раза
Re: Сантисима Тринидад - Вопрос по сборке
Интересно, почему вы считаете от приложенных к набору реек? Может правильно будет 8,54"?Александр Николаевич Борисов писал(а): ↑24 июл 2022, 11:43 Screenshot_20220724_090154_com.google.android.apps.docs.jpg
Всем добрый день!
Прав ли я в своих расчётах?
1дюйм=2,54мм
У нас доска 4мм, значит:
4*84=336мм=33.6см=13.2дюйма
Теперь про нагели книгах пишут размер 1.5-2дюйма то есть 3.8-5см, хочу сверлить
Отверстие 0.5мм получается 0.5*84=42мм=4.2см а значит в масштаб укладоваюсь.
Вопрос:
Кто знает каким методом на сантисиме укладывались палубные доски?
Удобно сверлить сверлом 0,5мм или 0,4мм. Но зубочистки лучше точить и ставить внатяг без клея. А нужно ли делать полную имитацию по бимсам?
Модель от OcCre - https://www.yaplakal.com/forum2/st/100/ ... 54349.html
Всё таки корабль строил Ирландец.
И да. Считается что историческая палуба корабля, была из Кубинского красного дерева.
Мир, как море, он топит тех, кто не умеет плавать.
-
- Сообщения: 148
- Зарегистрирован: 19 янв 2022, 18:45
- Откуда: Не определен
- Благодарил (а): 1 раз
- Поблагодарили: 59 раз
- Μιχαήλ Γ.Σ.
- Сообщения: 691
- Зарегистрирован: 16 янв 2017, 21:53
- Откуда: Сочи
- Благодарил (а): 120 раз
- Поблагодарили: 460 раз
Re: Сантисима Тринидад - Вопрос по сборке
В своё время рассчитывал размеры палубного настила для "Виктори", масштаб тот же 1:84, у меня выходило 3мм ширина, 120мм длина. С расскладкой всё просто, сделайте по Монфельду, не ошибётесь) Да, и палубу обычно делали из более светлых пород дерева, красное дерево, упомянутое Евгением Геннадьевичем, действительно применяли при строительстве "Тринидад", но на обшивке корпуса, не палуб.
Μολών λαβέ
-
- Сообщения: 1388
- Зарегистрирован: 28 сен 2017, 19:33
- Откуда: Джубга
- Благодарил (а): 277 раз
- Поблагодарили: 643 раза
Re: Сантисима Тринидад - Вопрос по сборке
Какая информация? Это по Вашим расчётам.
" - это значок принятый для обозначения дюйма.
InTempo прав - должно быть около 3мм. Но в более поздние периоды. На мой взгляд планка 3мм, будет не важно смотреться, но это на мой взгляд.
Мир, как море, он топит тех, кто не умеет плавать.
-
- Сообщения: 1388
- Зарегистрирован: 28 сен 2017, 19:33
- Откуда: Джубга
- Благодарил (а): 277 раз
- Поблагодарили: 643 раза
Re: Сантисима Тринидад - Вопрос по сборке
...Построен по проекту ирландца Мэтью Муллана (англ. Matthew Mullan, исп. Mateo Mullán) в Гаване и спущен на воду в 1769 году. Корпус и палуба целиком изготовлены из кубинского красного дерева, а мачты и реи — из мексиканской сосны. Толщина внешней обшивки бортов достигала 60 см.Μιχαήλ Γ.Σ.(InTempo) писал(а): ↑24 июл 2022, 14:38 Да, и палубу обычно делали из более светлых пород дерева, красное дерево, упомянутое Евгением Геннадьевичем, действительно применяли при строительстве "Тринидад", но на обшивке корпуса, не палуб.
https://ru.wikipedia.org/wiki/Сантисима-Тринидад
Мир, как море, он топит тех, кто не умеет плавать.
