Re: Обзор сборки модели "Повелитель Морей" от Sniper

Сообщение керва » 03 апр 2017, 10:09

Sniper писал(а):Закончил обшивку шлюпки. Последнюю планку положил без заужения. Хотел поставить журнальный киль, но от него отломился кусок при отделении от фанерки. Теперь надо либо обшить его, либо вырезать новый из линейки.


Поздравляю! У вас действительно получилось хорошо! На леченой кобыле далеко не ускачешь, говорят в народе. Советую сделайте новый киль для такой красавицы! Удачи Вам!
С уважением Сергей.

Аватара пользователя
Sniper
Сообщения: 631
Зарегистрирован: 20 дек 2016, 23:40
Откуда: Москва
Благодарил (а): 170 раз
Поблагодарили: 359 раз

Re: Обзор сборки модели "Повелитель Морей" от Sniper

Сообщение Sniper » 04 апр 2017, 21:54

Отделил шлюпку от стапеля. Пилы нет, поэтому резал потихоньку ножом.
Вложения

Аватара пользователя
Sniper
Сообщения: 631
Зарегистрирован: 20 дек 2016, 23:40
Откуда: Москва
Благодарил (а): 170 раз
Поблагодарили: 359 раз

Re: Обзор сборки модели "Повелитель Морей" от Sniper

Сообщение Sniper » 04 апр 2017, 22:02

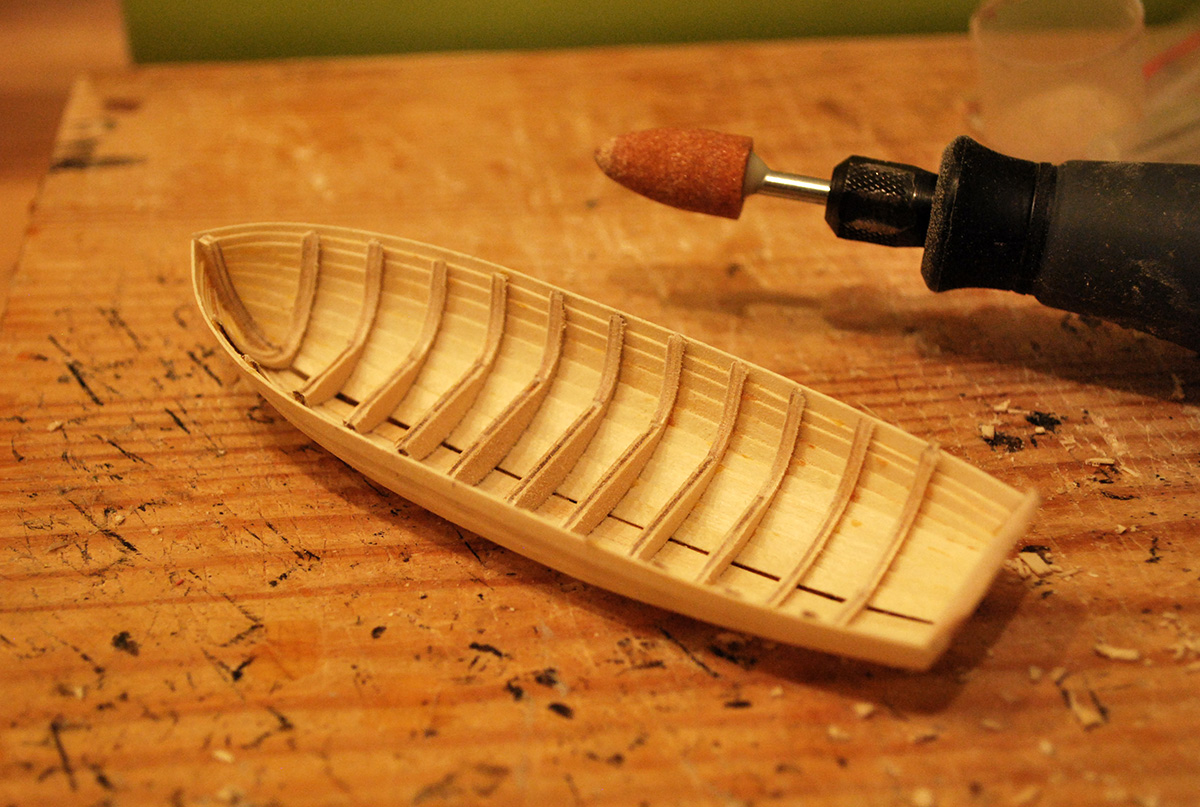

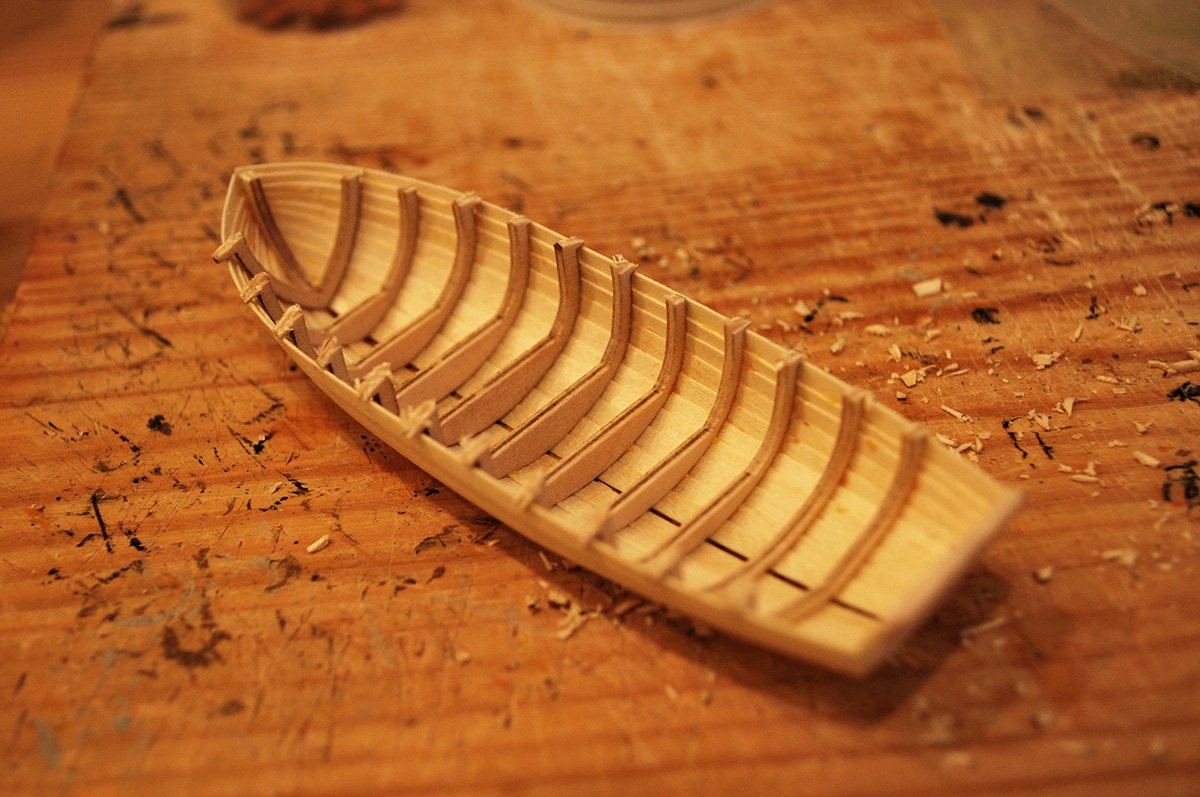

Как и коллега Raiden вычистил шпангоуты изнутри Дремелем. Совсем убирать не буду, т.к. планки клеил в основном не друг к другу, а к шпангоутам. Дополнительные шпангоуты наверное тоже ставить не буду. Если дополнительные будут такой же толщины как и журнальные, будет тесно и грубо. Если поставить дополнительные шпангоуты тонкие, будет выглядеть странно.
Вложения

Аватара пользователя
Sniper
Сообщения: 631
Зарегистрирован: 20 дек 2016, 23:40
Откуда: Москва
Благодарил (а): 170 раз
Поблагодарили: 359 раз

Re: Обзор сборки модели "Повелитель Морей" от Sniper

Сообщение Sniper » 04 апр 2017, 22:11

Нашел вот только одно изображение, где шлюпка стоит на палубе, вроде даже какой-то узор по борту просматривается похожий на журнальное украшение. Богато украшенных шлюпок на изображениях того времени пока не нашел, все выглядят весьма обычно - некрашеное смоленое дерево.
Вложения

Аватара пользователя
Raiden
Сообщения: 155
Зарегистрирован: 08 фев 2017, 20:12
Благодарил (а): 30 раз
Поблагодарили: 65 раз

Re: Обзор сборки модели "Повелитель Морей" от Sniper

Сообщение Raiden » 05 апр 2017, 00:02

Отличная гравюра,сохранил на будущее
А вот украшение журнальное мне не нравится-какое-то аляповатое что-ли...
Дорогу осилит идущий

Аватара пользователя
SerBruev
Сообщения: 93
Зарегистрирован: 19 янв 2017, 14:52
Благодарил (а): 41 раз
Поблагодарили: 37 раз

Re: Обзор сборки модели "Повелитель Морей" от Sniper

Сообщение SerBruev » 05 апр 2017, 18:57

Похоже что на гравюре все таки не наш корабль.
На стапелях: HMS Bounty 1:48; HMS Sovereign of the Seas 1:84.

Аватара пользователя
Raiden
Сообщения: 155
Зарегистрирован: 08 фев 2017, 20:12
Благодарил (а): 30 раз
Поблагодарили: 65 раз

Re: Обзор сборки модели "Повелитель Морей" от Sniper

Сообщение Raiden » 05 апр 2017, 19:08

Гугл выдаёт что это датский Trefoldigheden,спущенный на воду в 1639
Период тот же,можно учитывать
Дорогу осилит идущий

Аватара пользователя
Sniper
Сообщения: 631
Зарегистрирован: 20 дек 2016, 23:40
Откуда: Москва
Благодарил (а): 170 раз
Поблагодарили: 359 раз

Re: Обзор сборки модели "Повелитель Морей" от Sniper

Сообщение Sniper » 05 апр 2017, 20:30

SerBruev писал(а):Похоже что на гравюре все таки не наш корабль.

Конечно не наш, просто хочу выявить закономерности, характерные для эпохи.

Аватара пользователя
Sniper
Сообщения: 631
Зарегистрирован: 20 дек 2016, 23:40
Откуда: Москва
Благодарил (а): 170 раз
Поблагодарили: 359 раз

Re: Обзор сборки модели "Повелитель Морей" от Sniper

Сообщение Sniper » 09 апр 2017, 18:06

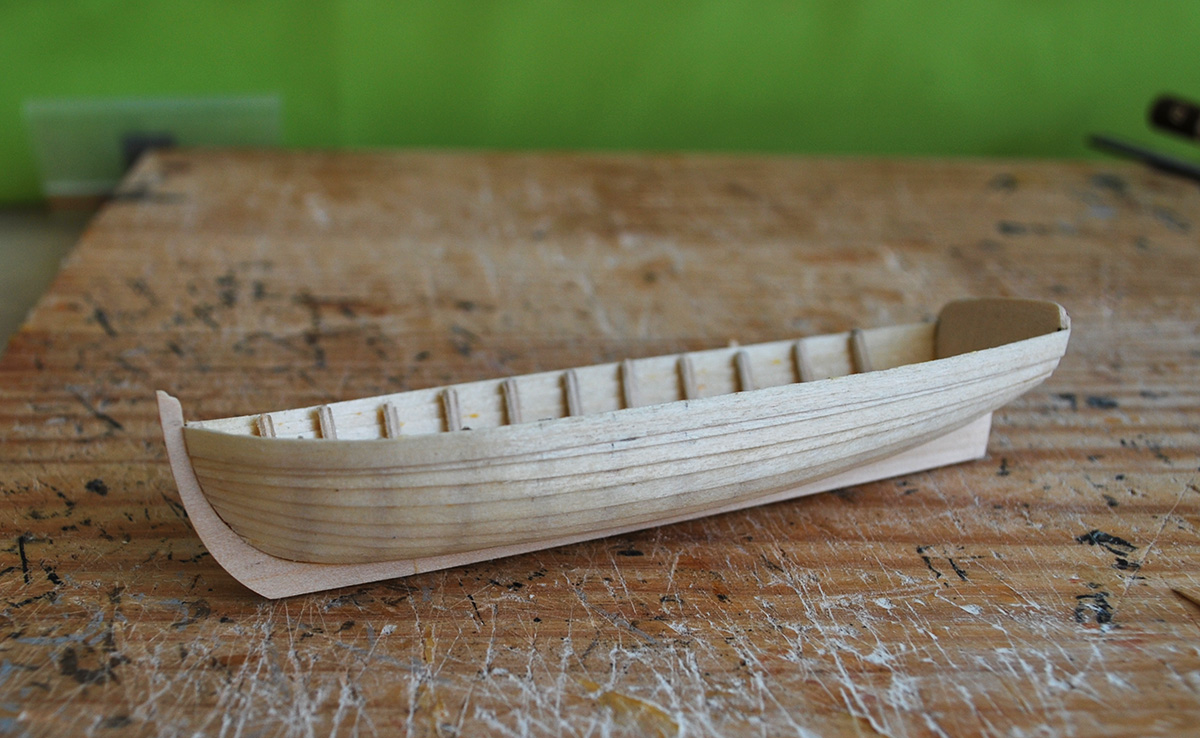

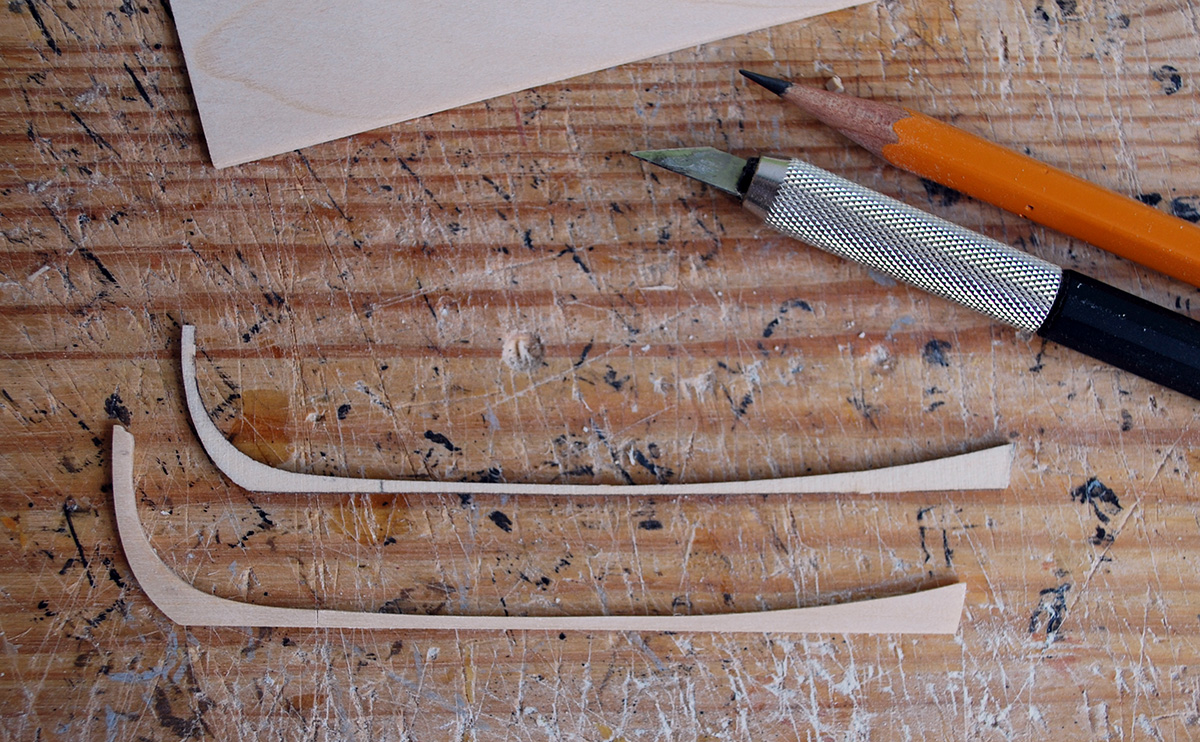

Вырезал из линейки новый киль, правда получилось только со второго раза - легко колется. Носовая часть должна быть чуть выше, а не как в журнале вровень с бортами. Поставил киль на место.
Вложения

Аватара пользователя
Redaktor
Сообщения: 350
Зарегистрирован: 18 янв 2017, 22:47
Благодарил (а): 70 раз
Поблагодарили: 100 раз

Re: Обзор сборки модели "Повелитель Морей" от Sniper

Сообщение Redaktor » 09 апр 2017, 18:50

Круть! Ты, коллега SerBruev, в отличие от меня не постеснялись положить побольше поясьев обшивки и получилось великолепно!!!! Начинаю комплексовать....
Делай что должен и будь что будет!
Тенно хейка банзай!

Наталья
Сообщения: 17
Зарегистрирован: 22 мар 2016, 21:07
Благодарил (а): 5 раз
Поблагодарили: 1 раз

Re: Обзор сборки модели "Повелитель Морей" от Sniper

Сообщение Наталья » 10 апр 2017, 11:43

какая милая шлюпочка получилась

Аватара пользователя
Sniper
Сообщения: 631
Зарегистрирован: 20 дек 2016, 23:40
Откуда: Москва
Благодарил (а): 170 раз
Поблагодарили: 359 раз

Re: Обзор сборки модели "Повелитель Морей" от Sniper

Сообщение Sniper » 11 апр 2017, 10:59

наталья писал(а):какая милая шлюпочка получилась

Спасибо, но это только начало.

Аватара пользователя
Sniper
Сообщения: 631
Зарегистрирован: 20 дек 2016, 23:40
Откуда: Москва
Благодарил (а): 170 раз
Поблагодарили: 359 раз

Re: Обзор сборки модели "Повелитель Морей" от Sniper

Сообщение Sniper » 14 апр 2017, 21:54

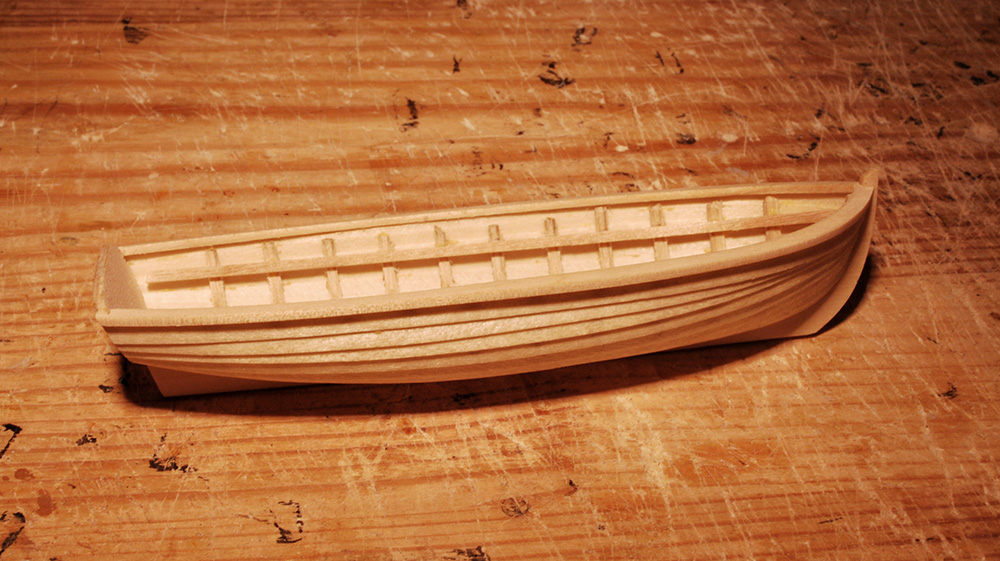

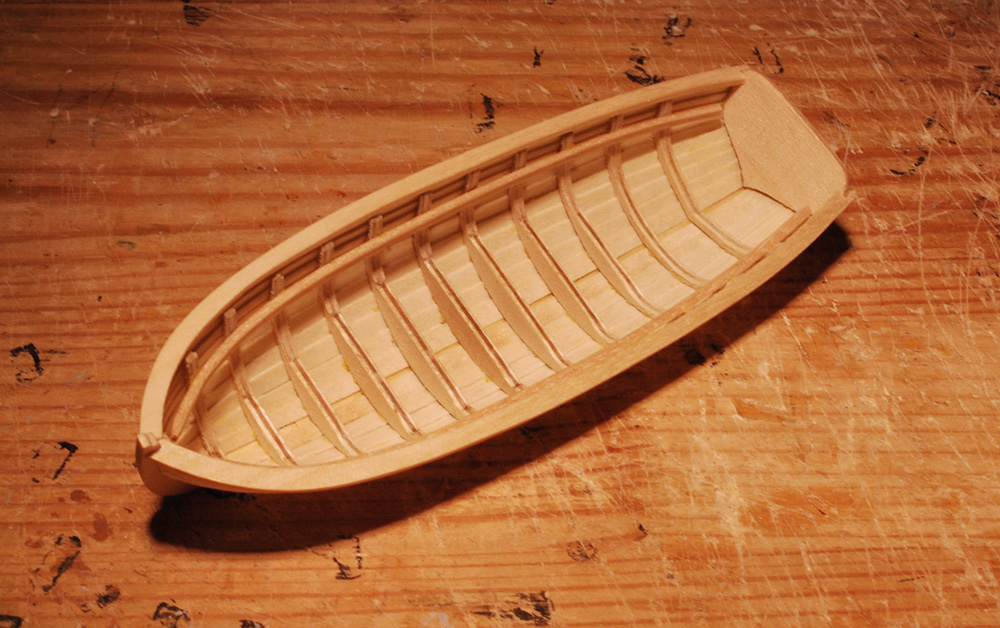

Нашел в закрмах рейку 1.5х1.5 мм и сделал из нее подлегарс. Из той же обыкновенной линейки вырезал ножом планширь и осторожно согнал шкурником толщину до 1.2 мм. Хотел широкий планширь на шлюпку, без него она не смотрится, и вроде получилось.
Вложения

BAXA
Сообщения: 17
Зарегистрирован: 25 янв 2017, 19:06
Благодарил (а): 7 раз
Поблагодарили: 4 раза

Re: Обзор сборки модели "Повелитель Морей" от Sniper

Сообщение BAXA » 17 апр 2017, 18:44

Красота !!!
С уважением Александр

Аватара пользователя
Sniper
Сообщения: 631
Зарегистрирован: 20 дек 2016, 23:40
Откуда: Москва
Благодарил (а): 170 раз
Поблагодарили: 359 раз

Re: Обзор сборки модели "Повелитель Морей" от Sniper

Сообщение Sniper » 18 апр 2017, 23:22

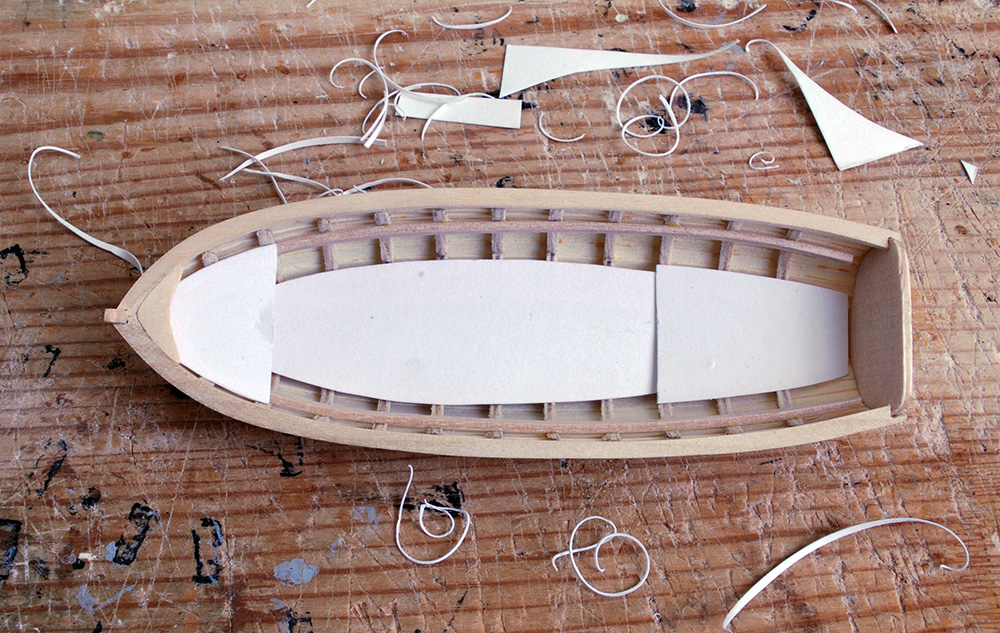

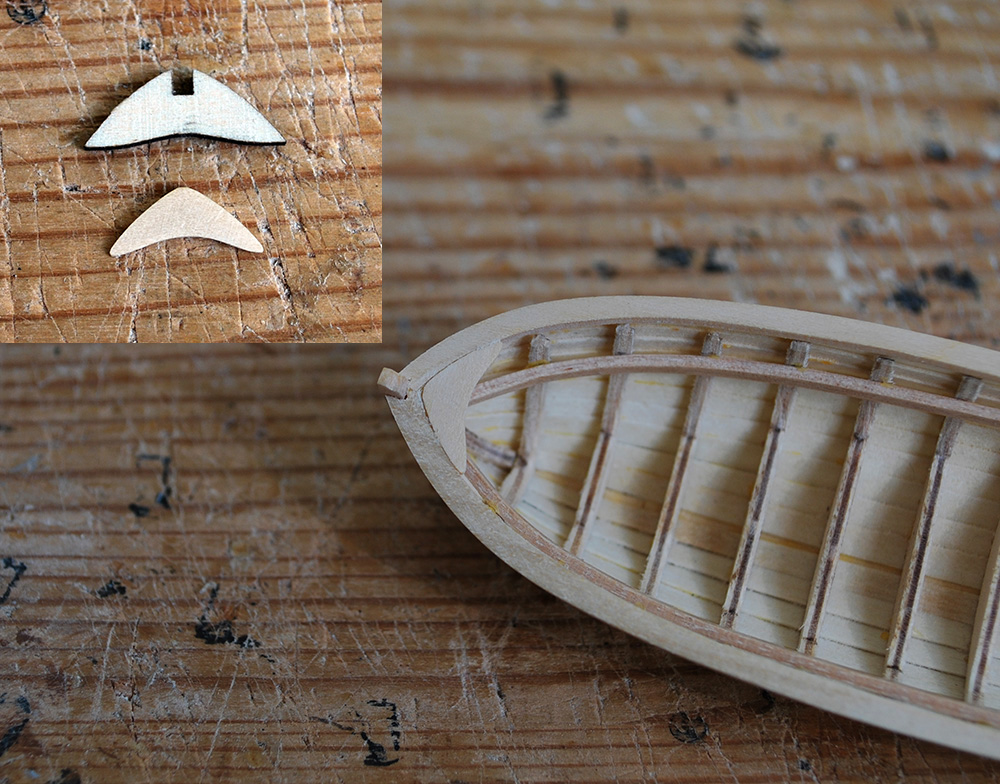

Вырезал и установил брештук, журнальный мне уже не подошел, да и великоват он. Для изготовления настила сделал шаблоны из бумаги.
Вложения

Elhovkaru
Сообщения: 9
Зарегистрирован: 30 дек 2015, 14:16
Благодарил (а): 2 раза
Поблагодарили: 1 раз

Re: Обзор сборки модели "Повелитель Морей" от Sniper

Сообщение Elhovkaru » 19 апр 2017, 21:37

Очень даже прилично!!!

Аватара пользователя
керва
Сообщения: 1623
Зарегистрирован: 28 дек 2016, 12:54
Благодарил (а): 267 раз
Поблагодарили: 636 раз

Re: Обзор сборки модели "Повелитель Морей" от Sniper

Сообщение керва » 19 апр 2017, 22:42

Sniper писал(а): вроде получилось.


Спасибо Вам! Порадовали ! Действительно ПОЛУЧИЛОСЬ! Удачи Вам!
С уважением Сергей.

Аватара пользователя
Sniper
Сообщения: 631
Зарегистрирован: 20 дек 2016, 23:40
Откуда: Москва
Благодарил (а): 170 раз
Поблагодарили: 359 раз

Re: Обзор сборки модели "Повелитель Морей" от Sniper

Сообщение Sniper » 23 апр 2017, 00:18

Поставил рыбины, носовой и кормовой настилы. Делал настилы по разному, хотелось получить вид у рыбин посерьезней с большими щелями, на других настилах щели между досками поменьше.
На большинстве моделей шлюпок носовой настил лежит на подлегарсе, а не на дниже, как предлагает журнал. Решил тоже положить на подлегарс.
Для рыбин по шаблону из бумаги вырезал настил по контуру из линейки, согнал толщину заготовки до 2 мм и разрезал заготовку на отдельные доски ножом. При установке в шлюпку столкнулся с тем, что на 2-ом и 3-ем шпангоуте уровень пола оказался на 1 мм ниже чем на остальных шпангоутах, пришлось наклеить вставки из рейки. Для носового и кормового настила вырезал тоже заготовку по контуру, согнал толщину до 1.5 мм, а сверху наклеил тонкие планки с небольшим зазором,которые шли на обшивку шлюпки. Если после укладки планки провести по стыку между планками ножом, шов получится ровный.
Вложения

Аватара пользователя
Redaktor
Сообщения: 350
Зарегистрирован: 18 янв 2017, 22:47
Благодарил (а): 70 раз
Поблагодарили: 100 раз

Re: Обзор сборки модели "Повелитель Морей" от Sniper

Сообщение Redaktor » 23 апр 2017, 02:03

Sniper писал(а):Поставил рыбины, носовой и кормовой настилы.

Добротно!
Делай что должен и будь что будет!
Тенно хейка банзай!

Аватара пользователя
SerBruev
Сообщения: 93
Зарегистрирован: 19 янв 2017, 14:52
Благодарил (а): 41 раз
Поблагодарили: 37 раз

Re: Обзор сборки модели "Повелитель Морей" от Sniper

Сообщение SerBruev » 23 апр 2017, 21:25

Добрый день! Качество отличное! Подскажите, а почему решетки на носу и под кормовыми банками никто не делает? Или в то время это было не характерно?
На стапелях: HMS Bounty 1:48; HMS Sovereign of the Seas 1:84.

Аватара пользователя
Sniper
Сообщения: 631
Зарегистрирован: 20 дек 2016, 23:40
Откуда: Москва
Благодарил (а): 170 раз
Поблагодарили: 359 раз

Re: Обзор сборки модели "Повелитель Морей" от Sniper

Сообщение Sniper » 23 апр 2017, 21:36

SerBruev писал(а):Подскажите, а почему решетки на носу и под кормовыми банками никто не делает? Или в то время это было не характерно?

Вы правильно ответили на свой вопрос. Когда точно появились решетки не скажу, но это было явно позже. Другая причина, наверное, тоже очевидна - их трудно самому изготовить в нужном масштабе без резки лазером.

Аватара пользователя
Sniper
Сообщения: 631
Зарегистрирован: 20 дек 2016, 23:40
Откуда: Москва
Благодарил (а): 170 раз
Поблагодарили: 359 раз

Re: Обзор сборки модели "Повелитель Морей" от Sniper

Сообщение Sniper » 03 май 2017, 11:14

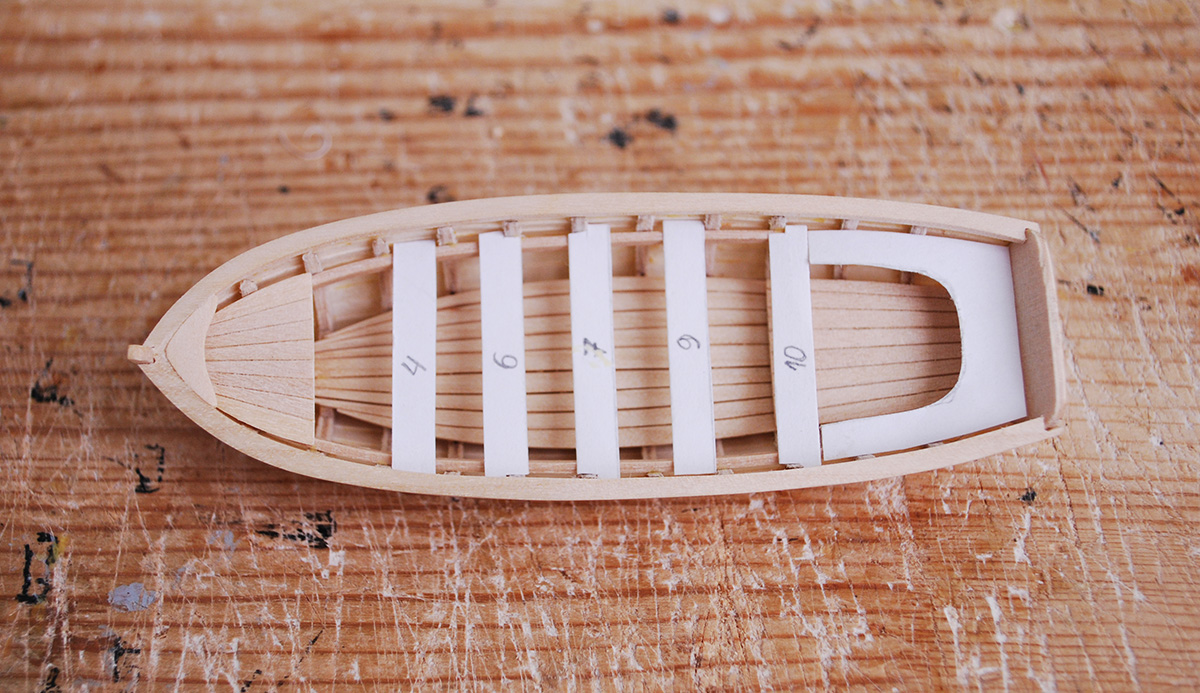

Вырезал из бумаги шаблоны для банок. Решил исследовать вопрос - огибали торцы банок шпангоуты или торец был всегда ровный? Судя по моделям шлюпок из музеев да, вполне могли огибать шпангоут, наш журнал здесь точен, ура.
Вложения

Аватара пользователя
Sniper
Сообщения: 631
Зарегистрирован: 20 дек 2016, 23:40
Откуда: Москва
Благодарил (а): 170 раз
Поблагодарили: 359 раз

Re: Обзор сборки модели "Повелитель Морей" от Sniper

Сообщение Sniper » 03 май 2017, 11:28

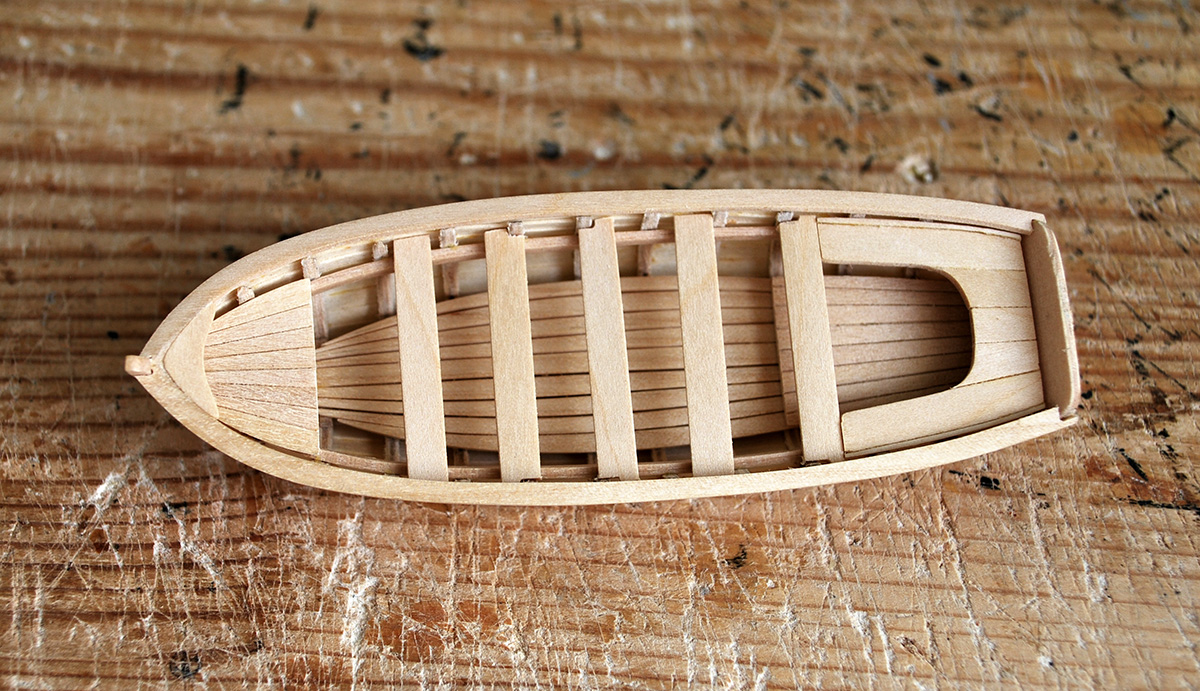

А это уже примерка готовых банок. Настрогал их из той же линейки.
Вложения

Аватара пользователя
Redaktor
Сообщения: 350
Зарегистрирован: 18 янв 2017, 22:47
Благодарил (а): 70 раз
Поблагодарили: 100 раз

Re: Обзор сборки модели "Повелитель Морей" от Sniper

Сообщение Redaktor » 03 май 2017, 14:58

Sniper писал(а):А это уже примерка готовых банок. Настрогал их из той же линейки.

Гут, камрад!!!!!
Делай что должен и будь что будет!
Тенно хейка банзай!

Аватара пользователя
Sniper
Сообщения: 631
Зарегистрирован: 20 дек 2016, 23:40
Откуда: Москва
Благодарил (а): 170 раз
Поблагодарили: 359 раз

Re: Обзор сборки модели "Повелитель Морей" от Sniper

Сообщение Sniper » 06 май 2017, 14:17

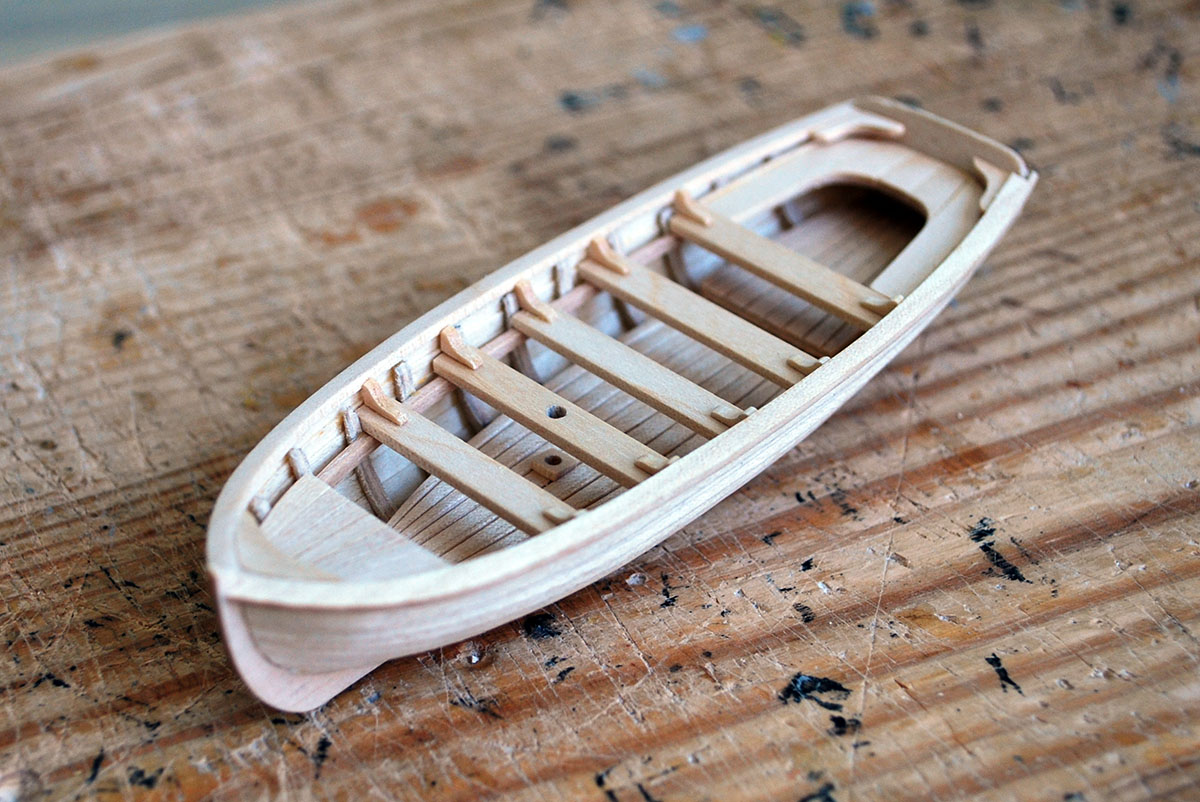

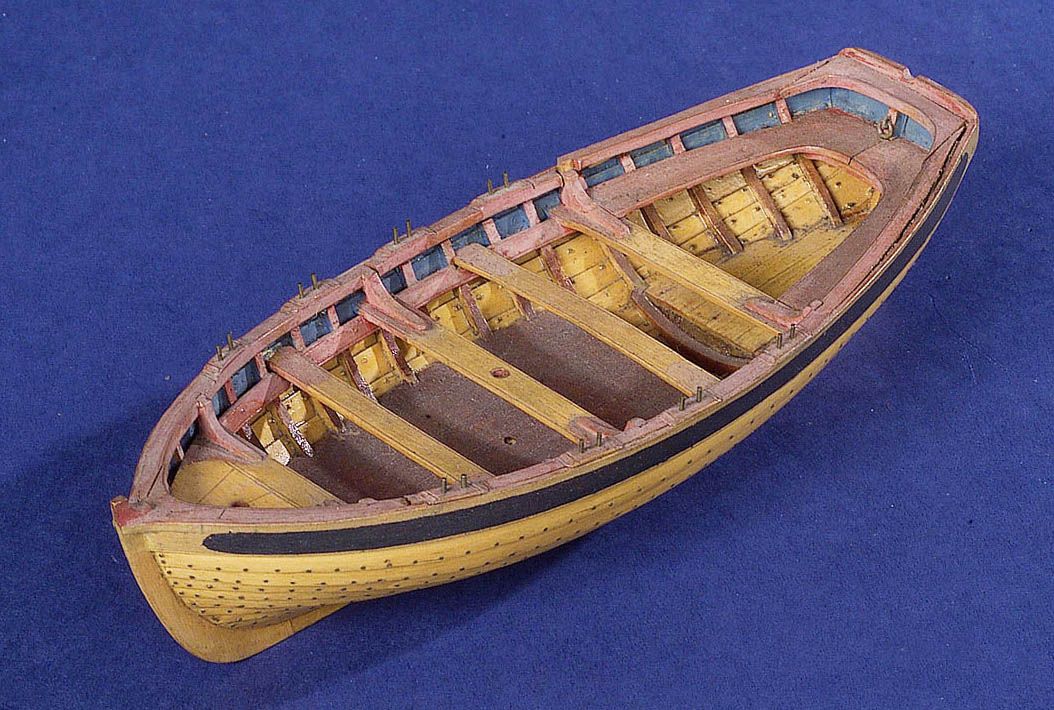

Поставил банки, кницы банок и транцевой доски. Под банками нет пиллерсов, крепление мачты - просто отверстие в банке, достаточно популярное решение. Когда делал, смотрел на модель шлюпки из музея в Гринвиче 1795 года, на ней так. Да и на многих картинах присутствует. Степса мачты на модели нет, просто отверстие, но у меня кильсон не такой мощный получился и просто отверстие не прокатило. Пришлось делать степс мачты, пять раз пытался сделать квадратное отверстие такого размера - не получилось, в итоге оно круглое, впрочем на модели тоже.
Вложения
boat 1795 3.jpg
boat 1795 3.jpg (196.92 КБ) 4863 просмотра
