Всем привет!

Возвращаясь к вопросу что ширина корпуса по 70-му шпангоуту не совпадает с шириной прототипа. переведённой в наш 200-й масштаб.

Распечатал я тут чертёж именно в 200м масштабе, и вот что у меня получилось.


Т.е. ширина палубы соответствует ширине палубы прототипа, переведённой в 200-й масштаб, а вот були нужно будет наращивать (при желании, конечно).

Далее.

Производитель сделал отливки орудий противоминной защиты одной отливкой со щитами.

При таком варианте амбразуры в щитах будет обозначить довольно проблематично.



Но на все случаи жизни нам на помощь приходят трубочки от коктейля........ в кафешке сташил парочку, но диаметр великоват..... сегодня пойду пить кофей в какое-нибудь другое кафе.

Далее.

Как Вам это????



Уровень - не врёт!

Пришлось заполнять получившуюся выемку.

Уже подсохла, сегодня займусь обработкой этого узла.

С Уважением, Алексей.

P.S. Прошу меня извинить, что использую для размещения фотографий сторонний загрузчик, но ограничение Форума по размещению не более ТРЁХ фотографий в одном сообщении, накладывает определённые трудности в формировании мыслей.....

[михаил викторов]

Алексей! Спасибо за чертежи! Их бы мне увидеть раньше! По корпусу уже сделал чистовую шпатлевку. А теперь буду думать. Верхнею часть булей я нарастил, но видно не до конца.

[Сергей Петрович]

А если вам попробовать в архиве WINRAR!

[Алексей Севастополь]

А если вам попробовать в архиве WINRAR!

Не понял.......

С Уважением, Алексей.

[Алексей Севастополь]

Всем привет!

Продолжим постройку.

После наведения порядка на днище модели, взялся за чистовую обшивку.

Но не как в Инструкции, а немного по своему.

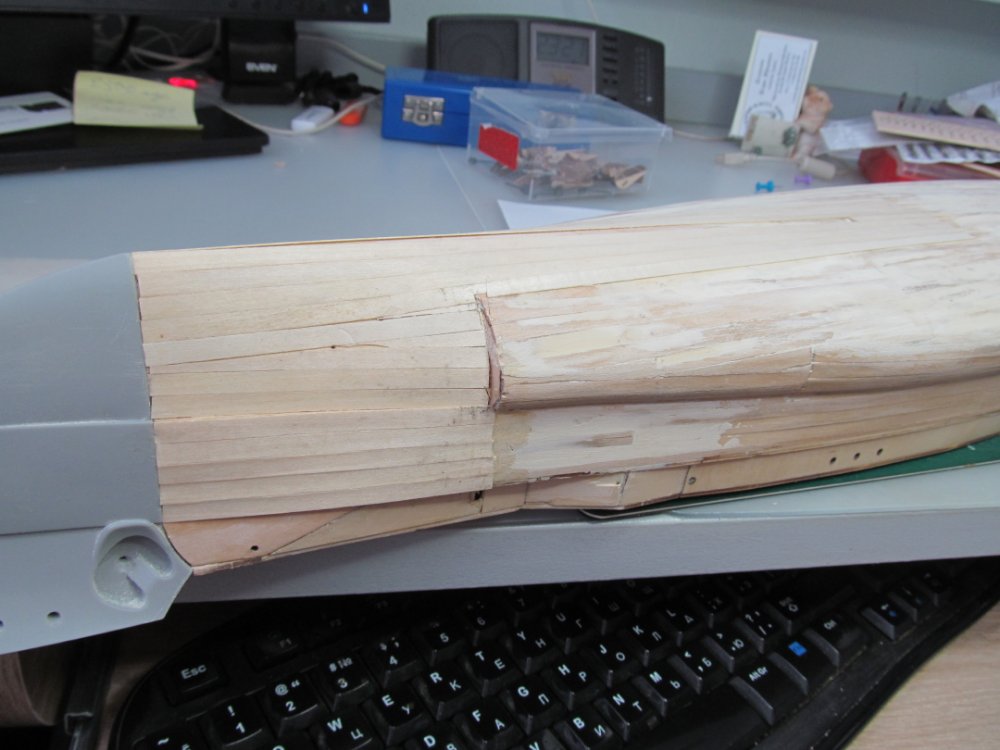

Дабы отработать чёткое примыкание и оформление оголовков булей, сначала выполнил чистовую обшивку непосредственно на носу модели.

Потом разметил примерно точное расположение оголовков булей.

[Алексей Севастополь]

Продолжу.

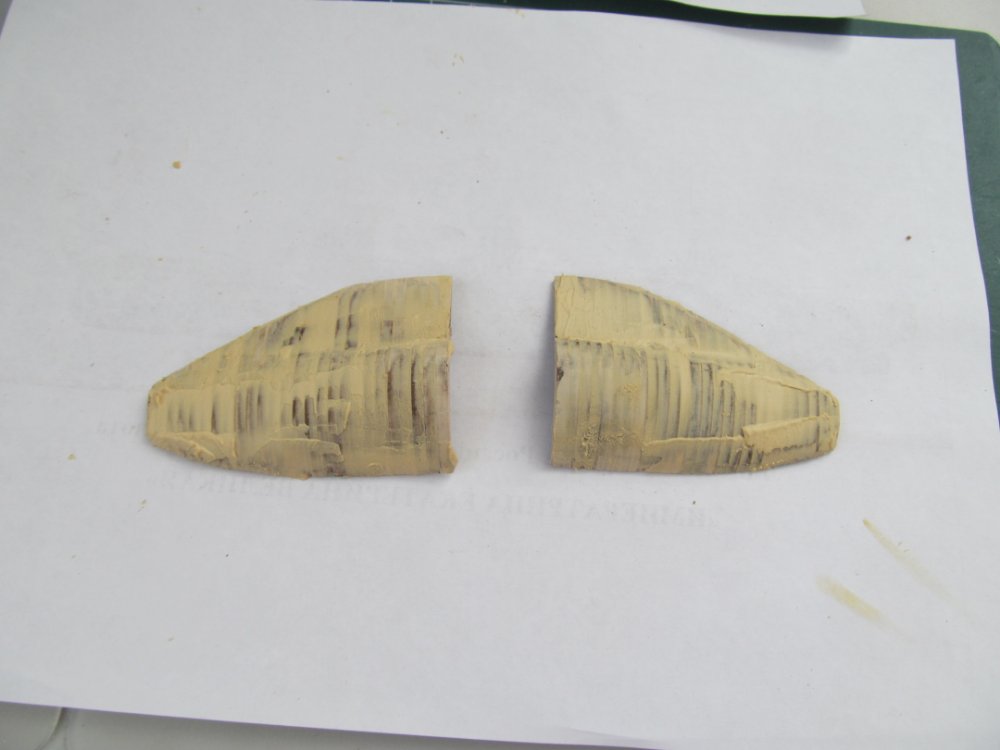

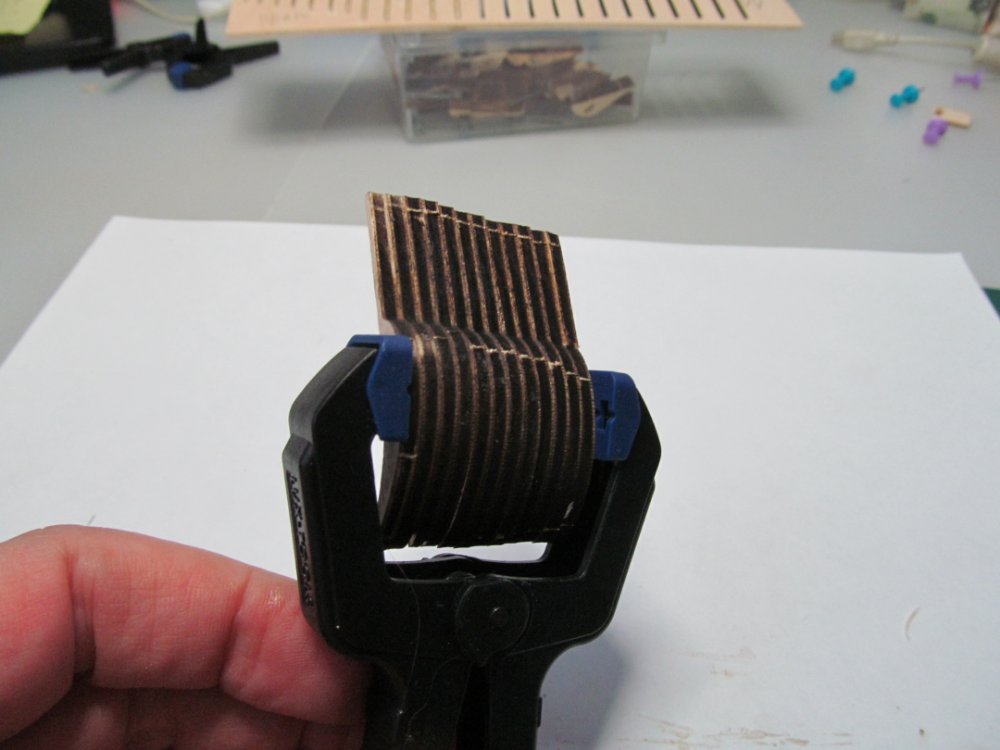

После этого начал формирование самих оголовков, постоянно прикладывая их к бортам модели, чтобы оголовки повторяли внутренней своей частью изгибы бортов.

Согласитесь, что в таком виде их будет намного проще обрабатывать.

А потом уже готовенькие просто приклеить на штатные места.

С Уважением, Алексей.

[Алексей Севастополь]

Всем привет!

Продолжаю постройку.

Занялся подготовкой кормовой части.

Обшил начисто и разметил контуры Главного броневого пояса на корме.




Обшил бронепояс.






Сделал разметку под контуры оголовков булей.




Опять, чтобы не потерять ход мыслей, воспользовался сторонним загрузчиком.....

С Уважением, Алексей.

[Алексей Севастополь]

Всем привет!

Пока сохнут оголовки с кормы, вернулся к носовым, и вот что получаем.

1. Вот для сравнения оголовки носовой части булей: слева - тот, что даёт ДеАгостини (явно с запасом), а справа - я уже подогнал к проектному контуру.

2. Сравнил правый и левый по длине.....

3. И в конце-концов привёл оба к одному знаменателю.

[Алексей Севастополь]

4. Ну, и куда же без примерки!

Левый борт встал как положено.

правый борт получился короче, чем должен был быть.

Ничего страшного- сделаем прокладочку и нарастим длину,/ чтобы обеспечить попадание в контур.

[Алексей Севастополь]

5. Заодно сразу и прошпаклевал, пока удобно это сделать.

Продолжение следует.

С Уважением, Алексей.

[Zu]

Алексей, спасибо, что не останавливаетесь и продолжаете радовать отчётами!
Возникло несколько вопросов по доработкам:
Броневой пояс в районе кормовой оконечности-это по чертежам или издатель тоже предлагает подобное? Я последние номера особо не разглядывал.
Будете ли вы наращивать були в соответствии с чертежами?
Можно ли куда-то выложить ваши чертежи, чтобы тоже разметить оконечности булей. У меня была такая же идея, набрать их, но сначала не приклеивать.

Ещё раз спасибо!

[Алексей Севастополь]

Алексей, спасибо, что не останавливаетесь и продолжаете радовать отчётами!
Возникло несколько вопросов по доработкам:
Броневой пояс в районе кормовой оконечности-это по чертежам или издатель тоже предлагает подобное? Я последние номера особо не разглядывал.
Будете ли вы наращивать були в соответствии с чертежами?
Можно ли куда-то выложить ваши чертежи, чтобы тоже разметить оконечности булей. У меня была такая же идея, набрать их, но сначала не приклеивать.
Ещё раз спасибо!

Броневой пояс на корме Разработчик представит в одном из ближайших номеров.
Я же пока что пользуюсь своими материалами.

Чертежи по булям я уже выкладывал вот здесь.
viewtopic.php?f=206&t=922&start=75
И наращивать, конечно же, буду.

С Уважением, Алексей.

[михаил викторов]

Здравствуйте! Долго ломал голову, как привести размеры корпуса модели ближе к размерам оригинала. Борта нарастил-мало. Наращивать були- много и трудоемко, тем более, что основные работы по корпусу я сделал до чертежей Алексея. И решил не наращивать размеры булей, а уменьшить ширину палубы ( соотношение размеров палубы и булей будет ближе к оригиналу). Решил попробывать на кормовой палубе: взял строительный фен, нагрел нужные детали и "опа"- они легко разъединились. Убрал по 3 мм с каждой стороны палубы, склеил, примерил второй кормовой каземат. Встает согласно чертежу, не свисает ( даже есть запас на толщину обшивки) Будет время, займусь основной палубой. Фото выложу.

[михаил викторов]

Здравствуйте! Чем дальше разбираешься с конструкцией корабля, тем больше вылезает халтуры от издателя. И так. Разобрал без проблем основную палубу. Стал примерять казематы. Каземат №2 после доработки палубы и бортов в стал согласно чертежам ( фото ниже). Если убрать 3 мм то казематы № 3 и 4 все равно не встают как положено. Стал разбираться. Причина в следующем: казематы № 3 и 4 должны быть "утоплены" во внутрь корпуса ( издатель это упустил) Попробую это исправить (фото ниже). Казематы № 5 и 6 после небольшой подгонки встают как на чертеже. Буду ждать казематы № 7 и 8. С уважением Михаил.

[михаил викторов]

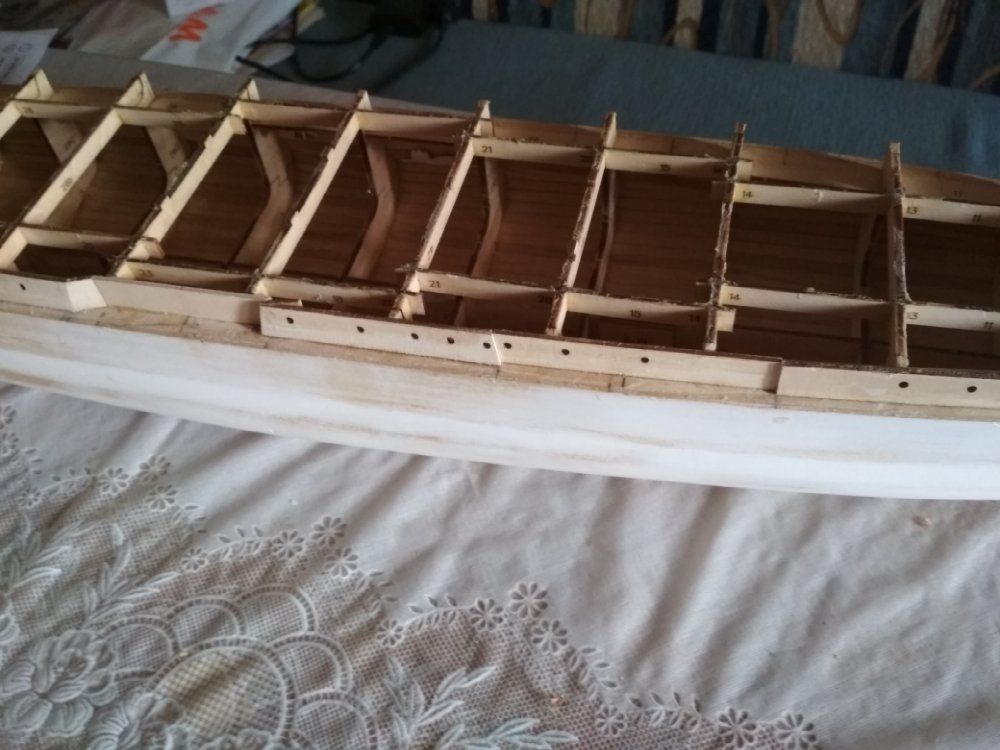

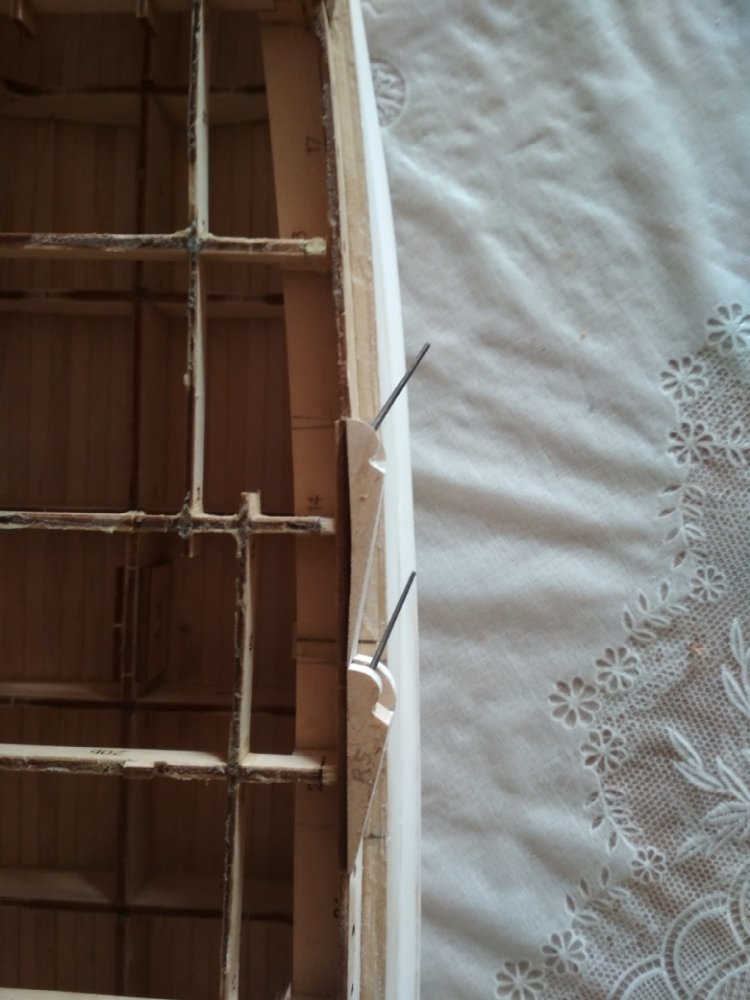

Здравствуйте! Продолжаю доработку модели. И так. Собрал казематы №3 и 4. Отметил их расположение. На шпангоуте №30 с торца срезал 3 мм. На шпангоутах № 28 и 26 срезал сверху 3 мм, снизу 2 мм что бы придать в этом месте наклон борта. На шпангоутах № 22 и 23 срезал по 5 мм. Из фанеры (2мм) под казематы № 3 и 4 сделал часть борта и приклеил к шпангоутам № 22 и 23.Основную часть борта обрезал по размерам и соединил вставкой с площадкой под казематами. Получилось ступенька. Результатом очень доволен. Фото ниже.

[михаил викторов]

Жду носовые казематы. После переделки выложу окончательные фото борта. Еще фото.

[михаил викторов]

Здравствуйте! Закончил переделку правого борта: собрал казематы 7 и 8, отмерил их расположение, подрезал торцы шпангоутов, деталь №58 укоротил на 15 мм (в размер каземата №8), под казематы 5 и 6 пришлось сделать небольшое углубление в корпусе. Пришлось повозиться с частью борта, соединяющую казематы 4 и 5 (борт имеет наклон).Теперь борт с казематами соответствует оригиналу. Результатом доволен. Фото.

[михаил викторов]

Еще фото.

[михаил викторов]

Еще фото. До встречи.

[Алексей Севастополь]

Ай мододца!!!!!

Я ещё не дошёл до этих правок, поэтому и не говорил о них.

Но Вы всё сделали ПРАВИЛЬНО!!!!!

С Уважением, Алексей.

[михаил викторов]

Алексей. Спасибо! Уже подумываю об обшивке бортов и казематов. Для бортов буду использовать травление от издателя ( нарежу по месту) По казематам экспериментирую. Попробывал на одном: зашкурил, нанес тонкий слой шпатлевки,зашкурил,загрунтовал. Вроде нормально, но хочу попробывать другие варианты. Алексей! У меня к Вам вопрос: вы советовали пластик, что за пластик и как с ним работать? Может быть попробывать какой небудь металл?
И еще: когда переделывал борт, столкнулся с одним нюансом. На травлении есть вертикальные риски. Как я понял они указывают место расположения казематов. Так вот. Когда размечал расположение каземата №8 приложил травление. Риска не совпадала ни с чем. Когда укоротил деталь 58 и примерил, то риска четка встала с началом каземата. И так с другими тоже. У меня сложилось впечатление, что мы работаем с двумя разными комплектами деталей. Травление правильное (разметка под казематы, иллюминаторы). Деревянные детали-нет.

[Алексей Севастополь]

Привет!

Пластик обычный от Evergreen или от Авроры.
В дереве ребята "наколбасили" прилично. Поэтому я бы больше доверял металлу.

С Уважением, Алексей.

[Алексей Севастополь]

Всем привет!

Вот наконец-то снова добрался до рабочего места.

У меня пока вот так корпус выглядит.

До казематов пока не дошёл. Хочу сначала с нижней частью корпуса и с булями определиться.
Тут ещё работать и работать.

С Уважением, Алексей.

[Алексей Севастополь]

Всем привет!

Вот и кормовые оголовки встали на место.

С Уважением, Алексей.

[Алексей Севастополь]

И ещё пара общих видов.

С Уважением, Алексей.
