Стапель
- Crazy Ivan
- Сообщения: 68
- Зарегистрирован: 09 янв 2019, 16:12
- Откуда: Гатчина
- Благодарил (а): 7 раз
- Поблагодарили: 13 раз
Re: Стапель
Как и писал ранее, буду делать как советовал "Воробей" в насекомых...с аллюминевыми верхними направляющими, скреплять временно шпангоуты сверху, центровать и выравнивать по этим рейкам
Как только вы вообразите, что не в состоянии выполнить что-то определенное, с этого момента его осуществление становится для вас невозможным. (Б.Спиноза)
- Crazy Ivan
- Сообщения: 68
- Зарегистрирован: 09 янв 2019, 16:12
- Откуда: Гатчина
- Благодарил (а): 7 раз
- Поблагодарили: 13 раз
Re: Стапель
Как только вы вообразите, что не в состоянии выполнить что-то определенное, с этого момента его осуществление становится для вас невозможным. (Б.Спиноза)
- Crazy Ivan
- Сообщения: 68
- Зарегистрирован: 09 янв 2019, 16:12
- Откуда: Гатчина
- Благодарил (а): 7 раз
- Поблагодарили: 13 раз
Re: Стапель

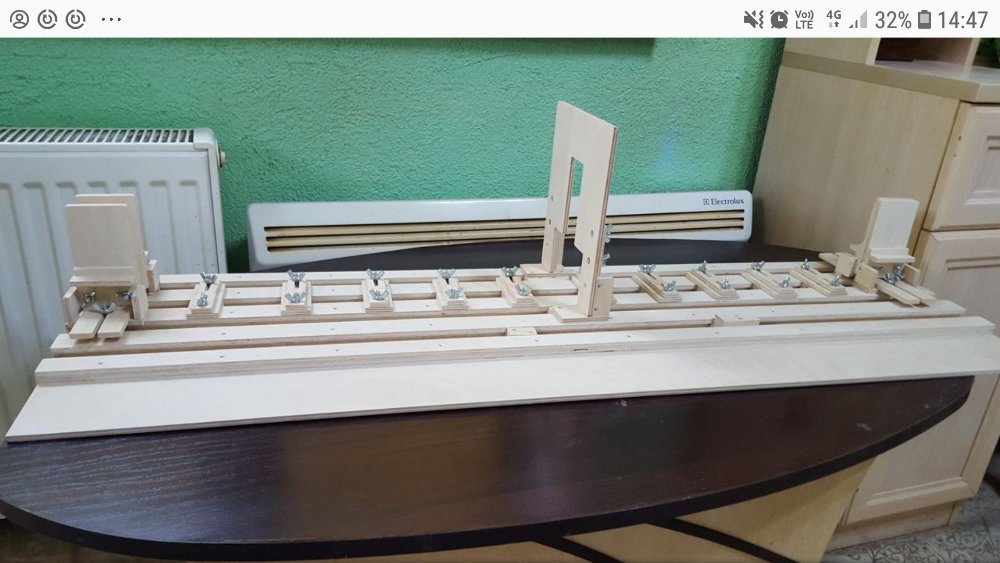

Могу посоветовать мастера, перешлет в любую часть нашей Родины...да хоть на луну за ваши деньги))
Как только вы вообразите, что не в состоянии выполнить что-то определенное, с этого момента его осуществление становится для вас невозможным. (Б.Спиноза)
-
- Сообщения: 314
- Зарегистрирован: 02 мар 2016, 22:18
- Откуда: Москва
- Благодарил (а): 163 раза
- Поблагодарили: 122 раза
Re: Стапель
Здравствуйте, и во сколько обошлось сие чудо?Crazy Ivan писал(а): ↑19 апр 2019, 13:46 Могу посоветовать мастера, перешлет в любую часть нашей Родины...да хоть на луну за ваши деньги))
- Crazy Ivan
- Сообщения: 68
- Зарегистрирован: 09 янв 2019, 16:12
- Откуда: Гатчина
- Благодарил (а): 7 раз
- Поблагодарили: 13 раз
Re: Стапель
Ответил в лсskodovod писал(а): ↑19 апр 2019, 14:59Здравствуйте, и во сколько обошлось сие чудо?Crazy Ivan писал(а): ↑19 апр 2019, 13:46 Могу посоветовать мастера, перешлет в любую часть нашей Родины...да хоть на луну за ваши деньги))
Как только вы вообразите, что не в состоянии выполнить что-то определенное, с этого момента его осуществление становится для вас невозможным. (Б.Спиноза)
-
- Сообщения: 71
- Зарегистрирован: 11 дек 2018, 20:44
- Откуда: Москва
- Благодарил (а): 31 раз
- Поблагодарили: 53 раза
Re: Стапель
Добрый вечер! Стапель сделан и выглядит добротно, схож с польским (чертежи которого выкладывали), при эксплуатации скорее всего будут проблемы о которых писал Сергей Мишин (Oldman) viewtopic.php?f=229&t=1038&start=50 Жалко фотка не кликабельна, толком не рассмотреть, но как кажется есть в данном стапеле ряд минусов, которые могут усложнить сборку силового набора.
- Crazy Ivan
- Сообщения: 68
- Зарегистрирован: 09 янв 2019, 16:12
- Откуда: Гатчина
- Благодарил (а): 7 раз
- Поблагодарили: 13 раз
Re: Стапель
Сам не пользовался, купил магазинный, но этот выглядит хорошоKirillchik1982 писал(а): ↑21 апр 2019, 17:51 Добрый вечер! Стапель сделан и выглядит добротно, схож с польским (чертежи которого выкладывали), при эксплуатации скорее всего будут проблемы о которых писал Сергей Мишин (Oldman) viewtopic.php?f=229&t=1038&start=50 Жалко фотка не кликабельна, толком не рассмотреть, но как кажется есть в данном стапеле ряд минусов, которые могут усложнить сборку силового набора.
Как только вы вообразите, что не в состоянии выполнить что-то определенное, с этого момента его осуществление становится для вас невозможным. (Б.Спиноза)
- Crazy Ivan
- Сообщения: 68
- Зарегистрирован: 09 янв 2019, 16:12
- Откуда: Гатчина
- Благодарил (а): 7 раз
- Поблагодарили: 13 раз
Re: Стапель
И объясните пожалуйста как фото правильно размещать с телефона, а то и проги понакачал, а толку нет
Как только вы вообразите, что не в состоянии выполнить что-то определенное, с этого момента его осуществление становится для вас невозможным. (Б.Спиноза)
-
- Сообщения: 71
- Зарегистрирован: 11 дек 2018, 20:44
- Откуда: Москва
- Благодарил (а): 31 раз
- Поблагодарили: 53 раза
Re: Стапель
Добрый день! Про то как вставить фото написал в Кают-компаниюCrazy Ivan писал(а): ↑22 апр 2019, 22:22 И объясните пожалуйста как фото правильно размещать с телефона, а то и проги понакачал, а толку нет
- Crazy Ivan
- Сообщения: 68
- Зарегистрирован: 09 янв 2019, 16:12
- Откуда: Гатчина
- Благодарил (а): 7 раз
- Поблагодарили: 13 раз
Re: Стапель
[/attachment]
Как только вы вообразите, что не в состоянии выполнить что-то определенное, с этого момента его осуществление становится для вас невозможным. (Б.Спиноза)
- Crazy Ivan
- Сообщения: 68
- Зарегистрирован: 09 янв 2019, 16:12
- Откуда: Гатчина
- Благодарил (а): 7 раз
- Поблагодарили: 13 раз
Re: Стапель
Как-то так)
Как только вы вообразите, что не в состоянии выполнить что-то определенное, с этого момента его осуществление становится для вас невозможным. (Б.Спиноза)
-
- Сообщения: 57
- Зарегистрирован: 26 фев 2019, 18:12
- Благодарил (а): 6 раз
- Поблагодарили: 24 раза
Re: Стапель
Купил уголок дюралевый с разными плечами. Разрезал и закрепил на вертикальных стойках с поворотным механизмом. Прорези сделал по готовой килевой рамке. Стянул обе части болтиками с прокладками чуть меньше толщины килевой рамки. Это я изготавливал стапель для Виктори. Думаю, такой можно изготовить и для французика. Прилагаются фото.
-
- Сообщения: 1
- Зарегистрирован: 11 авг 2019, 14:35
- Откуда: Ульяновск
Re: Стапель
Здравствуйте! Я подписался недавно, получил 1 посылку. Кто сможет измерить и начертить киль с расстояниями между шпангоутами и общую длину. Нужно мне это для изготовления стапеля из алюминиевых уголков и доски (ну то что есть, из г... и палок ) заранее огромное спасибо.
- Сергей Петрович
- Сообщения: 131
- Зарегистрирован: 02 дек 2018, 17:08
- Откуда: Артёмовский
- Благодарил (а): 18 раз
- Поблагодарили: 18 раз
- Контактная информация:
Re: Стапель
Лично я считаю один метр наилучшим вариантом.
Приготовил большую часть материалов для этого стапеля https://www.shipmodeling.ru/tips/tips_stapel_2012
Приготовил большую часть материалов для этого стапеля https://www.shipmodeling.ru/tips/tips_stapel_2012
- Сергей Петрович
- Сообщения: 131
- Зарегистрирован: 02 дек 2018, 17:08
- Откуда: Артёмовский
- Благодарил (а): 18 раз
- Поблагодарили: 18 раз
- Контактная информация:
-
- Сообщения: 57
- Зарегистрирован: 26 фев 2019, 18:12
- Благодарил (а): 6 раз
- Поблагодарили: 24 раза
Re: Стапель
Просмотрел стапель от деагостини. Сильно наворочен. А чем мой плох. Запилы на уголке делаются по килевой рамке. Удобен, можно поворачивать корпус на стапеле. Единственное может быть неудобство- это уголки изготавливаются к каждой модели отдельно. Зато стапель до сумашествия прост.
-
- Сообщения: 12
- Зарегистрирован: 06 фев 2018, 09:53
- Откуда: Москва
- Благодарил (а): 2 раза
- Поблагодарили: 8 раз
Re: Стапель
Не так уж и прост ваш стапель. На нём есть поворотный механизм, что совсем не так уж и просто. И, как мне кажется, совершенно бесполезно. Дело в том что активно вертеть модель вам понадобится только после того как начнётся наклейка черновой обшивки снизу корабля, и ровно в этот момент стапель уже будет не нужен, так как киль закроется рейками.
А вот чего в вашем стапеле нет, но что было бы желательно, так это механизм для точного выставления шпангоутов.
Проще наверное было сделать так как на картинке ниже: без бесполезного поворотника и (увы) без полезной линейки для шпангоутов.
А вот чего в вашем стапеле нет, но что было бы желательно, так это механизм для точного выставления шпангоутов.
Проще наверное было сделать так как на картинке ниже: без бесполезного поворотника и (увы) без полезной линейки для шпангоутов.
-
- Сообщения: 1399
- Зарегистрирован: 28 сен 2017, 19:33
- Откуда: Джубга
- Благодарил (а): 287 раз
- Поблагодарили: 646 раз
Re: Стапель
Я, бы нарезал сосновых (бальзовых тоже можно)брусочков, вставил бы, между шпангоутами, да и вклеил бы, обработка того, и другого, труда не составит.Денис Николаевич Кулешов писал(а): ↑15 авг 2019, 18:00 А вот чего в вашем стапеле нет, но что было бы желательно, так это механизм для точного выставления шпангоутов.
Проще наверное было сделать так как на картинке ниже: без бесполезного поворотника и (увы) без полезной линейки для шпангоутов.
Не обязательно подставлять до нижнего ряда портов, можно просто, на 3-4см.
Понятие линейных размеров, ещё ни кто не отменял. Понятно, стапель усложнить до космического корабля не сложно, лишь бы силы не ушли только на него. Ведь такой нужен только до черновой. Дальше ложе, потом килевой.
Мир, как море, он топит тех, кто не умеет плавать.
-
- Сообщения: 101
- Зарегистрирован: 02 янв 2019, 08:22
- Откуда: Город Волжский
- Благодарил (а): 31 раз
- Поблагодарили: 22 раза
Re: Стапель
Первые шпангоуты склевал просто: лежа на ровной плоскости, на бумаге. Ставились на килевую рамку со стапелем и упором, строго под 90. Начал забивать шпации бальзой, а размеры брусочков все равно гуляют от 1 до 2х мм
Несколько последних шпангоутов склеивал под сильным прессом - по ним шпации все четкие, не веденые. Надо было все шпангоуты так склеивать. Совет на будущее -
- Сообщения: 314
- Зарегистрирован: 02 мар 2016, 22:18
- Откуда: Москва
- Благодарил (а): 163 раза
- Поблагодарили: 122 раза
Re: Стапель
Доброго утра, а подскажите пожалуйста, где покупаете бальзу, и какова цена, хочу на солей Рояль попробовать то же собрать корпус и заполнить бальзой, делать это буду впервые, до этого все модели собирал без заполнения шпаций, спасибо.Евгений Вячеславович Кучеренко писал(а): ↑17 авг 2019, 06:36 Первые шпангоуты склевал просто: лежа на ровной плоскости, на бумаге. Ставились на килевую рамку со стапелем и упором, строго под 90. Начал забивать шпации бальзой, а размеры брусочков все равно гуляют от 1 до 2х ммE0D95B9D-A9AC-4CCD-A031-08D7DEA90E1E.jpegFD096CCD-AF76-416D-94F3-EDE21E870F2E.jpeg
Несколько последних шпангоутов склеивал под сильным прессом - по ним шпации все четкие, не веденые. Надо было все шпангоуты так склеивать. Совет на будущее
-
- Сообщения: 1399
- Зарегистрирован: 28 сен 2017, 19:33
- Откуда: Джубга
- Благодарил (а): 287 раз
- Поблагодарили: 646 раз
Re: Стапель
Ну, тут уж, чем резали. Нам ведь нужно выставить линейные размеры, низ - верх, остальное заполняется по факту. Я так понял вы сначала набирали бальзу на шпангоут, потом его устанавливали?Евгений Вячеславович Кучеренко писал(а): ↑17 авг 2019, 06:36 Первые шпангоуты склевал просто: лежа на ровной плоскости, на бумаге. Ставились на килевую рамку со стапелем и упором, строго под 90. Начал забивать шпации бальзой, а размеры брусочков все равно гуляют от 1 до 2х мм
Мир, как море, он топит тех, кто не умеет плавать.
-
- Сообщения: 1399
- Зарегистрирован: 28 сен 2017, 19:33
- Откуда: Джубга
- Благодарил (а): 287 раз
- Поблагодарили: 646 раз
-
- Сообщения: 101
- Зарегистрирован: 02 янв 2019, 08:22
- Откуда: Город Волжский
- Благодарил (а): 31 раз
- Поблагодарили: 22 раза
Re: Стапель
Тоже делал в первый раз. Покупал в Верфи. 1см пластины. Вот такие: Там достаточно дорого, но уже все распущено. Находил еще в вудстоке, но в ближайшем ко мне магазине в Ростове только метровые брусы 100*100. А распускать мне нечем. Хоть и дешевле раза в 3, наверно.
-
- Сообщения: 101
- Зарегистрирован: 02 янв 2019, 08:22
- Откуда: Город Волжский
- Благодарил (а): 31 раз
- Поблагодарили: 22 раза
Re: Стапель
Нет. Все уже было установлено, склеено, палубы подогнаны, шпангоуты уже были склеены со всеми стрингерами. После этого уже решил забить все шпации. Чтобы потом не мучиться с малкованием и для простоты обшивки. Резал вот такой пилкой:
-
- Сообщения: 101
- Зарегистрирован: 02 янв 2019, 08:22
- Откуда: Город Волжский
- Благодарил (а): 31 раз
- Поблагодарили: 22 раза
Re: Стапель
Нет, не провал. В том месте бруски по другому уложены, с поперек волокнами. При шлифовке их цвет темнее получился
